Colectorul solar plat VFK

Montarea pe acoperis

Numai pentru tehnician




Cuprins

1  Privire de ansamblu asupra tipurilor

2  Indicatii de siguranta

3  Montarea

4  Service

5  Date tehnice

6  Lista de materiale

Clema de fixare

Marcaj cu sageata = treapta mai inalta




1  Privire de ansamblu asupra tipurilor

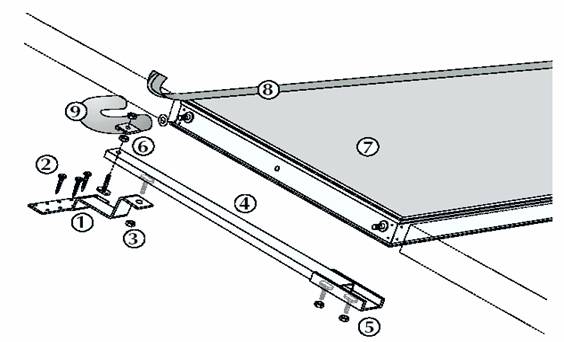

Fig. 1.1  Modulul de baza pentru montarea pe acoperis a colectorului VFK in pozitie orizontala sau verticala (aici un exemplu de montare pe orizontala) : 1 Armatura pentru capriori, 2 suruburi de montare rapida 6 x 80, 3 Surub cu cap ciocan M 10 x 30 cu piulita, 4 Sina de baza pentru montare cu lungime de 972 mm, 5 Sina de extindere pentru montare cu lungime de 938 mm, 6 Element de cuplare cu suruburi cu cap ciocan din otel inoxidabil M 10 x 30 cu piulita, 7 Clema de fixare a VFK cu surub cu cap ciocan M 10 x 30 si doua piulite, 8 Colectorul VFK (nu este o componenta a modulului de baza), 9 Profil T de acoperire din silicon, 10 Tub flexibil, ondulat din otel inoxidabil cu contrapiulita de ˝” si izolare

de 20 x 13 mm, lungime 235 mm,  11 Garnitura inelara de etansare,  12 Tub flexibil, ondulat din otel inoxidabil cu contrapiulita de ˝” si izolare de 20 x 13 mm, lungime de 900 mm, 13 Niplu de lipire de ˝” / 18 mm.

2

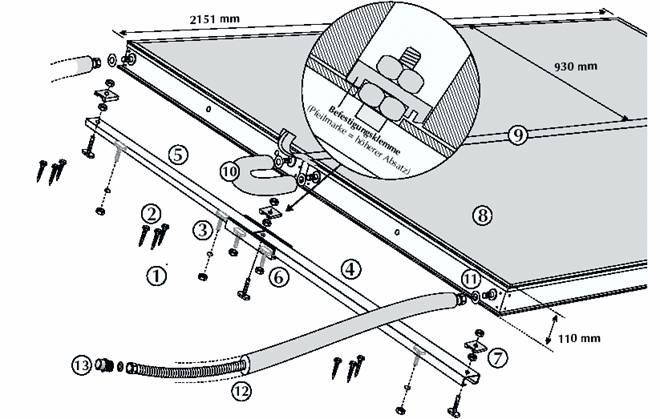

Fig. 1.2  Modulul de extindere pentru montarea pe acoperis a colectorului VFK printr-un exemplu de montare pe orizontala : 1 Armatura pentru capriori,  2 Suruburi de montare rapida 6 x 80,  3 Surub cu cap ciocan din otel inoxidabil M 10x30 cu piulita,  4 Sina de extindere pentru montare 938 mm,  5 Element de cuplare cu suruburi cu cap ciocan din otel inoxidabil M10x30 cu piulita,  6 Clema de fixare a VFK cu surub cu cap ciocan din otel inoxidabil M10x30 si doua piulite,  7 Colectorul VFK (nu reprezinta o componenta a modulului de extindere),  8 Profil T de acoperire din silicon,  9 Tub flexibil, ondulat din otel inoxidabil cu contrapiulita de ˝” si izolare de 20x13 mm, lungime 235 mm.

Sistemul de montare pe acoperis, compus din armatura pentru capriori,

sinele de montare, suruburile cu cap ciocan si clemele de fixare, garan-teaza o fixare sigura a colectoarelor.

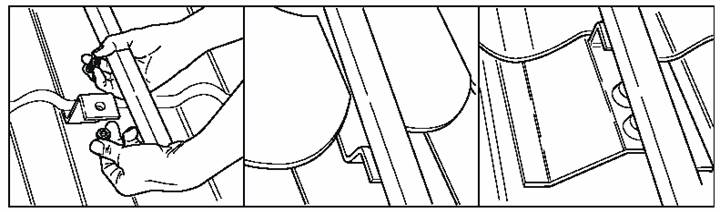

Armaturile pentru capriori se fixeaza pe capriori cu suruburi de montare rapida (6x80). Daca acest lucru nu este posibil, ca de exemplu in cazul tiglelor berlineze ondulate, se monteaza un jug din grinzi de cel putin 60x80.

Sinele de montare se imbina cu armaturile de capriori cu ajutorul unor suruburi cu cap ciocan. In cazul, in care capul suruburilor se aseaza

dreptunghiular pe uluc, se asigura o imbinare fixa. Canelura de pe pi-

ciorul surubului indica pozitia (fig. 1.3).

Colectoarele se fixeaza, rapid si sigur, pe sinele de montare cu ajutorul clemelor de fixare.

Pentru a obtine o adaptare corespunzatoare la diversele tipuri de mate-riale de acoperis, sunt puse la dispozitie trei tipuri diferite de armaturi de capriori : pentru tigle Frankfurt, pentru tigle-solz sau placi de ardezie si pentru tigle berlineze ondulate W90 (fig. 1.3)

Fig. 1.3  Tipuri de armaturi pentru caprior pentru diverse materiale de acoperis : pentru tigle Frankfurt (stanga) cu sina de montare si surub cu cap ciocan pentru fixarea sigura pe

acoperis, pentru tigle-solz sau placi de ardezie (mijloc) si pentru tigle berlineze ondulate W90 (dreapta).

3

Dezaerator rapid

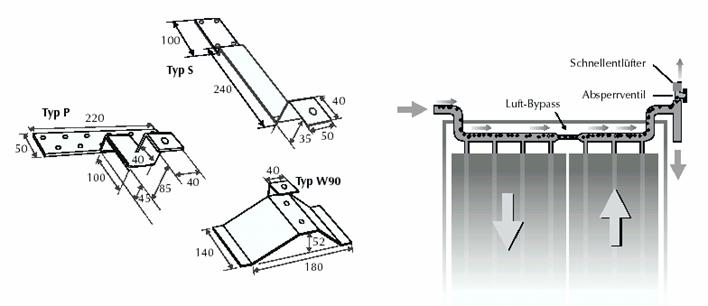

Fig. 1.4  Dimensiunile armaturilor de capriori pentru diverse tipuri : pentru tigle                                 Fig. 1.5  Aerisirea . Un by-pass din teava distribuitoare superi-

Frankfurt (stanga), pentru tigle-solz sau placi de ardezie (sus) si pentru tigle                                        oara asigura aerisirea, fara a crea un flux de caldura. Aerisitorul

berlineze ondulate (dreapta). Va rugam sa aveti in vedere, la tipul pentru tigle                                   rapid prezentat, cu ventil de blocare, se instaleaza la gura de evacuare

berlineze ondulate W90, ca trebuie sa lipiti o banda de cauciuc celular sub

spatele elementului de nivelare !

Senzor

solar



  Senzor

   solar



Senzor

solar



Senzor

solar



Va rugam sa aveti in vedere numarul  si pozitia armaturilor de capriori !

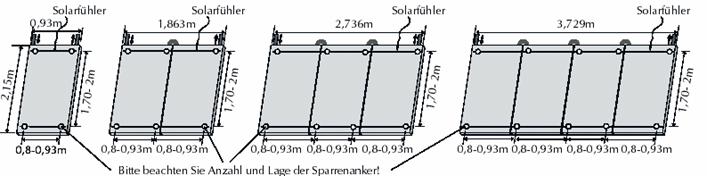

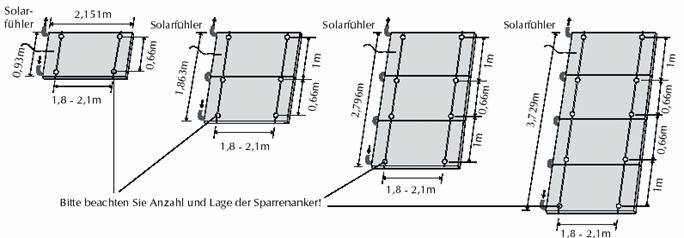

Fig. 1. 6  Amplasarea pe orizontala a pana la patru unitati de colector conectate in serie.  Mai mult de patru unitati se cupleaza combinat, in paralel si in serie.

Senzor

solar



Senzor

solar



Senzor

solar



Senzor

solar



Va rugam sa aveti in vedere numarul  si pozitia armaturilor de capriori !





Fig. 1.7  Amplasarea pe verticala a pana la patru unitati de colector in serie. Mai mult de patru unitati se cupleaza combinat in paralel si in serie.

4

2  Indicatii de siguranta

Reguli tehnice

Montarea trebuie sa corespunda conditiilor oferite de constructie,

prevederilor locale si nu in cele din urma, regulilor tehnice. Dintre

acestea trebuie mentionate in mod special urmatoarele :

● Montarea pe acoperisuri

    DIN 18338 Lucrari de realizare a acoperisurilor si de etansare a

    acoperisurilor,

    DIN 18339 Lucrari de tinichigerie,


    DIN 18451 Lucrari de esafodaj

● Racordarea instalatiilor termice solare

   DIN 4757 Partea 1 si 3

● Racordarea electrica

   VDE 0100 Realizarea mijloacelor de productie

   electrice,

   VDE 0185 Date generale de realizare a instalatiilor

   paratrasnet,

   VDE 0190 Echilibrarea potentialului principal la

   instalatiile electrice,

   DIN 18382 Instalatii de cabluri si circuite electrice din

   cladiri

Prevederi referitoare la prevenirea accidentelor

Este in interesul dvs., ca inainte de montare sa cititi urmatoarele in-

dicatii, pentru a executa lucrarile in deplina siguranta. Noi va oferim

indicatii importante extrase din prevederile actuale referitoare la pre-

venirea accidentelor (in special din VBG 37, Lucrari de constructii).

Informatii detaliate va pun la dispozitie asociatiile firmelor de con-

structii (de exemplu, din Frankfurt pe Main).

Utilizarea corecta a scarilor sprijinite

Scarile sprijinite trebuie fixate, la un unghi de 65-75o, in puncte sigure de sprijin si sa depaseasca cu cel putin 1 m  suprafata de coborare.

In afara de aceasta ea trebuie asigurata impotriva alunecarii, cade-

rii, rasturnarii si intrarii in sol. Scarile vor fi utilizate pana la o inal-

time de 5 m (fig. 2.1).

Protectia impotriva obiectelor cazatoare

Caile de circulatie si locurile de munca de sub locul de efectuare a

lucrarilor trebuie sa fie protejate impotriva obiectelor care se pot ras-

turna, pot cadea, pot aluneca sau se pot rostogoli. Zonele in care pot fi periclitate persoane trebuie marcate si blocate (fig. 2.2).

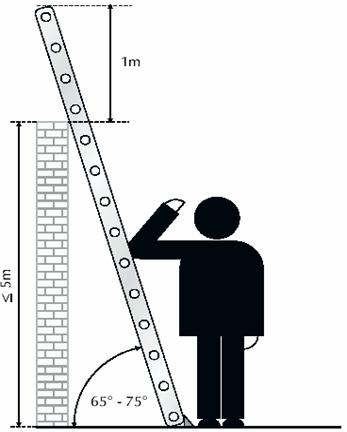

Fig. 2.1 Amplasarea sigura a scarii sprijinite.

Daca stati cu picioarele langa scara, iar cotul intins atinge scara, inseamna ca unghiul de amplasare este corect.

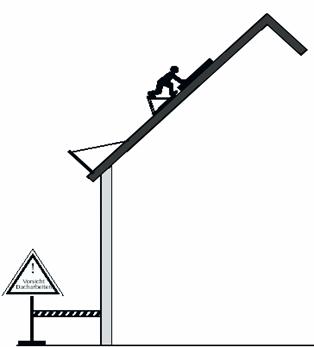

Fig. 2.2  Protectia impotriva obiectelor cazatoare prin blocaje.

Asigurati caile de circulatie cu benzi si placi indicatoare.





                                                                                                                                                                    5

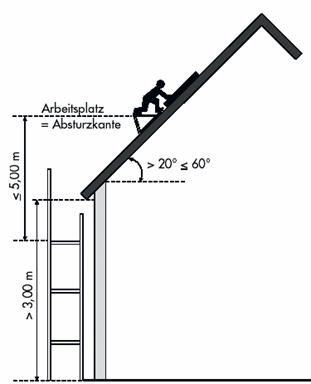

Schela de protectie ca mijloc de asigurare impotriva caderii   Nr.1

Pentru lucrarile pe acoperisuri adecvate (20o pana la 60o) sunt nece-

sare, incepand cu o inaltime de 3 m, mijloace de asigurare impotriva

caderii (VBG 37, § 8).

O posibilitate o reprezinta schelele de protectie. Distanta pe verticala

dintre locul de munca si sistemul de prindere trebuie sa fie de maxi-

mum 5 m (fig. 2.3).

In cazul unui unghi de inclinare a acoperisului de peste 45o trebuie

create locuri speciale de munca (de exemplu, scaune pentru acoperi-

torii de acoperisuri, scari pentru acoperitorii de acoperisuri, leaturi).

Perete de protectie pentru acoperis ca mijloc de asigurare impo-

triva caderii   Nr.2

O alta posibilitate de asigurare impotriva caderii in cazul lucrarilor pe

acoperisuri inclinate (de pana la 60o), incepand cu o inaltime de 3 m,

o reprezinta peretii de protectie pentru acoperisuri (fig. 2.5). Distanta

pe verticala dintre locul de munca si sistemul de prindere trebuie sa

fie de maximum 5 m. Peretii de protectie trebuie sa depaseasca locu-

rile de munca pe care le asigura, pe laterale, cu cel putin 2 m.

Seturi de centuri de siguranta ca mijloc de protectie impotriva

caderii   Nr. 3

Daca schela de protectie sau peretele de protectie nu sunt adecvate,

pot fi utilizate seturi de centuri de siguranta. Carligul de asigurare tre-

buie fixat pe acoperis, pe o componenta solida a acestuia, pe cat po-

sibil deasupra utilizatorului (fig. 2.4).

Nu utilizati carlige pentru scari !

Marginea de cadere



Locul de munca



Fig. 2.3 Schele de protectie pentru lucrari pe acoperisuri inclinate

Carlig de sigur.



Locul de munca



Marginea de cadere

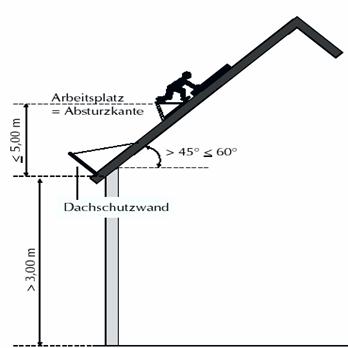

Perete de protectie pentru acoperisuri

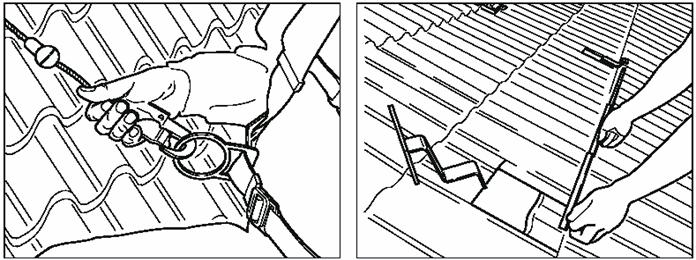

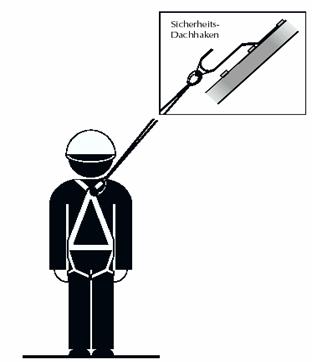

Fig. 2.4 Set de centuri de siguranta impotriva caderii                                   Fig. 2.5  Pereti de protectie pentru lucrari pe acoperisuri inclinate.

6

3  Montarea

Va rugam sa aveti in vedere urmatoarele indicatii inainte, respectiv la montare :

1. Fixati colectoarele corect in lacasuri !

Datorita orificiilor de aerisire, nu fixati colectoarele pe verticala sau orizontala in aer liber.

2. Evitati deteriorarile datorate gerului !

Dupa presare si spalare, colectoarele nu pot fi golite complet. De aceea, instalatia solara trebuie incarcata imediat cu lichid solar. Volumul de

apa la fiecare colector este de 1,3 litri. Verificati concentratia cu ajutorul dispozitivului de verificare a protectiei antiinghet.  In caz de pericol de

ger nu este permis ca in colector sa existe apa curata !

Sina de montare



Sina de montare

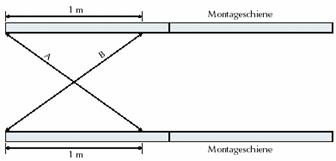

Fig. 3.1  Daca marcati pe cele doua sine de montare cate doua puncte in aceleasi

locuri, iar diagonalele sunt egale, inseamna ca ambele sine sunt paralele la aceeasi

distanta.

In cazul amplasarii pe orizontala a colectoarelor, sinele sunt amplasate pe verticala,

iar in cazul amplasarii pe verticala a colectoarelor, sinele sunt amplasate pe orizontala.

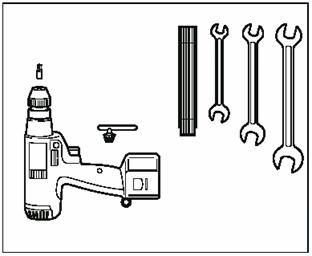

                                                                                                                             Fig. 3.2  Unelte de montare : Metru pliant, bormasina,  dispozitiv de fixare cu cap

                                                                                                                     in cruce PZ3, cheie fixa de 16, 19 si 24

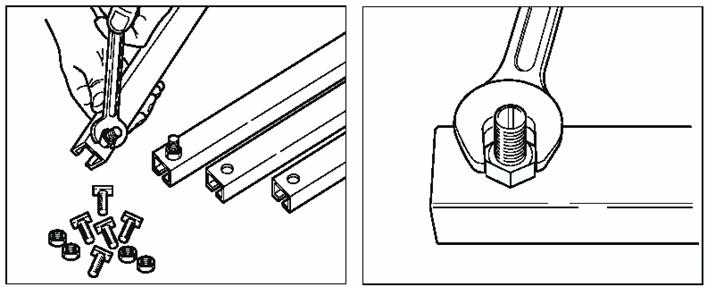

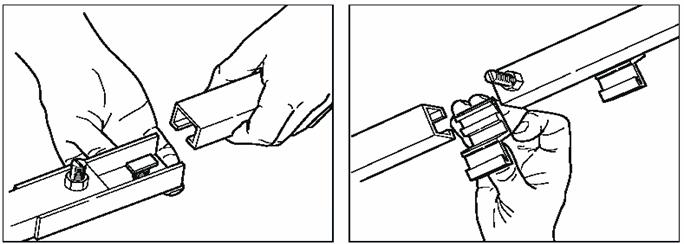

Fig. 3.3  Pregatiti sinele de montare pe sol. Mai intai introduceti in toate orificiile sinelor          Fig. 3.4  La strangerea suruburilor aveti grija ca flancul piulitei sa stea in unghi drept

de montare, dinspre interior spre exterior, suruburi cu cap ciocan si fixati-le cu piulite              fata de partea longitudinala a sinei. Este important pentru precizia adaptarii colectorului !

7

Fig. 3.5  Prindeti sina de baza (L 972 mm) si sina de extindere (L 938 mm) de elementul de    Fig. 3.6  Numai in cazul montarii pe verticala a colectoarelor introduceti, inainte de imbi-

cuplare prin intermediul a doua suruburi cu cap ciocan. Pentru aceasta impingeti sinele          narea sinelor,  doua suporturi de sustinere a colectorului si pozitionati-le pe partea stanga

una in cealalta.                                                                                               si dreapta a elementului de cuplare.

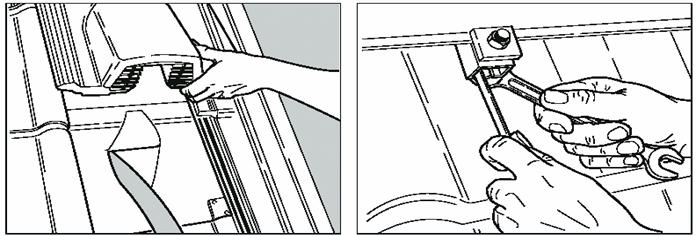

Fig. 3.7  La lucrarile pe acoperis va rugam sa aveti in vedere, pentru siguranta dvs.,            Fig. 3.8  Masurati campul colectoarelor pe acoperis si eliberati punctele de fixare de pe

„Indicatiile referitoare la siguranta in cazul montarii colectoarelor”.                                         capriori.

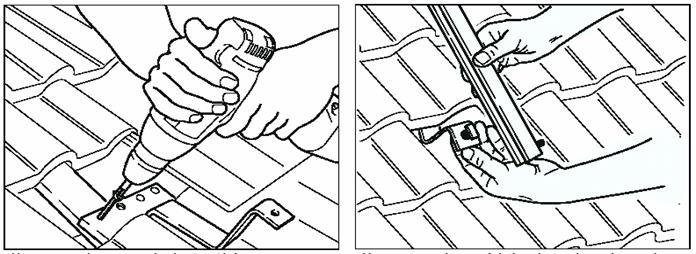

Fig. 3.9  Fixati armaturile capriorilor cu suruburi Spax (6x80).                                                 Fig. 3.10  Amplasati sinele de montare pe aceeasi inaltime si fixati-le in aceasta pozitie

Daca leaturile sunt mai groase de 30 mm, adaptati armaturile capriorilor  la dimen-               cu suruburi pe armaturile capriorilor in asa fel, incat capul ciocan sa stea transversal

siunea respectiva.                                                                                                                     in sina la fixare.

8

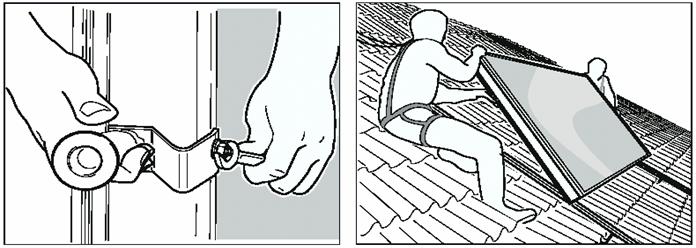

Fig. 3.11 Manere de transport livram la cerere. Acestea se fixeaza pe ambele parti ale          Fig. 3.12  Asezati colectorul pe cele doua bolturi cu filet de pe sina de montare.

colectorului cu ajutorul unei cleme de fixare – la nivel superior fata de colector (vezi

detaliul marit din fig. 1.1). Verificati stabilitatea !

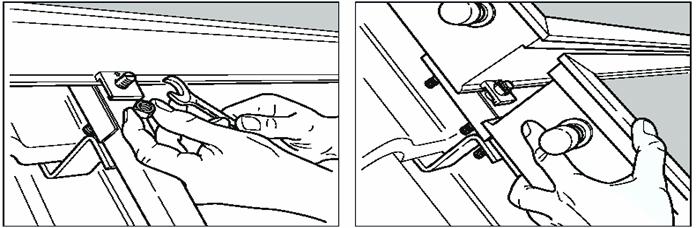

Fig. 3.13  Fixati colectorul pe sina de montare, la marginea superioara si cea inferioara          Fig. 3.14  Impingeti colectorul inferior, cu marginea superioara, sub clema de fixare

cu ajutorul clemei de fixare in asa fel, incat sageata gravata sa fie orientata spre colector.      si insurubati clemele inferioare de fixare in asa fel, incat sageata sa fie orientata

                                                                                                                          spre colector.

Fig. 3.15  Numai in cazul amplasarii pe verticala se fixeaza mai intai colectoarele in           Fig. 3.16  Numai in cazul amplasarii pe verticala se fixeaza apoi colectoarele pe laterala,

suporturile de sustinere a colectoarelor.                                                                                 cu clemele de fixare, in asa fel, incat sageata gravata sa fie orientata spre colector.

                                                                                                                      Dupa aceea, amplasati urmatorul colector.

                                                                                                                                                                                                                           9

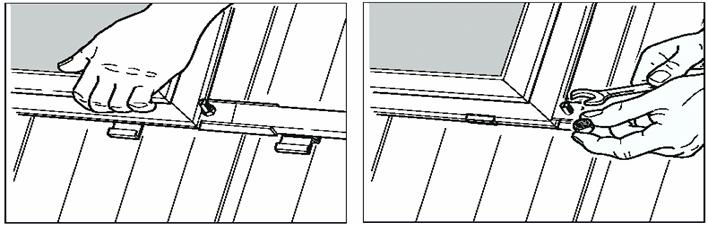

Fig. 3.17  In fanta dintre doua colectoare introduceti sau presati profilul din silicon.                Fig. 3.18  Extrageti dopul din mansonul senzorului din mijlocul partii de racordare si

                                                                                                                         impingeti-l pe senzor. Introduceti senzorul in mansonul absorbantului si inchideti-l

                                                                                                                          din nou. Trageti cablul prin tigla  de aerisire spre doza senzorului.

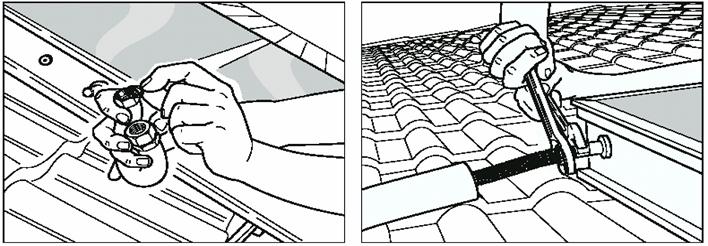

Fig. 3.19  Imbinati colectoarele cu tuburi flexibile, ondulate, din otel inoxidabil.        Fig. 3.20  Contrasustinerea la fixare protejeaza racordul colectorului impotriva deterio-

Fiti atenti la garniturile inelare de etansare.                                                        rarilor.

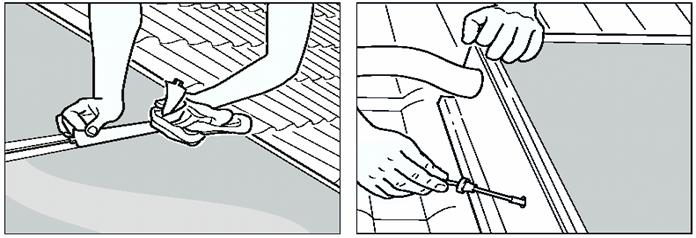

Fig. 3.21  Taiati sina inferioara de prindere, rabatati-o, fixati-o si introduceti tigla               Fig. 3.22  Daca exista un paratrasnet pe casa, racordati colectorul la sina de montare

de aerisire. Racordati tuburile flexibile, ondulate, la circuitul solar  si dupa fixare

trageti izolatiile de teava pana la colector.

10

 5  Date tehnice

Tipul colectorului / Modelul

Colectorul solar, plat, VFK

Suprafata 1)

2,0 m2

Formatul (LungimexLatimexInaltime)

2151 x 930 x 110 mm

- Randament 2)

ηo = 81,9%, k1 = 3,46 W / m2K, k2 = 0,0104 W / m2K2, c = 3 m / s

- Carcasa

Aluminiu cu izolatie pe margine si strat izolator de 60 mm pe placa din spate

Capacul din sticla

Sticla solara securit de 4 mm

- Transmisia

t = 91%

Absorbantul

Tabla termoconductibila din cupru

- Caserarea

Caserare in vid

- Absorbtia

a = 95%

- Emisia

e = 5%

- Continutul

0,95 l

Agentul termic

Agent de protectie antiinghet (glicol propilenic cu inhibitori)

Raport de amestec conform cerintelor !

Presiunea de lucru max.

10 bar

Temperatura la stationare

193oC (conform DIN 4757-3)

Mansonul senzorului solar

Diametrul interior 6 mm

Racordul colectorului

Tub flexibil, ondulat, din otel inoxidabil, cu imbinare cu filet de ˝”

Greutatea

41 kg

1) Suprafata de apertura (de incidenta a luminii) conform DIN 4757               2) conform DIN 4757 Partea 4

Tabelul 5.1  Date tehnice ale colectorului solar, plat, VFK

                                                                                                                                11

6 Lista de materiale

Accesorii

Modulul de baza

Modul de extind.

Surub cu cap ciocan din otel inoxidabil M10x30 cu piulita

16

8

Sina de montare de baza, L in mm

2 x 972

-

Sina de montare pentru extindere, cu element de cuplare, L in mm

2 x 938

2 x 938

Clema de fixare VFK cu piulita M10

6

2

Suport de colector VFK (necesar numai pentru montarea pe verticala)

4

2

Profil T de acoperire din silicon

1

1

Tub flexibil, ondulat, din otel inoxidabil cu contrapiulita de ˝”,

Izolare 20x13 si garnitura inelara de etansare, L 235 mm

1

1

Tub flexibil, ondulat, din otel inoxidabil cu contrapiulita de ˝”,

Izolare 20x13, niplu de lipire de ˝” /18 si garnitura inelara de etansare, L 900 mm

2

0

Tabelul 6.1  Modulul de baza si modulul de extindere pentru montarea pe acoperis

Accesorii

Modulul de baza

Modul de extind.

Armatura de capriori pentru tigla Frankfurt

zincata si cu cate 3 suruburi de montare rapida 6x80

6

2

Armatura de capriori pentru tigla-solz sau placi de ardezie

zincata si cu cate 3 suruburi de montare rapida 6x80

6

2

Armatura de capriori pentru tigla berlineza ondulata

zincata si cu cate 2 suruburi, capac si cauciuc microporos

6

2

Tabelul 6.2  Setul de baza si setul de extindere al armaturii de capriori

                                Din punctul de vedere al constructiei aveti nevoie la

                                trecerea pentru tevi de doua tigle de aerisire cores-

                                punzatoare tipului de tigle utilizat la acoperis.

Pentru daune provocate datorita nerespectarii acestor instructiuni de

instalare nu ne asumam nici o raspundere.



Contact |- ia legatura cu noi -|
Adauga document |- pune-ti documente online -|
Termeni & conditii de utilizare |- politica de cookies si de confidentialitate -|
Copyright © |- 2019 - Toate drepturile rezervate -|
