Transfer maxim de putere in curent alternativ

Transfer maxim de putere in curent alternativ

Maximul puterii active:

• X + X_s = 0, adica X = -X_s ,

• R = R_s,

P₂ = U₂ I = U₁ I - R_l I²

d(P₂)/dI = 0,                adica: U₁ - 2 R₁ I^' = 0

,        ceea ce inseamna ca R₁ + R = 2 R₁, adica R = R₁

Aceasta este conditia de transfer maxim de putere de la sursa la receptor sau conditia de adaptare in curent alternativ.

In acest caz randamentul este:

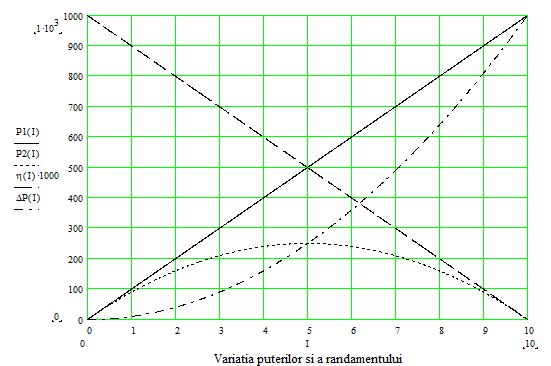

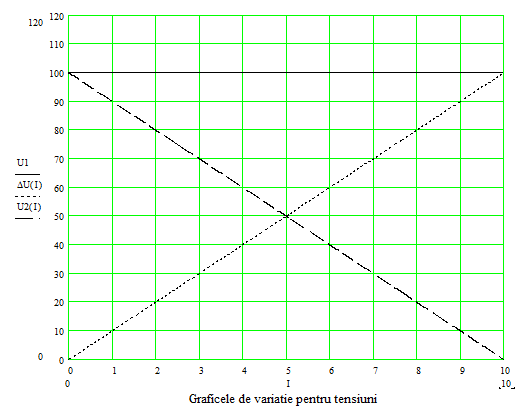

Graficele de variatie ale marimilor de mai sus in functie de intensitatea curentului electric I pentru cazul X = -X_s.
