1 Axonometria

Proiectiile unui obiect din spatiu pe trei plane perpendiculare intre ele alcatuiesc o axonometrie.
Ca sa intelegem mai bine (asta-i partea in care o sa radetzi), ne gandim la coltzul de jos al camerei in care stam.
Punctul in care cele trei drepte ale camerei se intalnesc, il notam cu O (de la ou)
Apoi:
#dreapta care pleaca din O inspre stanga noastra se noteaza cu OX si se numeste ABSCISA
#dreapta care pleaca din O inspre dreapta noastra se noteaza cu OY si se numeste DEPARTARE
#iar dreapta care urca din O se noteaza cu OZ si se numeste COTA

Exista foarte multe imagini axonometrice,dar cele mai utilizate sunt:

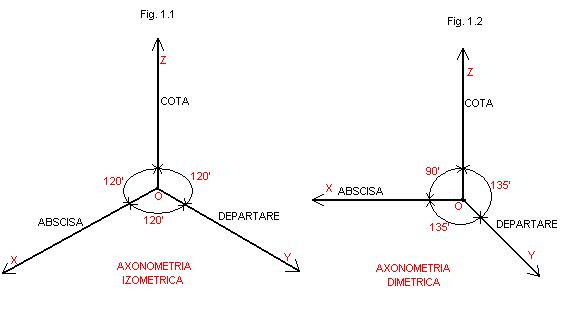

a)ax. izometrica : cand axele proiectate fac intre ele unghiuri de 120' (Fig. 1.1)
b)ax. dimetrica : in care doua axe sunt perpendiculare iar a treia se gaseste in prelungirea bisectoarei unghiului format de axele perpendiculare. (Fig. 1.2)

Attached Images

Reprezentarea in axonometrie este de fapt reprezentarea intr-un unghi triedru. Unghiul triedru este un unghi solid format din alaturarea a 3 plane perpendiculare intre ele doua cate doua. Asadar unghiurile de 120', respectiv de 135' sunt de fapt unghiuri de 90', reprezentate in plan.

Practic aberatiile obiectivilor au valori de cativa microni.

In continuare vor fii trecuti in revisat obiectivii fotogrametrici utilizati la echipementele de preluare a imaginii folosite in tara noastra precum si unele aspecte referitoare la obiectivii moderni de ultima ora.

O prima serie de obiectivi sunt cei e tip Lamegon. Aceasta serie cuprinde obiectivii :

PI 5.6/300

PI 4.5/150

PI 5.6/90

Primele litere repzeinta domeniul spectral in care pot fii utilizati acesti obiectivi. PI - Pan-Infra.

Practic acesti obiectivi pot sa opereze pe toata gama spectrului vizibil si asa cum se observa acesti obiectivi sunt obiectivi unhghi normal, unghi de mare deschidere si f mare deschidere. Echipati cu setul de filtre corespunzatoare obiectivii din seria Lamegon pot sa preia imagini pe senzor analogic precum si digital, imagini alb-negru, color, infrarosu, fals color sau spectro-zonal. O caracteristica importanta a acestor ob e reprezentata de faptul ca pot fi utilizati in conditii mai putin favorabile. Nivele de iluminare mai scazute si de asemene aerofotografieri de la inaltimi mici.

Un alt obiectiv care s-a folosit in tara noastra a fost obiectivul Russar, fabricat in fosta URSS, acest obiectiv face parte din seria obiectivilor cu unghi de camp de f mare deschidere. Distanta focala a obiectivului este de 100 mm iar deschiderea relativa de 1/9. Obiectivul Russar a echipat camerele foto-aeriene AFA-TE.

O alta serie de obiectivi folositi la noi in tara au fost obiectivii Aviogon. Obiectivii Aviogon au echipat camerele foto-aeriene fabricate de fosta firma Wild Heemnug, actualmente denumita Leica Geosystems. Practic obiectivii din seria Aviogon au fost amplasati pe camerele Wild RC8, RC9, RC10, RC20, RC30.

Efectiva camerele Wild RC20 si 30 reprezinta ultimele camere fotogrametrice analogice care au fost fabricate de firma Leica.

In figura 2 se prezinta schematic obiectivul Aviogon cu distanta focala de 153 mm care a fost utilizat la camera Wild RC8 pentru preluarea imaginilor fotogramelor cu formatul de 23x23 cm.

In afara de obiectivul prezentat anterior, la aparatura fotogrametrica utilizata in tara noastra s-au mai folosit si obiectivii care

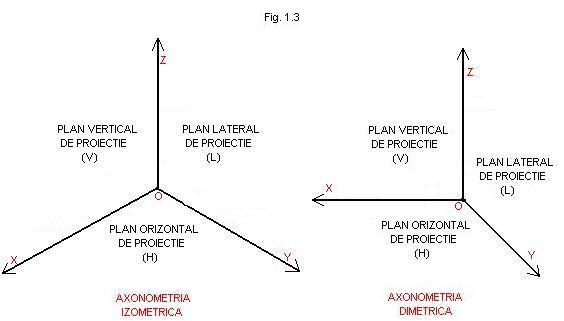

Planele de proiectie

Asadar, cele trei axe determina 3 plane perpendiculare intre ele doua cate doua:

#Planul format de axele OX si OZ se numeste plan vertical de proiectie (planul V)
#Planul format de axele OY si OZ se numeste plan lateral de proiectie (planul L)
#Planul format de axele OX si OY se numeste plan orizontal de proiectie (planul H)

Fig. 1.3
