MEDIA-CONVERTOARE



Dupa cum le tradeaza si denumirea, aceste componente ale retelelor cu fibre optice sunt puntea de tranzit intre doua medii diferite de transport al informatiei. Media convertoarele sunt folosite pentru a oferi o solutie convenabila pentru convertirea si transmiterea datelor intre medii Ethernet diferite - cuprul si retelele pe fibre optice. In cazul nostru vom face o scurta trecere in revista a tipurilor cele mai uzuale de media convertoare intre fibra optica si alte medii. Media-convertoarele sunt destinate sa conecteze:

10/100Base-Tx/100Base-Fx – perechi torsadate intr-o retea Fast Ethernet (802.3m), conector RJ45 cu 100 m;



10Base-FL/10Base-T - perechi torsadate intr-o retea Ethernet (802.3), conector RJ45 cu 100 m;

10Base-FL/10Base-2 – cablu coaxial la fibre intr-o retea Ethernet (802.3), conector BNC cu 185 m;

Token ring cu fibre (802.5J), conector RJ45;

ATM OC3 155Mbps - perechi torsadate, conector RJ45 cu 100m;

fibra mutimod/fibra monomod, pentru conectarea unei retele publice de mare viteza pe monomod cu reteaua locala realizata pe multimod; este posibila transmiterea diferitelor protocoale ca Ethernet, Fast Ethernet, FDDI, Fibre Channel si ATM, la 40/155/622 Mbps, maxim 70 km;

MM/SM, ca la varianta anterioara, dar in acest caz se permite conectarea echipamentelor de comunicatie cum sunt switch-uri, routere si centrale digitale pe fibre monomod la mari distante in cadrul MAN-urilor si WAN-urilor; sunt posibile mai multe protocoale ca Gigabit Ethernet, Fibre Channel, ATM OC-12 la 1,25 Gbps, maxim 100 km;

placa adaptoare PC - FO, 10/100Base-Tx/100Base-Fx, permite conectarea cablurilor de fibra optica direct la un sistem de calcul PC; rezulta deci posibilitatea de a conecta la 200 Mbps pana la 2 km distanta in modul full duplex, odata cu imbunatatirea securitatii datelor; fiind dispozitive „plug & play” pentru slotul PCI de obicei, instalarea lor este foarte simpla;


minihub-uri ce permit conectarea unui numar de dispozitive RJ45 sau BNC si fibra optica;

transceiver Ethernet 802.3 - placa adaptoare PC cu conector AUI (D-SUB cu 15 pini)/10Base-FL;

transceiver RS-232 (D-SUB cu 9 pini)/fibra optica;

etc

In principiu, modulele multimod suporta distante de pana la 2 km, iar cele monomod de ordinul a zeci de km, in functie de puterea laserului.

In tabelul I.3 este prezentat un exemplu de oferta pentru media-convertoare.



Conector

Diametru miez (mm)

Diametru invelis

mm)

Lungime de unda

(nm)

Distanta acoperita

(km)

SC

50

125

850

2

ST

62,5

125

1310

15

SC

9

125

1550

30


Tabelul I.3. Exemplu de oferta pentru media-convertoare


  Media-convertoarele pot fi intalnite in variantele:

- cu doua fibre, caz in care o fibra este folosita pentru emisie, iar cealalta pentru receptie;

- cu o singura fibra, caz in care emisia/receptia se fac pe frecvente diferite, iar achizitionarea lor se face in pereche (cate doua media-convertoare, care se pot „intelege” una cu alta).

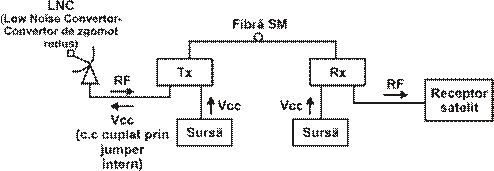

Mai jos este prezentat un exemplu de folosire a media-convertoarelor pe o singura fibra, in situatia culegerii semnalului de la o antena satelit aflata la distanta de receptorul satelit (figura I.24).



Fig. I.24. Aplicatie cu media-convertoare
