Agitator cu termostat pentru microplaci



Agitator cu termostat pentru microplaci


Agitator cu termostat pentru microplaci

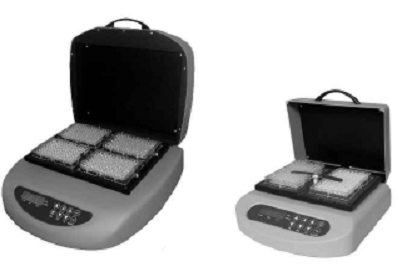

tip PST- 60HL / PST- 60HL - 4

Manual de operare

1.   Masuri de siguranta in exploatare

       Semnificatia simbolurilor:

Atentie: Cititi aceste instructiuni de operare cu atentie inaintea utilizarii si acordati atentie in particular pasajelor care sunt marcate cu acest simbol

Atentie: Suprafetele pot deveni fierbinti pe timpul utilizarii

       Utilizati numai echipamentul si accesoriile specificate in prezentul manual de operare, sau protectia intrinseca poate fi deteriorata

       Dupa transport sau depozitare in conditii de umiditate avansata, uscati aparatul inaintea conectarii la tensiunea de alimentare.

       Conectati numai la tensiunea specificata pe eticheta de pe aparat.

       Nu utilizati decat alimentatoare permise de producator.

       Asigurati-va ca intrerupatorul principal si echipamentul de izolare (priza) sunt accesibile in timpul utilizarii

       Nu lucrati cu aparatul in afara laboratorului.

       Nu folositi echipamentul in conditii agresive sau explozive

       Inaintea mutarii echipamentului deconectati de la priza de alimentare

Numai pentru modelul PST-60HL-4: Nu inchideti capacul daca suruburile de fixare ale microplacilor nu sunt inchise pentru a evita deteriorarile

       Daca lichidul este improscat in interiorul echipamentului, deconectati-l de la reteaua de alimentare si verificati-l.

       Inaintea utilizarii oricarei metode de curatire sau decontaminare, cu exceptia celor propuse de producator, verificati la acesta daca metoda propusa nu distruge aparatul.

       Echipamentul nu va fi supus socurilor sau caderilor

       Se recomanda deconectarea aparatului de la priza atunci cand nu sunt folosite


2.   Informatii generale

Agitatorul cu termostat PST -60HL / PST-60-HL este destinat pentru agitarea termostatata a 14 microplaci standard cu 96 godeuri, in mod termostatat.

Echipamentul a fost proiectat utilizand principiul multi-sistem, care permite utilizarea sa la 3 feluri de operatii independente:

  1. Incubator pentru incubare de durata, fara agitare, a cantitatilor micro (indecte, culturi celulare, etc.) in imunoplaci;
  2. Agitator de microplaci, pentru lucrul in camere recei sau in late conditii, care nu necesita stabilizare de temperatura
  3. Agitator cu termostat pentru imunochimie si diagnostic molecular, unde exista cerinte privind reproductibilitatea rezultatelor si conditii sofisticate cerute de metoda de lucru.

Echipamentul ofera:

         Agitarea usoara sau viguroasa a probelor

         Reglarea, stabilizarea si indicarea vitezei de rotatie


         Amplitudine de agitare egala a platformelor

         Reglarea si indicarea timpului de operare solicitat

         Oprirea automata a miscarii platformelor dupa expirarea timpului de agitare

         Afisarea timpului de operare scurs

         Reglarea si indicarea temperaturii solicitate a platformelor

Se poate utiliza la:

         Citochimie, pentru reactiile in situ

         Imunochimie pentru reactiile imuno-fermentative

         Biochimie, la analiza enzimelor si proteinelor

         Chimie moleculara pentru analiza matriciala

Aparatul nu are un buton de pornire / oprire si poate functiona in modul de termostatare platforme cat timp este necesar.

Timpul pentru lucrul ca agitator este restrictionat de operarea continua a motorului (ex. garantat pentru 3500 ore de functionare continua)

Alimentatorul extern 12V utilizat pentru a porni echipamentul este confectionat de asa natura pentru lucrul intr-o camera rece, in care condensul poate cauza pierderi de curent de la retea.

3.   Pornirea

  1. Dezambalarea - Inlaturati materialele de ambalaj cu atentie si retineti-le pentru transportarea si / sau depozitarea aparatului.
  2. Asezati echipamentul pe o suprafata neteda si orizontala
  3. Introduceti in priza cordonul de alimentare a alimentatorului model SA60W-120, iar iesirea in mufa din spatele aparatului.


4.   Instructiuni de lucru

  1. Conectati alimentatorul la retea
  2. Va porni modulul de afisare, pe prima linie afisandu-se timpul, turatia si temperatura reglate din fabricatie (15 min, 1000 rpm, 37C), iar pe linia de jos citirile curente ale parametrilor (STOP, 000 rpm, temperatura blocului termic, care creste automat, conform temperaturii reglate in partea superioara). Timpul necesar stabilizarii temperaturii depinde de temperatura initiala, dar nu depaseste 15 20 min, daca temperatura reglata este de 37C.

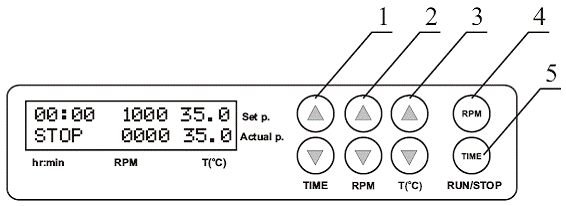

Fig. 1 Panoul de control

Cum reglati parametrii necesari?

Folositi datele afisate pe linia superioara a ecranului pentru reglarea parametrilor necesari.

Timpul de reactie (TIME)

  1. Cu ajutorul tastelor ▲▼ (fig. 1, poz. 1) reglati intervalul de timp de lucru cerut in ore si minute (increment 1 min). Daca tasta este apasata pentru un timp mai lung, incrementul va creste

Intensitatea de agitare (RPM)

  1. Cu ajutorul tastelor ▲▼ (fig. 1, poz. 2) reglati intensitatea de agitare ceruta, in rotatii per minut (increment 10 rpm). Daca tasta este apasata pentru un timp mai lung, incrementul va creste.

Temperatura de reactie (TC)

  1. Cu ajutorul tastelor ▲▼ (fig. 1, poz. 3) reglati temperatura necesara, (increment 0,1C). Daca tasta este apasata pentru un timp mai lung, incrementul va creste.

Atentie! Este posibila oprirea elementului de incalzire numai prin reglarea temperaturii cerute sub 25C (pe ecran se va afisa OFF TC punct de reglare). In acest mod echipamentul poate fi utilizat in camere reci ca echipament de agitare, fara termoreglare.


Executia programului

Dupa stabilizarea termica a echipamentului (cand temperatura reglata si cea curenta devin aceleasi):

  1. Fixarea microplacilor:

PST-60HL: Asezati microplacile pe platforma si fixati-le cu un suport special prin apasarea acestuia pe placa

PST-60HL-4: Desurubati suruburile de fixare. Asezati microplacile pe platforma si fixati-le prin rotirea suruburilor de fixare

Atentie! Suruburile de fixare a microplacilor trebuie intotdeauna insurubate pentru evitarea degradarilor. Insurubati complet suruburile de fixare cand microplacile sunt scoase sau puse pe platforma.

7.     Apasati tasta RPM RUN/STOP (fig. 1, poz. 4). Platforma va incepe sa se roteasca iar cronometrul va masura timpul (cu precizie de 1 min)

8.     La incheiere programului miscarea platformei inceteaza, iar pe cronometru se afiseaza clipitor STOP, impreuna cu un sunet de avertizare care se opreste prin apasarea tastei RPM RUN/STOP.

9.     Daca timpul de lucru nu este reglat, sau este sters, iar indicatorul timpului din linia superioara arata 00:00, apasarea tastei RPM RUN/STOP porneste agitarea in mod continuu, pana cand tasta este apasata din nou.

Nota: temperatura platformei va fi mentinuta constanta la fel cu temperatura reglata, ceea ce permite utilizarea echipamentului inca o data, fara preincalzire

10.  La cerere exista posibilitatea repornirii cronometrului in timp ce opereaza. Apasati o data tasta TIME RUN/STOP (fig. 1, poz. 5) pentru oprirea cronometrului. Apasarea inca o data a tastei respective duce la repornirea cronometrului

11.  Miscarea platformei poate sa fie oprita in orice moment prin apasarea tastei RPM RUN/STOP. In acest caz executia programului se opreste, rotatia platformei inceteaza, iar cronometrul revine la 0, trecand in modul STOP.

La incheierea perioadei prestabilite, miscarea platformei inceteaza automat, dar incalzirea nu se va opri, decat prin reducerea temperaturii cu tasta ▼ (fig. 1, poz. 3, butonul de jos), pana cand inscriptia OFF va apare pe partea superioara a ecranului.

12.  La incheierea lucrului cu aparatul deconectati alimentatorul de la priza.


5.   Specificatii

         Domeniul de reglare a temperaturii: +25 +60C (aparatul ofera o reglare stabila a temperaturii cand temperatura prescrisa este cu cel putin 5C mai mare ca temperatura mediului inconjurator).

         Precizia nominala a reglarii: 0,1C

         Uniformitatea temperaturii pe platforma: 0,2C

         Orbita de rotatie: 2 mm

         Turatia: 250 1200 rpm (incremente a 10 rpm)

         Cronometru independent cu semnal acustic: 0 96 ore

         Timpul in care blocul termic se incalzeste la 37C: 15 20 min

         Ecran: LCD, 16 digiti 2 linii

         Alimentator extern:

     Intrare: 100 240 V, 1,5A, 50 60 Hz

     Iesire: 12 V c.c., 4,16A

PST-60HL

PST-60HL-4

Numar de microplaci

2

4

Dimensiunea platformelor (mm)

250 150

210 290

Dimensiuni (mm)

270 260 125

380 390 140

Masa, inclusiv alimentator (kg)

Max. 7

Max. 9

Echipamentul este conceput pentru lucrul in interior, la temperaturi cuprinse intre 4C si 25C si umiditate relativa de max. 80% la 25C.
