Mijloace de masurat si verificat lungimi

MIJLOACE DE MASURAT SI VERIFICAT LUNGIMI

Rigla gradata se utilizeaza la masurarea lungimilor in timpul prelucrarii pieselor sau la verificarea finala a acestora, precum si la operatii de trasare.

Din punct de vedere constructiv, riglele gradate pot fi rigide si flexibile.

In functie de lungime, riglele pot fi:

normale, cu lungimea L = 500….5000 mm;

scurte, cu lungimea L = 200…400 mm.

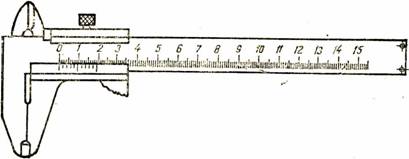

Sublerul este un instrument de masurare cu scara gradata si cu vernier. Cu ajutorul vernierului se citesc dimensiunile masurate cu precizii de: 0,1; 0,05; 0,02 mm.

Vernierul este o scara ajutatoare executata pe cursorul sublerului, aceasta putandu-se deplasa in fata riglei gradate. Rigla este gradata in mm, iar vernierul este gradat in functie de precizia de masurare a sublerului. In tabelul urmator este data corespondenta dintre numarul de diviziuni de pe subler si cel de pe vernier, precum si marimea unei diviziuni de pe vernier.

In functie de domeniul de utilizare, sublerele pot fi de mai multe feluri:

subler de exterior si de interior;

subler de adancime;

subler de trasare;

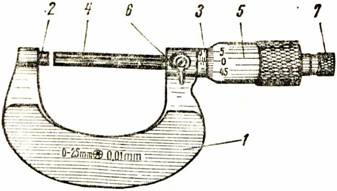

Micrometrele sunt aparate de masurat lungimi bazate constructiv pe folosirea unui mecanism micrometric format dintr-o asamblare filetata, care transforma miscarea de rotatie a surubului micrometric in miscare de translatie a tijei micrometrului.

Dupa destinatie micrometrele pot fi: de interior, de adancime si speciale ( pentru table subtiri, tevi, filete, roti dintate etc. ).

1 potcoava;

2 nicovala;

3 brat cilindric;

4 tija;

5 tambur;

6 dispozitiv de fixare a tijei;

7 dispozitiv de apasare.

Comparatoarele sunt mijloace de masurare cu ajutorul carora se efectueaza masuratori relative, adica se determina abaterile dimensiunilor efective fata de dimensiunile nominale ale pieselor. De asemenea, cu comparatoarele se pot determina abaterile de forma si de pozitie ale pieselor ( abaterea de la: circularitate, planitate, rectilinitate, cilindricitate, paralelism, perpendi-cularitate etc. )

Dupa constructie, comparatoarele pot fi: mecanice, optice, electrice si pneumatice.

In mod frecvent in atelierele de reparatii se utilizeaza comparatoarele mecanice dintre care se mentioneaza:

comparatorul cu cadran circular, cu valoarea diviziunii de 0,01 mm;

minimetrul, ortotestul, cu valoarea diviziunii de 0,001 mm;

pasametrul, cu valoarea diviziunii de 0,02 mm

Elementele principale ale unui comparator sunt: palpatorul, mecanismul de amplificare si mecanismul indicator.

Comparatorul cu cadran are cea mai larga utilizare. Domeniul de masurare este de la 0 la 10 mm, acul indicator putand executa zece rotatii a o suta de diviziuni.

Minimetrul este un aparat la care amplificarea se realizeaza numai printr-un sistem de parghii. Domeniul de masurare este restrans: ± 10 μm la minimetrele cu scari inguste si ± 30 μm la minimetrele cu scari lungi.

Ortotestul este un aparat comparator cu parghii si roti dintate utilizat frecvent in atelier datorita preciziei ridicate si domeniului de masurare mai larg (± 100 μm ).

Pasametrul se aseamana cu micrometrul de exterior din punctul de vedere al formei. Deosebirea principala dintre aceste doua aparate consta in faptul ca nicovala pasametrului este mobila, deplasarea acesteia fiind transmisa printr-un sistem cu parghii si roti dintate la un ac indicator ce oscileaza in fata scarii gradate.
