Proiectarea reductorului de turatie



Proiectarea reductorului de turatie


Proiectarea reductorului de turatie

1. Proiectarea angrenajului. Calculul de predimensionare

Date de proiectare:

5.Puterea de calcul la arborele I al reductorului:

6.Turatia pe arborele I al reductorului:

7.Momentul de torsiune la arborele I al reductorului:



8.Raportul de transmitere al angrenajului:

9.Regimul de lucru al transmisiei:

10. Durata de functionare:

calculul vitezei periferice:


Stabilirea clasei de precizie a angrenajului:

Precizia de executie a angrenajului si a rotilor dintate este determinata de clasa de precizie, de rugozitatea flancurilor si de jocul dintre flancuri corespunzator tipului de ajustaj ales pentru rotile in angrenare. Corespunzator vitezei periferice va rezulta treapta  de precizie(conform T.1). Proiectantul de angrenaje trebuie sa cunoasca metoda si tehnologia de fabricare a angrenajului pe care il proiecteaza, pentru a garant interschimbabilitate rotilor dintate si a angrenajelor, respectiv o buna functionare si o executie intr-un sistem de tolerante care sa asigure precizia geometrica. Pentru toate tipurile de angrenaje sunt stabilite 12 clase de precizie, notate de la 1 la 12. Pentru angrenajele cilindrice, clasele 1,2,12, nu se prevad tolerante. STAS-rile care cuprind date referitoare la executia angrenajelor sunt:

-STAS 6273 -angrenaje cilindrice;

-STAS 7395 -angrenaje cu cremaliera;

-STAS 6460 -angrenaje conice si hipoide;

-STAS 6461 -angrenaje melcate cilindrice;

-STAS 12192 - pentru alegerea treptelor de precizie si rugozitatii danturii la angrenaje .

T.1

Treapta de precizie la dantura inclinata


Treapta de precizie la dantura dreapta


Alegerea treptei de precizie functie de viteza periferica, coroborat cu procesul tehnologic final de executie a rotilor dintate(T.2), se va stabili pe baza schemei tehnologice(Fig.1.) operatiile tehnologice intre semifabricat - roata dintata(produs final).

Treapta de precizie aleasa este

Tipul danturii este: -  dreapta

  -  inclinata

Procesul tehnologic, pe baza figurii 1 este unul din cele 7 existente dupa cum urmeaza:

-Semifabricat



In tabelul T.3. sunt date recomandari privind rugozitatile flancurilor dintilor functie de treapta de  precizie.

T.3

Treapta de precizie

7

8

9

10-11

Rugozitatea flancurilor

Nu se indica in literatura de specialitate


Stabilirea mai exacta a rugozitatii flancurilor corelata cu procesul final de executie al rotii dintate este dat in tabelul T.

T.

Procedeul tehnologic final

Rugozitatea flancurilor

Rectificare si lepuire

0.05-0.16

Rectificare ingrijita

0.2-0.4

Rectificare grosolana

0.4-0.8

Frezare si sevaruire

0.1-0.32

Frezare ingrijita

0.4-1

Frezare grosolana

1.6-3.2

Matritare, stantare, rulare

3.2-32

Turnare

12.5-100


Lepuire



Tratament termic de durificare superficiala


 SHAPE  * MERGEFORMAT

Semifabricat


Degrosare


Tratament termic de imbunatatire


Strunjire de finisare


Strunjire de finisare


Strunjire de finisare


Danturare finala


Rectificare finala


Danturare


Rectificare


Tratament termic de durificare superficiala


Sevaruire


Rectificare


Tratament termic de durificare superficiala


Lepuire

Fig. 1.Tehnologi de realizare rotilor dintate

T.2.



Treapta de precizie

3

4

5

6

7

8

9

10

11

Viteza periferica in m/s

Dantura dreapta





































Dantura dreapta






































Procedeul de prelucrare

Rectificare

o

o








Sevaruire



o







Mortezare,

Rabotare, Frezare




o






Frezare cu freza melc




o






Frezare urmata de calire










Stantare, Presare, Injectare







o



Turnare








o


.- Se obtine in conditii normale de prelucrare  o - Se obtine in conditii speciale de prelucrare

Obs:

La alegerea treptei de precizie a unui angrenaj, se procedeaza astfel:

-in functie de destinatia angrenajului, se aleg treptele de precizie recomandate;

-treapta de precizie in care se va exacuta angrenajul - din domeniul recomandat - se alege in functie de viteza periferica a angrenajului; treapta de precizie se recomanda sa se incdreze in domeniul recomandat in functie de destinatia angrenajului;

-se adopta procedeul de prelucrare care sa asigure treapta de precizie aleasa.

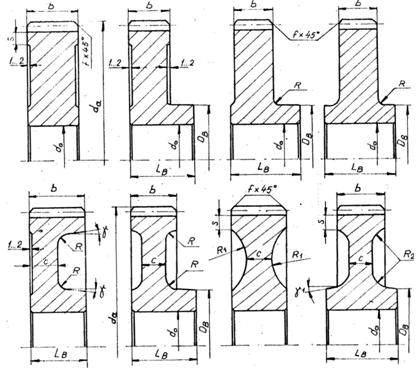

Materiale utilizate in constructia rotilor dintate

Rotile dintate se pot executa dintr-o gama foarte larga de materiale: oteluri laminate, forjate sau turnate, fonte, bronzuri, alame, aliaje de aluminiu, materiale sinterizate. Materialele nemetalice folosite in constructia rotilor dintate au caracteristici mecanice reduse si sunt folosite pentru roti dintate mai putin incarcate, avantajul lor este ca au o functionare mai silentioasa decat cele realizate din materiale metalice.

Otelurile sunt principalele materiale utilizate in constructia rotilor dintate din punct de vedere al proprietatilor mecanice si a prelucrabilitatii. Otelurile folosite se impart in oteluri moi, cu duritate superficiala mica sau medie ( ), otelurile de imbunatatire sau normalizate si oteluri dure ( ), otelurile ce pot fi durificate superficial prin cementare, nitrurare, ioninitrurare, calire prin CIF sau cu flacara.

Otelirile de imbunatatire

Operatia de imbunatatire este tratamentul termic format din calire, urmat de o revenire inalta, se realizeaza inaintea operatiei de danturare. Cele mai folosite oteluri de imbunatatire sunt: OLC45, OLC55, OLC60, oteluri aliate 40Cr 10, 33MoCr11, 41MoCr11, 50VCr11 etc.

Otelirile de Cementare

Cementarea reprezinta imbogatirea stratului superficial in carbon si se aplica otelurilor cu continut scazut de carbon . Danturarea se executa inaintea cementarii, dupa cementare si calire urmand a se rectifica datorita deformarilor ce apar. Cele mai des folosite sunt otelurile carbon ce calitate: OLC11, OLC15, OLC 25 si otelurile aliate: 18MoCrNi13, 20MoNi35, 21MoMnCr12, 13CrNi30.

Se mai utilizeaza oteluri calite superficial(CIF, flacara) dupa imbunatatire: OLC45, 41MoCr11, 40Cr10 dar si oteluri nitrurate(tratament termo-chimic de imbogatire a stratului superficial cu azot, dupa care nu mai este nevoie de rectificare).

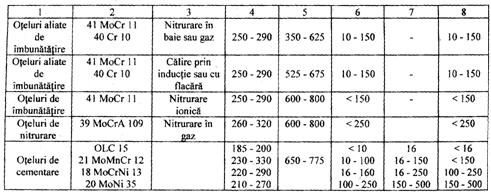

Pe baza acestor recomandari, directii pentru alegerea materialului pentru realizarea angrenajului se alege materialul conform tabelului T.5.

T.5

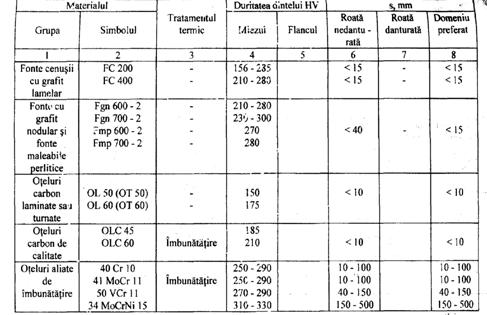

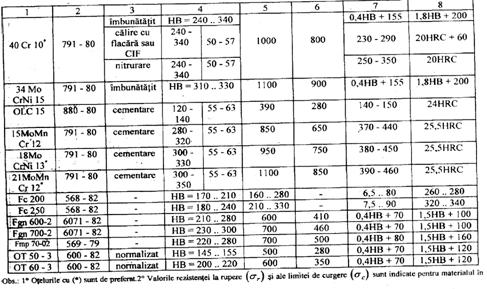

Dupa alegerea materialului seva tine cont si de tabelul T.6., caracteristicile mecanice ale materialelor folosite in constructia rotilor dintate.


 T.6

Obs:

Otelurile cu (*) sunt de preferat. Valorile rezistentei la rupere ( ) si ale ( ) sunt indicate pentru materialul in stare normalizata.

La angrenajele confectionate din oteluri de imbunatatire se recomanda ca duritatea flancurilor danturii pinionului sa fie mai mare decat duritatea danturii rotii conjugate si anume;

Pentru executia angrenajului se va folosi materialul..

- STAS .

- tratat  - termic

- termo-chimic..

- duritatea-Miez(HB)..

Flanc(HRC)

- rezistenta la rupere

- limita de curgere

- rezistenta limita de rupere prin oboseala la piciorul dintelui  .  - presiunea hertziana limita la oboseala  .

Elemente dimensionale ale angrenajului

Determinarea distantei dintre axe( ) si a modulului :

Distanta minima dintre axe se determina din conditia ca dantura angrenajului proiectat sa reziste la oboseala, la presiunea hertziana de contact (pitting). Relatia de calcul este:

Unde:

- KH -factorul global al presiunii hertziene de contact.

- KH = 80000-90000 Nmm2, pentru

- KH = 110000-120000 Nmm2, pentru , se va adopta pentru proiectare valori medii ale intervalului.

- Ks -  factorul de suprasarcina se alege conform tabelului urmator;

Masina motoare.

Caracteristica sarcinii masinii conduse

uniform

soc moderat

soc puternic

ventilator centrifugal


concasor de minereuri

agitator de lichid pur

agitator de lichide si solide

compresor cu un cilindru

transportor cu banda(vit. uniforma)

transportor cu banda(vit. uniforma)

transportor vibrator

Uniform

Turbina

Motor electric


1

1.25

>1.75

Soc moderat

Motor cu ardere interna

policilindric

1.25

1.5

>2

Soc puternic

Motor cu ardere interna

monolicilindric

1.5

1.75

>2.25

- - momentul de torsiune pe arborele pinionului

-

- - raportul de transmitere al angrenajului.

-

- b/d1- raportul dintre latimea danturii si diametrul de divizare al pinionului, se adopta dupa cum urmeaza;

Duritatea

flancurilor

Amplasarea pinionului

Clasa de precizie

Angr.

conice

5-6

7-8

9-10

simetric intre reazeme

1.3-1.4

0.6

35

1.1-1.3

0.5

30

0.7-0.8

0.4

20


asimetric

intre reazeme

1.0-1.2

0.5

30

0.7-0.8

0.4

20

0.5-0.6

0..3

14


in consola

0.6-0.7

0..3

16

0.5-0.6

0..3

14

0..3-0.4

0.2

9

0..3-0.4

Dantura durificata superficial

simetric intre reazeme

0.5

0..3

10

0.5

0.3

10

0.4

0.2

8


asimetric

intre reazeme

0.4

0.2

8

0.4

0.2

8

0.3

0.15

6


in consola

0.3

0.15

6

0.3

0.15

6

0.2

0.1

5

0.25-0.35

In constructia reductoarelor de turatie distanta dintre axe este standardizata, astfel;

I

40

50

63

80

100

125

160

200

250

315

II

45

56

71

90

112

140

180

225

280

355

Obs: Sunt de preferat cele din sirul I.

Se adopta distanta dintre axe a12 min=., pentru care trebuie sa satisfaca conditiile:

Modulul normal minim necesar al danturii rotilor dintate( ):

Modulul minim al danturii rotilor dintate care formeaza angrenajul se determina din conditia ca dantura rotilor sa reziste la rupere prin oboseala la piciorul dintelui. Relatia de calcul a modulului minim este;

Unde:

- Kf - factorul global al efortului unitar de la piciorul dintelui.

- Kf=2.2.2 pentru - pentru danturi nedurificate

- Kf=1,6.1,8 pentru - pentru danturi durificate

- - rezistenta limita de rupere prin oboseala la piciorul dintelui.

In constructia reductoarelor de turatie modulul este standardizata, astfel;

I

1

1.25

1.5

2

2.5

3

4

5

6

8

10

12

14

II

1.25

1.375

1.75

2.25

2.75

3.5

5

5.5

7

9

11

14

18

Obs: Sunt de preferat cele din sirul I.

Se adopta distanta dintre axe m min=., pentru care trebuie sa satisfaca conditiile:

Stabilirea unghiului de inclinare al rotilor dintate:

-se alege , pentru roti cu danturi

-se alege , pentru roti cu danturi

Calculul numarului de dinti al rotilor dintate care formeaza angrenajul


Se determina mai intai numarul maxim de dinti , al piciorului, din considerente geometrice si cinematice al angrenajului.

Parametrii care intervin sunt adoptati anterior

Numarul de dinti , al pinionului se recomanda a se alege la valoarea intreaga imediat mai mica decat , si trebuie sa indeplineasca urmatoarele conditii;

a) sa fie mai mare sau egal cu 1 Aceasta conditie nu este satisfacuta totdeauna, mai ales la angrenajele cu danturi durificate superficial .Pentru a fi satisfacuta se adopta pentru , imediat superioara, se recalculeaza , se adopta  si se calculeaza , se face acest lucru pana cand .

b) Daca numarul de dinti este cuprins intre  se va avea in vedere ca la alegerea deplasarii specifice , a danturii pinionului, sa fie verificata conditia de evitare a subtaierii danturii.

c)

Dupa ce s-a ales numarul de dintii ai pinionului  se recalculeaza modulul normal al danturii cu relatia;

Se adopta  conform STAS 822-82

Determinarea numarului de dinti ai rotii conjugate

Se recomanda daca este posibil ca numerele de dinti  sa fie prime intre ele. Aceasta se obtine fie adaugand sau scazand un dinte la roata dintata conjugata.

Determinarea distantei de referinta dintre axe

Intre distanta dintre axe standardizata si distanta de referinta dintre axe  trebuie sa existe relatiile.

a) pentru angrenaj deplasat pozitiv

b)

Daca conditiile nu sunt indeplinite se pot modifica;

- - adaugand sau scazand un dinte

- - unghiul de inclinare

- - modulul normal al danturii adoptand o valoare imediat superioara, dar recalculand numarul de dinti , si refacand calculele.

Concluzii:

1.In urma calcului de predefinire a angrenajului se stabilesc:

- - distanta dintre axe( standardizata)

- - modulul normal al danturii(standardizat);

- - unghiul de inclinare

- z1, z2 numarul de dinti ai pinionului respectiv ai rotii dintate conjugate;

- a012- distanta de referinta dintre axe.

2. Numarul de dinti z1, z2 adoptati pentru pinion si pentru roata dintata trebuie sa fie astfel ales astfel incat abaterea raportului de transmitere  sa fie mai mica de 3% astfel;

Daca aceasta conditie nu este indeplinita se modifica numarul de dinti ai rotii conjugate sau chiar ai pinionului cu observatia ca daca se modifica si numarul de dinti ai pinionului trebuie recalculat modulul danturii si restandardizat;

2 Calculul geometric al angrenajului cilindric

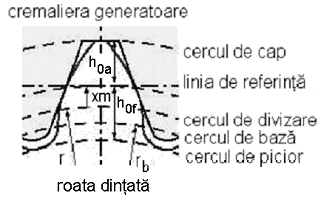

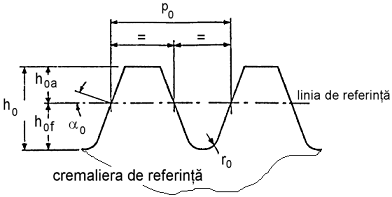

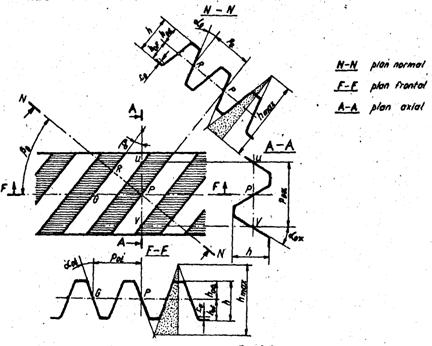

Elementele cremalierei de referinta:

c0


- - unghiul profilului de referinta standardizat;

- - coeficientul inaltimii capului de referinta;

- - coeficientul inaltimii piciorului de referinta

- - jocul de referinta la picior.

Calculul deplasarilor specifice ale danturii

- unghiul profilului in plan frontal ;

- unghiul de rostogolire frontal (wt);

- suma deplasarilor specifice ale danturii rotilor in plan normal;

Sub aspectul deplasarii de profil, angrenajele sunt caracterizate de deplasarea insumata  si pot fi diferentiate urmatoarele cazuri:

1)  iar  - angrenaje zero;

2)  iar  - angrenaje zero deplasate;

3)  iar  - angrenaje deplasate. Daca    angrenajele sunt deplasate minus, iar daca    angrenajele sunt deplasate plus.

Deplasarea profilelor a aparut ca un mijloc de evitare a interferentei si este larg utilizata in prezent pentru confectionarea unor angrenaje cu calitati deosebite deoarece nu necesita cheltuieli suplimentare fasa de cel nedeplasat.

Principalele imbunatatiri obtinute prin deplasarea profilelor sunt:

- marirea rezistentei dintelui la baza, prin deplasare pozitiva;

- reducerea uzurii flancurilor prin egalizarea valorilor pentru alunecarile specifice, prin deplasare simetrica (angrenaj zero deplasat);

- repararea angrenajelor fara inlocuirea rotii de diametru mare, prin deplasarea negativa a acesteia;

- marirea rezistentei flancului dintelui si asigurarea unor conditii superioare de ungere.La alegerea deplasarii specifice a danturii pinionului trebuie avut in vedere ca deplasarea specifica sa fie suficient de mare pentru a evita subtaierea. Conform normei DIN 3992 , si in functie de criteriul urmarit, se alege conform fig.1;

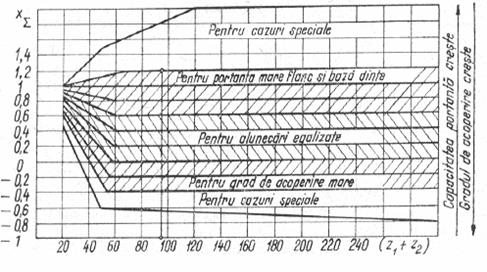

- , pentru danturi cu alunecari egalizate

- , pentru danturi cu portanta mare la flanc si picior

- , pentru obtinerea unui grad mare de acoperire.

A) Scopul principal, este obtinerea unei portante mari, frecvent se adopta ,

B) ISO TC 60 recomanda

- pentru - angrenaje zero deplasate

- pentru - angrenaje zero deplasate cu deplasarile specifice

- pentru - propune angrenaje deplasate cu deplasarile specifice

- pentru - tot angrenaje deplasate

C) Se recomanda si urmatorul mod de adoptare al deplasarilor specifice ce rezulta din rezolvarea sistemului;

, este cel adoptat, sau se calculeaza.

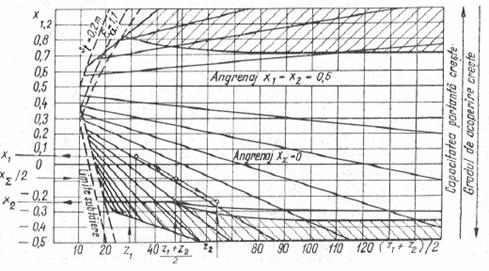

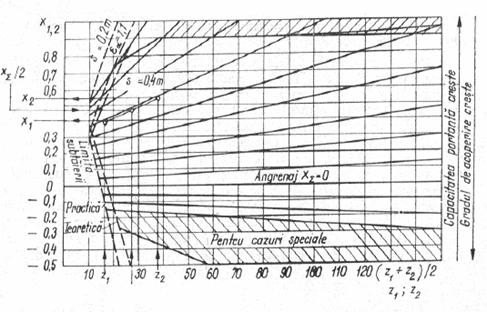

D) repartizarea pe roti se face conform fig. 2 pentru angrenaje cu raport de transmitere  (reductoare) si conform fig.3 pentru respectiv cu raport de transmitere  (amplificatoare de turatie). Cu valorile  pe abscisa si  se determina un punct apartinand dreptei D din familia fascicolului de drepte din figura. Pe dreapta D astfel determinata, pentru numerele  pe abscisa, se gasesc pe ordonata deplasarile , respective .

Fig.1

Fig.2

Fig.3

E) O metoda mai simpla si rapida, adoptata de British Standards (BS PD 6457) recomanda pentru aplicatii de uz general relatia:

 , respctiv

  ,  pentru angrenaje care lucreaza la viteze mari.

In ambele cazuri,  se determina cu relatia;

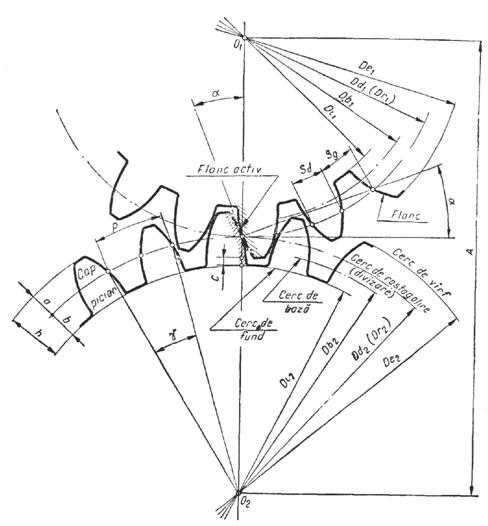

Parametrii de baza ai angrenajului

- modulul frontal

- diametrele de divizare:

- diametrele de baza

-. diametrele de rostogolire

- diametrele de picior

- diametrul de cap :

- inaltimea dintilor

- unghiul de presiune la capul dintelui in plan frontal

- arcul dintelui pe cercul de cap in plan frontal:

Pentru evitarea subtaierii dintelui la cap, ca urmare a ascutirii accentuate se recomanda:

, pentru roti din material de imbunatatire.

, pentru roti cu danturi durificate superficial

Daca aceste conditii nu sunt indeplinite se recurge la modificarea repartitiei deplasarilor specifice, sau in cel mai rau caz la reducerea diametrelor de varf cu rezerva de a verifica gradul de acoperire.

- latimea rotilor dintate

, s-a adoptat anterior

Verificarea conditiilor de functionare corecta a angrenajului

- gradul de acoperire al profilului

- gradul de acoperire datorita inclinarii dintilor:

- gradul de acoperire total:

Se recomanda:

, pentru angrenaje cu precizie 5, 6, 7.

, pentru angrenaje cu precizie 8, 9, 10, 11.

- numarul minim de dinti ai rotilor:



3. Calculul fortelor din angrenajul cilindric cu dinti inclinati

3.1 Fortele nominale(

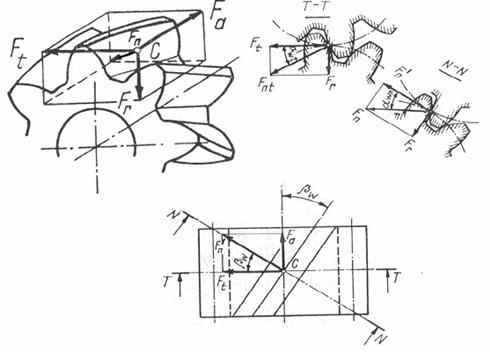

Fortele nominale din angrenaj se determina in momentul de torsiune motor existent pe arborele pinionului. Forta normala pe dinte Fn  aplicata in punctul de intersectie al liniei de angrenare cu cercul de diviziune se descompune intr-o forta tangetiala Ft la cercul de divizare forta radiala Fr  si o forta axiala Fa.

Intrucat pierderile de putere din angrenaj sunt mici (0,5 - 2,5%) se neglijeaza influenta lor.Fortele din angrenaj care actioneaza asupra celor doua roti sunt egale si de sens contrar(luate pe cercul de divizare).

3.2.Fortele tangentiale(

- Mtp Mt1 - momentul pe arborele pinionului

dw1- diametrul de divizare

3.3 Fortele radiale (

3.4 Forte axiale




Contact |- ia legatura cu noi -| contact
Adauga document |- pune-ti documente online -| adauga-document
Termeni & conditii de utilizare |- politica de cookies si de confidentialitate -| termeni
Copyright © |- 2024 - Toate drepturile rezervate -| copyright
