BAZA DE DATE

Pentru a putea stoca date am implementat o baza de date relationala cu ajutorul careia sa pot simula fluxul lucrarilor intr-o institutie. Avand in vedere faptul ca aceasta baza de date va creste anual cu 14.000 inregistrari si accesul la ea va fi concurent s-a ales implementarea unei baze de date Oracle.

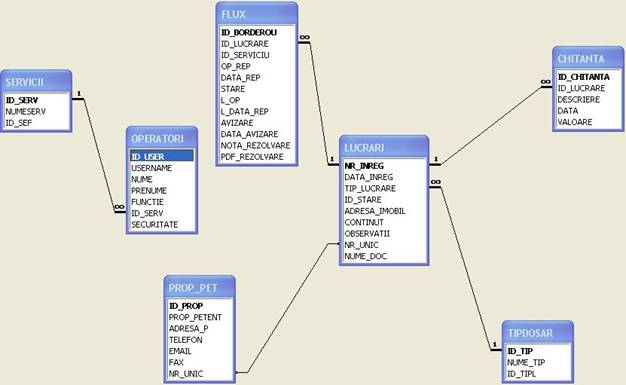

Diagrama relationala a bazei de date

Descriere entitati, atribute, relatii

Operatori

Tabela OPERATORI va retine date referitoare la userii aplicatiei specificand serviciul din care fac parte si nivelul de securitate.

-- Create table
create table OPERATORI
(
ID_USER NUMBER not null,
USERNAME VARCHAR2( ),
NUME VARCHAR2( ),
PRENUME VARCHAR2( ),
FUNCTIE VARCHAR2( ),
ID_SERV NUMBER not null,
SECURITATE NUMBER
)
-- Create/Recreate primary, unique and foreign key constraints
alter table OPERATORI
add primary key (ID_USER)
using index
tablespace USERS
pctfree
initrans
maxtrans
storage
(
initial K
minextents
maxextents unlimited
);
alter table OPERATORI
add foreign key (ID_SERV)
references SERVICIU (ID_SERV);
-- Create/Recreate check constraints
alter table OPERATORI
add check (securitate IN (

Servicii

Tabela „servicii” va retine date despre un serviciile institutiei, deasemenea se va specifica si seful fiecarui departament.

-- Create table
create table SERVICIU
(
ID_SERV NUMBER not null,
NUMESERV VARCHAR2( ),
ID_SEF NUMBER
)

-- Create/Recreate primary, unique and foreign key constraints
alter table SERVICIU
add primary key (ID_SERV)
using index
tablespace USERS
pctfree
initrans
maxtrans
storage
(
initial K
minextents
maxextents unlimited
);

Petenti

Entitatea Petenti va retine date despre deponenti lucrarilor sau proprietarilor imobilelor care fac obiectul lucrarii.

Referat: Referat la informatica - retele de calculatoare Eseu: Liste circulare simplu inlantuite

-- Create table
create table PROP_PET
(
ID_PROP NUMBER not null,
PROP_PETENT VARCHAR2( ),
ADRESA_P VARCHAR2( ),
TELEFON VARCHAR2( ),
EMAIL VARCHAR2( ),
FAX VARCHAR2( ),
NR_UNIC VARCHAR2( -- Create/Recreate primary, unique and foreign key constraints
alter table PROP_PET
add primary key (ID_PROP)
using index
tablespace USERS
pctfree
initrans
maxtrans
storage
(
initial K
minextents
maxextents unlimited
);

Lucrari

In entitatea „Lucrari” se vor retine informatii despre toate lucrarile intrate in registratura.

-- Create table
create table LUCRARI
(
NR_INREG NUMBER,
DATA_INREG DATE,
TIP_LUCRARE NUMBER,
ID_STARE NUMBER,
ADRESA_IMOBIL VARCHAR2( ),
CONTINUT VARCHAR2( ),
OBSERVATII VARCHAR2( ),
NR_UNIC VARCHAR2(

NUME_DOC VARCHAR2(

NUME_DOC_SOLUTIE VARCHAR2( -- Create/Recreate primary, unique and foreign key constraints
alter table LUCRARI
add unique (NR_INREG)
using index
tablespace USERS
pctfree
initrans
maxtrans
storage
(
initial K
minextents
maxextents unlimited
);
alter table LUCRARI
add unique (NR_UNIC)
using index
tablespace USERS
pctfree
initrans
maxtrans
storage
(
initial K
minextents
maxextents unlimited
);

Flux

Tabela „flux” este cea mai importanta tabela a fluxului de documente. In aceasta tabela vor insera date sau vor face update toti utilizatorii aplicatiei.       Practic se determina cand si cine a rezolvat o anumita lucrare si ce rezolvare a dat. Tot prin intermediul acestei tabele se pot repartiza lucrarile intre departamente sau intre operatori. O inregistrare reprezinta este considerata ca fiinsd in lucru daca starea eu este setata pe 1 iar daca starea ei este 0 atunci lucrarea a fost deja solutionata.

-- Create table
create table FLUX
(
ID_BORDEROU NUMBER not null,
ID_LUCRARE NUMBER not null,
ID_SERVICIU NUMBER,
OP_REP NUMBER,
DATA_REP DATE,
STARE NUMBER,
L_OP NUMBER,
L_DATA_REP DATE,
AVIZARE CHAR( ),
TIP_REZOLVARE NUMBER,
DATA_AVIZARE DATE,
NOTA_REZOLVARE VARCHAR2( ),
PDF_REZOLVARE VARCHAR2( -- Create/Recreate primary, unique and foreign key constraints
alter table FLUX
add constraint KEIE primary key (ID_BORDEROU,ID_LUCRARE)
using index
tablespace USERS
pctfree
initrans
maxtrans
storage
(
initial K
minextents
maxextents unlimited
);
-- Create/Recreate check constraints
alter table FLUX
add check (stare in ( ));
alter table FLUX
add check (avizare IN ('A' 'R'

TipDosar

Entitatea „TipDosar” va retine diferitele tipuri de lucrari care vor intra in lucru, pe baza acestor tipuri se vor stabili termenele de rezolvare pentru ficare lucrare in parte.

De asemenea se va retine daca lucrarea este de tip tehnic sau cerere urmand ca acestea sa intre pe fluxuri diferite de rezolvare.

-- Create table
create table TIPDOSAR
(
ID_TIP NUMBER not null,
NUME_TIP VARCHAR2( ),
ID_TIPL NUMBER
)

-- Create/Recreate primary, unique and foreign key constraints
alter table TIPDOSAR
add primary key (ID_TIP)
using index
tablespace USERS
pctfree
initrans
maxtrans
storage
(
initial K
minextents
maxextents unlimited
);

Relatia „apartine”

Legatura intre tabelele Operatori si Servicii se realizeaza prin intermediul relatiei „apartine” care are cardinalitatea 1 la m adica mai multi operatori apartin unui serviciu.

In acest caz cheia primara din tabela Servicii devine cheie externa in tabela Operatori.

Relatia „este”

Aceasta relatie defineste legatura dintre tabelele Lucrari si Tipdosar. Cardinalitatea intre aceste entitati este de m la 1, adica cheia primara din tabela Tipdosar devine coloana in tabela Lucrari.

Relatia „depune”

Legatura dintre tabelele Lucrari si Pet_Prop este de cardinalitate 1 la 1, considerandu –se ca un petent depune la un moment dat o singura lucrare pentru solutionare. In implementarea acestei relatii s-a folosit in fiecare din cele doua tabele coloana de legatura nr_unic.

2.2.10. Relatia „inclusa”

Aceasta legatura se realizeaza intre tabelele Lucrari si Flux avand o cardinalitate de 1 la m. O lucrare poate sa apara de mai multe ori in flux astfel cheia primara nr_inreg devine coloana in tabela Flux.
