Configurarea aplicatiilor opnet



Configurarea aplicatiilor opnet


CONFIGURAREA APLICATIILOR


1.  Obiective


OPNET este prevazut cu un numar de modele de aplicatii standard ca ftp, http, email, etc. Acestea pot fi folosite pentru a genera trafic discret in modelul retelei.


Obiectivele laboratorului sunt:

Configurarea fluxurilor traficului aplicatiilor folosind standard applications.



Evaluarea performantelor retelei


2. Specificarea cerintelor aplicatiei


2.1. Configurarea nodurilor


Nodurile care suporta Standard Applications sunt WS (workstation), server si modele LAN.


Aplicatii standard (Standard Applications):


Toate aplicatiile standard, cu exceptia vocii (Voice) si video-conferinta (Video Conference) sunt de tip client server, adica profilele care contin aceste aplicatii sunt suportate de nodurile WS si serviciile pentru aceste aplicatii sunt suportate pe noduurile de tip server.

Aplicatiile Voice si Video Conferencing lucreaza intre client client, adica profilele care contin aceste aplicatii si servicii sunt suportate de nodurile WS

Modelele avansate de pe nodurile server (adica modele server cu an _adv) pot suporta profile si servicii, deci ele pot lucra ca servere sau clienti.


2.2. Specificatia aplicatiilor standard


Pentru configurare se folosesc urmatoarele obiectele de configurare dezvoltate de OPNET

Application Definition

Pofile Definition



2.2.1. Definirea aplicatiilor


OPNET defineste modele de aplicatii standard care permit capturarea caracteristicilor specifice ale aplicatiei pe care acestea le reprezinta.

Aplicatiile standard pot fi FTP, e-mail, Remote Login, Video Conferencing, Database, HTTP, Print, Voice.

Majoritatea aplicatiilor sunt de tip client-server, in care

o      clientul emite o cerere si

o      serverul, care receptioneaza aceasta cerere, trimite catre client un raspuns.


Fig. Arhitectura client-server


a. FTP (File Transfer Protocol).


Aplicatia FTP permite transferul unui fisier intre un client si un server.

FTP utilizeaza doua comenzi de baza:

o      "get" - controleaza transferul fisierului de la un server distant,

o      "put" - controleaza transferul fisierului la un serverul distant.

Pentru protocoalele de transport orientate pe conexiune (ex. TCP), pentru fiecare transfer de fisier se deschide o conexiune de transport. TCP este protocolul implicit de transport pentru aceasta aplicatie.

Rata cu care se realizeaza cererea de transfer fisier este independenta de raspunsurile receptionate, astfel ca se poate emite o noua cerere inainte de a primi raspunsul la o cerere anterioara.

Pentru fiecare sesiune independenta FTP este necesara configurarea atributelor, pe baza carora modelul OPNET va genera traficul pentru simulare.

Pentru a obtine numarul de conexiuni FTP deschise, OPNET foloseste un analizor de protocol. Pentru fiecare conexiune exista o conexiune de control si o conexiune de date. Numarul de transferuri de fisiere va fi egal cu numarul de conexiuni impartit la doi.

o      Comanda FTP "put" are ca rezultat o conexiune de la client la server.

o      Comanda FTP "get" are ca rezultat o conexiune de la server la client.


b. E-mail


Protocolul folosit in mod implicit de aplicatia e-mail este TCP. Aplicatiile de e-mail moderne folosesc, pentru transferul e-mailul de la client la server, SMTP (Simple Mail Transfer Protocol) si POP (Pop Office Protocol).

Pentru transportul e-mailului se deschide o conexiune intre client si server.

Rata de transmisie este independenta de rata de receptie.

Mesajele sunt transmise si receptionate printr-o singura conexiune de transport TCP.

OPNET foloseste un analizor de protocol pentru a determina protocoalele suportate.

Se configureaza filtrele analizorului pentru a captura trafic de e-mail si se monitorizeaza schimbul de e-mailuri intre client si server, evaluat prin numar de bytes transferati de la server la client si invers.


Average e-mail size = (total number of bytes)/( number of e/mail exchange).


c. Remote Login.


O aplicatie Remote Login in OPNET modelaza un scenariu de logare distanta. Utilizatorul se conecteaza la o masina diferita si interactioneaza cu sistemul de operare al gazdei distante (remote host).

Protocolul de transport folosit in mod implicit este TCP.

Traficul in interiorul unei conexiuni (modelat ca o conexiune independenta TCP) este reprezentat de atributele traficului gazdei (host)(trafic receptionat de client)  si ale traficului terminal (trafic transmis de client).

d. Aplicatia video-conferinta (Video Conference)


O aplicatie Video Conference permite utilizatorului sa transfere cadre streaming video prin retea.

Protocolul de transport folosit este UDP (User Data Protocol)

Se deschide cate o sesiune de transport TCP pentru fiecare fiecare conferinta deschisa printr-o conexiune TCP independenta.


e. Aplicatia Database


O aplicatie de baze de date permite utilizatorului sa memoreze informatie si accesul la informatiile inregistrate.

Operatiile pe bazele de date sunt de doua feluri:

Database entry,

Database query.

Cererile unei tranzactii se executa independent de raspunsuri. O noua cerere poate fi initiata inainte ca cea anterioara sa fie servita.


f. Aplicatia HTTP


Modelele aplicatiei HTTP modeleaza Web Browsing.

Utilizatorul incarca o pagina de la un server distant.

Pagina poate contine text, informtie grafica.

Protocolul de transport folosit de aplicatie este TCP.

Pentru fiecare cerere de pagina HTTP se deschid multimple conexiuni TCP pentru transferarea continutului de obiecte incapsulate in pagina.

Atributele serviciului HTTP impun evaluarea comportarii utilizatorului. De ex., pentru a configura "page interarrival time" , trebuie monitorizata activitatea de cautare a utilizatorului.  Un  firewall poate fi o sursa buna de informatii privind average page downloads si number of bytes transferred.


Numarul de obiecte inline reflecta indica numarul de elemente grafice pe o pagina.


g. Print


O aplic atie print permite utilizatorului sa initieze joburi Print.

Protocolul de transport implicit folosit de aceasta aplicatie este TCP. Pentru fiecare job se creaza o conexiune TCP.


h. Voice


Aplicatia vocala permite stabilirea unui canal virtual intre doi clienti care pot comunica folosind semnale vocale digitale codate.

Protocolul de transport folosit pentru aceasta aplicatie este UDP (User Data Protocol).

Un apel vocal are ca efect interconectarea a doi clienti. Nu este implicat in conversatie un server.

Parametri pentru ambele directii de intrare si de iesire ale unui apel telefonic sunt configurati de client.

Clientul sursa poate stopa discutia cand destinatarul vorbeste. Silence length se refera la pauza dintre talk spurts.


3. Descrierea scenariului standard apllication


3. 1. Retea folosita pentru configurarea pe baza aplicatiilor standard


Se va realiza modelul retelei din fig. 1, care foloseste obiectele prezentate in tabelul 1.

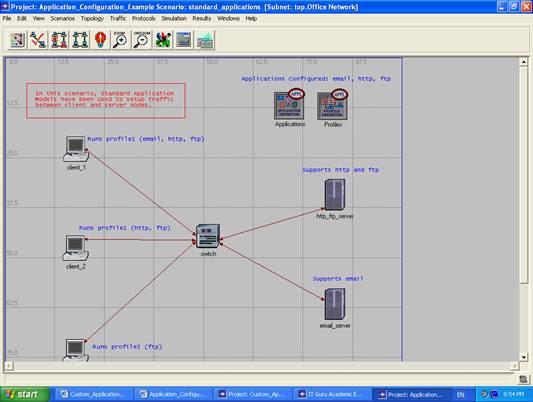

Fig.1.  Model de retea folosit pentru configurarea aplicatiilor


Tabelul 1. Obiecte folosite pentru modelarea retelei din fig.1

Tip obiect

Nume

Profile

Servicii

Application Definition

Application


Email(MediumLoad)

http(Heavy Browsing)

ftp(High Load)

Profile Definition

Profile

Profile1:

email,http,ftp

Profile2:  http, ftp

Profile3:  ftp


ethernet_wkstn_adv

Client_1

Client_2

Client_3

Profile1

Profile2

Profile3


ethernet16_switch

Switch



ethernet_server_adv

http_ftp_server

email_server


http,  ftp

10BaseT



email


3.2. Configurarea aplicatiilor


Aplicatiile folosite in acest scenariu sunt: email, http si ftp. Ele pot fi configurate folosind obiectul Aplication Definitions conform tabelului 1 .



3.3. Configurarea profilelor (Profile Definition)


Se va folosi pentru configurarea profilelor obiectul Profile Definition  din Object Palette.


Ne propunem ca in acest scenariu sa configuram trei profile

profile1 care include aplicatiile: email, ftp, http

profile2 care include aplicatiile: ftp, http

profile3 care include aplicatia ftp.



3.4.    Configurarea terminalelor WorkStation conform tabelului 1.



3.5.    Configurarea serverelor conform tabelului 1.



3.6. Colectarea statisticilor pentru retele configurate pe baza aplicatiilor standard


In scenariul Standard _Applications se va configura colectarea urmatoarelor statistici la nivel de client si/sau  servere.


Global Statistics

Email              → All

Ftp                  → All

Http                → All


Node Statistics

Client Email    → All

Client Ftp       → All


Client Http     → All

Server Email   → All

Server Ftp       → All

Server Http     → All

TCP                 → All

UDP                 → All


Link Statistics

Point-to-point            → All



3.7. Executia simularii si analiza rezultatelor


Se lanseaza in executie simulatorul si se analizeaza ststisticile configurate.


Timpul stabilit pentru simulare va fi 8 ore.

4. Desfasurarea lucrarii de laborator.


4.1. In directorul SIT se creeaza directorul G_451HaOPNETLab2 folosind:



File → New → Folder


4.2. Se lanseaza in executie IT Guru.


4.3. Se selecteaza directorul in care vor fi plasate fisierele proiectului.

File →  Model Files →Add Model Directory


Se selecteaza directorul in care se va lucra (in acest director vor fi salvate fisierele proiectului curent)   . . . Gr_451HaOPNETLab2. Acest director este setat ca director de lucru:

Working Directory


4.4. Se creaza un proiect nou numit Application_Configuration

Se selecteaza

File → New → Project si se definesc

Numele proiectului:  Application_Configuration

Numele scenariului:  Standard_Applications

Valorile cerute in fereastra de dialog


Dialog Box Name

Value

1. Initial Topology

Create Empty Scenario

2. Choose Network Scale

Office

3. Specify Size

150 m x 100 m

4. Select Technologies

Sm_Int_Model_List

5. Review

Check values, then click OK.


4.4.1. Se creeaza scenariul  Standard_Applications


  • Se construieste modelul de retea conform indicatiilor din cap.3.1.
  • Se realizeaza configurarea aplicatiilor email, http, ftp folosind obiectul Application Definition.
  • Se definesc trei profile: profile1 (email, htttp, ftp), profile2 (http, ftp) si profile3 (ftp) folosind obiectul Profile Definition.
  • Se configureaza obiectele Client 1, Client 2, Client 3
  • Se configureaza serverele aplicatiei.
  • Se salveaza scenariul construit.

4.4.2. Se definesc statisticile de colectat conform indicatiilor din cap.3.6.


4.4.3. Se realizeaza executia simulatorului pentru scenariul Standard_Applications


4.4.4. Se analizeaza rezultatele obtinute.


5. Tema pentru studenti:


5.1. Sa se defineasca tipurile de aplicatii configurate pentru reteaua analizata in aceasta lucrare


5.2. Care sunt profilele create in reteaua analizata cu OPNET-ul


5.3. Sa se defineasca statisticile globale (Global Ststistics) si statisticile individuale pe noduri (Nodes Statistics) care pot fi obtinute in urma simularii retelei pentru aplicatiile folosite (email, ftp si http).


Statistici globale

Atribute controlate

Email


ftp


http




Statistici pe noduri

Atribute controlate

Client email


Client ftp


Client http


Server email


Server ftp


Server http




5.4.Se analizeaza urmatoarele rezultate



Statistici globale

Atribute Aplicatie

Valori medii

Email

FTP

HTTP

Traffic Sent (bytes/sec)




Traffic Sent (packets/sec)




Traffic Received (bytes/sec)




Traffic Received (packets/sec)




Download Response Time (sec)




Upload Response Time (sec)




Page Response Time (sec)






Statistici pe nod la nivel de Server

Atribute Aplicatie

Valori medii

Email

FTP

HTTP

Traffic Sent (bytes/sec)




Traffic Sent (packets/sec)




Traffic Received (bytes/sec)




Traffic Received (packets/sec)




TCP

Load (bytes/sec)

Traffic Received (bytes/sec)




UDP

Traffic Sent (bytes/sec)

Traffic Received (bytes/sec)










Statistici pe nod la nivel de Client

Atribute Aplicatie

Valori medii

Email

FTP

HTTP

Client

Traffic Sent (bytes/sec)

Traffic Received (bytes/sec)




TCP

Load (bytes/sec)

Traffic Received (bytes/sec)




UDP

Traffic Sent (bytes/sec)

Traffic Received (bytes/sec)




Traffic Received (packets/sec)




Download Response Time (sec)




Upload Response Time (sec)




Page Response Time (sec)






Atribute

Link

Utilization

Throughput (bits/s)

Queuing delay


Client 1- Switch







Client 2- Switch







Client 3- Switch







Switch - Ftp_Http_server







Switch - Email _server
