3D Max - interfata 3D Studio max

3D Max curs

Obiectul cursului prezentarea tehnologiilor informatice utilizate la prezentarea ('ambalarea') corespunzatoare a informatiei :

realizarea secventelor animate ;

realizarea si manipularea imaginilor ;

realizarea si integrarea sunetului ;

Instrumentele care se vor studia si utiliza :

3D Studio MAX (modelare 3D, animatie)

Volumul de activitate : 2 ore curs, 1 ore aplicatii

Cunostinte initiale necesare

Bazele utilizarii calculatorului IBM-PC,

Proiectarea asistata de calculator

realizarea independenta a unor animatii 3D complexe ;

3D STUDIO este specializat in crearea si animarea unor obiecte virtuale. Programul permite modelarea corpurilor (deformare, adaugarea unei texturi etc.) si deplasarea lor, putand impune traiectorii si legi de miscare.

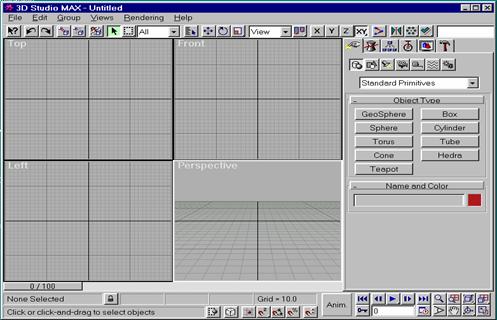

3DStudio MAX are o interfata unica pentru crearea obiectelor si animarea lor. Ca si alte aplicatii WINDOWS 3D STUDIO ofera un spatiu de lucru, butoane, un panou de comanda, o bara de stare si un sistem de control al desfasurarii deplasarilor in timp.

derularea animatiei

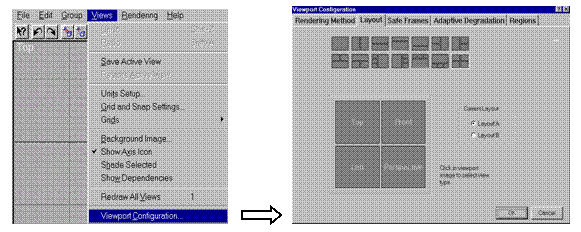

Configurarea vederilor (de sus, din fata, din stanga, in perspectiva - aceasta fiind aranjarea implicita) este posibila alegand vederile si amplasarea lor pe ecran selectand : Views Viewport Configuration Layout

Acelasi efect se obtine cu mouse-ul : clic cu butonul din dreapta intr-o fereastra care apare in Layout, sau clic cu acelasi buton pe titlul unei vederi (viewport) din spatiul de lucru. In ambele cazuri apare un meniu derulant si se selecteaza configuratia dorita.

Vederile se aleg cunoscand caracteristicile lor :

reprez. in perspectiva, cu linii de fuga, reda imaginea reala a obiectului;

utilizator, axonometrica, fara linii de fuga;

Proiect: Amortizarea in functie de unitatile produse Referat: Dezvoltari privind analiza imobilizarilor corporale

- din fata,din spate, de sus, de jos, din stanga, din dreapta;

- camera, reda imaginea obiectului vazut printr-o camera de luat vederi.

Butoanele de transformare de vizualizare standard : zoom, cadraj, deplasare, rotatie, dimens.normala / extinsa se afla la baza ecranului, in dreapta :

	Comut. dimens.normala - extinsa

Axele, X, Y, si Z, formand un sistem triortogonal, permit restrictionarea deplasarilor unui obiect. 3D Studio MAX opereaza cu 3 sisteme de coordonate :

sistemul de coordonate general - defineste pozitia obiectului in raport cu o origine a spatiului virtual;

sistemul de coordonate local - defineste originea si orientarea unui obiect in raport cu sistemul general si pozitioneaza elementele sale componente ;

sistemul de coordonate de mapare (UVW) - se aplica doar imaginilor in format bitmap utilizate ca si texturi ale obiectelor

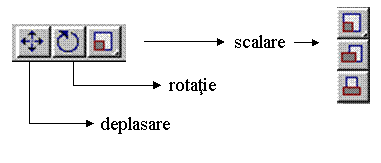

Transformarile folosite pot fi simple manipulari (deplasari,rotatii),

sau redimensionari (scalari).

Butonul pentru scalare provoaca afisarea unui meniu derulant care permite selectarea modului de scalare dorit : uniforma dupa cele trei axe, neuniforma, combinata.

La definirea unei transformari se poate defini de asemenea centrul folosit la realizarea transformarii :

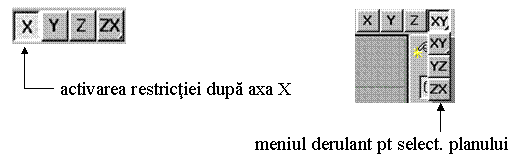

Restrictionarea deplasarii ofera posibilitatea de a opera transformari dupa o anumita axa sau dupa un anumit plan. Modul normal de lucru al aplicatiei 3D Studio MAX este mentinerea in stare activa a tuturor butoanelor (X, Y si Z), ceea ce permite deplasarea libera a obiectelor in spatiul virtual. Exista insa posibilitatea de a deplasa obiectele doar dupa o axa, activand unul dintre butoane, sau dupa un plan, alegandu-se planul dorit din meniul derulant corespunzator :

O facilitate in plus este utilizarea tastaturii pentru schimbarea restrictiilor:

Impunerea unei deplasari prin

valori absolute sau relative

Grila permite cunoasterea pozitiei obiectului. Exista doua tipuri de grile:

grile locale (in numar de 3) - vizibile in momentul creerii obiectului :

grila verticala (corespunzatoare planului XY);

grila laterala, (corespunzatoare planului YZ);

grila orizontala, (corespunzatoare planului XZ).

obiectul-grila - faciliteaza pozitionarea unui obiect pe o grila atipica (de ex. inclinata)

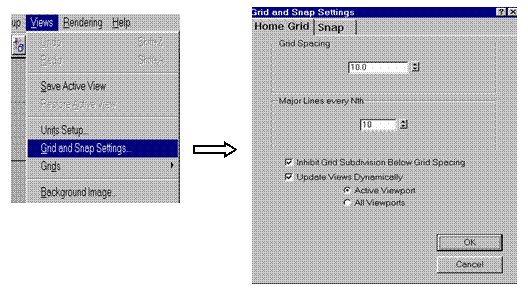

Pasul grilei si culoarea fondului se stabilesc selectand Views

Grid and Snap Settings Home Grid    pentru pasul grilei

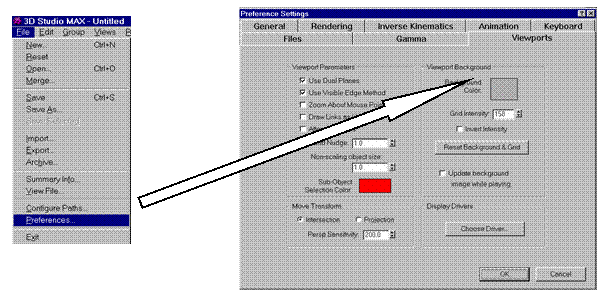

respectiv File Preferences Viewports Background Color pentru schimbarea culorii fondului.

Exercitii fundamentale :

a)     deschiderea unui nou document

Deschiderea unui nou document se poate face in doua moduri:

in urma reinitializarii interfetei cu File Reset, in acest caz sunt restaurati toti parametri definiti implicit de 3D Studio MAX, pierzandu-se parametrii provizorii stabiliti intr-o sedinta de lucru anterioara ;

se poate deschide un document cu File New, in acest caz apare o caseta de dialog, propunandu-ne 3 posibilitati:

b)    crearea obiecteloor (primitivelor grafice) elementare

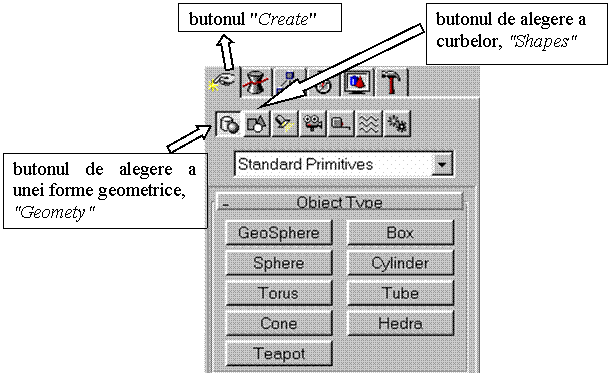

1. Se apasa butonul Create

2. Se selecteaza o categorie : forma geometrica 3D, curba, sursa de lumina, camera de luat vederi ;

3. Se selecteaza obiectul (cilindru, sfera, . ) ;

4. Se deseneaza obiectul in viewportul potrivit (vederea potrivita) ;

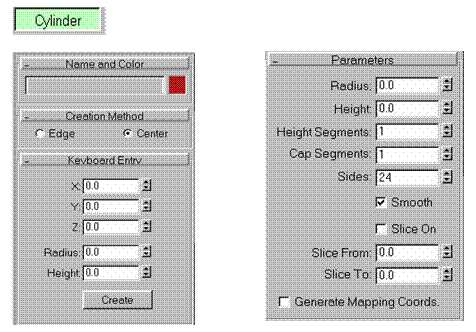

5. Se impun dimensiunile corecte ale obiectului ;

6. Se deplaseaza obiectul in pozitia dorita (translatii, rotatii).

Rezultat posibil :

Exemplu:

Sa se modeleze obiectele din figura:

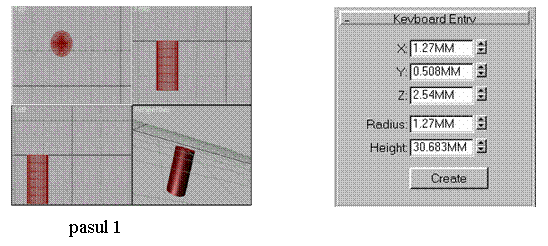

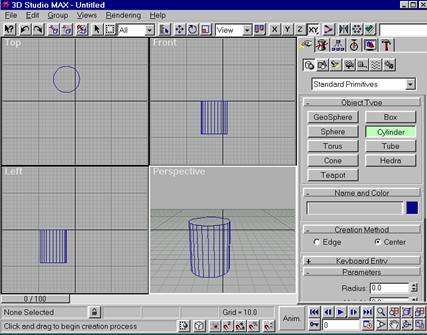

Pasul 1 generarea cilindrului ;

Pasul 2: generarea torului ;

Pasul 3: deplasarea torului ;

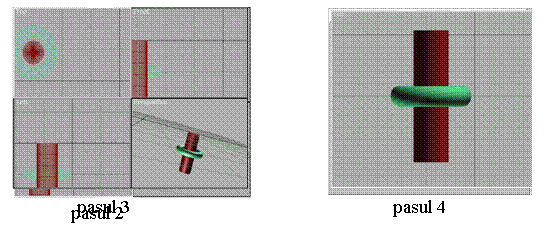

Pasul 4: vizualizarea obiectelor.

(obs. generarea si deplasarea obiectelor se vor face succesiv cu ajutorul mouse-ului, respectiv introducand valori de la tastatura)

sau
