Wacom Graphire 2 manual

Wacom Graphire 2, manual de Folosire pentru Windows, 20 februarie 2001

Dreptul de autor-compania Wacom, Editie limitata, 2001

Toate drepturile sunt rezervate. Nici o parte din acest manual nu poate fi reprodusa cu exceptia celor pentru uzul personal. Compania Wacom isi rezerva drepturile sa revizuiasca aceasta publicatie fara obligatia de a furniza date sau notoificari despre schimbarile ulterioare. Wacom isi da silinta sa furnizeze informatiile corecte din acest manual. Oricum Wacom isi rezerva dreptul sa schimbe orice specificatie sau configratie a produsului la discretia lui, fara anunt anterior si fara obligatia sa include aceste schibari in manual.

MARCA

Wacom este o marca inregistrata. QuickPoint, DuoSwitch si DualTrack sunt marci ale companiei Wacom, in editii limitate. Adobe, Acrobat si Photoshop sunt marci ale companiei Adobe, care pot fi inregistrate in siguranta. Microsoft, IntelliMouse, Windows si Windows NT sunt de asemenea marci inregistrate apartinand companiei Microsoft din Statele Unite si din alte tari. Orice companie aditional si produs mentionate in acest document pot fi inregistrate. Wacom nu isi asuma responsabilitatea in privirea folosirii acestor produse.

INTERFERENTA RADIO-TV

Echipamentul descris in acest manual genereaza,foloseste si poate sa iradieze frecventa radio. Daca nu este instalat si folosit in mod corespunzator, poate sa intervina in receptia radio tv.

ANUNTUL DE LA FCC

Acest echipamentu a fost testat si a fost compatibil cu cerintele pentru un serviciu digital Class B. Acest limitele sunt proiectate sa furnizeze protectia rezonabila impotriva interventiei daunatoare intr-o instalare proprie.

Dvs puteti sa determinanti daca tableta cauzeaza puterea necesara la oprire.

Daca interventia se opreste, probabil a fost cauzata de pilula.

Daca pilula dvs cauzeaza interventia la radio sau receptia de televiziune, dvs puteti sa corectati interventia folosind una dintre masurile de mai jos :

-Rotiti antenna televizorului sau a radioului pana cand interventia se opreste

-Miscati pilula mai departe de radiu sau de televevizor

Daca este necesar consultati un dealer Wacom sau un specialist radio - tv.

DECLARATIA COMUNITATII EUROPENE

Tabletele XD-0405-R, XD-0608-R, XD-0912-R, XD-1212-R, XD-1218-R, XD-0405-U, XD-0608-U, XD-0912-U, XD-1212-U, XD-1218-U au fost testate si s-a dovedit ca ele corespund cerintelor normelor europene :

-EN 55024 ( imunitate electromagnetica )

-EN 55022 ( emisia electromagnetica )

Datorita rezultatelor acestor teste, Wacom a declarat ca produsul corespunde Articolului 10.1 al Directiei Consiliului European 89/336/EEC, 73/23/EEC.

Produsul trebuie intotdeauna sa fie instalat si folosit conform instructiunilor date in manualul de utilizare. Orice schimbare sau modificare a acestui produs, care nu a fost autorizata de Wacom va invalida aceasta declaratie.

DESPRE MANUAL

Acest manual interactiv ofera acces rapid la informatiile despre utlilizarea Graphire2.

- Cuprinsul va permite sa mergeti direct la un subiect facand click pe el

Folosind Graphire2 veti descoperi o multitudine de trasaturi stiloului si mouse-ului Graphire2, inclisiv o descriere a uneltelor Graphire2. Aceasta sectiune mai include si exercitii pentru incepatori.

Personalizarea va descrie cum puteti sa schimbati setarile panoului de control astfel incat sa va setati stiloul si mouse-ul unui stil de lucru cat mai usor.

-Caracteristicile avansate permit si personalizarea stiloului si al mouse-ului Graphire2

-Aveti necazuri ? Aveti nevoie de sprijin tehnic ?

Aici veti descoperi raspunsurile intrebarilor dumneavoastra

-Anexele contin informatii despre dezinstalarea si inregistrarea tabletei , specificatiile produsului, informatii despre licenta si garantia produsului, precum si o lista cu accesorii. Daca folositi mai multe tabete veti gasi instructiuni despre instalarea si folosirea tabletelor multiple.

Nota : Acest manual nu contine informatii despre instalarea tabletei dumneavoastra. Pentru detalii despre instalarea prudusului va rugam sa contactati ghidul produsului dumneavoiastra sau software-ul de instalare (situate pe Cd-ul tabletei Wacom ).

Informatii care nu sunt incluse in acest manual :

• informatii cu privire la calculatorul dumneavoastra
• informatii despre sistemul de operare
• informatii despre alte tablete Wacom
• informatii despre software-ul de aplicare. Multe aplicatii grafice au fost construite pentru a suporta caracteristicile Intuos2 ( presiunea-senzitivitatea, simulatorul de pensula, navigare 3D cu mouse-ul 4D. Pe site-ul Wacom puteti gasi o lista cu aplicatiile care suporta aceste caracteristici

Cea mai buna sursa pentru informatiile de mai sus este manualul si discurile primate odata cu harware-ul, sistemul de operare sau alte tablete Wacom.

FOLOSIREA GRAPHIRE2

Aceasta sectiune va introduce in lumea stiloului si al mouse-ului graphire2. Cititi urmatoarele sectiuni. daca sunteti incepator in folosirea tabletelor grafice. Ele va descrie uneltele Graphire si va explica cum sa le folositi odata cu tableta.

CARACTERISTICI SI ASPECT

SETAREA SUPRAFETEI DE LUCRU

LUCRUL CU TABLETA

FOLOSIREA STILOULUI GRAPHIRE2

FOLOSIREA MOUSE-ULUI GRAPHIRE2

INTERES FATA DE UNELTE SI PILULA

CARACTERISTICI SI ASPECT

Stiloul si mouse-ul Graphire2 este alcatuit din doua parti principale : o tableta grafica care serveste drept suprafata de lucru, si uneltele Graphire2 care se folosesc cu tableta.

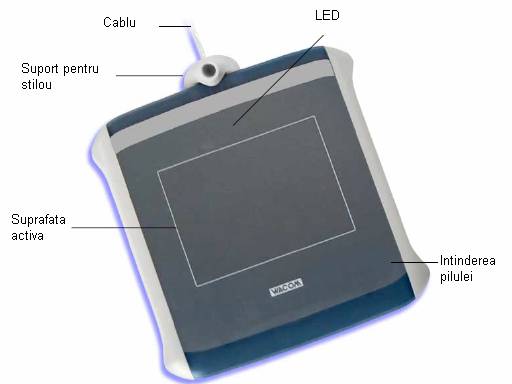

TABLETA GRAPHIRE 2

Nota : Pentru a invata mai multe despre tableta dumneavoastra, vedeti "Lucrul cu tableta"

UNELTELE GRAPHIRE 2

Uneltele Graphire2 nu au fir, nici baterii.

Stiloul Graphire2 este o unealta senzitiva care se foloseste pentru editarea imaginilor si pentru desenare.

Mouse-ul Graphire2 este ideal pentru navigare, contine trei butoane care pot fi programate pentru functii diferite. De asemenea, butonul mijlociu este programabil si contine o rotita care poate fi folosita pentru scroll.

SETAREA SUPRAFETEI DE LUCRU

Organizati-va suprafata de lucru astfel incat sa puteti lucra confortabil. Pozitionati-va uneltele de intrare si tastatura astfel incat sa fie usor accesibile. Monitorul trebuie sa fie pozitionat astfel incat sa aveti o privire confortabila, fara a va obosi ochii.

Puteti atasa suportul pentru stilou pentru a va potrivi mai bine stilul de lucru. Pentru informatii suplimentare referiti-va la " Lucrul cu tableta "

LUCRUL CU TABLETA

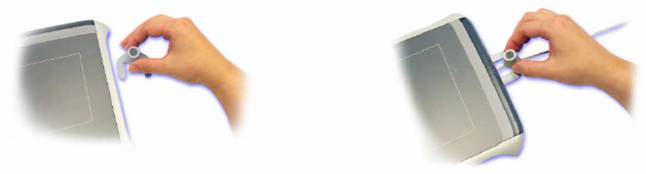

Tableta dumneavoastra vine cu un suport detasabil pentru stilou, si cu o intindere clara.

Pentru un stil de lucru cat mai comod,                                           Pentru a atasa suportul pentru stilou, asezati suportul

plasati suportul de stilou in apropierea tabletei                              langa cablul tabletei.Impingeti suportul stiloului, pana

cand acesta potriveste. Pentru a detasa suportul, trageti-l de langa tableta.

FOLOSIREA STILOULUI GRAPHIRE2

Stiloul Graphire2 este o unealta senzitiva, fara fir si fara baterie. Exista partu tehnici de forosire a stiloului Graphire : indicand, click,dublu-click si glisand. Cu putina practica, folosirea stiloului va deveni o a doua parte din dumneavoastra. Daca nu sunteti familiarizat cu folosirea stiloului, incercati unul din exercitiile de pe paginile urmatoare.

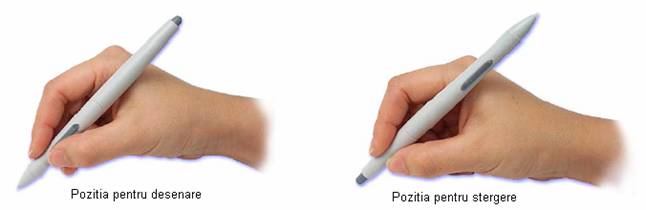

TINEREA STILOULUI

Tineti stiloul Graphire2 ca si cum ati tine in mana un stilou normal. Asigurati-va ca Duoswitch-ul este intr-o locatie convenabila, de unde il puteti accessa folosindu-va degetul mare, dar sa nu il apasati in timp ce desenati. Puteti sa inclinati stiloul in orice pozitie care sa fie cat mai confortabila pentru desenat

Important : Cand stiloul nu se aflla in folosinta, plasati-l in suportul pentru stilou, sau intindeti-l pe birou. Pentru a mentine senzitivitatea stiloului, nu il lasati in preajma altor obiecte de acest fel. Lasand pe tableta o unealta Graphire2, aceasta poate cauza conflicte cu cursorul de ecran in timpul folosirii altor dispozivite de indicare.

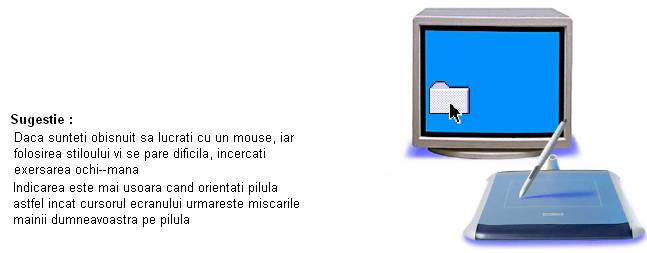

INDICAREA

Stiloul Graphire2 pozitioneaza indicatorul pe ecranul dumneavoastra. Puteti sa pozitionati cursorul pe ecran in doua moduri diferite : ca si un stilou (pen mode) , sau ca si un mouse (mouse mode).

- In modul stiloului, suprafata activa a pilulei este o reprezentrare identica cu cea a unei harti, unde fiecarui punct al tabletei ii corespunde un punct de pe ecran, oriunde ati pozitiona stiloul pe tableta, cursorul ecranului va sari in puctul corespunzator.

Aceasta este setarea principala a stiloului Graphire2, facand posibila uramarirea-ceea ce nu este posibil cu un mouse.

- In modul mouse-ului, puteti sa  miscati cursorul cu o actiune similara unui mouse.

Incercati sa mutate cursorul ecranului ridicand si plasand stiloul intr-o locatie noua de pe tableta. Cursorul va sari insantaneu la noua pozitie.

CLICKUL

Pentru a face click, loviti usor tableta cu varful stiloului, sau apasati cu varful stiloului pe tableta. Incercati sa faceti click pe un folder, mutand cursorul pe acel folder, apoi apasati usor cu varful stiloului. Icoana ar trebui sa se activeze in momentul in care apasati.

Dublu-Click

Pentru a face dublu-click, loviti sau apasati repede tableta in acelasi loc. Seamana cu dublul-click al mouse-ului. Pute-ti face dublu-click si apasand partea superioara a comutatorului.

Incercati ambele metode de a face dublu-click deschizand un folder.

FOLOSIREA COMUTATORULUI

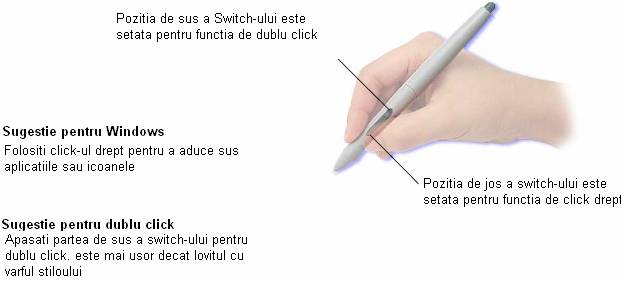

Stiloul Graphire2 este echipat cu un DuoSwitch. Acest switch are doua butoane programabile care pot fi selectate prin rotirea lui in orice directie. Puteti folosi DuoSwitch-ul arunci cand capatulo stiloului este in vecinanatea tabletei. Atunci cand folositit duoswitch-ul, nu este nevoie sa atingeti tableta cu stiloul.

Glisarea

Glisarea este folosita pentru a selecta sau a muta obiectele pe ecran. Pentru a glisa, intai selectati un obiect. Apoi apasati stiloul Graphire2 pe tableta si miscati-l dealungul acesteia. Obiectul selectat se va misca pe ecran. Pentru a selecta un text, mutate cursorul ecranului la inceputul textului, apoi miscati stiloul pe tableta pana cand textul este activat.

Pentru inceput, incercati sa mutate o icoana dealungul ecranului. Apoi, intr-un document, selectati un text prin apasarea si glisarea varfului de stilou.

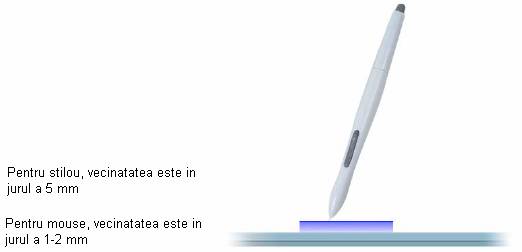

Vecinatatea

Stiloul este activate atata timp cat este in vecinatatea tabletei. Aceaasta va permite sa pozitionati cursorul ecranului, sau sa folositi comutatorul fara a atunge tableta cu varful stiloului. Atata timp cat stiloul ramane in vecinatatea tabletei, puteti sa trasati un desen, sau o fotografie.

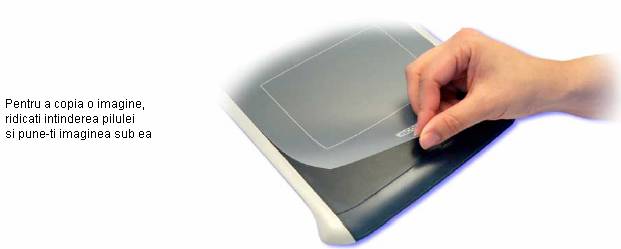

Plasati o fotografie pe suprafata tabetei, si incercati sa o trasati cu una din aplicatiile dumneavoastra.

DESENAREA CU PRESIUNE

Stiloul Graphire2 raspunde nuantei si miscarilor mainii. Multe aplicatii grafice au unelte de desenat care raspund presiunii supuse asupra stiloului. De exemplu, in unele programe, cursoarele sunt folosite pentru a varia caracteristicile pensulei (largime, culoare, opacitate ). Aceste caracteristici pot fi controlate mai bine cu ajutorul sensibilitatii de presiune a stiloului Graphire2.

Pentru a desena cu presiune, selectati sensibilitatea de presiune din paleta aplicatiilor. Aplicati diferite feluri de presiune in timp ce desenati pe suprafata tabletei. Apasati cu putere pentru a obtine linii groase sau culori dense. Apasati usor pentru a obtine linii subtiri si culori fine.

Pentru o lista de aplicatii grafice ce suporta presiunea, vizitati site-ul nostru.

STERGEREA

Radiera de pe stiloul Graphire2 functioneaza ca si o radiera de pe un creion. In aplicatii grafice ce suporta radiera, puteti sa stergeti in mod intuitive si firesc. Cand folositi radiera stiloului, aplicatia se va scimba automat pe modul radiera. Radiera nu este senzitiva, dar o puteti folosi pentru selectarea si stergerea textelor, sau a celulelor nedorite.

Incercati radiera deschizand un fisier text in care sa  scrieti niste cuvinte. folositi radiera pentru a selecta textul. Cand ridicati radiera, textul va fi sters. Pentru mai multe informatii despre folosirea radierei vedeti " Ajustarea radierei "

Pentru o lista de aplicatii grafice ce suporta radiera, vizitati site-ul nostru. Daca radiera nu este suportata de nici o aplicatie, o puteti folosi pentru navigare si desenare.

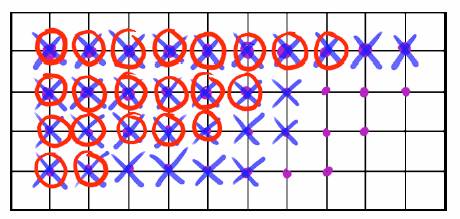

EXERCITIU DE COORDONARE OCHI-MANA

Daca folositi un mouse, va puteti aminti cat de mult a durat pana cand ati pozitionat cursorul pe ecran. De asemenea, si cu stiloul veti avea nevoie de putina exersare pentru a pozitiona cursorul in locul dorit. Acest lucru pare dificil la inceput, insa este mult mai rapid decat in modul mouse.

Acest exercitiu este special conceput pentru a exersa coordinarea ochi-mana in scopul folosirii stiloului Graphire2.

1. Deschideti orice apolicatie grafica. Folositi linia pentru a desena o grila dreptunghiulara, cu spatii intre 20-25 mm.
2. Folositi stiloul Graphire2 pentru a desena un punct la fiecare intersectie de linii
3. Desenati un X la fiecare intersectie de linii
4. Acum desenati un cerc in jurul fiecarei intersectii. Ecranul ar trebui sa arate in felul urmator

5. Stergeti ecranul si faceti un desen. Cu cat folositi stiloul mai mult timp, cu atat va deveni mai usoara desenarea.

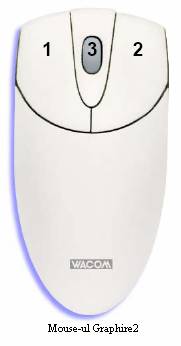

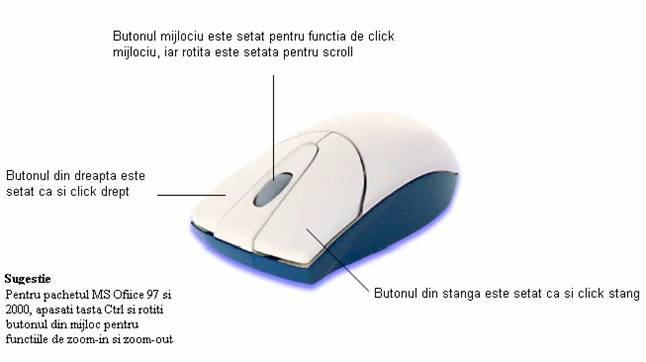

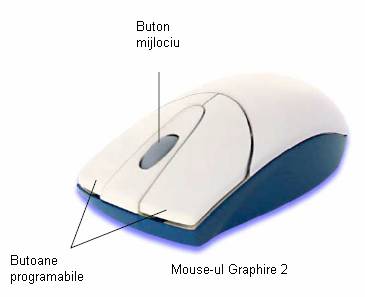

FOLOSIREA MOUSE-ULUI GRAPHIRE2

Mouse-ul Graphire2 este fara baterii si functioneaza pe tableta Graphire2. Miscand mouse-ul pe suprafata tabletei, puteti pozitiona cursorul ecranului precum faceti cu un mouse obisnuit. Butoanele sunt programabile. Rotita din mijloc este un buton mijlociu programabil, si o rotita pentru scroll.

Referat: Contabilitatea tertilor Referat: Structurarea elementelor de activ si pasiv dupa criterii financiare

Important : Cand folositi alte dispozitive de indicare, puneti mouse-ul Graphire pe birou, in caz contrat puteti creea conflicte cu cursorul ecranului.

Pentru a invata cu sa programati butoanele cititi "Personalizarea mouse-ului Graphire2 "

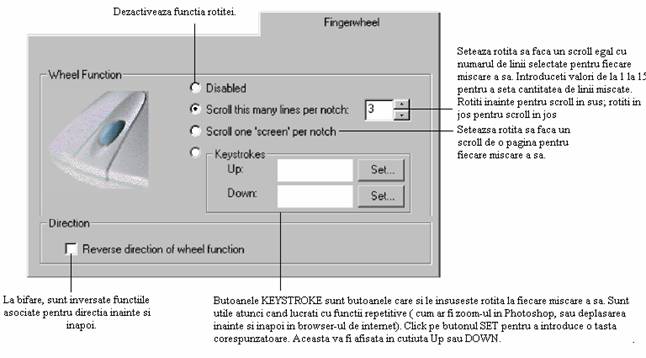

FOLOSIREA ROTITEI

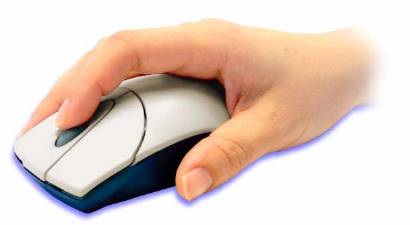

Pentru a folosi rotita, asezati-va man ape mouse-ul Graphire2 astfel incat degetul aratator sa fie pe rotita.

-Functia butonului : Pentru a folosi butonul apasati roptita in jos pentru a obtine un click.

-Scroll-ul : Scroll-ul este controlat de catre rotita. Rotiti in sus si in jos pentru a face un scroll. Din fabrica,la fiecare rotire, rotita este setata sa se deplaseze 3 linii in sus sau in jos.

INGRIJIREA UNELTELOR SI A TABLETEI

Mentineti curate uneltele si suprafata tabeltei. Praful si mizeria se pot depune pe unelte, cauzand uzura suprafelor tabletei. Curatati uneltele periodic cu o carpa umeda, pentru a preliungi viata tabletei si a uneltelor Graphire2. Puteti folosi si sapun lichid, diluat cu apa. Nu folositi lichide voilatile cum ar fi vopseaua sau benzina fiindca ar putea sa distruga carcasa de plastic.

Pastrati uneltele intr-un loc curat si ferit de umezeala. Temperatura camerei este cea mai indicata. Puteti sparge stiloul rasucind carcasa stiloului, caz in care pierdeti garantia.

Important : cand nu folositi stiloul, plasati-l in suportul sau, sau intindeti-l pe birou. Nu asezati stiloul intr-un recipient nepotrivit, pentru a ii mentine senzitivitatea varfului.

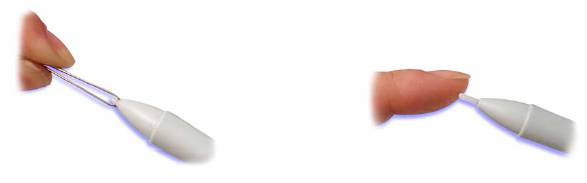

INLOCUIREA PENITEI

Penita se va folosi in mod normal. Cand aceasta devine prea scurta, sau cand manifesta puncte slabe, puteti sa o inlocuiti cu o alta penita.

1.     Smulge-ti varful vechi cu o penseta

2.     Impingeti noua penita in stiloul pana cand aceasta intra la locul ei/

PERSONALIZAREA

Dupa ce stapaniti bazele folosirii stiloului si mouse-ului Graphire2, veti dori sa personalizati felul in care lucreaza Graphire2. Acest capitol va descrie cum sa folositi panoul de control Wacom, pentru a ajusta setarile uneltelor si a tabletei.

Utilizatorii avansati pot invata cum sa optimizarea avansata creeand aplicatii specifice cum ar fi :

DESCHIDEREA PANOULUI DE CONTROL

CARACTERISTICILE PANOULUI DE CONTROL

PERSONALIZAREA STILOULUI SI AL MOUSE-ULUI

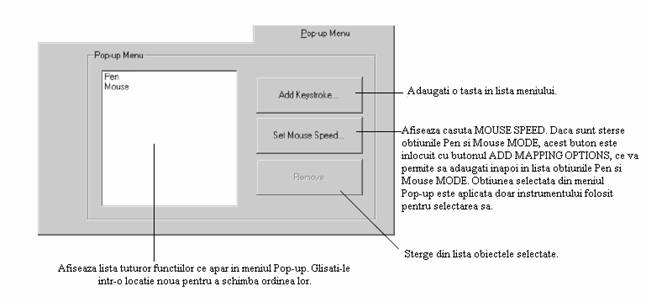

PERSONALIZAREA MENIULUI POP-UP

LUCRAND CU GRAPHIRE2

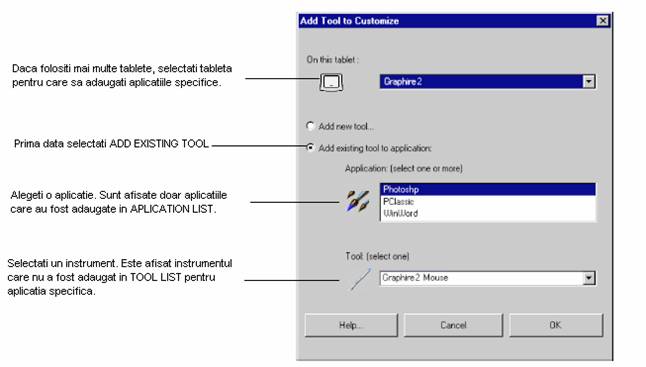

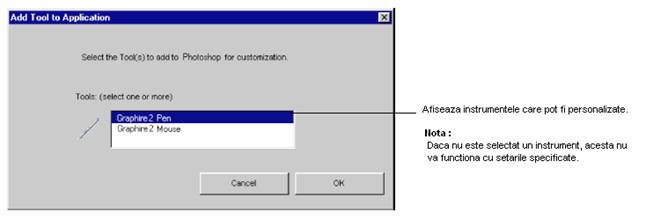

LUCRAND CU APLICATIILE SPECIFICE

MENIURILE JOASE

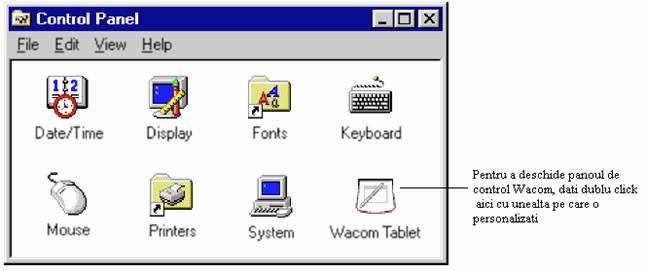

DESCHIDEREA PANOULUI DE CONTROL

Deschideti panoul de control cu unealta pe care doriti sa o personalizati.

1.     Folosind unealta, dati click pe butonul de START, apoi selectati SETTINGS si apoi CONTROL PANEL

2.     Dublu click pe icoana tabletei

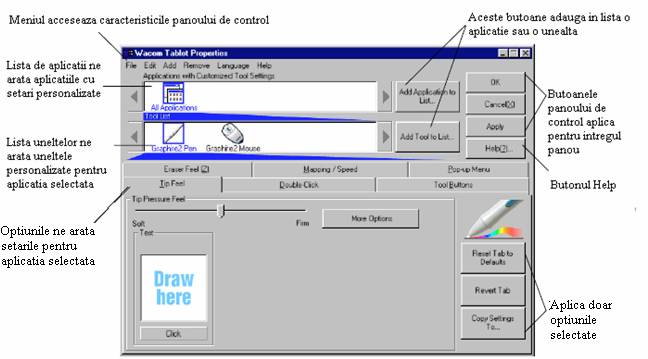

CARACTERISTICILE PANOULUI DE CONTROL

Folositi panoul de control Wacom pentru a personalize stiloul si mouse-ul

OBTIUNILE

Obtiunile va permite sa personalizati stiloul, tableta si mouse-ul Graphire2. cand deschideti panoul de control cu o unealta Graphire2, aceasta este selectata automat in TOOL LIST si sunt afisate taburile apropiate uneltei. Pentru a schimba setarile pentru alt obiect, selectati incoana uneltei pentru a fi afisate taburile corespunzatoare.

Nota : Lista de aplicatii este pentru userii avansati care doresc sa creeze aplicatii specifice, nu este necesara selectarea sau adaugarea aplicatii pentru a personalize o unealta Graphire2.

• Pentru a aduce optiunea deschisa la setarile din fabrica apasati

• Daca ati schimbat setarile unei optiuni, si doriti sa reveniti la cele initiale apasati

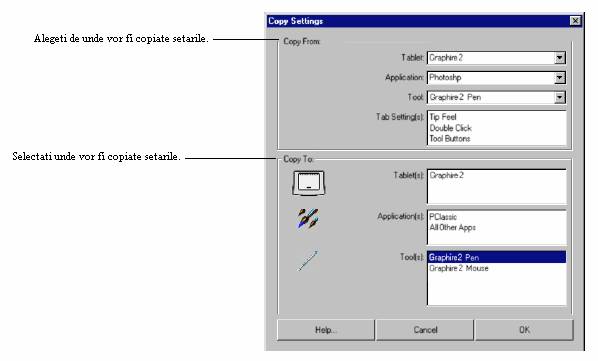

• Pentru a copia setarile de la un obiect sau aplicatie la alta, dati click pe

In timp ce explorati optiunile panoului de control, incercati setari diferite pentru a afla care este cel mai bun mod de lucru pentru dumneavoastra. Intotdeauna veti putea sa readuceti inapoi setarile din fabrica. Pentru informatii suplimanetare despre folosirea optiunilor, cititi " Personalizarea stiloului si al mouse-ului ".

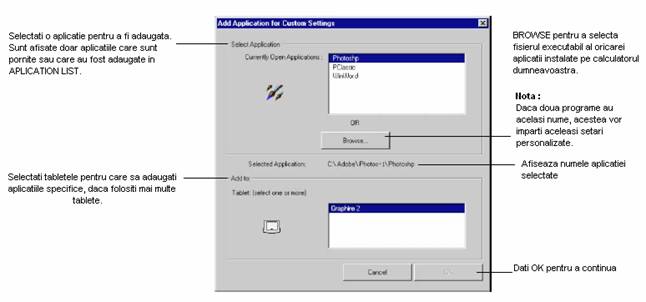

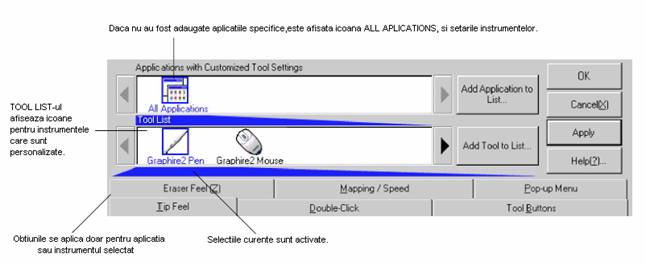

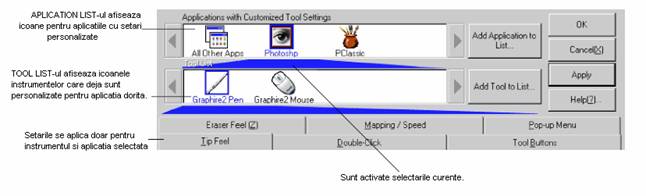

LISTELE PANOULUI DE CONTROL

Situate in partea superioara a panoului de control, listele de aplicatii va permit sa creeati diferite setari individuale pentru tableta si unelte. De exemplu, puteti seta penita stiloului pentru o atingere fina in Painter, sau pentru o atingere dura in al;te programe.

La prima instalare a stiloului si al mouse-ului Graphire2, lista de aplicatii afiseaza toate icoanele disponibile. Acestea contin setarile disponibile pentru unelte si pentru pilula.

Lista uneltelor dispune de o icoana pentru stiloul si mouse-ul Graphire2. Fiecare icoana adaugata automat in lista cand unealta corespunzatoare este utilizata pentru prima data.

BUTOANELE PANOULUI DE CONTROL

Butoanele panoului de control aplica pentru toate punctele din panou.

• Pentru a inchide panoul de control si a salva schimbarile apasati
• Pentru a inchide panoul fara a salva modificarile apasati pe
• Pentru a aplica schimbarile si a ramane in panoul de control apasati  Schimbarile se vor aplica si se vor salva
• Pentru a afisa ajutorul pentru panoul de control apasati

PERSONALIZAREA STILOULUI SI AL MOUSE-ULUI

Pentru a schimba setarile uneltelor, deschideti panoul de control folosind instrumental pe care doriti s ail personalizati. Instrumentul va fi selectat automat in TOOL LIST , si vor fi afisate optiunile disponibile. Pentru a personalize setarile unui alt instrument selectati-l din TOOL LIST prin simplul click asupra icoanei sale.

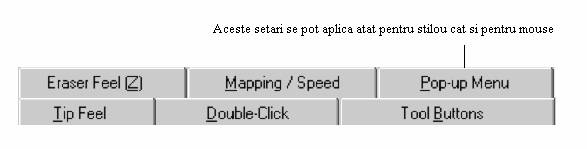

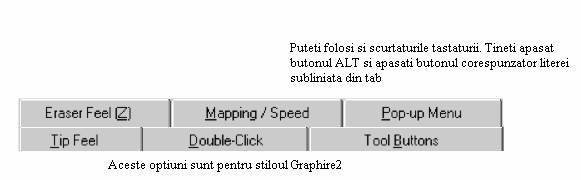

OBTIUNILE STILOULUI GRAPHIRE2

OBTIUNILE MOUSE-ULUI GRAPHIRE2

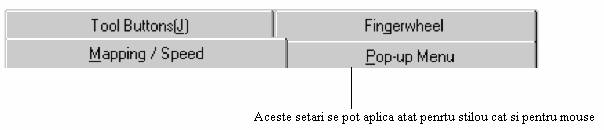

Daca selectati mouse-ul Graphire2, vor fi afisate urmatoarele obtiuni :

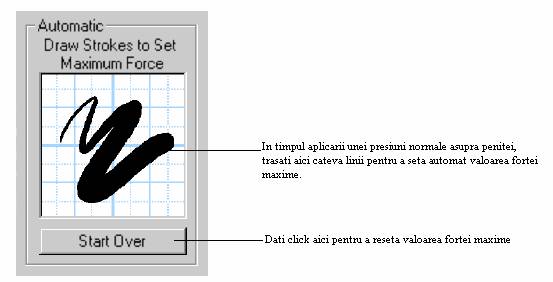

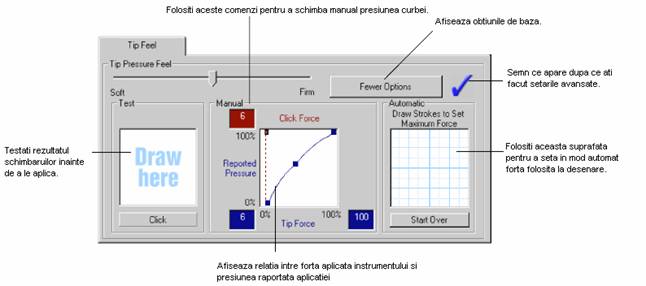

REGLAREA VARFULUI PENITEI

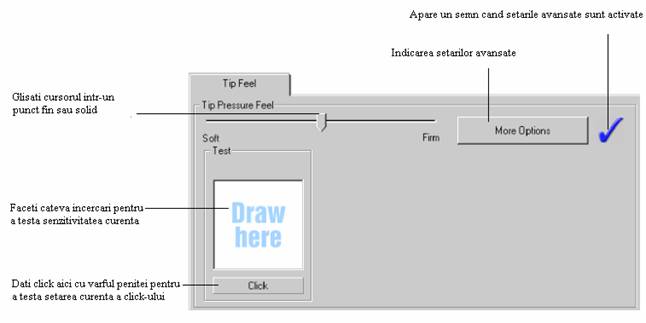

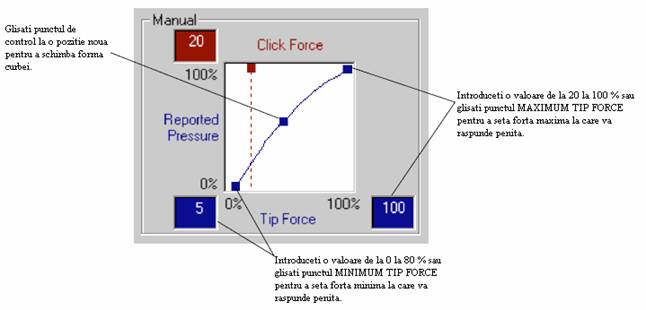

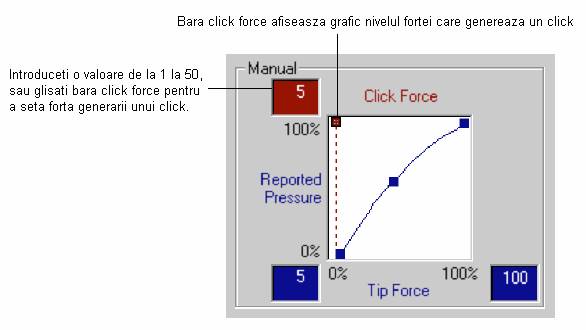

Pentru a regla senzitivitatea penitei, selectati obtiunea TIP FEEL. Folositi setarea unui varf fin pentru a creea linii groase sau pentru a creea linii subtiri. Pentru un control maxim in timpul desenarii liniilor subtiri folositi setarea unui varf solid.

Nota : Butoanele obtiunilor sunt omise pentru a salva spatiu.

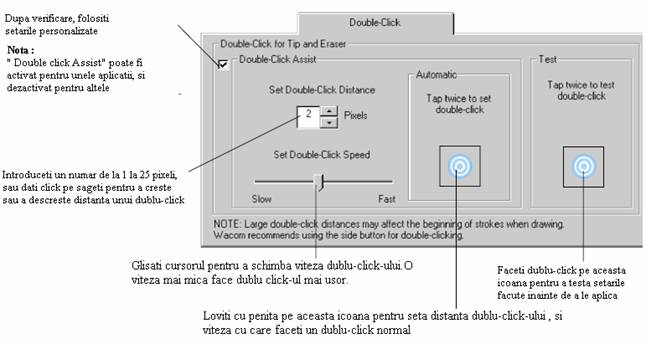

REGLAREA DUBLU-CLICK-ULUI

Dublul-click-ul cu varful stoloului poate fi facut mai usor prin extinderea suprafetei ce accepta un dublu-click, si prin reducerea vitezei necesare pentru un dublu-click. Acestea se pot seta in obtiunea DOUBLE-CLICK. Wacom recomanda setarea unei distante mici pentru dublu-click si folosirea comutatorului din partea superioara a stiloului.

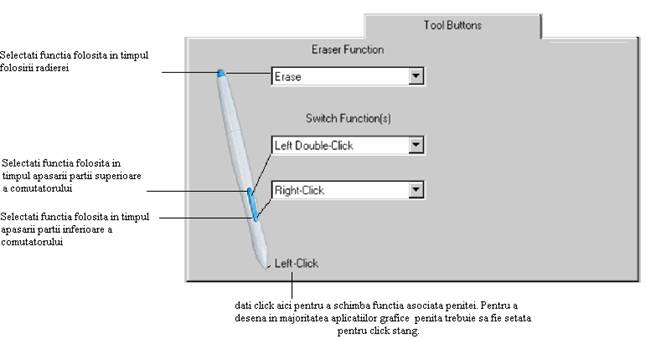

PERSONALIZAREA BUTOANELOR DE PE INSTRUMENTE

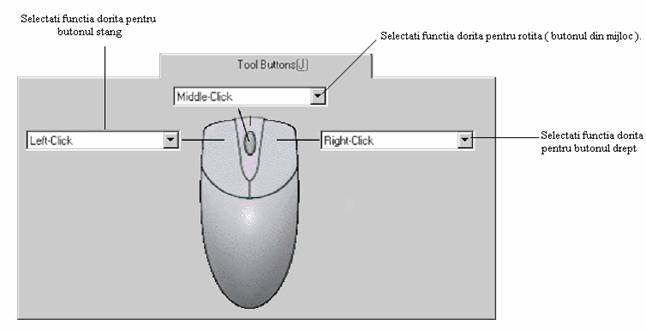

Selectati obtiunea TOOL BUTTONS pentru a schimba functiile asociate radierei, comutatorului si penitei stiloului Graphire2. Pentru fiecare buton, un meniu va permite sa alegeti viitoarea sa functie.

FUNCTIILE BUTOANELOR

Fiecare buton are un meniu care va permite sa selectati functia ce se va aplica in timpul apasarii lui. Lista urmatoare va descrie toate functiile disponibile. Totusi, unele obtiuni nu sunt disponibile pentru toate butoanele.

• LEFT CLICK : Setarea initiala pentru stiloul Graphire2. Aceasta obtiune simuleaaza un click stang facut cu un mouse. Pentru a putea naviga, asigurati-va intotdeauna ca un buton are aceasta functie.
• DUBLU-CLICK STANG : Setarea initiala pentru partea superioara a comutatorului. Cand este selectata aceasta obtiune, apasarea comutatorului simuleaza un dublu-click facut cu butonul stang al mouse-ului. Folositi aceasta functie in locul dublei loviri cu varful penitei pentru un dublu-click mai usor.
• CLICK DREPT : Setarea initiala pentru partea inferioara a comutatorului. Aceasta functie simuleaza un click drept facut cu un mouse.
• APASAREA CLICK-ULUI STANG : Simuleaza apasarea butonului stang al mouse-ului. Apasati o singura data butonul pentru a initia apasarea click-ului. Apasari butonul din nou pentru a elibera apasarea mouse-ului. Apasarea click-ului este utila pentru glisarea obiectelor.

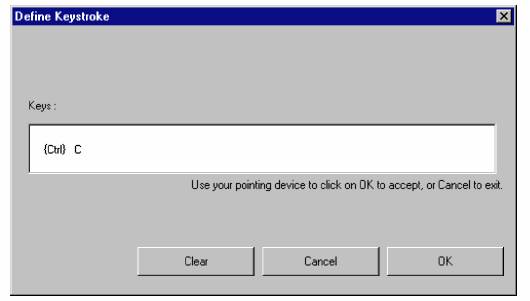

• KEYSTROKE : va permite simularea unor butoane. Cand folositi aceasta obtiune, va aparea cutia de dialog. Acolo, puteti introduce o tasta. Combinatiile de taste pot cuprinde litere, numere, functii ( F3) si tastele modificatre (Shift, Alt, Ctrl ). Dupa definirea unei taste apasati OK.

Important : Fiindca tasta ENTER poate fi selectata ca tasta definita, nu poate fio folosita pentru a da OK. Pentru a da OK trebuie folosit instrumentul.

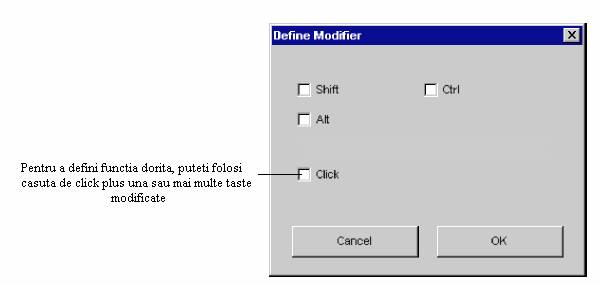

• MODIFICATORUL : Va permite sa simulati tastele modificate (Shift, Alt, Ctrl). Multe aplicatii folosesc aceste taste pentru a constringe marimea sau asezarea obiectelor. Daca folositi aceasta obtiune, va aparea cutia de dialog DEFINE MODIFIER.

• PRESSURE HOLD (doar pentru siloul Graphire2) : Seteaza un buton in asa fel incat atunci cand este apasat, este blocat pana la eliberare.
• MODE TOGGLE. : Face scumbarea intre modul stilou si modul mouse. Cand se seteaza pentru prima data un buton pentru modul TOGGLE, este afisata cutiuta MOUSE SPEED, unde puteti adjusta viteza si acceleratia.

• POP-UP MENU : Afiseaza un meniu pe ecran. Pentru mai informatii suplimentare referiti-va la "Personalizarea meniului pop-up"
• ERASE : Setarea initiala pentru radiera.
• IGNORED : Dezactiveaza functia butonului.
• APPLICATION DEFINED. ( Doar pentru mouse-ul Graphire2). Doar numarul butonului este raportat aplicatiei. Folositi aceasta setare cand folositi aplicatii ce suporta butoanele instrumentelor.

REGLAREA SIMTULUI RADIEREI

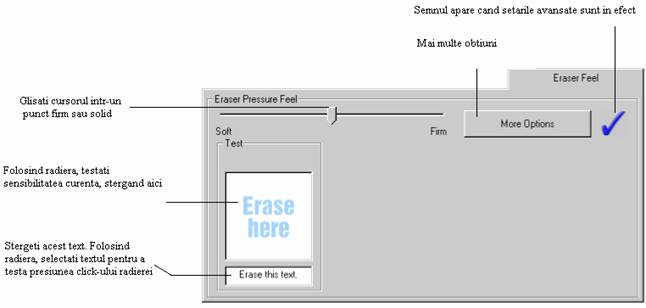

Selectati obtiunea ERASER FEEL pentru a adjusta senzitivitatea radierei stiloului Graphire2. Folositi o setare soft pentru a sterge cu atingeri fine sau cu loviri dure. Pentru un comtrol maxim in timpul steregrii folositi o setare "firm".

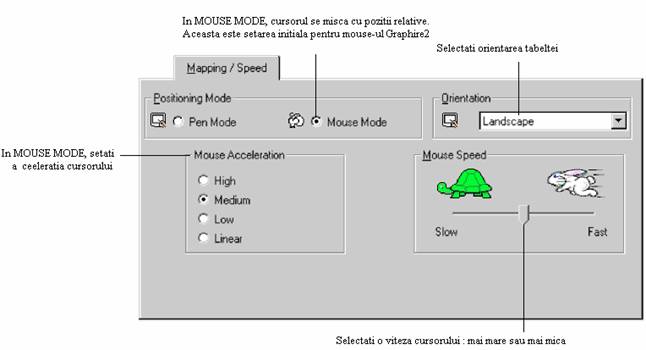

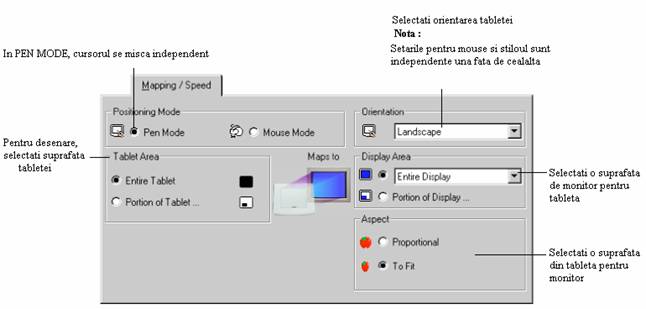

SINCRONIZAREA PILULA-ECRAN

Pentru a schimba relatia intre miscarile instrumentelor pe tableta si miscarile cursorului pe ecran selectati obtiunea MAPPING / SPEED. Setarea initiala POSITIONING MODE pentru stiloul Graphire2 este PEN MODE, unde fiecarui punct de pe tableta ii corespunde un punct de pe ecran. (Setarea initiala oentru Mouse-ul Graphire2 este MOUSE MODE). In PEN MODE, obtiunea MAPPING / SPEED arata in felul urmator :

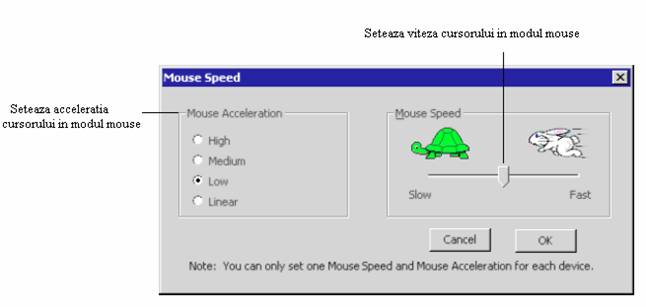

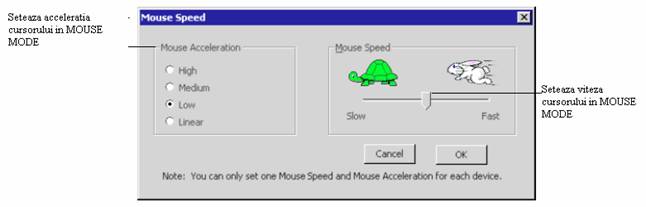

In MOUSE MODE, obtiunea MAPPING / SPEED arata in felul urmator :

MODUL POZITIONARII

Modul pozitionarii controleaza moscarile cursorului pe ecran.

• In PEN MODE, orinde ati plasa instrumental Graphire2 pe tabelta, cursorul sare instantaneu la punctual corespunzator de pe ecran.
• In MOUSE MODE, cursorul ecranului este pozitionat precum un mouse, necesitand o actiune pentru a se misca cursorul ecranului.

Din fabrica, stiloul Graphire2 este setat in PEN MODE pentru desenare, iar mouse-ul este setat in MOUSE MODE pentru navigare.

Nota : De asemenea, puteti comuta intre PEN MODE si MOUSE mode folosind meniul Pop-up

ORIENTATION

Daca lucrati cu un monitor inalt, sau preferati sa lucrati cu tableta in pozitii diferite, puteti roti tableta la una din urmatoarele orientari :

• LANDSCAPE : Orientarea tabletei este pe orizontala, cu cabul tabletei in sus. Aceasta este setarea initiala.
• PORTRAIT : Din orientarea landscape, rotiti tabelta la un unghi de 90 de grade. Orientarea tabletei va fi verticala, cu cablul in partea dreapta.
• LANDSCAPE FLIPPED : Rotiti tabelta la 180 de grade de orientarea landscape. Tableta va fi cu susul in jos, cu cablul inspre buton.
• PORTRAIT FLIPPED : Rotiti tableta la 90 de grade de orientarea landscape. Orientarea tabeltei va fi verticala, cu cablul in stanga.

Dupa ce ati facut setarile, verificati setarea corecta pentru orientarea tabletei. Faceti asta prin miscarea instrumentului in partea superioara a tabletei - cursorul ar trebui sa se mute si el in partea superioara a ecranului.

Nota : Orientarea selectata se aplica tuturor instrumentelor si aplicatiilor.

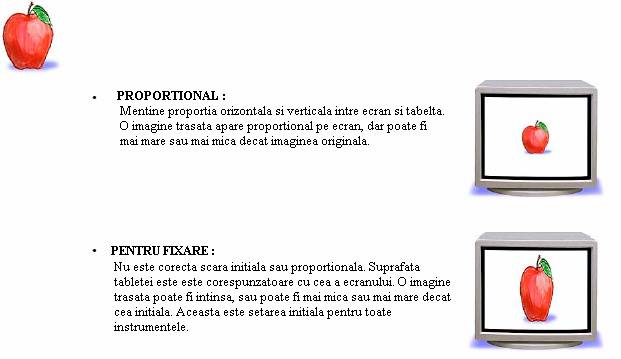

ASPECTUL

Aspectul defineste constrangerile relatiei tabelta-ecran. Obtiunile ASPECT contin :

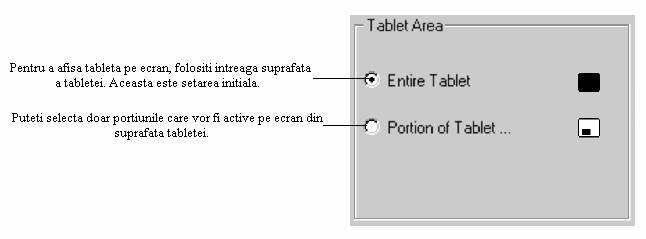

SUPRAFATA TABLETEI

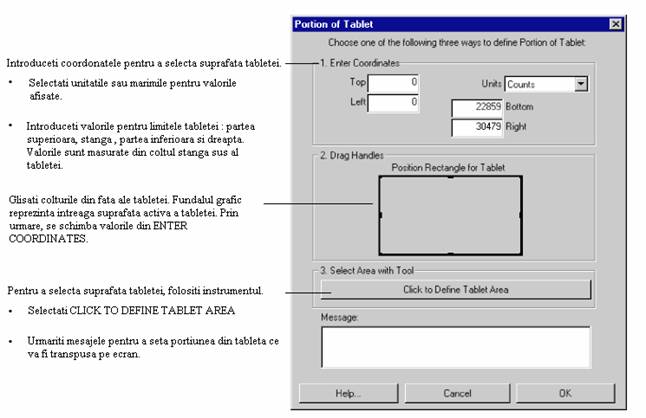

Aceasta obtiune va permite sa definiti suprafata tabletei ce va fi afisata pe ecran.

Nota : Nu uitati sa revedeti mesajele ce por aparea dupa ce ati definit portiunea tabletei.

SUPRAFATA ECRANULUI

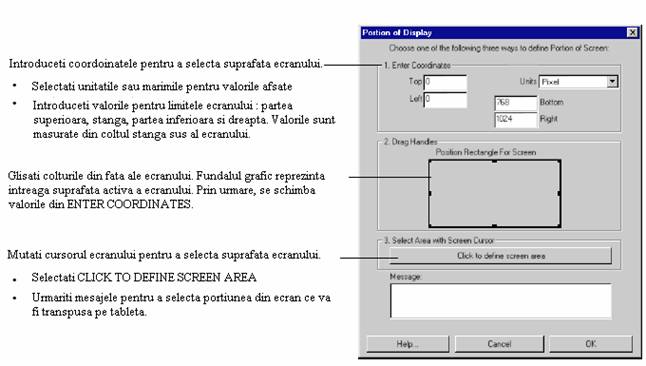

Obtiunea DISPAY AREA va permite sa definiti care parti din ecran se vor transpune pe tableta.

• ENTIRE DISPLAY : Selectati aceasta obtiune pentru a accesa intraga suprafata a ecranului. Aceasta este setarea initiala. Daca sunt folosite mai multe monitoare, atunci este afisat un meniu cu obtiunea de a selecta toate monitoarele sau numai cateva.
• PORTION OF DISPLAY. : Aceasta obtiune va permite sa selectati doar o portiune din ecran ce va fi transpusa tabletei. Selectand portion of display se va deschide cutia de dialog portion of display :

Nota : Nu uitati sa revedeti mesajele ce por aparea dupa ce ati definit portiunea ecranului.

PERSONALIZAREA MOUSE-ULUI GRAPHIRE2

Selectati obtiunea TOOL BUTTONS, pentru a modifica setarile butoanelor mouse-ului Graphire2.

La stiloul Graphire2 puteti selecta o functie care sa fie executata pentru fiecare buton in parte. Pentru obtiunile disponibile referiti-va la functiile butoanelor.

Butoanele mouse-ului Graphire2 sunt acordate; puteti apasa simultan doua sau mai multe butoane iar functiile se vor executa. De exemplu, daca ati programat un buton pentru a simula tasta SHIFT, si un alt buton pentru a simula CLICK-ul, cand veti apasa ambele butoane se va simula functia SHIFT+CLICK.

PERSONALIZAREA ROTITEI MOUSE-ului

Rotita mouse-ului Graphire2 controleaza scroll-ul in majoritatea ferestrelor active. Pentru a personalize rotita mouse-ului, selectati obtiunea FINGERWHEEL.

PERSONALIZAREA MENIULUI POP-UP

Selectati obtiunea Pop-up pentru a personalize functiile din meniul pop-up. Pentru a afisa meniul Pop-up setati unul dintre butoanele instrumentului pentru functia Pop-up MENU. Oricand veti apasa acel buton, va fi afisat meniul Pop-up. Selectati articolele din meniul Pop-up dand click pe ele. Dati click in afara meniului pentru a inchide meniul fara a face nici o modificare.

ADAUGAREA TASTELOR-CHEIE

Pentru a adauga meniului Pop-up o tasta definita, dati click pe butonul ADD KEYSTROKE. Va aparea o cutiuta de dialog unde puteti specifica si numi functia butonului. De asemenea puteti creea functii diferite pentru aplicatii diferite.

SETAREA VITEZEI MOUSE-ULUI

Pentru a schimba acceleratia si viteza cursorului, in MOUSE MODE, dati click pe butonul SET MOUSE SPEED pentru a se afisa meniul din care puteti face schimbarile. Daca ati sters modul PEN si MOUSE din lista de meniu, acest buton va fi inlocuit cu butonul ADD MAPPING OPTIONS, care va permite sa reintroduceti obtiunile PEN si MOUSE mode in lista meniului Pop-up.

Nota : Cutia de dialog MOUSE SPEED va aparea si in cazul in care setati pentru prima data un buton al instrumentului la MODE TOGGLE din obtiunea TOOL BUTTONS.

ADD MAPPING OPTIONS

Pentru a adauga obtiunile Pen mode si Mouse mode in meniul Pop-up dati click pe butonul ADD MAPPING OPTIONS (cand este vizibil).

REMOVING KEYSTROKES AND MAPPING OPTIONS

Pentru a inlatura din meniul Pop-up mapping options sau keystroke functions, selectati functiile dorite si dati click pe butonul REMOVE. Aceste functii trebuiesc adaugate sau inlaturate pentru un singur instrument.

LUCRUL CU INSTRUMENTELE GRAPHIRE2

Panoul de control Wacom este conceput in asa fel incat sa va ajute sa personalizati setarile instrumentelor dumneavoastra. Instrumentul cu care deschideti panoul de control este selectat automat, si vor fi afisate obtiunile disponibile pentru acel instrument.

AGAUGAREA UNUI INSTRUMENT

Cand asezati un instrument Graphire2 pe tableta, acesta este automat adaugat in lista panoului de control, si va functiona cu setarile initiale. Puteti personalize un instrument deschizand panoul de control Wacom si schimband obtiunile instrumentului. Cand selectati un instrument din lista vor fi afisate obtiunile disponibile pentru acesta. Orice setare facuta se va aplica cand dati click pe APLLY sau OK.

LUCRUL CU APLICATIILE SPECIFICE

Pentru fiecare aplicatie in parte, veti dori sa aveti setari diferite ale instrumentelor. APLICATION LIST-ul va permite sa personalizati tableta si instrumentele Graphire2 pentru aplicatii diferite.

Daca nu sunt create aplicatiile specifice, in Aplication list este afisata o icoana All applications, iar setarile instrumentelor afisate sunt aplicate tuturor aplicatiilor.

Cand in Aplication list este adaugata o a doua aplicatie, icoana All aplications este inlocuita de All other apps, si o noua icoana este afisata pentru noua aplicatie.

Daca selectati incoana All other apps, si faceti schimbari ale obtiunilor, acesatea se vor aplica tuturor aplicatiilor, excentie facand doar cele introduce de dumneavoastra. Daca selectati icoana pentru o singura aplicatie, schimbarile facute se vor aplica doar acelei aplicatii.

Cand in Aplication list sunt selectate All applications si All other apps, Tool list-ul afiseaza icoane pentru mouse-ul si stiloul Graphire2. Cand in Aplication list este selectata o icoana pentru o aplicatie specifica, Tool list-ul afiseaza doar instrumentele Graphire2 care au fost adaugate pentru acea aplicatie. De fapt, atunci cand creeati o aplicatie specifica, creeati un alt Tool list pentru acea aplicatie.

CREEAREA APLICATIILOR SPECIFICE

Pentru a creea o aplicatie specifica, dati click pe butonul Add application to list sau selectati Aplications for custom settings din meniul Add. Este afisata cutia Add applications for custom settings.

Nota : Pentru inceput, personalizati setarile pentru o singura aplicatie. Puteti creea mai multe aplicatii abea dupa ce va familiarizati cu aplicatiile specifice.

Daca pe tableta folositi atat stiloul cat si mouse-ul Graphire2, este afisata cutia de dialog Add tool to application. Alegeti unul sau ambele instrumente pentru a fi adaugate aplicatiile lor in Tool list. Este selectat instrumental din mana dumneavoastra. Dati OK pentru a confirma selectia.

Dupa ce ati adaugat o aplicatie, icoana acestuia va aparea in Aplication list. Cand selectati icoana aplicatiei, Tool list-ul va afisa doar instrumentele care au aplicatii specifice pentru acea acplicatie. Daca un instrument nu apare in Tool list, atunci va folosi setarile pentru All other apps. In Tool list puteti selecta un instrument caruia sa ii schimbati obtiunile.

ADAUGAREA UNUI INSTRUMENT IN LISTA APLICATIILOR

Pentru a  adauga un instrument in lista, dati click pe butonul Add tool to list sau selectati Tool to customize din meniul Add. Va fi afisata obtiunea Add tool to customize. Alegeti aplicatia si instrumental pentru care doriti sa creeati setarile. Dati OK pentru a confirma selectiile. Cutia de dialog se va inchide, iar instrumental va aparea in Tool list pentru aplicatia aleasa.

SCHIMBAREA SETARILOR PENTRU O APLICATIE SPECIFICA SAU PENTRU UN INSTRUMENT

Pentru a schimba setarile unei aplicatiile specifice sau a unei combinari de instrumente, alegeti aplicatia sau instrumental caruia doriti sa ii schimbati setarile din Aplication list. Alegeti din Tool list instrumetul pe care doriti s ail personalizati, apoi schimbati obtiunile acestuia.

STERGEREA SETARILOR APLICATIILOR SPECIFICE

Pentru a sterge setarile aplicatiilor specifice :

1. Deschideti meniul Remove si selectati Custom settings for application.
2. In curtia de dialog Remove custom settings for application selectati aplicatiile carora doriti sa le stergeti setarile.

Pentru a sterge setarile aplicatiilor specifice pentru un instrument :

1. Din meniul Remove selectati Customized tool.
2. Din cutia de dialog Remove customized tool, selectati instrumentul pe care doriti s ail stergeti. Apoi dati click pe butonul Remove from selected tablets and applications si selectati aplicatia pe care doriti sa o stergeti.
3. Dati click pe OK pentru a confirma stergerea.

MENIURILE PULL-DOWN

Folositi meniurile Pull-down pentru a accesa setarile aditionale, selectarea limbii si documentatia online. Ajutorul este disponibil pentru majoritatea meniurilor care apar cand faceti o selectie; pentru informatii detaliate accesati meniul Help.

FILE

Meniul FILE contine urmatoarele obtiuni :

1. Sumarry.contine informatii despre setarile curente.
2. EXIT. iesirea din panoul de control.

EDIT

Meniul EDIT contine urmatoarele obtiuni :

1. Copy settings to.deschide o cutie de dialog unde puteti copia setarile personalizate unei alte aplicatii. Puteti accesa cutia de dialog dand click pe butonul Copy settings to.
2. Reset settings.deschide o cutie de doalog in care puteti reseta setarile facute de dumneavoastra.
3. Rename settings.deschide o cutoie de dialog unde puteti asocial nume instrumentelor dumneavoastra.
4. Preferences.deschide o cutie de dialog unde puteti schimba preferintele instrumentelor Graphire2.

ADD

Meniul Add contine urmatoarele obtiuni :

1. Tablet.deschide o cutie de dialog unde puteti adauga una sau mai multe tablete. Pentru mai multe informatii referiti-va la "instalarea tabletelor multiple".
2. Aplication for custom settings.deschide o cutie de dialog unde puteti adauga o aplicatie in Aplication list. Se poate accesa si prin click-ul pe butonul Add application to list. Pentru mai multe informatii referiti-va la "lucrul cu aplicatiile specifice".
3. Tool to customize deschide o cutie de dialog unde puteti adauga un instrument in lista panoului de control. Se poate accesa si prin click-ul pe butonul Add tool to list.

REMOVE

Meniul Remove contine urmatoarele obtiuni :

1. Tablet.deschide o cutie de dialog unde puteti sa stergeti una sau mai multe tablete din panoul de control.
2. Custom settings for application.deschide o cutie de dialog unde puteti sa stergeti setarile unui instrument dintr-o aplicatie.
3. Customized tool.deschide o cutie de dialog unde puteti sa stergeti instrumentele personalizate.

Nota : Daca doar un instrument este disponibil in meniul Remove, atunci obtiunea nu va fi afisata. De exemplu, daca in meniul Customized tool este disponibil doar un instrument, acest meniu nu va mai fi afisat.

LANGUAGE

Meniul Language va permite sa schimbati intre limbile intre limba engleza si alte  limbi instalate. Limba sistemului de operare este instalata cand instalati programul pentru prina data, dar in timpul unei instalari personalizate puteti allege alte limbi disponibile.

HELP

Meniul Help contine urmatoarele obtiune :

1. Help. afiseaza ajutorul online.
2. User's manual.afiseaza manualul de utilizare Graphire2.
3. Getting started.afiseaza o vedere a panoului de control.
4. Diagnostics.afiseaza informatii despre instrumentele Graphire2.
5. About.afiseaza informatii despre panoul de control si despre drivere.

CARACTERISTICILE AVANSATE

In scopul unui mod de lucru cat mai placut, puteti folosi caracteristicile avansate pentru a face setari suplimentare stiloului si mouse-ului Graphire2.

SETARILE AVANSATE PENTRU PENITA

SETARILE AVANSATE PENTRU RADIERA

SETARILE AVANSATE PENTRU COPIERE

SETARILE AVANSATE PENTRU PENITA

Pentru a personalize setarile avansate ale penitei, din obtiunea Tip feel alegeti more options. Obtiunile avansate va permit sa schimbati presiunea click-ului si cea a liniilor curbate. ( In obtiunile de baza, aceste setari sunt adjustate simultan de slider-ul Tip pressure feel.)

Important : Slider-ul Tip pressure feel suprascrie setarile avansate. Daca personalizati setarile avansate, atunci glisati slider-ul Tip pressure feel, setarile avansate vor fi sterse.

ADJUSTAREA FORTEI PENTRU CLICK

Forta pentru click adjusteaza forta necesara generarii unui click.

Nota : Setati forta click-ului sic ea a penitei la aceeasi valoare pentru a obtine performante optime in aplicatiile grafice.

ADJUSTAREA CURBEI

Schimband forma curbei se va schimba si sensibilitatea penitei. O curba care creste repede face mai senzitiva sensibilitatea penitei.

Punctele de control de la sfarsitul curbei seteaza valoarea fortei minima sau maxima la care sa raspunda penita. Daca aveti o atingere fina si doriti sa obtineti presiune maxima fara sa aplicati forta maxima, scadeti nivelul maxim al fortei. Puteti aplica stiloului forte mai mici, si sa aveti efectele presiunii maxime. Setarea initiala pentru forta maxima este de 100 %.

Pentru a seta forta maxima in mod automat, dati click pe butonul Start over si desenati in suprafata speciala. Pe masura ce desenati se misca punctual Maximum tip force, si valoarea din cutia edit se schimba pentru a reflecta presiunea varfului inregistrata prin miscarile mainii dumneavoastra. Pentru a incepe o noua desenare, dati click pe butonul Start over.

CARACTERISTICILE AVANSATE ALE RADIEREI

Pentru a personaliza caracteristicile radierei, selectati obtiunea Eraser feel si dati click pe butonul More options. Lucrati cu caracteristile radierei in acelasi mod in care lucrati si cu caracteristicile avansate ale penitei.

Important : Slider-ul Eraser pressure feel suprascrie setarile avansate. Daca personalizati setarile avansate, atunci glisati slider-ul Eraser pressure feel, setarile dumneavoastra vor fi sterse.

SETARILE COPIERII

Pentru a copia setarile intre instrumente si aplicatii, din meniul Edit selectati obtiunea Copy settings to, sau dati click pe butonul Copy settings to. Este afisata o cutie de dialog unde puteti copia setarile de la un instrument la altul in aceeasi aplicatie sau intre aplicatii diferite.

Nota : Daca copiati setarile intre Stiloul Grahipre2 si mouse-ul Graphire2, vor fi copiate doar setarile commune celor doua instrumente ( cum ar fi mapping).

AVETI PROBLEME ?

In majoritatea situatiilor, tableta dumneavoastra functioneaza perfect. Dar daca aveti probleme, Wacom va recomanda urmatoarele :

1. Referiti-va la procedurile descries in acest capitol.
2. Cautati tabletelele cu probleme. Cauzele problemelor pot fi descries, iar dumneavoastra puteti incerca solutiile oferite poentru solutionarea problemelor.
3. Pentru alte informatii deschideti fiserul Graphire2 Readme.
4. Daca aveti un conflict de compatibilitate intre Graphire2 si un nou produs hardware sau software, ar fi de folos sa download-ati un alt driver Wacom. Pentru a mentine compatibilitatea cu produsele noi, Wacom updateaza periodic noi drivere.
5. Pentru regiunea dumneavoastra, verificati FAQs ( Frequently Asked Quiestions ) pe site-ul Wacom.
6. Daca ati incercat sugestiile din acest manual si nu ati reusit sa solutionati problema, contactati suportul tehnic Wacom.

Daca driver-ul tabletei Wacom nu se incarca in mod corespunzator, executati intai actiunile recomandate in mesajul de eroare. Daca aceasta solutie nu rezolva problema, atunci executati testele pentru tableta si instrumente.

TESTAREA TABLETELOR USB

Asigurati-va ca computer-ul dumneavoastra este pornit. Sistemul de operare s-a incarcat, si ca Graphire2 este conectat in mod corespunzator intr-un port active USB. Apoi incercati testele urmatoare :

1. Check power to the tablet. Led-ul portocaliu va functiona oricand tableta Graphire2 este conectata. Daca ledul este pornit continuati cu pasul 2.

Daca led-ul este stins :

• Asigurati-va ca cablul USB este conectat la un port USB active.
• Daca conectati tableta la un hub USB, asigurati-va ca hub-ul USB este activ si este conectat la calculator.
• Conectati Graphire2 intr-un alt slot USB, sau incercati sa o conectati la un slot USB de la alt calculator.
• Daca led-ul tabletei nu este aprins dupa ce ati pornit calculatorul si dupa ce acesta a pornit, este posibil ca slotul USB sa fie inactiv.

2. Check the pen. Miscati stiloul Graphire2 dealungul suprafetei pilulei, cursorul ecranului ar trebui sa se miste in directia corespunzatoare de pe monitor. Apasati penita pe suprafata pilulei. Ledul tabletei ar trebui sa-si schimbe culoarea : de la  portocaliu la verde. Intoarceti stiloul si apasati cu radiera pe suprafata pilulei; culoarea ledului ar trebui sa se schimbe de la portocalui la verde. Daca nu, s-ar putea ca tableta sau stiloul sa fie defecte.

VERIFICAREA SLOTULUI USB

Tabletele USB Graphire2 au nevoie de Windows 98, Me sau 2000. Multe calculatoare pe care este instalat Windows 95 au portul USB dezactivat din BIOS. Daca instalati Windows 98, Me sau 2000, verificati din BIOS daca porturile USB sunt activate. Pentru informatii despre activarea sloturilor USB, referiti-va la documentarea sistemului.

Daca sistemul dumneavoastra nu este pregatit USB, atunci reconfigurati porturile USB si instalati driverele acestora, apoi restartati sistemul. Ar trebui sa apara dialogul Found new hardware, dupa care puteti continua instalarea Graphire2.

Asigurati-va intotdeauna ca tableta dumneavoastra este conectata la un slot USB activ.

TESTAREA INSTRUMENTELOR GRAPHIRE2

Selectati Diagnostics din meniul Help al panoului de control Wacom pentru a deschide cutia de dialog Diagnostics. Sunt afisate informatii despre versiunea driverului tabletei, hardware-ul tabletei si conexiunea acesteia.

TESTAREA STILOULUI GRAPHIRE2

1. In timpul observarii coloanei Pointing device info, aduceti instrumentul Graphire2 in apropierea tabletei. Ar trebui sa se asfiseze date despre nume si tipul tabletei.
2. Miscati stiloul dealungul suprafetei tabletei. Valorile X si Y ar trebui sa se schimbe pentru a reflecta pozitia instrumentului.
3. Testati butoanele stiloului. La fiecare click, la fiecare apasare a comutatorului sau la fiecarea apasare a radierei ledul tabletei ar trebui sa isi schimbe culoarea de la portocaliu la verde.

• Dati click pe suprafata tabletei cu varful stiloului - ar trebui sa se schimbe valorile presiunii si a comutatorului. (presiunea ar trebui sa se schimbe de la 0 % cand nu este aplicata presiune, pana la aproximativ 100 % atunci cand este aplicata presiunea maxima ).
• Apoi, apasati comutatorul fara a apasa cu penita pe tableta - valorile acestuia ar trebui sa se schimbe. ( faceti aceasta operatie pentru ambele pozitii ale comutatorului ).

Stilou Tip=1, Duoswitch (pozitia de jos) =2, Duoswitch ( pozitia de sus) =3, Radiera = 1.

• Apoi apasati radiera pe tableta - valorile presiunii si a comutatorului ar trebui sa se schimbe (presiunea ar trebui sa se schimbe de la 0 % cand nu este aplicata presiune, pana la aproximativ 100 % atunci cand este aplicata presiunea maxima ).

4. Cand ati terminat, dati click pe butonul Close pentru a iesi.

TESTAREA MOUSE-ULUI GRAPHIRE2

1. testate butoanele mouse-ului dand click pe fiecare buton. Ledul tabletei ar trebui sa isi schimbe culoarea, iar valoarea comutatorului ar trebui sa se schimbe la fiecare apasare de buton.

2. La prima deschidere a obtiunii Diagnostics, statusul rotitei ar trebui sa fie 0. Rotiti inapoi. Statusul ar trebui sa se schimbe de la 0 la +1.
3. Rotiti inainte. Statusul ar trebui sa se schimbe la -1.
4. Cand ati terminat, dat click pe butonul Close pentru a iesi.
