Sertar de ventilatie

Sertar de ventilatie

Descrierea echipamentului

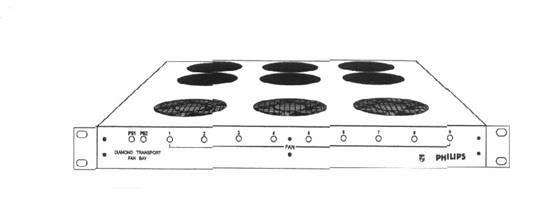

Fig.108 Sertarul de ventilatie DT

Sertarul de ventilatie suporta componentele optice active asezate foarte dens. Noua ventilatoare ocupa o singura unitate standard de inaltime (IU) in rama.Fiecare sertar de ventilatie are o electroalimentare cu rezervare (fiecare alimentator din cele doua duce toate ventilatoarele).

Un sertar ajunge pentru pana la 3 sertare incarcate cu echipament. Functionarea ventilatoarelor si alimentatorilor este supraveghiat automat si semnalizata prin LED pe panoul din fata; electroalimentarea aprins = in functie, ventilatorul aprins = cazut.

Telesupraveghierea este realizata prin NIC.

Tipuri: - alimentat la 110/220 V c.a.      DT-Fan-Bay

- alimentat la –48 V c.c. DT-Fan Bay/-48 VDC

- alimentat la +24 V c.c. DT-Fan Bay/+24 VDC

Consolele de montare pot fi ajustate pentru rame late de 19” sau 23”.

Indicatori si conectori

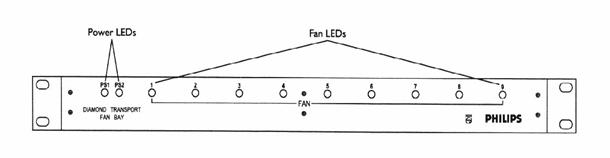

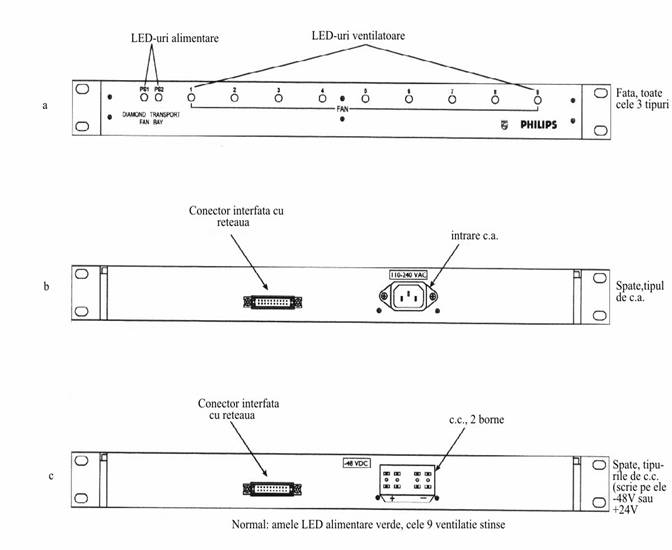

Fig.109 Panoul din fata si cel din spate

Panou frontal:

PS1 si PS2                    Fiecare alimentator are LED-ul lui. Verde = furnizeaza 12

Fan 1 …Fan 9 V c.c. Cand un alimentator cade, LEDul lui se stinge.

Cand un LED este rosu, ventilatorul corespunzator este blo-

Cat sau ars.

Panou din spate:

110/220 VAC sau –48VDC sau 24VDC

Network Interface Regleta cu 20 contacte, se leaga la NIC prin cablu panglica

Connector                      pentru telesupraveghiere

Descriere functionala

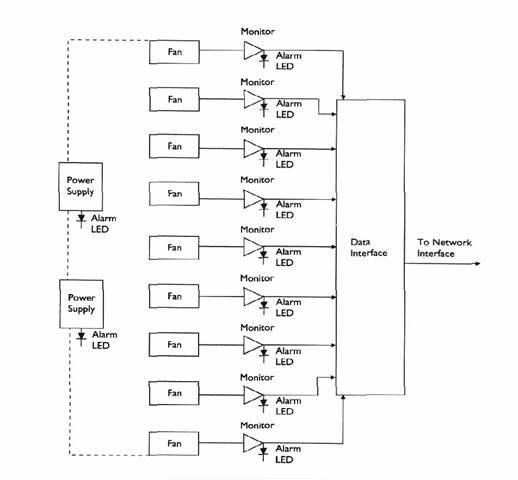

Fig.110 Circuitele de supraveghiere ventilatoare si alimentatori

Supraveghiere dubla: vizual pe panoul frontal si teletransmis prin NIC la un punct de telesupraveghiere.

Alimentare Curentul alternativ are aceeasi intrare pentru 110 sau 220 V.

Alimentatorii convertesc c.a. sau c.c. in 2 alimentari de 12 V fiecare, aplicati celor 9 ventilatoare in paralel.

Semnalizare si alarma Fiecare ventilator trimite o alarma cand motorul se opreste sau se arde, Semnalul merge si la LED, si la NIC.

Instalare

Inainte de a incepe se revad toate procedeele si indeosebi pag.28 si fig.5 si se citeste tot acest capitol.

Atentie! Sa nu se deranjeze echipamentul deja montat si sa nu se indoaie, rasu-

ceasca sau agate vreo fibra.

Scule si echipament: - sertarul de ventilatie

4 suruburi

surubelnita

cablu panglica pentru legarea la NIC

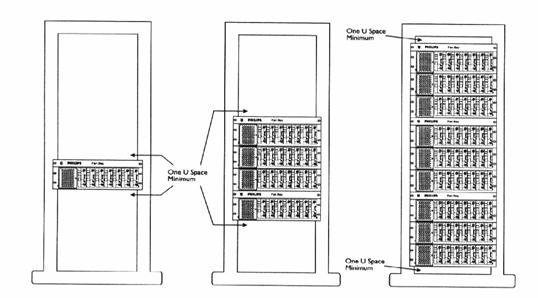

Asezarea pe rama

Rama are max.9 sertare cu echipament si sertarul de ventilatie se aseaza deasupra a max.3 sertare cu echipament. Din cele 32 unitati de inaltime (IU) ale ramei se lasa libere cel putin cea mai de sus (deasupra sertarului de ventilatie) si cea mai de jos.

V.si pag.29 – temperatura de lucru

Fig.111 Identica cu fig.5

Instalarea in rama

Se verifica daca sertarul are atasate console de montaj cuvenite (ca pentru rama de 19” sau de 23”).

Se aseaza sertarul in rama.

Se prinde de rama cu 4 suruburi.

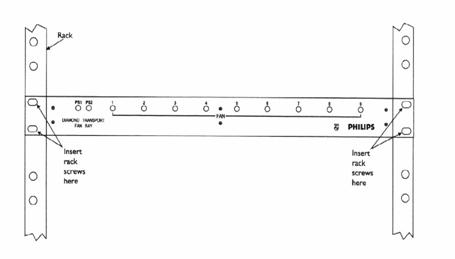

Fig.112 Instalarea sertarului de ventilatie

Sunt indicate locurile pentru cele 4 suruburi

Legarea sertarului la NIC

Nota: V.sectiunea NIC pentru instalarea NIC pe rama

Se conecteaza un capat al cablului panglica la conectorul “Interfata cu reteaua” al sertarului de ventilatie.

Se conecteaza celalalt capat al cablului la conectorul corespunzator de pe placa NIC instalata pe sertarul de sub cel de ventilatie.

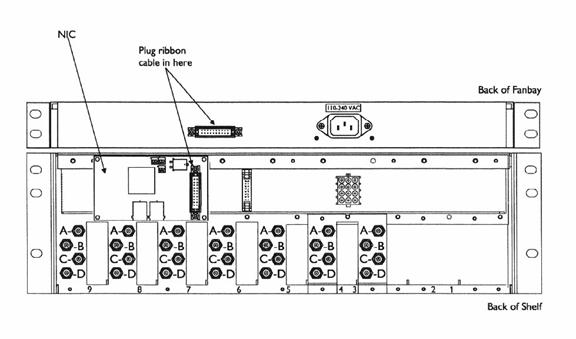

Fig.113 Conectarea la NIC (privire din spate)

Se arata de unde pana unde merge cablul panglica cu reglete de cate 20 contacte.

Atentie! Marginile conectorilor instalati pe sertare inconjoara marginile conec-

torilor cablului. Daca n-au intrat bine unul in altul, informatiile furnizate ar

putea fi false.

Alimentarea electrica

Cordonul de alimentare potrivit (cu steckere pentru c.a. sau c.c.) se conecteaza la sertar, apoi la sursa de c.a. sau c.c.

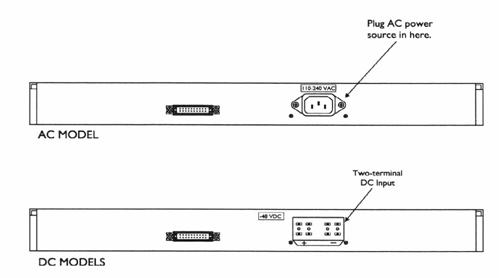

Fig.114 identica cu fig.109 b si c

Supraveghierea

Fig.115 identica cu fig.109 a

Telesupraveghierea foloseste aceleasi semnale ca si LED-urile de pe panoul frontal. Sertarul de ventilatie se identifica prin codul de modul pe care-l comunica.

Inlocuirea unui ventilator

Philips ofera ventilatoare pentru sertarul de ventilatie DT; se pot obtine prin reprezentanta Philips Broadband Networks, Inc. Pentru piesa nr.# 7504097.

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

Ventilatoarele sunt numerotate cu numarul LED-ului corespunzator.

Atentie! A se scoate electroalimentarea de pe panoul din spate inainte de a

lua capacul de peste ventilatori.

Scule si echipament

Sertar de ventilatie

Complet de schimb – ventilator

Cheie de 5/16”

Surubelnita

Briceag

Inlocuirea

1.Se scoate electroalimentarea. Daca exista telesupraveghiere, se demonteaza si cablul de legatura cu NIC.

2.Se scot cele 4 suruburi si se trage sertarul cu grija afara din rama.

3.Se aseaza sertarul cu josul in sus pe un banc de lucru.

4.Se identifica (dupa numarul scris, egal cu al LED-ului care a fost rosu) ventilatorul defect (in figurile ce urmeaza, este nr.3).

5.Se scot capacele alimentarilor de c.c. si c.a. (v.fig.113)

a)se desfac cele 8 suruburi de pe capacul c.c.

b)apoi se desfac cele 2 suruburi de pe capacul c.a.

6.Se taie firele de nylon care tin firele care merg la ventilatorul defectat.

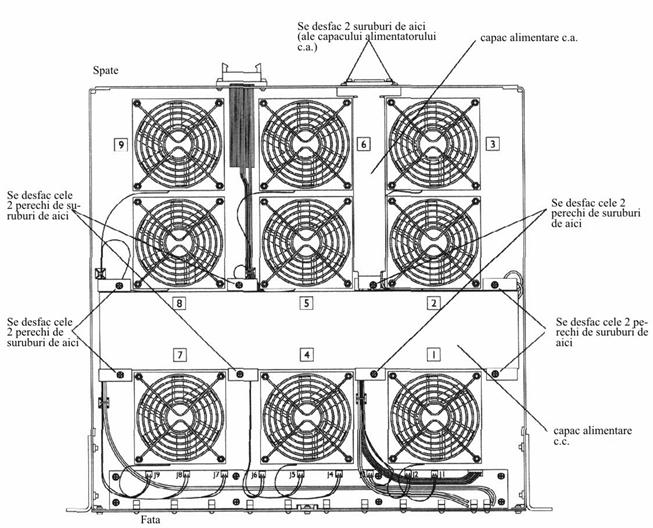

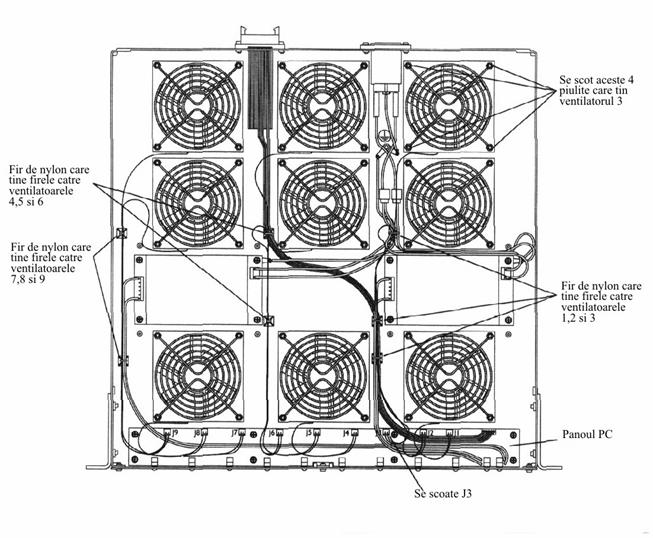

Fig.116 Deschiderea sertarului de ventilatie

7.Se scoate din fisa conectorul cu numarul J… (in cazul ventilatorului 3 numarul J3) de pe panoul PC (v.fig.117)

Fig.117 Desfacerea legaturilor

8.Se desurubeaza si se scot cele 4 piulite care tin ventilatorul defect.

9.Se ridica placa si ventilatorul.

10.Se aseaza ventilatorul nou, cu grija sa stea cu fata la fel cum a fost cel scos: partea cu eticheta spre banc, nu spre tavan; daca ar fi pe pe dos ar sufla aer fierbinte spre echipamente.

11.Se aseaza deasupra placa si se pun piulitele la locurile lor.

12.Se baga conectorul noului ventilator in fisa J… (J3 in fig) de pe panoul PC

13.Se refac formele de cablu prinzandu-le cu legaturi de nylon acolo unde fusesera prinse (in fig.117 si 118 in 3 locuri)

14. Se pun la loc capacele scoase (intai cel de la c.a., apoi cel de la c.c.) si se fixeaza (cu 2, resp.8 suruburi)

15.Se pune la loc sertarul in rama, se prinde cele 4 suruburi si se conecteaza electroalimentarea si legatura la NIC.

(Obs. Nu s-a mentionat faptul ca sertarul de ventilatie intra in functie de cum este alimentat; nu are pornire-oprire manuala).

Specificatii

Alimentare                                                                                               Unitati

Plaja de tensiuni de intrare: tipul Ac                         110…240 V c.a.

tipul –48 VDC -42…-56 V c.c.

tipul 24 VDC +21…+28 V c.c.

Consum: tipul AC 55 W

tipul –48 VDC 56 W

tipul 24 VDC 56 W

Consum de curent c.c.(maxim , la 12 V c.c.)                2,5 A

Panou frontal                                                          9 alarme rosii

2 indicatori verzi

Panou din spate conector 20 contacte

Temperatura de lucru           (v.pag.29)

Mecanice

Dimensiuni (adanc.xlat.fara consolexinalt.) 57,5x42,5x4,4 cm

Capacitate de supraveghere:numai in functie/oprit

Comanda comutatiei

Descrierea echipamentului

Unitatea de comanda a comutatiei conlucreaza automatica de oprire ca sa se impiedice transmisia de energie optica pe fibre deteriorate si ca sa asigure continuitate de serviciu cand apare o defectiune in calea de semnal primara.

Procesul de oprire automata comporta urmatoarele actiuni:

-o cadere pe linia optica primara excita oprirea automata, care comanda un receptor sa trimita un semnal logic.

-semnalul logic este prelucrat de comanda comutatiei, care comanda un comutator de radiofrecventa sau optic sa aleaga calea de rezerva corespunzatoare.

Unitatea de comanda a comutatiei poate fi configurata divers, in functie de redundanta de echipamente.

Unitatea ocupa o inaltime unitara (IU) intr-o rama de 19” sau 23” la capul de retea sau punctul central de teleservire. Semnalele logice de la 2 RRX sau FRX merg pe linii TTL (logica tranzistor-tranzistor) si intra in unitate printr-un conector cu 20 contacte.

Iesirile electrice folosesc 14 conectori RJI I si merg spre 14 comutatori de radiofrecventa sau optici.

Unitatea poate fi alimentata in 110-240 V c.a. sau –48 V c.c. dupa cum se solicita.

Pe panoul frontal sunt LED-uri si comutatori manuali. Un comutator poate ocoli alegerea unei cai de curent. Prin panoul de deasupra se poate avea acces la selectori de linie care aranjeaza configuratia pentru operatii de trcere pe rezerva dupa necesitatile locale.

Comenzi, indicatori si conectori

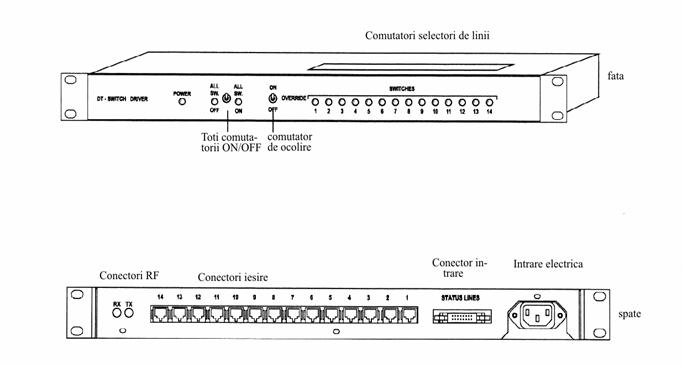

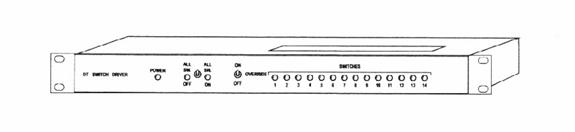

Fig.119 Comenzi, indicatori, conectori

Pe panoul din fata (a) sunt comutatori manuali si indicatori de stare de ocolire. Pe deasupra este accesul la selectorul de linii. In spate sunt conectorii.

Cei 14 selectori de linii ai comenzii de comutatie DT (fiecare constituit din doi comutatori rotativi) corespund celor 14 iesiri ale echipamentului. Selectorii de linii au fost aranjati din fabrica sa corespunda fiecare unei anumite linii, totusi comutatorii pot fi reglati de utilizator.

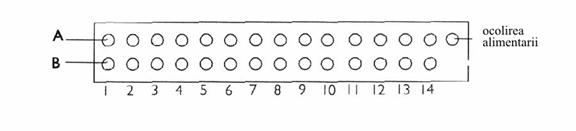

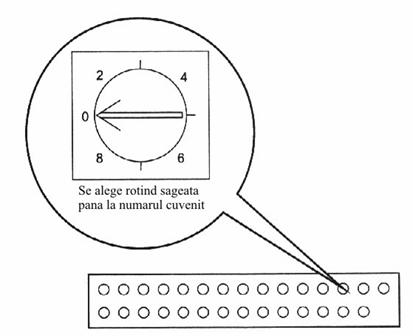

Fig.120 Selector de linii (detaliu)

Fiecare selector (afara de cel folosit pentru ocolirea electroalimentarii cuprinde doi comutatori rotativi (A si B) care trebuie sa fie pusi sa lege circuitul de stare a receptorilor legati la echipamentul de comanda a comutatiei. Ei se rotesc cu o surubelnita nemetalica (v.pag.294-295)

Functiile comenzilor si lampilor indicatoare

Scop                            Descriere

Alimentare electrica     LED.Aprins arata prezenta c.a. sau c.c. Intra in functie cand este

Pusa la priza, nu are comutator de pornire-oprire.

Toti comutatorii    LED.Aprins arata ca toti comutatorii comandati de acest echipa-

Desfacuti(OFF)           ment conduc semnalele pe calea de la pozitia normal inchis (NC)

spre masa.

Toti comutatorii           Cheie cu doua pozitii v.pag.297

Facuti/desfacuti

Toti comutatorii           LED. Aprins arata ca toti comutatorii comandati de acest echipa-

Facuti (ON)                 ment conduc semnalele pe calea de la pozitia Normal deschis

(NQ) spre masa

Selectori de linie         Comutatori rotativi, accesibili utilizatorului (cu surubelnita de re-

De stare                      glaj nemetalica) pentru a asigna o linie de stare unei anumite

porti de iesire.

Comutator de oco-      Cheie. Ocolirea insemneaza posibilitatea de comutare manuala

Lire a comutatorilor

Ocolire                        LED-uri. Cele aprinse arata ce comutatori folosesc pozitia care

este normal desfacuta (cele de rezerva)

Iesiri                            Porti RJI 1. Fiecare poarta dirijeaza semnalul logic de la o anumi-

ta linie de stare la un anumit comutator optic sau de radiofrec-

venta.

Intrare                         Regleta cu 20 contacte, conectata la conectorul de oprire manua-

La a sertarului DT si la J.8 de pe NIC printr-un cablu panglica.

Alimentare electrica    Conector CEI. Poate fi inversiune pentru c.a. (v fig.119) sau in

Cea pentru c.c.

Descriere functionala

Comanda de comutatie DT prelucreaza semnalele logice (+5 V c.c.) de oprire automata trimise de FRX sau 2RRX si comanda comutatoare de radiofrecventa sau optice sa foloseasca fie calea de transmisie normala (N.C. la masa), fie cea de rezerva (N.O. la masa) (N.C = normal inchis, N.O = normal deschis)

Oricare dintre cei 14 selectori poate fi legat la oricare dintre cele 14 linii (v.pag.296), desi din fabrica receptorii sunt prereglati fiecare pe una dintre cele 14.

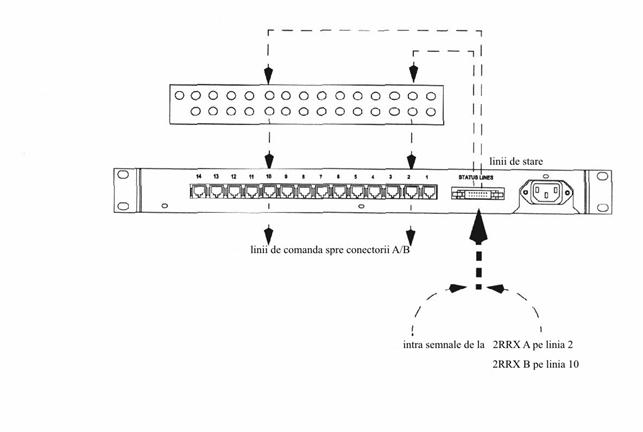

Fig.121 Parcursul semnalelor logice: mai multe linii de stare.

Semnalele logice de la o pereche de receptori 2 RRX intra in echipamentul de comanda prin cablu panglica si sunt indrumate la linia corespunzatoare.

Daca sunt multi receptori, ei pot fi configurati sa partajeze o linie de stare (v.fig.122)

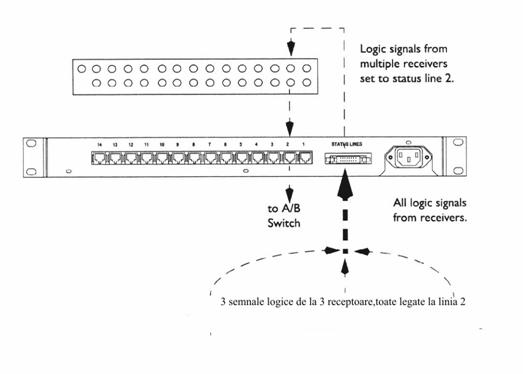

Fig.122 Parcursul semnalelor logice: linie de stare multiplexata.

Configurari

Echipamentul de comanda a comutatorilor poate fi configurat in diverse moduri, printre care:

-rezervare pe receptie cu bucla de reactie

-emitator unic alimentand mai multe noduri

-rezervare pe emisie cu o singura fibra si fara bucla de reactie

-rezervare inclusiv alimentatorii

Rezervarea pe receptie cu bucla de reactie

In aceasta configuratie o intrerupere pe sensul principal (centrifug) lasa fara semnal optic o statie pe acest sens; ea opreste emitatorul ei de pe sensul de intoarcere (centripet), deci taie si acest sens. Receptorul din amonte 2RRX (normal) trimite un semnal logic care ordona oprirea emitatorului de pe sensul principal (care emitea pe linia intrerupta si impedica accesul depanatorului) si pe care, pe de alta parte, comanda comutatoarelor il foloseste ca sa treaca intoarcerea pe linia de rezerva (2 RRX redundant).

Fig.123 Rezervare pe receptie cu bucla de reactie

Emitator unic alimentand mai multe noduri

Configuratia impiedica eventualele semnale optice emise sa intre pe un cablu optic defectat, dar o lasa sa mearga pe celelalte.

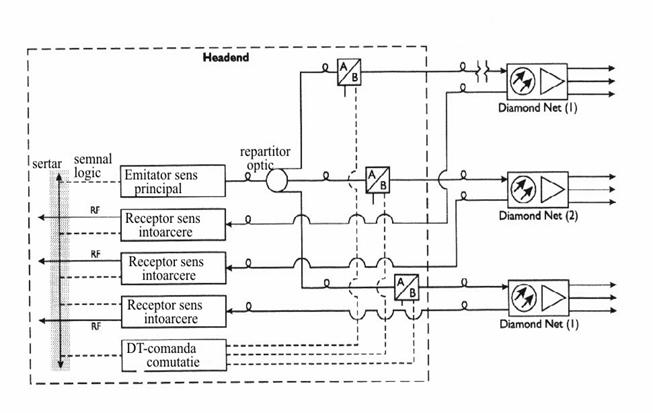

Fig.124 Un emitator pe sens principal cu 3 iesiri

Configuratia taie iesirea pe care un semnal optic ar putea primejdui pe cineva.

Daca se defecteaza directia 1 intre comutatori si un nod, emitatorul de pe intoarcere al acelui nod este oprit si provoaca la receptorul lui un semnal logic care ajunge la comanda de comutatie.Aceasta ordona comutarea comutatorului optic A/B 1 de pe intrarea A ( de la repartitor) pe intrarea B (in vant), asa ca pe fiderul 1 nu se mai transmite semnal. In acelasi timp, ceilalti comutatori nu sunt comandati si prin ei trece puterea mai departe.

Rezervarea pe emisie, cu o singura fibra si fara bucla

Daca un emitator cade sau este oprit si scos din sertar, el nu mai emite. Receptorul (in acest caz un FRX situat in aceeasi rama (deci pus anume pentru control!) alarmeaza comanda de comutatie si aceasta leaga la fibra, actionand comutatorul A/B, prin semnal perntru modul NO (normal desfacut) ca sa lege la linie emitatorul de rezerva.

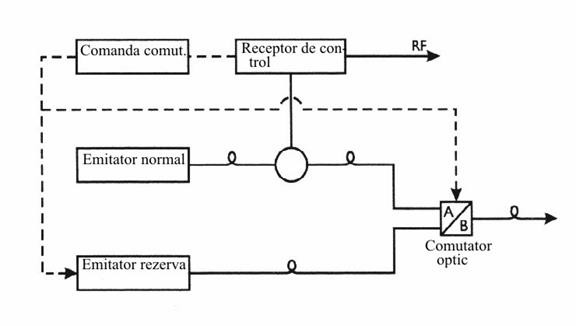

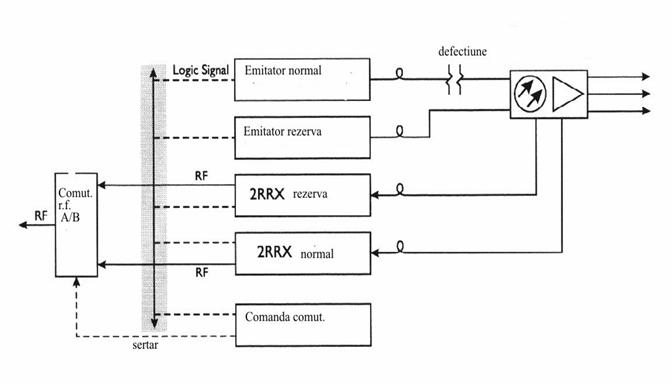

Fig.125 Emitator rezervat

Protejeaza emisia in sens principal contra caderii emitatorului

Rezervare inclusiv electroalimentarea

Nota: Daca este necesar sa fie eliminata functia de ocolire a alimentarii sau sa fie resetat vreunul dintre comutatorii de stare a liniei, se va face aceasta inainte de a instala comanda de comutatie pe rama.

Daca un cap de retea este prevazut cu rezerve pentru unele echipamente sau trasee, nu are sens ca un receptor dintr-un modul 2 RRX sa fie rezerva celuilalt, caci cel defect nu s-ar putea repara sau inlocui fara a-l scoate din functie si pe cel ramas.

Tot asa, daca acelasi alimentator de sertar ar servi si unitatile in lucru, si pe cele de rezerva, caderea lui ar scoate din serviciu si rezerva.

O configuratie pe doua sertare este cea mai buna asigurare de continuitate, permitand comutarea sertarului sau a modulelor. Daca trebuie inlocuit un receptor, se comanda trecerea de pe NIC pe NO. Functia de ocolire a alimentarii actioneaza la fel. Daca trebuie inlocuit un alimentator, toate comutatoarele primesc comanda de comutatie si astfel se introduc in circuite receptoarele care au alimentator (si care stateau pe rezerva).

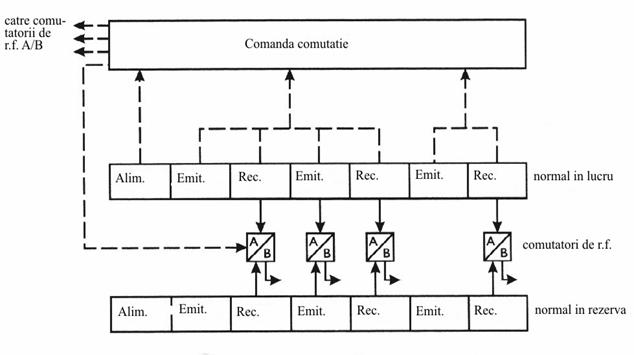

Fig.126 Configuratia pentru rezervare

Configuratia de doua sertare asigura si alimentare de rezerva, si posibilitatea de inlocuire a modulelor.

Instalare si reglare

A se elimina functia de ocolire a alimentarii sau a se reseta comutatorii de stare, daca este nevoie, inainte de instalarea dispozitivului de comanda.

Scule si echipamente

Sertar DT instalat intr-o rama

Modulul comanda comutatoare

Cordon de alimentare (cel de c.a. face parte din furnitura modulului)

Cablu interfata de oprire automata (face parte din furnitura)

Comutatorul de r.f. si optice

Panou de comutatie (optional)

Surubelnita de reglaj nemetalica

Surubelnita pentru suruburile ramei

Placuta DT NIC 2

Montarea modulului in rama

Comanda de comutatie este potrivita pentru rama de 19” si se poate monta in rama de 23” extinzand modul prin aripioare inainte de instalarea in rama.

Modulul de comanda a comutatiei se instaleaza in rama cat mai aproape de modulele cu care va fi conectat.

Se lasa cel putin o unitate pe verticala libera intre acest modul si celelalte module.

Si fixeaza de rama cu 4 suruburi.

Conexiuni

Toate se fac pe panoul din spate

-Comutatori

Indiferent de configuratie, comutatorii optici si de r.f. trebuie conectati astfel:

-cei de pe calea de lucru (normala) la conectorul normal inchis (N.C.)

-cei de pe calea de rezerva la conectorul normal deschis (N.O)

-ultima terminatie la masa (conectorul “comun”)

-Cablul de interfata pentru oprire automata

Are 3 conectori la comanda comutatorilor, doua la rama

-regleta cu 20 contacte (cel mai mare dintre cei 3): se aplica la intrarea in modulul de comanda

-regleta cu 16 contacte: se conecteaza cu conectorul de oprire automata de pe sertar

-conector cu 2 contacte: la placuta NIC2, la J8, pentru ocolirea alimentarii. (Daca functia de ocolire intereseaza, NIC nu poate fi decat de tipul care are si J8)

Punere in functie

In curent alternativ: se pune cu cordonul la priza.

In curent continuu: se face o legatura de la sursa de 48 V la conectorul CEI de la modulul expres comandat pentru alimentare in c.c.

Reglarea selectorilor de linii

Selectorii de linii sunt prearanjati sa dea 14 linii de stare si sa faca posibila ocolirea alimentarii. Daca de fiecare linie este un singur receptor, este mai usor sa se aranjeze fiecare receptor sa corespunda cu selectia prearanjata in modulul de comanda.

Ca sa functioneze oprirea automata, un selector de linie de pe modulul de comanda a comutatorilor trebuie sa aiba acelasi numar (1…14) ca si receptorul cu care este corelat.

In cele mai multe configuratii este necesar sa se aranjeze unii selectori de linii cand modulul inca n-a fost introdus in rama.

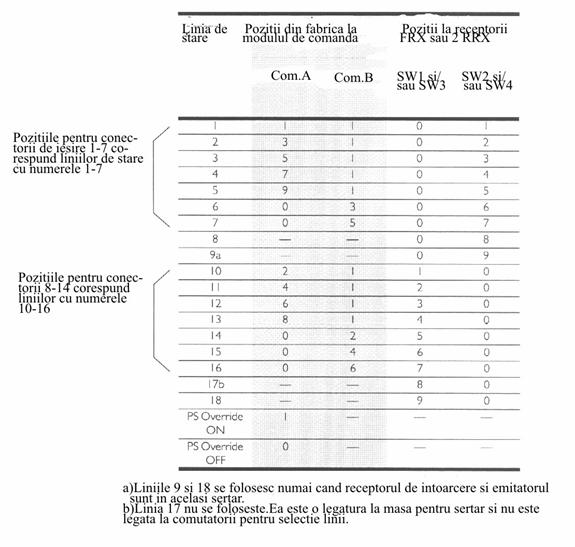

Fiecare linie de stare este stabilita prin doi comutatori (A si B). Semnalul logic corespunzator trece atunci prin conectorul de iesire corespunzator de pe spatele modulului de comanda comutatie catre comutatorul A/B.

Asigurarea liniilor de stare se face astfel:

1.Se determina ce linie de stare este folosita de receptor

Nota:

Din fabrica pe tori receptorii este aranjata linia 0, ceea ce obliga la trecerea pe alta pozitie ca sa permita oprirea automata.

2.Se decide daca schimbarea sa se faca la receptor sau la modulul de comanda:

-daca se opteaza pentru ajustarea la receptor, se procedeaza ca la pag.170.

-daca se opteaza pentru ajustarea la modulul de comanda, se aleg comutatorii asociati cu conexiunea de la iesire care merge la comutatorul A/B respectiv si se face aranjarea pe numarul de pozitie cuvenit folosind o surubelnita nemetalica.

Tabelul de pozitii pentru alegerea liniilor

Este necesar ca linia aranjata aici sa corespunda cu cea de la receptor.

Functionare

Stabilirea modurilor de comutatie

Cand comanda de comutatie functioneaza in modul normal, de comutatie automata, ambele chei de pe panoul frontal stau in jos. Astfel comutatorii optici si de radiofrecventa comandati de modulul comanda de comutatie transmit semnalele pe traseul “normal inchis”, pana ce intervine o alarma si atunci modulul de comanda impusm unde este defectiunea, traseul “normal deschis”.

Pentru a ocoli modul de lucru cu comutatie automata, se ridica in sus cheia de ocolire (Overvide – cea mai din dreapta dintre cele doua).

Modurile de comutatie:

Functia de monitor

Modulul comanda de comutatie infatiseaza starile celor 14 comutatori de stare dintr-o privire (prin cele 14 becuri de la dreapta cheilor). Cand unul este comutat pe pozitia corespunzatoare unei defectiuni, LED-ul lumineaza. Cei necomutati (calea de semnal prin NC) au LED-ul corespunzator stins.

Specificatii

Intrare      14 linii de stare in logica TTL

Conector de intrare    20 contacte

Iesire (prin RJ-1 1)                     80 mA la 5 V c.c., 30 mA la 12 V c.c.

Conectori de iesire                    14 conectori RJ 1 1

Electroalimentare                      100…240 V c.a. 50/60 Hz sau – 48 V c.c.

Conector de electroalimentare CEI

Dimensiuni(inalt.xlatxadanc.)    4,5 cmx48,3cmx22,9 cm
