Statie de energie - ace om 220.48/n smr30 (sdh, pdh, spur)



Statie de energie - ace om 220.48/n smr30 (sdh, pdh, spur)


STATIE DE ENERGIE

ACE OM 220.48/n SMR30

(SDH, PDH, SPUR)

CARTE TEHNICA

Cod : CT - MBF/ Rev 1 Data 21.08.2000




























CUPRINS


DESCRIEREA STATIEI DE ENERGIE       ANEXE

1.1 Tensiunea nominala Conexiuni Baterii

1.2. Curentul nominal Lista Alarmelor

1.3. Componenta statiei                                                                    Schema Electrica

1.4. Bateria

1.4.1. Cicluri de incarcare

1.4.2. Celule deschise

1.4.3. Celule inchise

1.4.4. Curentul de incarcare.

1.4.5. Decuplarea bateriei

Modulul redresor

Modulul de distributie

. Modulul de comanda si semnalizare UCS

1.7.1. Indicatoarele cu LED

1.7.2. Afisajul alfanumeric

1.7.3. Trecerea de la un meniu la altul

1.7.4.Parcurgerea unui meniu

1.7.5. Cresterea si scaderea parametrilor programabili

1.7.6. Schimbarea parametrilor atunci cand functia securitate este activata

1.7.7. Mesajele UCS

1.8 Alarmele statiei de energie

1.8.1 Semnalizarea locala

1.8.2. Semnalizarea la distanta

1.9 Interfata cu utilizatorul


2. CARACTERISTICI ELECTRICE PRINCIPALE ALE STATIEI DE ENERGIE ACE OM 220.48/n SMR 30

Cerinte de mediu inconjurator

Echipare

Caracteristici constructive si functionale principale

Caracteristici constructive

Cerinte functionale


3. INSTALAREA STATIEI DE ENERGIE

3.1 Asezare

3.2. Conexiuni

3.2.1. Conectarea la reteaua de alimentare

3.2.2. Conectarea sarcinilor si a bateriei.

3.2.3. Conectarea semnalizarilor

3.2.4. Conectarea traductorului de temperatura a bateriei


4. INVENTAR DE LIVRARE



DESCRIEREA STATIEI DE ENERGIE


Statia de energie este destinata sa alimenteze echipamente de telecomunicatii si sa mentina in acelasi timp bateria tampon in stare complet incarcata, refacind capacitatea acesteia in mod automat dupa fiecare descarcare.


1.1 Tensiunea nominala Tensiunea nominala a statiei este de 48 V corespunzatoare bateriilor cu Pb cu 24 de elemente.


1.2 Curentul nominal al statiei este de nx30A in functie de echiparea cu n redresoare de 30 A.


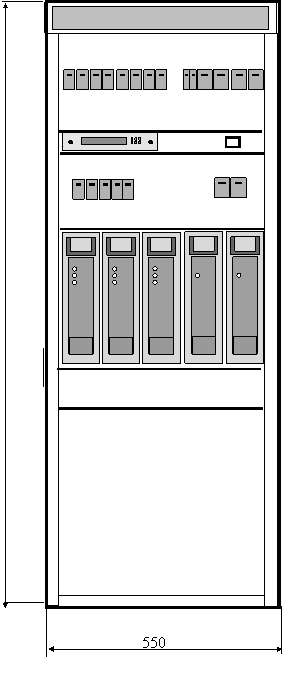

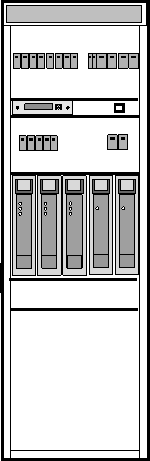

1.3. Componenta statiei de energie poate fi urmarita in schema 9002 SE-MBF.

Statia poate fi echipata astfel:

- n (3 . 5) redresoare din care cel putin unul trebuie folosit ca rezerva activa in mod permanent si temporar pentru incarcarea bateriei;

- o unitate de distributie in curent continuu DCC care contine iesirile in CC pentru max 11 sarcini permanente si max 11 sarcini temporizate, bornele de conectare a bateriei, modulul temporizator;

- o unitate de distributie in curent alternativ si baterie DCA+B care contine distributia alimentarii in CA la cele n redresoare si intrerupatoarele pentru conectarea celor doua baterii;

o unitate de comanda si semnalizare UCS;

- modem pentru comanda de la distanta (optional)

- placa pentru semnalizarea deschiderii intrerupatoarelor.

- o unitate de interfata cu utilizatorul MUIB plasata in interiorul dulapului;

- spatiu pentru baterii in partea de jos a dulapului .


1.4.Bateria. Statia poate lucra cu o baterie plumb - acid de urmatoarele tipuri:

- celule deschise cu electrolit liber

- celule inchise (baterii etanse) cu recombinare de gaze cu electrolit fixat AGM sau GEL.

Variantele de baterii cu care poate fi echipata statia sunt:

Doua baterii de 48V/90Ah compuse din 8 elemente de 12V/90Ah (SPUR)

Doua baterii de 48V/180Ah compuse din 16 elemente de 12V/90Ah (PDH)

Doua baterii de 48V/270Ah compuse din 24 elemente de 12V/90Ah in acest saz bateriile se monteaza intr-un dulap separat (SDH)

1.4.1. Cicluri de incarcare

Statia de energie poate fi programata pentru a incarca cele doua tipuri de baterii mentionate mai sus.

Celule deschise.

Ciclul este de tipul I-U cu limita de timp si doua nivele de tensiune care pot fi reglate independent.

Vtp (incarcare tampon) 2,22V/elem reglabil 2,05 . 2,30V/elem

Veg (incarcare de egalizare) 2,4 V/elem reglabil 2,25 . 2,42V/elem

Decizia de a se executa incarcarea bateriei la tensiunea de egalizare sau tampon poate fi luata in functie de doua criterii care se programeaza

- Criteriul sarcinii pierdute in timpul descarcarii (AH) - cel mai precis

- Criteriul tensiunii (V) tensiunea la care s-a descarcat bateria.

Conform criteriului sarcinii, in momentul inceperii incarcarii, UCS analizeaza sarcina pierduta Sp si o compara cu limita programata Lah; daca limita este depasita Sp > Lah se semnalizeaza (EG - egalizare) si se incepe incarcarea in curent constant pina la atingerea tensiunii de egalizare programate. Daca in momentul inceperii incarcarii, bateria nu avea capacitatea nominala din cauza unor descarcari anterioare, sistemul de calcul al UCS ia in considerare diferenta lipsa Dah si determina incarcarea de egalizare atunci cind se indeplineste conditia Sp + Dah > Lah.

Conform criteriului tensiunii, incarcarea de egalizare are loc daca prin descarcare tensiunea bateriei a scazut sub valoarea programata V.

Incetarea ciclului de incarcare rapida are loc in ambele cazuri atunci cind in urma atingerii tensiunii de egalizare Veg curentul de incarcare scade sub o limita programata Istop. In acest moment se trece automat la tensiunea tampon Vtp. Daca durata ciclului de egalizare depaseste un timp prestabilit T, programabil, timp in care curentul nu a scazut sub limita Istop are loc trecerea fortata la tensiunea tampon Vtp.


1.4.3. Celule inchise

Bateriile de acest tip se incarca la o singura tensiune, tensiunea tampon Vtp, care are la 20 C valoarea 2,27 V/elem (54,5V la o baterie cu 24 elemente), se admite totusi si o incarcare la o tensiune mai mare Veg = 2,33 . 2,4 V/elemin scopul unei incarcari mai rapide dar durata incarcarii la aceasta tensiune trebuie sa fie limitata. Tensiunea de incarcare trebuie modificata in functie de temperatura bateriei cu un coeficient care depinde de tipul bateriei.

Statiile de energie ANTRICE au posibilitatea de a compensa in mod automat tensiunea de incarcare in functie de temperatura fiind prevazute cu o sonda de temperatura care se monteaza in camera bateriilor si cu posibilitatea de a programa un coeficient de compensare cu temperatura CCT exprimat in mV/ C/elem. Sistemul de calcul din modulul UCS realizeaza compensarea Vtp dupa formula:

Vtp(temp. baterei) = Vtp(20 C) - [temp. bateriei - 20 C] x 24 elem x CCT

Exemplu: considerind CCT = 2,9 mV/ C/elem o baterie cu temperatura de 30 C va fi incarcata si mentinuta la tensiunea tampon :

Vtp(30 C) = 54,7 - [ 30 - 20 ] x 24 x 2,9 10-3 = 54V

In exemplu de mai sus temperatura de referinta a fost de 20 C statiile de energie au posibilitatea de a modifica aceasta valoare prin programarea UCS vezi cap 1.7.7.


Curentul de incarcare.

Asa cum s-a aratat la cap 1.5.1. incarcarea se face in curent constant programabil, valoarea recomandata fiind 1/10 din capacitatea bateriei exprimata in A. Pentru a proteja bateriile in cazul unor descarcari profunde, statiile ANTRICE au posibilitatea de a modifica in mod automat curentul de incarcare pe masura ce tensiunea bateriei Vb creste. Sunt prevazute 3 valori ale curentului de incarcare:

Ib1 pentru Vb < Vdp unde Vdp tensiunea de descarcare profunda, Ib1 se alege mai mic decit 1/10 cap bat.

Ib2 pentru Vb < Vtp.

Ib3 pentru Vb > Vtp.


Decuplarea bateriei

In cazul lipsei indelungate a tensiunii de la retea exista pericolul distrugerii bateriei printr-o descarcare exagerata. Statiile ANTRICE sunt prevazute cu un contactor care la scaderea tensiunii bateriei sub o limita programabila ‘SFARSIT DESCARCARE’ decupleaza bateria. La revenirea tensiunii de alimentare contactorul se poate inchide automat sau manual in functie de programare.


1.5. Modulul redresor

Redresorul SMR 30 realizeaza conversia CA/CC dupa principiul comutatie si modularea duratei impulsurilor (PWM). Redresorul are o seama de performante remarcabile:

Functionare in paralel cu echirepartitia curentilor si deconectare automata a unitatii care se defecteaza

Pornire treptata curentul debitat creste progresiv la pornire.

Redresorul poate fi introdus sau scos din rack in timpul functionarii.

Controlul functionarii cu microprocesor

Curentul absorbit la intrare este sinusoidal iar factorul de putere este 1.

Randament foarte mare.

Densitate de putere foarte mare


1.6 Modulul de distributie de curent continuu DCC

Modulul este destinat conectarii statiei de energie la sarcini. Sarcinile sunt de doua tipuri: sarcini prioritare (permanente) care nu pot fi intrerupte si sarcini de mai mica importanta (temporizate) care pot fi decuplate pentru prelungirea duratei de functionare pe baterie in absenta retelei. Decuplarea sarcinilor temporizate se efectueaza dupa scurgerea unei perioade de timp de la disparitia retelei, durata temporizarii se stabileste din temporizatorul K3 plasat in marginea din dreapta a modulului. Temporizatorul este prevazut cu doua indicatoare: multiplicator [xT] si durata [T], perioada de temporizare este produsul celor doua indicatoare Ex: 2x2h= 4h. Cuplarea si decuplarea sarcinilor temporizate se efectueaza prin contactorul K2 cu capacitatea maxima de 200A.

Pe panoul de sus al modulului sunt doua siruri de intrerupatoare automate (MCB) marcate SARCINI PERMANENTE Q1 . Q11 si SARCINI TEMPORIZATE Q12 . Q22. Valorile maxime de curent prin fiecare iesire sunt:

Q1,Q2,Q10,Q11                                    25A;

Q3,Q4,Q5                                              10A;

Q6,Q7,Q8,Q9                          6A;

Q12                                                       50A (SAU 63A);

Q13,Q14,Q15,Q16,Q17,Q18,Q19,Q20,Q21,Q22                    25A.

In interiorul modulului se afla bara + SYS prevazuta cu cleme cu suruburi pentru conectarea bornelor [+] ale sarcinilor si barele BAT1 si BAT2 pentru conectarea bornelor [-] ale bateriilor.

Deasemenea in interiorul modulului se afla contactorul K2 care deconecteaza sarcinile temporizate si este comandat de K3

Daca se doreste dezactivarea functiei de temporizare se apasa butonul din dreapta MCSU pe pozitia OFF. Desen 9002SE-MBF.



1.7 Modulul de distributie de curent alternativ si conectare baterii

Pe panoul modulului, in partea stinga sunt 5 intrerupatoare automate bipolare Q25,Q26,Q27, Q28, Q29 2P/16A pentru conectarea alimentarii CA la redresoare, si in partea dreapta doua intrerupatoare automate tripolare (cu cele trei cai conectate in paralel) Q23, Q24 3P/63A pentru conectarea bateriilor.


In modulul de distributie este montat si contactorul K1 care deconecteaza bateriile cand tensiunea lor a scazut.


.Modulul de comanda si semnalizare UCS

Modulul UCS comanda, supravegheaza si semnalizeaza intreaga functionare a statiei de energie. Contine un sistem cu microprocesor conectat printr-o interfata seriala cu sistemele de calcul din redresoare si care poate fi conectat la un calculator exterior sau la un modem pentru transferul la distanta a controlului. (Este necesara utilizarea software WINCSU)


1.7.1. Indicatoarele cu LED

LED verde OK - indica functionarea normala a statiei

LED galben clipitor AL - indica existenta unei alarme; daca alarma acustica este activata se produce si un sunet intermitent

LED rosu AVARIE - indica faptul ca unul sau mai multe redresoare sunt oprite.


1.7.2. Afisajul alfanumeric

Contine o linie cu 16 caractere de 9mm prin care se afiseaza toate mesajele statiei. In mod normal se afiseaza ecranul principal: curentul, tensiunea si regimul de incarcare a bateriei: TP - tampon, EG - egalizare, TPC - tampon cu compensare de temperatura. EGC - egalizare cu compensare de temperatura


25A 54.7V TPC


In afara acestui ecran prin actionarea tastaturii se pot afisa meniurile: SISTEM, REDRESOR, BATERIE, ALARME.

Meniul SISTEM afisat permanent contine informatii generale despre sistem.

Meniul REDRESOR (REDR) contine toti parametrii referitori la redresoare.

Meniul BATERIE (BAT) contine toti parametrii referitori la baterii.

LISTA ALARMELOR (ALAR) lista cronologica a ultimelor 100 alarme.


1.7.3. Trecerea de la un meniu la altul

Daca nici un buton nu este apasat timp de 2 minute, afisajul se intoarce in meniul sistem (ecranul principal). Acesta arata tensiunea si curentul in sarcina.

Pentru a trece de la un meniu la altul se apasa butonul corespunzator. Exemplu pentru a intra in meniul baterie plecand din oricare alt meniu se apasa butonul BAT.

Pentru a reveni in meniul sistem din oricare alt meniu se apasa butonul meniului curent. Exemplu daca ne aflam in meniul redresor se apasa REDR si intram in meniul sistem.


1.7.4.Parcurgerea unui meniu.

Pentru a parcurge un meniu de la primul la ultimul ecran se apasa butonul

Pentru a parcurge un meniu de la ultimul la primul ecran se apasa butonul


1.7.5. Cresterea si scaderea parametrilor programabili.

Pentru a schimba un parametru programabil apasati VALIDARE; Valoarea va clipi; pentru a creste numarul apasati , pentru a scadea numarul apasati . Daca ati obtinut numarul dorit apasati din nou VALIDARE.


1.7.6. Schimbarea parametrilor atunci cand functia securitate este activata.

Activarea functiei de securitate se face prin mesajul SIGURANTA ON. Interdictia de schimbare a parametrilor devine activa dupa 2 min de la activare.

Daca se incearca schimbarea parametrilor atunci cand functia securitate este activata pe afisaj apare FUNCTIE NEPERMISA. Pentru a anula efectul functiei securitate se apasa simultan , si VALIDARE pentru 10 secunde atunci cind este afisat mesajul SIGURANTA ON. Procedati apoi la schimbarea normala a valorilor.


1.7.7. Mesajele UCS

Se prezinta in continuare lista mesajelor si semnificatiile lor. Valorile numerice indicate sunt cele care se programeaza la fabricatie.

Meniul SISTEM

TEMP AMB - Daca traductorul este montat se indica temperatura mediului, daca nu exista traductor se afisaza NU

Daca exista placa de supraveghere a retelei de 220V se afiseaza urmatoarele 7 mesaje (in caz contrar mesajele lipsesc)

Vrs tensiunea masurata pe faza RS

Vst tensiunea masurata pe faza ST

Vtr tensiunea masurata pe faza TR

Ar Curentul masurat pe faza R

As Curentul masurat pe faza S

At   Curentul masurat pe faza T

FRECV valoarea masurata pentru frecventa


ALM TEMP AMB 55 C. La depasirea limitei se semnalizeaza alarma AL

ALM V mare 57,0 V. Tensiune de iesire a statiei peste limita superioara (alarma AL)

ALM V mica 48,0 V. Tensiune de iesire a statiei sub limita inferioara (alarma AL)

SIGURANTA OFF / ON. Este permisa/interzisa schimbarea valorilor

Proba OFF/ON. In pozitia ON se aprind toate LED-urile si toti pixeli afisajului.

NUMAR RED 3. Numarul redresoarelor existente. Redresoarele se numara din prima pozitie de la stinga, nu pot exista pozitii goale in cadrul numarului programat.

NUMAR BAT 2 Numarul de baterii existent

CSU # 0000000 Codul unitatii de control se utilizeaza la comanda de la distanta prin modem pentru individualizarea diverselor statii monitorizate.

FS CC 100A. Sensibilitatea traductorului de curent al bateriei.

Data/ora cu formatul ZZ.LL.AA.HH.MM trecerea de la o pozitie la alta cu tasta Validare

MODEM OFF. Statia nu este prevazuta cu modem

ALM ACUSTICA ON/OFF. Se produce DA/NU alarma acustica

CA mono INACTIV. Statia nu este prevazuta cu placa de CA monofazata pentru masurarea tensiunii si curentului de intrare

CA 3 faz. Statia este prevazuta cu placa de CA trifazata pentru masurarea tensiunii si curentului de intrare. In cazul in care nu exista placa, mesajul este: CA 3faz INACTIV si urmatoarele 5 mesaje nu se mai afiseaza

VCA MAX 242 V limita programata pentru semnalizarea tensiunii max. a retelei

VCA MIN 187 V limita programata pentru semnalizarea tensiunii min a retelei

Fmax 3 FAZE 55,0 limita programata pentru semnalizarea frecventei max a retelei

Fmin 3 FAZE 45,0 limita programata pentru semnalizarea frecventei min a retelei

FS CA - 3       150 sensibilitatea programata pentru traductoarele de curent alternativ


Meniul REDRESOR

RED 1    17A Apasind se citesc curentii debitati de redresori

RED 1 G1050ab 70C Daca in ecranul anterior se apasa VALIDARE se afiseaza varianta de software utilizata de procesorul redresorului si temperatura radiatorului, o noua apasare VALIDARE se intoarce la afisarea curentului.

Vtamp RED. Reprezinta suma intre tensiunea tampon si rezerva de tensiune ’CADERE’ prevazuta pentru compensarea cu temperatura. NU SE REGLEAZA

Vegal RED. Reprezinta suma intre tensiunea egalizare si rezerva de tensiune ‘CADERE’ prevazuta pentru compensarea cu temperatura. NU SE REGLEAZA

V mare RED 57,5 V. Limita superioara a tensiunii redresorului (alarma AL)

V mica RED 48,5 V. Limita inferioara a tensiunii redresorului (alarma AL)

Ilim RED 32 A. Curentul maxim pe care poate sa-l debiteze un redresor. La depasirea acestuia are loc reducerea tensiunii sarcinii. (alarma AL)

Vcc MAX RED 58,5 V. Tensiunea maxima pe care o poate atinge un redresor in caz de avarie. Se semnalizeaza AVARIE si redresorul este oprit.

ANULARE ALARME. Daca in urma alarmei de la punctul anterior s-a inlaturat defectul (ex: s-a inlocuit redresorul) apasind VALIDARE se anuleaza alarma de avarie.


Meniul BATERIE

I BAT 1, I BAT 2. Curentii in cele doua baterii, la descarcare mesaj DESC. In cazul descarcarii apare alarma BATERIE IN DESCARCARE (alarma AL)

DIFER I DESC 20 A. Diferenta admisibila intre curentii de descarcare a bateriilor, la statiile cu o singura baterie se programeaza valoarea maxima intrucit curentul bateriei lipsa este permanent 0.

TEMP BAT. Daca traductorul este montat se indica temperatura bateriei, daca nu exista traductor se afiseaza NU, existenta traductorului determina si efectuarea compensarii cu temperatura a tensiunii de incarcare a bateriei conf coef. CCT.

ALM TEMP BAT 55 C. La depasirea limitei se semnalizeaza alarma AL

Cap BAT1 140AH. Se indica capacitatea ramasa in baterie dupa o descarcare. NU SE REGLEAZA

Cap BAT2 140AH. Se indica capacitatea ramasa in baterie dupa o descarcare. NU SE REGLEAZA.

C10 BAT 140AH. Capacitatea nominala a bateriei utilizate.

CCT 4,0 mV/ C/elem. Coeficientul de compensare cu temperatura a tensiunii de incarcare a bateriei vezi cap 1.4.3.

Lim Ib Vb<Vdp 7 A. Limitarea curentului de incarcare atunci cind tensiunea bateriei < Vdp vezi cap 1.4.4.

Vdp 45,0 V. Tensiunea de descarcare profunda. La scaderea tensiunii bateriei sub aceasta limita se declanseaza alarma ALARMA BATERIE

Lim Ib Vb<Vt 14 A. Limitarea curentului de incarcare atunci cind tensiunea bateriei < Vt vezi cap 1.4.4.

Vtampon 54,5 V. Tensiunea tampon = tensiunea de iesire a statiei

Lim Ib Vb>Vt 10 A. Limitarea curentului de incarcare atunci cind tensiunea bateriei > Vt vezi cap 1.4.4.

V INC EGAL 56,0 V. Tensiunea de egalizare

CADERE 0,7 V. Rezerva de tensiune la redresoare pentru compensarea caderilor de tensiune pe cabluri si pentru reglajul cu temperatura a tensiunii de iesire a statiei

Vmin BAT 47 V. Nu se utilizeaza

CICLU EGAL V OFF / ON. Start egalizare in functie de tensiunea bateriei DA/NU, Vezi cap 1.4.2. LED galben AL se aprinde continuu. in timpul ciclului de egalizare

V ST. EG. Tensiunea de prag pentru declansarea incarcarii rapide.

CICLU EGAL AH OFF / ON. Start egalizare in functie de sarcina pierduta de baterie DA/NU, Vezi cap 1.4.2.

AH ST EG 50AH. Valoarea sarcinii pierdute de baterie pentru declansarea inc. rapide.

I stop EG 2 A Sau OFF. Curentul de incarcare la care are loc sfirsitul ciclului de egalizare

DURATA EG 5 Ore. Incetarea ciclului de egalizare dupa limita de timp Vezi cap 1.4.2.

INTR EG 12 SAPT. Declansarea unui ciclu de egalizare la trecerea unui interval de timp mai mare de 12 saptamini de la precedentul ciclu de egalizare.

START MAN EG. Declansarea manuala a unui ciclu de egalizare - se apasa VALIDARE

STOP MAN EG. Intreruperea manuala a unui ciclu de egalizare - se apasa VALIDARE

Vsf desc 44,0 V. Daca tensiunea bateriei in descarcare scade sub aceasta valoare se decupleaza bateria si se semnalizeaza alarma SFRS DESC DESCHIS (contactor de cuplare a bateriei deschis)

SFRS DESC AUTO. La revenirea tensiunii retelei contactorul de cuplare a bateriei se inchide automat. Daca se apasa VALIDARE se obtine SFRS DESC INCHIS / DESCHIS - comanda manuala a contactorului

ALARMA SONDA OFF/ON. Semnalizarea defectarii (lipsei) sondei de temperatura DA / NU

TDB Per 60 Zile Se executa un Test de Descarcare a Bateriei (TDB) la fiecare 60 zile. Daca se programeaza 0 zile mesajul afisat este TDB OFF nu se executa test de descarcare a bateriei si nu se mai afisaza alte mesaje referitor la TDB.

TDB Ora 04 : 45 Ora la care se efectueaza TDB

TDB Dur 1h 25min Durata prevazuta pentru decarcarea bateriei. Daca durata efectiva de descarcare pana la atingerea tensiunii finale programate este mai mica decat cea prevazuta se considera TEST NEREUSIT si se produce o alarma.

TDB Curent 5A Curentul constant de descarcare a bateriei. Descarcarea bateriei se efectueaza pe sarcina statiei, deci curentul de descarcare trebuie programat la o valoare mai mica decat curentul debitat in sarcina.

TDB Sfrs V Tensiunea bateriei la sfarsitul testului.

TDB Sfrs C Capacitatea ramasa la sfarsitul testului.

Ultim TDB OK Daca testul anterior a fost reusit, daca nu se afiseaza TDB Nereusit


Meniul ALARME

Modulul UCS inregistreaza in memorie toate alarmele produse incepind cu cea mai recenta, numarul maxim de alarme este 100. Afisarea alarmelor se obtine apasind butonul ALAR, se afisaza numarul de ordine al alarmei si numele acesteia:

1 LEG INTR RED

Numarul 1 corespunde celei mai recente alarme. Daca in interval de 2s se apasa urmatoarea alarma este afisata, daca se apasa din nou se afiseaza a 3-a alarma, etc. Daca dupa afisarea unei alarme nu se mai apasa va apare un ecran cu numarul de ordine al alarmei, data si ora acesteia:


1 01/06/98 21:35


Pentru a afisa o anumita alarma se apasa repetat pina se ajunge la alarma dorita apoi se asteapta 2s se va afisa numele alarmei si momentul in care s-a produs.


1.8 Alarmele statiei de energie


Statia de energie este prevazuta cu un sistem de semnalizare a defectelor local si la distanta

Semnalizarea locala se efectueaza prin mesaje afisate pe ecranul unitatii UCS si prin LED-uri plasate atat pe redresoare cat si pe unitatea UCS. Semnalizarea la distanta se efectueaza prin contacte de releu libere de potential plasate pe placa Interfata cu utilizatorul.


1.8.1 Semnalizarea locala

Semnalizarile cu LED au urmatoarele semnificatii:

Verde - functionarea normala a statiei,

Galben aprins permanent - functionare normala in regim de egalizare,

Galben clipitor - existenta unui defect care nu compromite functionarea statiei (de ex: functionare in gol)

Rosu - defect major in urma caruia unul sau mai multe redresoare au fost oprite automat.

Statia semnalizeaza printr-un mesaj in clar felul alarmei semnalizate optic. Pentru a afisa alarma se procedeaza astfel: Pe ecran apar alternativ tensiunea si curentul statiei sau ALM APASA VALID. Se apasa VALIDARE si apoi , alarmele curente sunt afisate pe rind.

In anexa 1 se prezinta lista mesajelor de alarma in forma prescurtata in care sunt afisate si semnificatia acestora.


1.8.2. Semnalizarea la distanta

Sunt semnalizate prin contacte de releu :

- Redresor oprit: unul sau mai multe redresoare nu mai debiteaza curent ca urmare a unui defect

- Lipsa retea: Nici unul din redresoarele statiei nu are tensiune alternativa la intrare.

- Baterie descarcata: Tensiunea bateriei mai mica decat limita de descarcare profunda Vdp programata in meniul BATERIE.

- Intrerupator deschis Intrerupator de sarcina ( cu sarcina conectata ) sau intrerupator de baterie deschis.

Alocarea contactelor este indicata la cap 3.2.3.


1.9 Interfata cu utilizatorul


Este o placa de circuit imprimat plasata in partea din spate superioara a dulapului statiei. Placa contine conectorii de legatura cu traductorul de temperatura X17, releele de semnalizare cu iesire la conectorul X2, comanda contactorului de decuplare a bateriei X65, conectorul pentru cablu banda X1 pentru legatura cu modulul de comanda UCS. In Schema electrica a statiei Desen Nr 9002 SE-MBF sunt prezentate conexiunile care intereseaza utilizatorul. Vezi si cap 3.2.3.


2. CARACTERISTICI ELECTRICE PRINCIPALE ALE STATIEI DE ENERGIE ACE OM 220.48/n SMR 30


Cerinte de mediu inconjurator


- Zona macroclimatica: N (STAS 6535-83)

- Categoria de exploatare a produsului: 3 (STAS 6692-83)

- Domeniul temperaturilor de utilizare: 0C +40C

- Domeniul temperaturilor de transport si depozitare: -33C +50C

- Umiditatea relativa a aerului: max. 80% la 20 C si max 50 % la 40 C

- Altitudine maxima de utilizare: 1000m

- Gradul de agresivitate al atmosferei: normal conform STAS 7222-90

- Produsul functioneaza in medii lipsite de praf, de pulberi bune conducatoare de electricitate, substante corozive, in lipsa campurilor electrice si magnetice intense.


Echipare.

Constructiv statia se compune din:

- Dulap de 19’’

- Distributie in curent continuu.

- Distributie a alimentarii redresoarelor si bateriilor

- Sertar continand max 5 redresoare SMR 30.

- Unitate de comanda si semnalizare (UCS )

- Placa de interfata cu utilizatorul

- Baterii de 90 Ah: 8 elemente pentru SPUR, 16 elemente pentru PDH si 24 elemnete pentru SDH ( 12 elemente in dulapul cu redresori si 12 elemente intr-un dulap separat )


Caracteristici constructive si functionale principale


Caracteristici constructive

2.3.1.0. Constructia produsului este de tip rama cu deschiderea de 19’’. Baza are dimensiunile 550 x 600 mm iar inaltimea H = 2000 mm. Pentru SPUR si PDH este un singur dulap iar pentru SDH sunt doua dulapuri, cel de-al doilea dulap continand numai baterii.

2.3.1.1. Masa: 100 kg fara redresoare si baterie, greutatea unui redresor 5kg, greutatea unui element de baterie: 30kg

2.3.1.2. Fixare: Pe pardoseala in patru puncte cu suruburi autofiletante , cu acces din fata si bare (borne) de conectare la partea superioara


Cerinte functionale

2.3.2.1 Caracteristici de intrare:

Tensiune de alimentare : Trifazat 3F+N, 380 V ca + 10% / - 15%

sau Monofazat 220Vca, + 10% / - 15%

Frecventa: 50 Hz

Factor de putere: 0,99 (incarcare la 100% Inom)

Curent absorbit: 13 A (6A) pe faza pentru un singur

redresor SMR 30 (15)

Forma de unda a curentului absorbit :                   sinusoidal

Distorsiunea curentului (THD): 8% (incarcare la Inom)

Randament mediu: > 90% (incarcare 50%100% Inom)


2.3.2.2 Caracteristici de iesire:

Tensiune nominala: 48 V cc, polul pozitiv la masa

Tensiune tampon : 2,22 V/elem (reglabila 48 . 58V).

Tensiune de incarcare de egalizare: 2,4 V/elem (reglabila 50 . 61V).

Pentru varianta de 24V toate tensiunile sunt impartite la 2.

Curent nominal (Inom): 30A (15A ) pentru un redresor

Limitarea curentului: 5 . 32A (5 . 16A)

Stabilizarea tensiunii (regim static): 0,5%

Stabilizarea tensiunii (regim dinamic): 1% din valoarea finala pentru salt de

curent de la 10% la 90% si inapoi la10%

Tensiune psofometrica (fara baterie):                   2mV

Tensiune de riplu: varf la varf: 100 mV, eficace: 20 mV

Echirepartitia curentului intre redresoare:             <5%

Scurtcircuit pe sarcina: regim permanent

Supratemperatura reducerea curentului debitat


2.3.2.3 Izolatii

Rezistenta de izolatie a tuturor circuitelor fata de circuitul de protectie (masa): > 100 Mohm

Rigiditate dielectrica: 1500 V / 50Hz 1min intre bornele de intrare si masa

500 V / 50Hz 1min intre bornele de iesire si masa


2.3.2.4. Rezistenta la supratensiuni pe intrare: Impuls cu forma de unda normalizata ms - 4kV virf.

2.3.2.5. Racire:   Prin convectie naturala


2.3.2.6. Afisaje si semnalizari

- Afisaj alfanumeric 16 caractere pe unitatea de comanda si semnalizare, marimi afisate: tensiunea iesire, curent de sarcina, regimul bateriei (tampon, egalizare, compensare cu temperatura), alarme, mesaje de stare.

- Semnalizare optica cu LED pe unitatea de comanda UCS si redresoare: Normal: verde, Alarma: galben clipitor, Redresor oprit: rosu

- Semnalizare prin contacte libere de potential: Defect, Descarcarea bateriei sub o limita, Lipsa retea.


2.3.2.7. Controlul regimului de incarcare a bateriei:

- Regim automat de mentinere sau egalizare

- Limitarea curentului de incarcare

- Compensarea tensiunii de incarcare cu temperatura

- Deconectarea bateriei la scaderea tensiunii sub o limita reglabila


2.3.2.8. Nivelul perturbatiilor radioelectrice ale produsului corespunde prevederilor STAS 6048/7 - 80 pct. 2.1.



3. INSTALAREA STATIEI DE ENERGIE


3.1 Asezare

Statia de energie poate fi asezata cu spatele la perete la o distanta de min 15 cm (pentru a permite iesirea cablurilor) deoarece accesul in interior este frontal si pe sus.

Toate conexiunile se scot pe la partea superioara

Fixarea pe podea se face prin cele 4 gauri 9 existente pe fundul dulapului. Sau prin doua sine cu profil L care se fixeaza pe exteriorul dulapului pe cele doua parti laterale.


3.2. Conexiuni. Desen 90.02BC

Pentru executarea conexiunilor se demonteaza capacul de la partea superioara si panoul frontal de la distributia de c.c.


3.2.1. Conectarea la reteaua de alimentare.

Statia de energie se alimenteaza trifazat. Se poate alimenta si monofazat acolo unde nu exista toate cele trei faze. Conectorul de intrare este marcat cu RSTN consumul maxim pe faza este de 13A (13A).


3.2.2. Conectarea sarcinilor si a bateriei. Desen 9002 SE-MBF


Borna (+) a sursei de 48 V este o bara orizontala cu 22 piese de prindere cabluri cu sectiunea maxima de 4mm2. Pentru cablul de impamantare este prevazuta o piesa pentru cablu cu sectiunea de 16mm2. Iesirile de minus se fac din intrerupatoarele temporizate sau netemporizate.

Cablurile de conectare a bateriilor sunt montate si izolate la capetele dinspre baterie.


3.2.3. Conectarea semnalizarilor Desen 9002 SE -MBF.


Pe placa de interfata cu utilizatorul se afla 4 relee destinate semnalizarii la distanta In starea normala fara alarma releele nu sunt energizate contactele C si NI inchise, in prezenta unei alarme releele sunt energizate contactele C si ND inchise. Contactele sunt scoase la conectorul cu cleme cu surub X2 se utilizeaza conductoare subtiri cu S = 0,5 . 1 mm2.

Destinatia contactelor este urmatoarea ( contactele se deschid in cazul alarmei)

ALARMA STATIE X2- 13, 14

ALARMA BATERIE X2 - 10, 11

ALARMA RETEA X2 - 7, 8.

ALARMA INTRERUPATOARE X2-1,2



3.2.4. Conectarea traductorului de temperatura a bateriei.

Traductorul pentru masurarea temperaturii bateriei se livreaza separat in ambalajul statiei. Traductorul se compune din senzorul de temperatura si cablul in lungime de 10m terminat cu conector. Conectorul cablului se cupleaza la conectorul X17 BAT TEMP de pe placa Interfata Utilizator MUIB, iar senzorul se plaseaza in imediata apropiere a bateriilor astfel incit sa nu fie influentat de alte surse de caldura


4. INVENTAR DE LIVRARE

4.1 Inventarul statiei de energie este urmatorul:

Dulapul continind statia de energie in configuratia comandata

Dulap pentru baterii ( config SDH )

Traductorul de temperatura al bateriei

Carte tehnica

Baterii corespunzatoare configuratiei PDH, SDH sau SPUR

Anexa 1.

LISTA ALARMELOR


Denumirea alarmei

Explicatii

LED

ALARM RED

Combinatie a uneia sau mai multe alarme redresor

Galben

ALM URGENTA RED

Unul sau mai multe redres. oprite

Galben+ Rosu

Vcc MAX RED

Redresor oprit pentru tensiune max la iesire

Galben+ Rosu

RED OPRIT

Redresor oprit

Galben+ Rosu

NU RASPUNDE

Redresorul  n nu raspunde

Galben

LIMIT PUTERE

Redresor in limitare de putere

Galben

FUNCT IN GOL

Curent de iesire redresor < 0,6A

Galben

LIMIT CURENT

Redresor in limitare de curent

Galben

ALM TENS MARE

Tensiunea masurata de redresor prea mare

Galben

ALM TENS MICA

Tensiunea masurata de redresor prea mica

Galben

DEFECT EEPROM

EEPROM defect in redresori sau CSU

Galben

ANOM IODEM

Bucla de reactie din redresor anormala

Galben

TEMPER MAX RED

Temperatura radiatorului unui redresor prea mare

Galben

CIRCUIT DDC

Convertor CC/CC din redresor defect

Galben

ALM SONDA

Sonda de temperatura defecta in redresor

Galben+ Rosu

DEFECT Vref

Defect tensiune de ref in redresor

Galben+ Rosu

DEFECT ATCC

Tensiunea in etajul converterDC/DC incorecta

Galben+ Rosu

LIPSA VCA

Lipsa tensiune de intrare

Galben+ Rosu

SONDA TEMP NU

Sonda de temperatura ne conectata

Galben

INT BAT DESCHS

Intrerupatorul de baterie deschis

Galben

PROT SARC CC

Intrerupatoare de sarcina deschise

Galben

SFRST DESC DES

Contactor decuplare baterie deschis

Galben

TEN IESIRE MAX

Tensiune de iesire a statiei maxima

Galben

TEN IESIRE MIN

Tensiune de iesire a statiei minima

Galben Galben

BAT IN DESCARC

Baterie in descarcare

Galben

NU RASPUNDE

Unul sau mai multe redresoare nu raspund CSU

Galben

VCA AFARA LIM

Tensiunea de retea inafara limitelor programate

Galben+ Rosu

FREC AFARA LIM

Frecventa retea inafara limitelor programate

Galben

MAX TEMP AMB

Temp ambianta mai mare decit lim programata

Galben

MAX TEMP BAT

Temp bateriei mai mare decit lim programata

Galben

LIMITARE I BAT

Curentul de incarcare a bat este limitat la val prog

Galben

ANOM DESC BAT 1

Curentul de descarcare a bat1 mai mic decit bat2

Galben

ANOM DESC BAT 2

Curentul de descarcare a bat2 mai mic decit bat1

Galben

INCARC EGALIZ

Statia in incarcare de egalizare

Galben *

TDB NEREUSIT

Capacitatea redusa a bateriei

Galben


*LED galben nu clipeste

ACE OM 220.48/nSMR -

MBF

Modul de distributie CC




5x SMR 30




Priza de aer



Spatiu pentru baterii



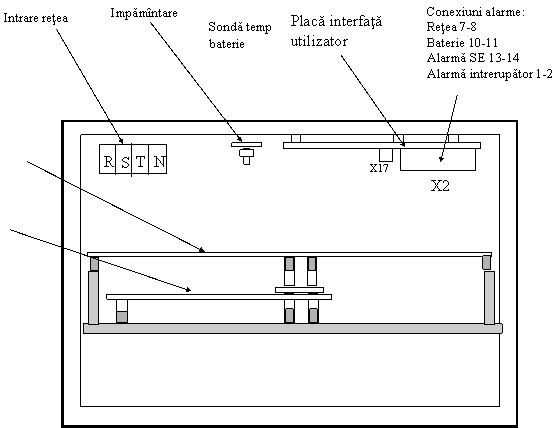

DIMENSIUNI DE GABARIT

Vedere frontala si de sus

ANTRICE SA DESEN Nr 90.02C

Proiectat ing. S. Hartulari, Verificat

ing. I Niculescu



















































Temporizator



Intrerupatoare sarcina



Bara - SYS





Borna Baterie 1

Baterie 2



Contactor

decuplare

baterie





In gama de tensiuni 220 V+10% - 15% sunt garantate performantele redresorului, gama tensiunilor de functionare este 150V . 275V




Contact |- ia legatura cu noi -| contact
Adauga document |- pune-ti documente online -| adauga-document
Termeni & conditii de utilizare |- politica de cookies si de confidentialitate -| termeni
Copyright © |- 2024 - Toate drepturile rezervate -| copyright

bani

Instalatii



Arhitectura
Cadastru
Casa gradina
Desen
Electrica
Instalatii
Protectia muncii

Referate pe aceeasi tema


CAIET DE SARCINI instalatii utilizare gaze naturale
Inventii, hidrogen, combustibil ecologic, energie din apa, combustibil ideal
Stingerea incendiilor in conditiile lipsei de apa
Prepararea locala a apei calde de consum menajer - instalator instalatii tehnico-sanitare si de gaze
Autospeciala de stins incendii cu pulberi Roman 12215 DFA (A.Sp.P. – R. 12215 DFA)
Aplicarea unui covor de spuma, ca masura de protectie impotriva incendiului, in cazul aterizarilor fortate
Interventia pompierilor pentru stingerea incendiilor in tunelurile metroului
Cerinte esentiale pentru instalatii de incalzire - normative
Reglementari tehnice specifice pentru instalatiile de ventilare si climatizare
Cunoasterea constructiva/functionala si montarea intalatiilor ct



Ramai informat
Informatia de care ai nevoie
Acces nelimitat la mii de documente. Online e mai simplu.

Contribuie si tu!
Adauga online documentul tau.
