Reprezentarea si inscriptionarea sudurilor pe desene

REPREZENTAREA SI INSCRIPTIONAREA SUDURILOR PE DESENE

In documentatia tehnica se utilizeaza reprezentarea completa a imbinarilor sudate, cu indicarea geometriei rostului, a numarului de straturi, sau o reprezentare schematica, folosind simboluri si notatii.

Simbolul principal utilizat indica forma rostului, iar notatiile care insotesc simbolul precizeaza dimensiunile imbinarii.

Simbolurile secundare indica forma suprafetei exterioare a cusaturii sau prelucrarea acestei suprafete:

plana, simbolizata cu o linie dreapta;

convexa, simbolizata cu o linie cu curbura in sus;

concava, simbolizata cu o linie cu curbura in jos;

crestaturile si neregularitatile cusaturii se vor prelucra pentru obtinerea unei treceri line de la cusatura la metalul de baza, notata cu simbol constand din doua jumatati de cercuri pe o linie;

Notatia pe desen a unei imbinari sudate:

Linia care indica imbinarea se traseaza cu linie continua subtire 1care se continua cu bratul liniei 2, pe care este plasat simbolul cusaturii 3; linia de indicatie se termina cu o sageata sprijinita direct pe cusatura 4.

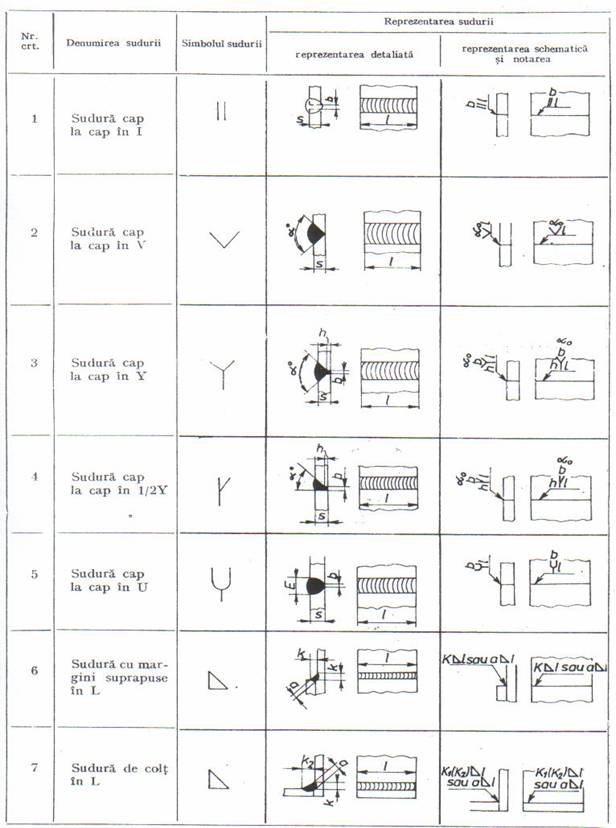

In tabel sunt date cateva exemple de reprezentare a imbinarilor sudate cu indicarea simbolurilor, reprezentarea conventionala si cea detaliata.

Au fost folosite urmatoarele notatii:

Locul unde se executa sudura se indica cu o linie ajutatoare, cu o sageata, deasupra careia se

noteaza simbolul si dimensiunile cordonului.

Denumirea, simbolizarea, reprezentarea si notarea sudurilor:



Inscrierea pe desen a cotelor

Cotele pe desenul de executie se pot plasa astfel:

deasupra sau dedesubtul simbolului (daca acesta se afla sub bratul liniei de indicatie), cand se refera la dimensiunile rostului;

la stanga simbolului cand se refera la dimensiunile rostului;

la dreapta simbolului cand se refera la dimensiunile longitudinale ale cusaturii in sectiunea transversala;

Modul de notare a principalelor tipuri de imbinari:

absenta cotei p din simbolul imbinarii indica faptul ca patrunderea sudurii este completa, pe toata grosimea metalului de baza;

absenta cotei b din simbolul imbinarii indica faptul ca deschiderea rostului este egala cu zero;

simbolul n indica numarul cusaturilor, iar simbolul a grosimea sudurii de colt, care este egala cu inaltimea triunghiului isoscel inscris in sectiunea cusaturii;

simbolul c in cazul imbinarilor in gauri alungite sanfrenate arata cota la fundul gaurii;

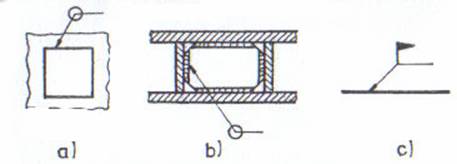

Indicatii suplimentare privind inscrierea cotelor - la imbinarea pe contur simbolizarea se realizeaza printr-un cerc amplasat la intersectia liniei de indicatie cu bratul acesteia fig.a) si b) iar la imbinarea executata la montaj printr-un stegulet fig.c.):

Exemplu de imbinare in Y, realizata prin sudare cu arc electric cu electrod invelit de tipul E 51.1, incadrata in clasa de abateri mijlocie si in clasa III de executie, pozitia de sudare orizontala fiind notata cu A₁ :
