Schema de principiu a pompei Lucas cu element de pompare radial

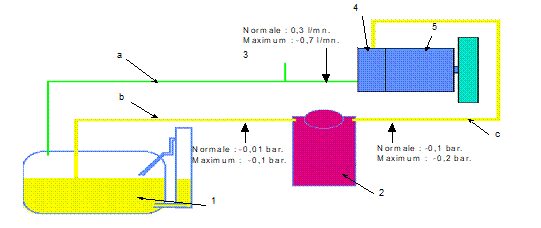

Conditii de control:

Interpretare:

Circuit aval:

Valoare normala de - 0,1 Bar.  Valoare maxima de - 0,2 Bar.

Circuit amonte:

Valoare normala de -0,05 Bar.

Valoare maxima de - 0,1 Bar.

Daca valoarea este inferioara la '- 0,1 Bar' (de exemplu - 0,3 Bar) :

Circuitul amonte este colmatat.

Conducta este obturata sau comunicarea rezervorului cu atmosfera este blocata.

Diferenta intre presiuni:

De exemplu:

Aval = - 0,3 Bar.

Amonte = - 0,05 Bar.

Pierdera de sarcina este:

0,3 - 0,05 = 0,25 bar.

Daca diferenta intre presiunea in aval si cea in amonte este superioara valorii de 0,15 Bar :

Cartusul este colmatat sau circuitul de retur nu este conform (calibrare sau clapeta de retur a unei pompe rotative dau prea mult debit).

Debit retur:

Pentru determinarea cauzei unei presiuni aval necorespunzatoare, va fi necesara masurarea debitului de retur.

Presiunea in aval si debitul de retur normal sau scazut:

Presiunea in aval scazuta si debitul de retur important:

Filtrul este colmatat.

Surubul sau clapeta de retur de la pompa defecte sau neconforme.
