Combinorii selectivi –8 CW-107A…-E

Combinorii selectivi –8 CW-107A . -E

Modulatorii programabili au la iesire zgomot de banda larga, de aceea la un numar mare de canale, trebuiesc filtre ca sa reduca zgomotul. In sistemul CW-1000 mai intai 8 combinori de canal echipati cu filtre de canal (combinori selectivi) filtreaza si combina semnalele de la canale, apoi grupele de cate 8 canale filtrate si combinate sunt aplicate la intrarile combinorului activ. Dat fiind ca acesta are 4 intrari, se combina in total 32 canale.

Date tehnice

Caracteristici de transmisie

Banda de frecvente de lucru                48-591 MHz (v.tab.2)

Date de intrare

Numar de intrari  8

Impedanta de intrare                             75 ohmi

Atenuare de reflexie la intrare              >15 dB

Separare intre intrari                             > 40 dB

Atenuare in combinor                            17 ± 1 dB

Largime de banda                                 norma B min.7 MHz

normele G,D,K min.8 MHz

Linearitatea de amplitudine in              sub 1 dB

canal

Date de iesire

Impedanta de iesire                              75 ohmi

Atenuare de reflexie la iesire                48-200 MHz >10 dB

200-860 MHz >15 dB

Date generale

Tip de conectori       CEI 169-2 (DIN 45325)

Dimensiuni de gabarit                                214x32x67 mm

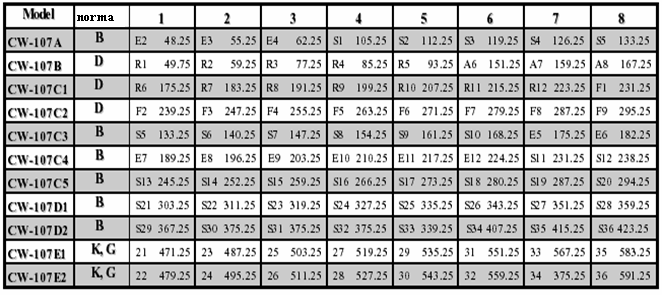

Tabelul 2 Numerele modelelor de combinor selectiv si lista canalelor pentru fiecare (denumire

si frecventa purtatoare imagine fv)

Obs. Limitele canalului sunt fv –1,25 MHz si fv +5,75 sau 6,75 MHz

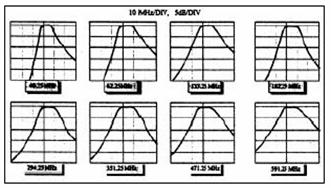

Caracteristici ale combinorilor selectivi –8
