Curentul electric

Curentul electric reprezinta deplasarea dirijata a sarcinilor electrice. Exista doua marimi fizice care caracterizeaza curentul electric:

Intensitatea curentului electric, numita adesea simplu tot curentul electric, caracterizeaza global curentul masurand cantitatea de sarcina electrica ce strabate sectiunea considerata in unitatea de timp.

Se masoara in amperi.

Densitatea de curent este o marime vectoriala asociata fiecarui punct, intensitatea curentului regasindu-se ca integrala pe intreaga sectiune a conductorului din densitatea de curent.

Se masoara in amperi pe metru patrat.

Sarcinile electrice in miscare pot fi purtate de electroni, ioni sau o combinatie a acestora. Stabilirea curentului electric este determinata de existenta unei tensiuni intre cele doua puncte (intre care se deplaseaza sarcinile). De asemenea, curentul electric se mai poate stabili daca un circuit inchis este influentat de o tensiune electromotoare.

Definitie
Pentru detalii, vezi articolul Intensitatea curentului electric.

Daca se noteaza sarcina electrica prin Q, timpul cu t si intensitatea curentului electric cu I, aceste marimi sunt legate prin relatia



Pentru marimi variabile in timp formula se poate rescrie folosind marimi instantanee:

Producerea Curentului electric

q    Foarte frecvent avem nevoie de curent electric-de exemplu pentru a aprinde un bec, a asculta muzica la un CD-player-.

q    Dar cum putem produce curent electric? Am reusi oare sa realizam o baterie ?

q    Daca intr-un vas cu apa acidulata punem un electrod din cupru si unul din zinc obtinem o baterie cu care putem aprinde un bec de lanterna!

q    Electrodul negativ(din zinc) respinge electronii si acestia se misca(prin circuit) spre electrodul pozitiv(din cupru) care ii atrage

q    Miscarea ordonata a purtatorilor de sarcina electrica(electroni) este curentul electric !



Curent continuu si Curent alternativ

O astfel de Baterie(Volta) este un generator care, ca orice baterie, genereaza curent continuu, al carui sens,este in exteriorul generatorului este de la + la -

• Un alt mecanism care produce curent electric este dinamul de la bicicleta.Dinamul transforma energia cinetica(de miscare) in energie electrica. Produce curent continuu si aprinde farul bicicletei, care este conectat cu un singur fir!!, dar are si un al doilea contact(de masa!) pe cadrul metalic al bicicletei

Pentru a produce curent electric alternativ, al carui sens se schimba in permanenta, se folosesc alternatoarele din hidrocentrale sau termocentrale

Elementele circuitului electric sunt:

Generatorul, cu rolul de a produce si mentine tensiunea electrica in circuitul electric.

Conductoare (fire) de legatura

Cosumatoare ( bec)

Rezistori

Motoare

Intrerupator inchis/deschis



Referat: Mortare Proiect: CERTIFICAT de atestare a edificarii/extinderii constructiei - model

Intrerupator schema electrica

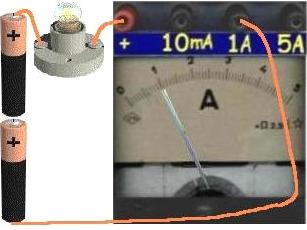

Masurarea cu ampermetrul

Intensitatea curentului electric se masoara cu ampermetrul montat in serie!

Atentie !!

1.Nu conectati ampermetrul direct la baterie, fara consumator,rezistor,sau bec.Se va Arde !

2. Conectati borna + a bateriei la borna pozitiva(rosie,de obicei) a ampermetrulului.

3. Conectati borna minus a bateriei la una din cele 3borne”calibru” ale ampermetrulului, aleasa asfel incat sa nu masurati o intensitate mai mare decat calibrul. Altfel, se va ARDE



Efect termic si magnetic

Trecerea curentului electric printr-un conductor produce efect termic(Joule) si efect magnetic.

• Efectul termic consta in incalzirea conductoarelor electrice;
• Pe baza efectului termic sunt realizate aparate electrice cu rol de incalzire;
• Cel mai mult se incalzesc rezistoarele din nichelina (de forma spiralata,subtiri si lungi) de la resouri ,radiatoare ,uscatoare de par(de exemplu), si filamentele din wolfram ale becurilor. Cel mai putin se incalzesc cablurile de alimentare(din cupru) ale aparatelor electrice

• Conductoarele se incalzesc indiferent de sensul curentului electric:daca schimbam polaritatea bateriei din circuitul becului,acesta lumineaza si se incalzeste la fel.
• Cu cat intensitatea curentului electric printr-un conductor este mai mare, cu atat mai intense sunt efectele termice si magnetice produse.



Pe baza efectului magnetic funtioneaza motoarele electrice si alternatoarele hidrocentralelor

– efectul magnetic consta in aparitia unor fenomene magnetice:

-1- O bobina strabatuta de curent electric se comporta ca un electro-magnet: atrage corpurile din fier - pe baza acestui efect functioneaza macarauaElectromagnetica



-2- deviatia acului magnetic al busolei in   apropierea unui circuit electric inchis

Efectul magnetic depinde de sensul curentului        electric: daca inversam polaritatea bateriei din circuit, acul magnetic al busolei deviaza in sens invers



Stiati ca?

• Back
• Drept si Politica
• Drept - general
• Drept Penal
• Drept Corporatist
• Drept Constitutional
• Politica - general
• Teoria Contemporana
• Politici Comparative
• Economie Politica
• mai mult
• Stiinte Sociale
• Antropologie
• Comunicare/Studii Media
• Economie
• Educatie
• Stiinte Politice
• Psihologie
• Sociologie
• Medicina si Sanatate
• medicina alternativa
• Medicina Comparata
• Dermatologie
• Genetica
• Ginecologie
• Medicina Investigationala
• Neurologie
• Nutritie
• mai mult
• Ziare
• Australia
• Canada
• China
• Irak
• Israel
• Regatul Unit al Marii Britanii si al Irlandei de Nord
• Statele Unite ale Americii
• Spania
• mai mult

Stiati ca, efectele curentului electric reprezinta un mare pericol pentru organismul uman? Aceste efecte depind de mai multi factori si pentru a preveni eventualele accidente, trebuie sa avem in vedere

o serie de factori cum ar fi: caracteristicile fiziologice ale organismului, mediul de lucru (de exemplu, uscat sau umed), relatia timp- curent. Numeroase studii au pus in evidenta valori periculoase si valori admisibile ale intensitatii curentului, la frecvente diferite, corespunzatoare diverselor durate de actiune a curentului. De exemplu, efectele curentilor relativ mici, pentru durate sub 10 s, la frecventa de 50/60 Hz, constau in : furnicaturi usoare (0,5 mA); senzatii suparatoare, cu mentinerea controlului muscular (6 mA); limita de desprindere de elementul aflat sub tensiune (10 mA); dificultate respiratorie (15 mA); limita de paralizie respiratorie (30 mA). Riscurile de imposibilitate a desprinderii, oprire a respiratiei sau de fibrilatie cardiaca ireversibila cresc proportional cu durata trecerii curentului prin organism, fapt prin care efectele curentului alternativ (15 ¼ 100 Hz) sunt diferentiate in zone   care reprezinta un pericol real. In unele din aceste zone nu se manifesta afectiuni organice, dar sunt probabile contractii musculare, dificultati de respiratie, perturbatii reversibile ale functionarii inimii. Gradul de pericol al actiunii curentului electric se evalueaza deci, in primul rand, prin relatia timp-curent (sau timp-tensiune). Un rol important revine insa si traseului curentului prin corp, cel mai dificil fiind traseul longitudinal (cap-picioare), urmat de traseul mana dreapta-picioare, care prezinta insa o mult mai mare probabilitate in instalatiile electrice. Avand in vedere ca valorile intensitatii curentului nu sunt aplicabile direct, mai ales in cadrul masurilor preventive de protectie si ca tensiunea aplicata corpului este determinata de instalatia electrica, s-au stabilit anumite valori admisibile pentru tensiunea de contact in functie de durata trecerii curentului, care tin seama de relatia neliniara intre tensiune si curent.
