Filtre cu variabile de stare (FVS)

Filtre cu variabile de stare (FVS).

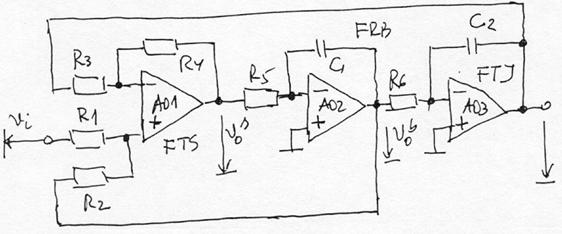

* asigura simultan iesiri pentru mai multe tipuri de filtrare, adica FTJ, FTB si/sau FILTRU TRECE SUS.

* tensiunile de la iesirile celor trei AO sunt notate cu , , corespunzatoare functiilor de transfer realizate.

* primul AO este comandat atat pe intrarea inversoare cat si pe intrarea neinversoare iar celelalte doua AO sunt conectate ca integratoare:

. * se realizeaza functiile de transfer ale celor trei tipuri de filtre cu acelasi circuit;

- parametrii care caracterizeaza filtrele, frecventa caracteristica, amplificarea in banda de trecere si factorul de calitate sunt aceeasi pentru cele trei filtre;

- poate avea influenta banda de trecere finita a AO.

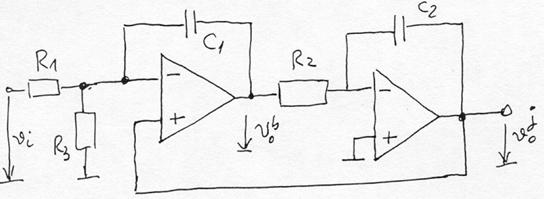

* o varianta simplificata in care la iesiri se obtin functii de transfer corespunzatoare FTJ si FTB:

;

.

* tensiunile la cele doua iesiri: sub forma:

; .

* parametrii celor doua filtre:

.

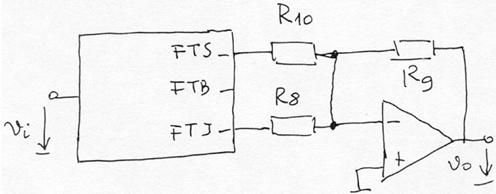

* FRB cu aceeasi structura: schema generala cu si ,
