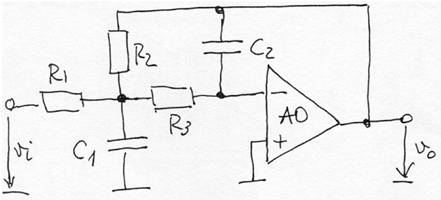

FTJ cu functie de transfer de ordinul 2 cu reactie multipla

FTJ cu functie de transfer de ordinul 2 cu reactie multipla

- AO este folosit ca un amplificator cu amplificare infinta in bucla deschisa;

- reactia negativa multipla: prin C₂ si prin R₂

- se desfac buclele de reactie si se obtine functia de transfer:

- se identifica parametrii functiei de transfer cu cei din relatia de principiu; (proiectarea se face ca si in cazul precedent cu observatia ca trebuie sa se tina seama si aici de conditiile generale de proiectare a schemelor cu AO).
