FTJ cu functie de transfer de ordinul 2 de tipul Salen-Key

FTJ cu functie de transfer de ordinul 2 de tipul Salen-Key

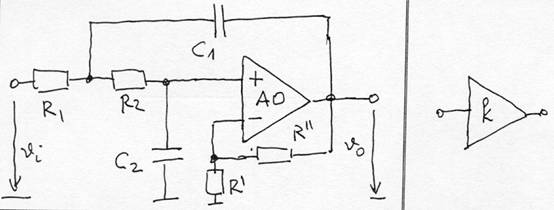

* Schema de principiu (poate fi si schema electrica daca se adauga sursele de alimentare ale AO):

- AO: amplificator neinversor cu amplificare finita; astfel, circuitul format - AO si rezistentele R’ si R” → amplificator de tensiune caracterizat prin:

- amplificarea ,

- impedanta de intrare foarte mare;

- impedanta de iesire foarte mica.

- tensiunea de la intrarea echivalenta a amplificatorului neinversor de tensiune:

,

- divizor de tensiune intre capacitatea C₂ si impedanta formata prin echivalarea surselor v_o si v_i cu impedantele serie corespunzatoare;

  - * functia de transfer:

* prin identificare cu relatia generala:

-;

- ;

- ;

-

- performante impuse la proiectare: frecventa de taiere, atenuarea in banda de atenuare, supracresterea admisa in banda de trecere si amplificarea in banda de trecere.

- importanta deosebita in proiectare: senzitivitatea performantelor la valorile componentelor si dispersia de fabricatie a acestora, ceea ce impune realizarea unui compromis prin diferite metode de proiectare.

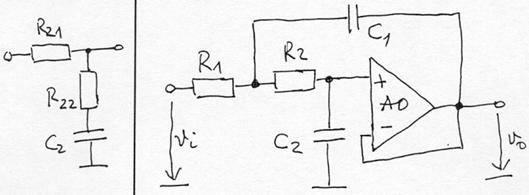

* daca frecventa de taiere este mare, este posibil ca, la amplificari de tensiune relative mari in banda de trecere, sa conteze frecventa limita de functionare a AO. Se foloseste un circuit de compensare prin care rezistenta R₂ se imparte in doua respectandu-se relatiile:

si , unde f₀ este frecventa de taiere a AO.

O varianta a acestui circuit cu amplificare unitara in banda de trecere:

Cu rezistentele si capacitatile din circuit, se obtin parametrii:

; ; ; .
