Instructiuni de montare, utilizare, intretinere si reparatii, garantii pentru contorul electronic monofazat de energie electrica - enerlux m

MANUAL TEHNIC

ENERLUX M

Instructiuni de montare, utilizare, intretinere SI REPARATII, garantii pentru

contorul electronic monofazat de energie electrica

ENERLUX M

Editia 2.3

1 Generalitati

Contorul electronic monofazat de energie electrica tip ENERLUX M, produs de SC LLC SA sucursala AEM Timisoara, face parte din categoria mijloacelor de masurare de lucru si este destinat contorizarii energiei electrice pentru consumatorii casnici si agentii comerciali ce utilizeaza sisteme de multitarifare pentru facturarea energiei electrice.

Contorul electronic monofazat de energie electrica ENERLUX M este realizat conform ultimelor tehnologii in domeniu, cu procesor numeric de semnal, microcontroler, afisaj LCD, memorii nevolatile de tip EEPROM. De asemenea aparatul dispune pentru etalonarea, programarea si citirea datelor masurate si contorizate de un port de comunicatie optic si/sau bus local.

Simbolizarea contoarelor functie de varianta constructiva este:

ENERLUX M-x x x y

Variante de echipare (optionale)

C - bucla de curent conform IEC1107

G – Contor cu generator de impulsuri;

Clasa contorului:

1 pentru contor de clasa: 1;

2 pentru contor de clasa: 2;

Varianta de curent:

1 – 5(40)A;

2 – 10(60)A;

3 – 5(80)A

Varianta de tensiune:

1 – 230V;

2 – 120V.

Pentru contoarele cu frecventa de referinta fn de 60Hz, la simbolul contorului se adauga, “60Hz”.

La cererea beneficiarului pot fi executate si alte versiuni de tensiuni si curenti.

2 Caracteristici tehnice si conditii de mediu

Principalele caracteristici tehnice ale contorului ENERLUX M sunt:

- Valori nominale:

- tensiunea nominala Un: 120, 230 V;

- curentul de baza Ib: 5A, 10A;

- curentul maxim Imax: 40, 60A;

- curentul de pornire: 20, 40 mA;.

- frecventa nominala: 50 Hz, 60Hz;

- clasa aparatului: 1 conform IEC 1036;

- capacitatea de inregistrare si afisare: minim 7250 ore, pentru energia corespunzatoare curentului maxim, tensiunii nominale si factorului de putere unitar;

- puterea consumata de contor in conditii de referinta: max. 2W si 10VA;

- puterea consumata in circuitul de curent: max. 0,50VA;

- domeniul tensiunii de alimentare a contorului: 0,851,1Un;

- limitele domeniului de functionare pentru tensiunea de alimentare: 0,8 . 1,15Un;

- rigiditate dielectrica (50Hz, 1min.):

- 4kV intre carcasa si circuitele electrice;

- 2kV intre circuite separate galvanic.

- rezistenta la impuls de tensiune (2/50ms): 6kV;

- Caracteristicile functiei ceas-calendar:

- eroarea de masurare a timpului: max. 0,5s/24h, in conditii de referinta;

- eroarea suplimentara de masurare a timului cu temperatura este de maxim 0,15s/°C/24h in domeniul de temperatura –10 . +45°C si 0,5s/°C/24h in domeniile de temperatura –25 . -10°C si +45 °C;

- recunoasterea anilor bisecti si schimbarea automata a orei de vara/iarna in ultima duminica din martie, respectiv octombrie la o ora programabila si intr-un sens programabil; cu memorarea  de schimbare a acesteia;

- Rezerva de functionare minima: 5 ani de functionare continua sau 10 ani de la montarea bateriei.

- Greutatea aparatului: maxim 0,45kg;

- Dimensiuni de gabarit si montaj: conform figurii 1;

- Durata medie de utilizare: 20 ani;

- Cerintele de mediu necesare functionarii contorului ENERLUX M sunt:

- zona climatica N conform STAS 6535-83;

- categoria de exploatare a doua, conform STAS 6692-83;

- Domeniul temperaturilor de functionare: -25°C+55°C, cu limitele domeniului de functionare: -25°C+60°C;

Nota: Prin limitele domeniului de functionare se inteleg conditiile extreme la care contorul rezista fara a se defecta sau fara a-si degrada caracteristicile la revenirea ulterioara in conditii de functionare.

- Umiditate relativa : media anuala <75%, 30 zile din an 95% ;

- Presiunea atmosferica: 80106kPa;

- Domeniul temperaturilor la transport si depozitare: -25°C+70°C;

- Umiditatea relativa la depozitare: max.95% la 20°C

Nota: Transportul si depozitarea contorului in conditiile extreme ale domeniului de temperatura trebuie sa nu depaseasca o durata de maxim 6h.

- Gradul de agresivitate al atmosferei: normal, atmosfera curata,  lipsita de gaze si vapori corozivi, fara pulberi conductoare si radiatii termice.

3 Descriere constructiva

Contorul este construit conform cerintelor IEC 1036/96.

Carcasa aparatului este realizata dintr-un material plastic, astfel incat sa indeplineasca conditiile de robustete mecanica si cele privind nepropagarea focului si se compune din placa de baza (ce contine si blocul de borne), capacul (transparent) si capacul blocului de borne (transparent).

Carcasa contorului este astfel construita incat deformari nepermanente ale acesteia nu afecteaza buna functionare a contorului.

In interior aparatul contine suntul pentru masurarea curentului si placa de circuit imprimat. De asemenea, conexiunea dintre bornele 1 si 2 este interioara

Pe placa de circuit imprimat sunt circuitul de masura al energiei, microcontroler de prelucrare, memorare si afisare a informatiei, memorie EEPROM, afisaj LCD, circuite de alimentare si baterie cu Li.

Pe panoul frontal al contorului se gasesc:

- afisajul LCD;

- eticheta inscriptionata conform cerintelor IEC 1036;

- interfata optica conform IEC 1107;

- buton pentru selectarea marimilor afisate;

- buton sigilabil (optional) pentru aducerea la “0” a maximului de putere inregistrat.

Blocul de borne contine 4 borne de curent. Bornele de curent permit conectarea conductorilor cu diametrul de maxim 6mm.

Optional contorul dispune de inca 4 borne pentru alte functii suplimentare (bucla de curent conform IEC1107 sau generator de impulsuri).

Optiunile bucla de curent conform IEC1107 si generator de impulsuri sunt exclusive.

Atat circuitul buclei de curent conform IEC1107 cat si circuitul generatorului de impulsuri sunt separate galvanic de circuitul contorului.

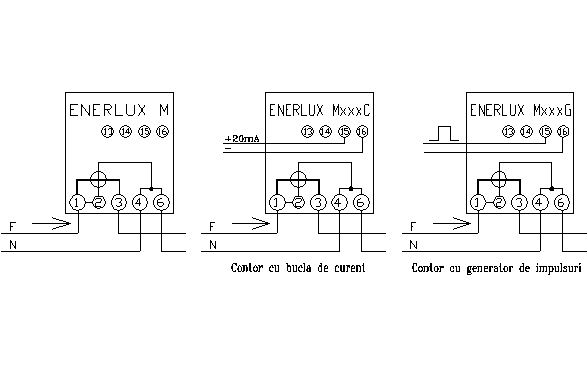

Bucla de curent pentru comunicatie conform IEC1107 se conecteaza conform figurii 3. Pentru comunicatia prin portul optic in absenta buclei de curent se scurtcicuiteaza bornele 13 si 14.

Generatorul de impulsuri se conecteaza confom figurii 3. Generarea impulsului este de tip contact inchis/deschis. Durata impulsului (contact inchis) este de 80±10ms, tesiunea maxim admisa 100V, curentul maxim admis 100mA, constanta generatorului este egala cu constanta contorului.

4 Descrierea functionala

Contorul realizeaza urmatoarele functii:

- Contorizarea energiei electrice active unidirectional cu semnalizarea sensului de circulatie a energiei. Constanta contorului este 1000 imp/kWh.

- Contorizarea energiei active in pana la 5 registri. Un registru contorizeaza energia totala iar ceilalti pana la 4 contorizeaza energia in diferite zone orare.

- Inregistrarea maximului de putere corespunzator registrului de energie totala pe o durata de 15 minute.

- Calendar cu recunoasterea anilor bisecti si schimbarea automata a orei de vara/iarna in ultima duminica din martie si ultima duminica din octombrie la o ora programabila si intr-un sens programabil.

- Tarifare prin programarea a pana la 12 programe de tarifare diferite ce pot fi apelate pe parcursul unui an calendaristic. In cadrul fiecarui program de tarifare se pot programa pana la 8 programe de tarifare saptamanale. In cadrul fiecarui program de tarifare saptamanal se pot programa pana la 8 tipuri de programe de tarifare zilnice. In cadrul programului de tarifare zilnic tariful poate fi schimbat de pana la 12 ori. De asemenea, pe parcursul unui an calendaristic mai pot fi definite programe de tarifare specifice zilelor de sarbatoare. Se pot defini pana la 24 reguli pentru zilele de sarbatoare. In cadrul fiecarei reguli se defineste: tipul programului de tarifare zilnic, data (zi, luna, an) si numarul de zile consecutive zilei de sarbatoare (1 . 3). La sarbatorile care au aceeasi data in fiecare an nu se programeaza anul.

- Autocitire, care se realizeaza lunar la ora 00:00 a zilei programate din luna, memoreaza valorile tuturor indecsilor de energie, maximul de putere si momentul de timp la care s-a inregistrat (data, ora).

Contorul memoreaza datele ultimilor 12 autocitiri. Autocitirile numerotate de la 1 la 12 sunt ordonate in ordinea efectuarii lor, ultima autocitire avand intotdeauna numarul 1.

- Semnalizeaza scaderea tensiunii bateriei.

- Memoreaza intr-un registru maximum 50 de evenimente, ultimele in ordine cronologica, cu marcarea tipului de eveniment si a momentului de timp cand s-a produs acesta. Evenimente sunt: tensiune scazuta la baterie, caderea tensiunii de alimentare, revenirea tensiunii de alimentare, eroare a circuitului de masura si eroare de memorie.

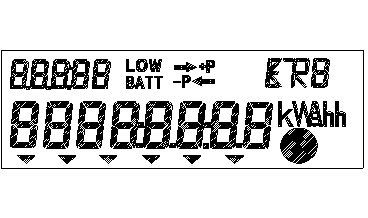

- Afisajul (figura 1) este de tip LCD cu dimensiunea de 20x60 mm, proiectat special pentru a indica marimea masurata (rand2, cu dimensiunea de 8 mm), codul corespunzator conform DLMS UA 1000-1 (cod, cu marimea de 5 mm), sensul puterii, registrii de tarifare (rand1, tariful curent se marcheaza cu semnul “< si semnalizare baterie scazuta. De asemenea pe afisaj exista un anuntiator, in forma de disc, care palpaie proportional cu sarcina masurata de contor. Pentru verificarea clasei de precizie se pot folosi si impulsurile generate de LED-ul portului optic, cu afisajul programat  numai pentru afisarea energiei extinse

Rand2

Cod

Rand1

Figura 1

Marimile care se pot afisa se aleg din tabelul 1 in ordinea dorita.

Secventa realizata pentru afisare se succede automat, la un interval de timp programabil (intre 1 si 60 secunde), conform ordinii programate

Afisarea energiei se poate programa fara, cu una, doua sau trei zecimale in urmatoarele moduri de prezentare:

a) fara zecimale: 01234567kWh

b) cu una zecimala: 1234567,8kWh;

c) cu doua zecimale: 123456,78kWh;

d) cu trei zecimale: 12345,678kWh

Tabel 1

Nr.	Marime	Cod afisat	Sintaxa
			Rand1	Rand2
	Test afisaj	Toate segmentele afisajului vizibile
	Energie totala		T	12345.678Wh
	Energie zona orara 1		T1	123456.78kWh
	Energie zona orara 2		T2	123456.78kWh
	Energie zona orara 3		T3	123456.78kWh PROIECT: Stingatorul cu bioxid de carbon g1,g2,g3,g6 stas 9752-86 PROIECT: Aparatul pentru legat furtunuri - electroexhaustorul
	Energie zona orara 4		T4	123456.78kWh
	Ora
	Data
	Energia totala la ultima autocitire		T	123456.78kWh
	Energie zona orara 1 la ultima autocitire		T1	123456.78kWh
	Energie zona orara 2 la ultima autocitire		T2	123456.78kWh
	Energie zona orara 3 la ultima autocitire		T3	123456.78kWh
	Energie zona orara 4 la ultima autocitire		T4	123456.78kWh
	Seria 1(parte mai semnificativa)	C.1.0
	Seria  2(parte mai putin semnificativa)	C.1.1
	Ultimul ev. LOW BATT	P.L.1	d
			t
	Ultimul ev. cadere Ua	P.L.2	d
			t
	Ultimul ev. revenire Ua	P.L.3	d
			t
	Nr. inscrieri prin PO	C.2.0		1234
	Contul 1, contul 2
	Maxim de putere		P	12.345kW
	Momentul inregistrarii maximului de		d
	Putere		t
	Data ultimei programari	C.2.1
	Data ultimei programari a ceasului	C.2.2
	Identificator program
	Sezonul curent			1
	Ziua din saptamana			1 (duminica)
	Numar caderi Ua	C.7.0		1234

Obs: 1. Seria contorului este de 16 cifre, ceea ce necesita afisarea ei in doua secvente.

2. In caz de functionare eronata a memoriei sau a circuitului de masura, pe afisaj apar si ingheata unul din mesajele: F.F.1/Err.dSP, respectiv F.F.2/Err.EEP. Acestea dispar la remedierea defectelor.

- Comanda afisarii prin buton. La actionarea butonului de comanda a afisajului se deruleaza secventa de afisare programata. Marimea de pe afisaj se pastreaza timp de 1 minut. Daca in intervalul de 1 minut butonul se actioneaza din nou, secventa de afisare se deruleaza avansand cu o pozitie, in caz contrar se revine la afisarea secventiala.

In situatia in care lipseste tensiunea de alimentare, afisajul este stins. La actionarea butonului, afisajul va indica conform descrierii de mai sus. Dupa 1 minut de neactionare a butonului, afisajul se stinge din nou.

- Semnalizari prin anuntiatori:

- Anuntiatorii “← -P” si “→+P” arata sensul momentan al energiei vehiculate;

- Anuntiatorul LOW BATT semnalizeaza scaderea tensiunii bateriei cu Li si se sterge cand tensiunea bateriei revine in limite normale (schimbarea bateriei).

- Comunicatia prin portul optic este realizata conform IEC 1107.

Prin portul optic al aparatului se realizeaza atat transferul datelor de contorizare si masura memorate de contor cat si datele de programare si calibrare pentru contor.

Datele transmise la citirea datelor acestuia sunt:

Evenimentele P.L.1 pana la P.L.5 sunt memorate, cand apar, intr-o lista de pana la 50 de evenimente, cu sintaxa prezentata mai sus.

Datele transmise prin portul optic al contorului la programare sau la citirea programului acestuia sunt prezentate in tabelele de mai jos:

Nota 1: Sintaxa si valorile sunt in conformitate cu cele din programul de comunicatie cu contorul si sunt informative

Nota 2: Marimile se afiseaza succesiv in doua secvente

- Parole

Contorul poate functiona cu doua parole de nivele diferite. Parola supervizor realizeaza inscrierea programului de tarifare, a ceasului, anularea registrilor de energie, putere, evenimente si a parolei simple. Parola simpla realizeaza doar inscrierea ceasului.

Atentie! La scrierea parolelor se va tine cont ca se considera separat literele mici si majusculele.

- Sisteme de securitate si nivele de acces (conform IEC1107).

Pentru citirea datelor de contorizare prin portul optic nivelul de acces este 1 conform IEC1107 (presupune utilizarea protocolului descris in IEC1107).

Pentru citirea programului de tarifare dupa care se face contorizarea prin portul optic nivelul de acces este 2 conform IEC1107, prin utilizarea unui algoritm de siguranta specific softului dedicat al aparatului destinat comunicatiei cu contorul.

Pentru inscrierea (modificarea) programului de tarifare dupa care se face contorizarea, prin portul optic, nivelul de acces este 2 conform IEC1107, prin utilizarea unei parole de acces.

Pentru calibrarea aparatului prin utilizarea portului optic nivelul de acces este 4 conform IEC1107, deoarece este necesara efectuarea unei conexiuni in interiorul aparatului pe durata etalonarii acestuia.

5 Montare si exploatare

Montarea contorului electronic de energie electrica ENERLUX M se realizeaza prin fixarea acestuia pe o suprafata verticala cu ajutorul urechii de prindere a aparatului. Pozitia contorului nu afecteaza caracteristicile sale metrologice.

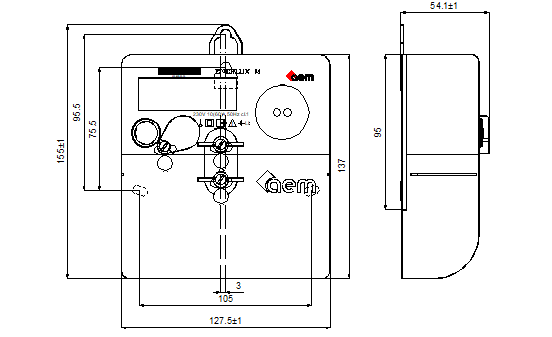

Dimensiunile de gabarit si de montaj ale contorului sunt prezentate in figura 2.

Dupa fixarea contorului in pozitia de functionare se realizeaza legarea acestuia in circuit prin conectarea conductoarelor retelei electrice si a circuitelor auxiliare la bornele contorului conform figurii 3. Dupa legarea contorului in circuit se monteaza si se sigileaza capacul blocului de borne.

La montarea contorului se va tine cont ca afisajul LCD este de tip reflectiv (necesita lumina ambianta pentru a putea fi citit), iar directia de privire este “ora 6” (din fata si de jos).

Introducerea programului de comutare al tarifelor pentru contor (programarea) cat si citirea datelor contorizate la utilizator se poate realiza in ateliere specializate cat si la utilizatorul aparatului prin portul optic al contorului si un aparat adecvat pentru asigurarea comunicatiei, programare si memorarea datelor contorizate (unitate de comunicatie portabila, laptop).

Inlocuirea bateriei cu Li ce asigura functionarea contorului pe durata intreruperii alimentarii de la retea, se realizeaza numai in ateliere specializate (prin deschiderea contorului si acces la placa de circuit imprimat, bateria fiind fixata prin plantare si lipire pe aceasta).

Pentru verificarea preciziei contorului, indiferent de locul in care se face, afisajul se programeaza numai pentru afisarea energiei totale.

6 Reparatii

Repararea contorului se efectueaza in ateliere specializate acreditate de producator sau la producator.

7 Garantii

Termenul de garantie este conditionat de respectarea conditiilor de transport, depozitare, montaj si exploatare.

NOTA: Programul si constantele cu care sunt livrate contoarele, in lipsa unor cerinte speciale:

Program care incepe rularea de la 1 ianuarie si se reia saptamanal, pe intreg anul, cu urmatoarea regula de schimbare a tarifelor in cursul unei saptamani: de luni pana vineri, de la ora 06:00 pana la ora 22:00 aparatul va contoriza in zona orara T2, iar de la ora 22:00 pana la ora 06:00 va contoriza in zona orara T1; sambata si duminica, pe intreaga perioada a zilei, va contoriza in zona orara T1.

Constantele inscrise in contorul electronic monofazat sunt:

- ziua din luna la care se face autocitirea: 1;

- regula de schimbare a orei de vara: ultima duminica din martie, ora 3;

- regula de schimbare a orei de iarna: ultima duminica din luna octombrie, ora 4.

Obs. 1: Cu acest program contoarele se pot utiliza ca si contoare simplu tarif, daca pentru facturare se citeste totalul energiei consumate T (tarif de tip D, monom simplu tarif), sau ca si contoare dublu tarif, daca se citesc energiile consumate pe cele 2 tarife programate (T1 si T2) (tarif de tip E1,monom diferentiat, cu sambata si duminica pe tariful 1).

Obs. 2: La un consumator/abonat care are montat contorul ENERLUX M, se poate trece de la tariful de tip D la E1, numai prin schimbarea modului de citire al contorului!

Fig.2

Fig.3
