MANUAL DE OPERARE SI MENTENANTA - PANOU DE COMANDA CBU402

1.      generalitati privind manualul de utilizare

1.1          generalitati

Prezentul manual de operare sI mentenanta descrie utilizarea Panoului de Comanda CBU402

1.2          descriere

Prezentul manual contine cinci capitole:

Generalitati privind Manualul de utilizare

Descrierea echipamentului

Instalare

Utilizare

Mentenanta

1.3          Utilizarea manualului

1.3.1            Lista definitiilor

a.  Stanga si dreapta

Dreapta sI stanga unui element sunt cele percepute de un observator situat in fata echipamentului

b.  Fata si spate

Termenii fata si spate sunt definiti prin raportare la stanga dreapta.

c Demontare sI montare

Demontarea corespunde separarii unei parti constituiente din intreg. Montarea este operatiunea inversa.

d.  Schimbare

Aceasta operatie consta in inlocuirea unui ansamblu, sub-ansamblu sau a unei componente printr-un element nou sau reparat.

1.3.2            Lista abrevierilor sI acronimelor

ACC                      Automatic Code Change

BITE                      Built-In-Test Equipment

CBIT                     Continous Built-In-Test

Crypto                  Calculator CRYPTOgrafic

CIV                       CIVil

ETI                        Elapsed Time Indicator

H                          High

HW                       HardWare

IFF                        Identification Friend or Foe

IBIT                       Initiated Built-In-Test

I/P  Position Indicator

JAM                      JAMming

L                           Low

LSB                       Less Significant Bit

LED                       Light Emitting Diode

MIC                      MICro

MSB                     Most Significant Bit

PBIT                      Power up Built-In-Test

RCS                       Reduced Control Status

SBY                       Stand BY

SQ            SQuitter

SIF                        Selective Identification Feature

SW                       SoftWare

TCAS                    Traffic Collision Avoidance System

1.3.3            Lista unitatilor de masura

Kg                         Kilogram

mm                      milimetri

s                           secunde

^oC                         grade Celsius

min                      minute

1.4          DOCUMENTE DE REFERINTA

1.4.1            Specificatii

[S1]      DM07T-10.0000-SP rev 1/2000- Specificatia de produs Panou de Comanda CBU402

[S2]      DM07T-10.0000-ICD rev 3/2000 - Document pentru controlul interfetei Panou de Comanda CBU402

[S3]      4698893A/506 rev. AD -Specificatii de interfatare transponder / Panou de Comanda prin legatura seriala.

[S4]      36710001 rev. AA - Manual de utilizare TSC2055

1.5          Norme si standarde

[N1]     MIL-HDBK-5400 - Specificatii generale pentru echipamentele electronice de aviatie

[N2]     STPM-0400068-91 -Standard Tehnic Profesional Militar.

[N3]     STP M 40533-99 - Analize tehnice sI audituri pentru sisteme, echipamente sI software (norma compatibila MIL-STD-490)

2.      descrierea echipamentului

2.1          prezentare

Produsul CBU402 este un Panou de Comanda destinat exploatarii transponderelor IFF, asigurand toate functiile necesare operatiilor de comanda si supraveghere de baza, in toate modurile de functionare a transponderelor IFF: modurile Mark XA, Modul Secure ( sau Modul 4), respectiv Modul S. CBU402 poate fi instalat pe diferite tipuri de aeronave militare sI pe elicopter.

2.2          descriere

Panoul de Comanda CBU402 este alcatuit din urmatoarele doua subansamble:

Panoul Frontal

Acesta regrupeaza comenzile accesibile operatorului cuprinzand:

mecanica Panoului Frontal

electronica Panoului Frontal (pentru gestionarea starilor si comenzilor, gestionarea afisoarelor si a indicatoarelor luminoase, respectiv a iluminarii)

interfata electrica si mecanica pentru racordarea la Blocul de alimentare si conectare sau a transponderului in varianta “Panel mounted'

Blocul de alimentare si conectare

Acesta cuprinde:

carcasa si capacul dorsal al Panoului de Comanda

electronica blocului de alimentare si conectare ce asigura functia de alimentare, functia de filtrare si  generarea referintelor de iluminare

interfata electrica si mecanica pentru racordarea la Panoul Frontal, respectiv la transponderul IFF si platforma

2.3          Descrierea Panoului frontal

Ansamblul tuturor elementelor de actionare si vizualizarilor se regasesc pe Panoul Frontal al CBU402, prezentat in figura 1:

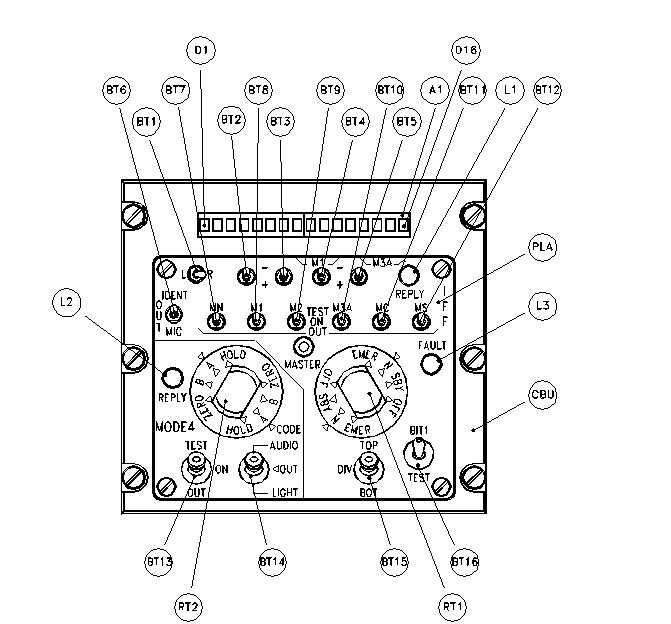

Figura 1 Panoul Frontal CBU402

in care:

BT1                       - comutatorul L/R;

BT2 BT5              - comutatoarele A1 A4;

BT6                       - comutatotul MIC/OUT/IDENT

BT7 BT13            - comutatoarele de selectie a modurilor: MN, M1, M2, M3A, MC, MS si M4;

BT14                     - comutatorul AUDIO/OUT/LIGHT;

BT15                     - comutatorul TOP/DIV/BOTTOM

BT16                     - comutatorul BIT1/TEST;

A1                        - afisajul alfanumeric;

RT1                       - rotactorul principal;

RT2                       - rotactorul Modului 4;

L1                         - indicatorul REPLY SIF;

L2                         - indicatorul REPLY M4;

L3                         - indicatorul FAULT

PLA                       - Panou Luminos sI de Avertizare

CBU                      - Panou de Comanda CBU402

D1                        - Primul digit al afisajului alfanumeric

D16                      - Ultimul digit al afisajului alfanumeric

3.      Instalare

3.1          Generalitati

Panoul de Comanda CBU402, poate fi livrat in doua variante:

in complet - pentru comanda transponderelor IFF din familia TSC205X;

Panoul Frontal - integrat in transponderul IFF in versiune 'Panel Mounted'.

3.2          Caracteristici

3.2.1            Caracteristici fizice

Dimensiunile Panoului Frontal CBU402 (fig. 2 sI 3) :

latime : 146 mm

inaltime : 133,28 mm

adancime : 8,1 mm.

Adancimea CBU402: 63mm  - fara conectorul din spate (fig. 3)

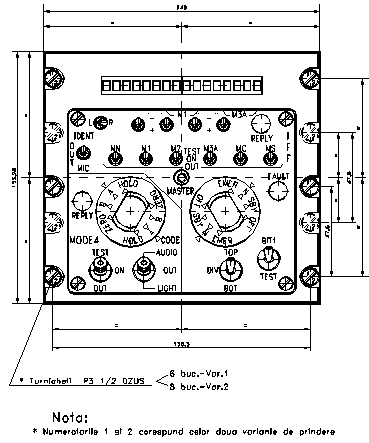

Figura 2 Panoul Frontal CBU402 - vedere frontala

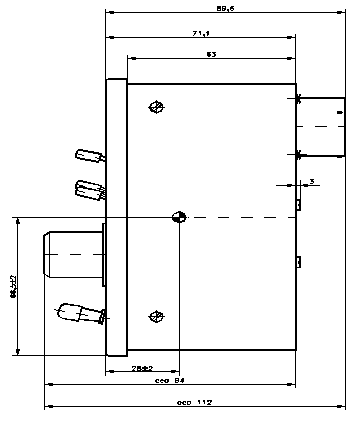

Figura 3 Panoul de Comanda CBU402 - vedere laterala

3.2.2            Caracteristici de mediu

Restrictii de temperatura:

functionare continua:                  -40^oC +71^oC

functionare intermitenta:                       10min la +85^oC

stocare:       -40^oC +85^oC

Restrictii de altitudine: max. 70.000Ft

Restrictii de umiditate                             max 95% la 60^oC

3.3          Procedura de instalare

Dupa dezambalarea Panoului de Comanda CBU402, se verifica aspectul exterior sI starea conectorilor. CBU402 nu necesita reglaje sau configurari speciale inainte de instalare.

Instalare:

Se introduce echipamentul in lacas, pe platforma gazda.

Se fixeaza echipamentul in lacas prin strangerea turnichetilor de fixare:

6 turnicheti plasati pe Panoul Frontal (3 de fiecare parte

8 turnicheti plasati pe Panoul Frontal (4 de fiecare parte)

Se conecteaza cablul de legatura cu transponderul sI platforma gazda in cupla SX3 din spatele CBU402

Se efectueaza un test pe toate modurile de operare, conform cap. 4 din prezentul document.

3.4          Detalii de conectare

Figura 4 Schema bloc de interfatare a CBU402 cu transponderul

Conectorul utilizat pentru interfatarea externa a Panoului de Comanda CBU402 :

Conector :                   SX3

Tip : 8LT3-17F35PN

Conector pereche : 8LT5-17F35SN (pentru cablu)

Observatii:

Utilizarea tensiunilor de referinta: 28V DC Panel sau 5V DC Panel impune realizarea conexiunii SX3-50 cu SX3-26.

Utilizarea tensiunilor de referinta 28V AC Panel sau 5V AC Panel impune realizarea conexiunii SX3-29 cu SX3-26.

Utilizarea tensiunii de referinta 115V AC 400Hz impune realizarea conexiunii SX3-8 cu SX3-26.

Utilizarea tensiunilor de referinta 28V DC Voyant sau 5V DC Voyant impune realizarea conexiunii SX3-24 cu SX3-25.

Utilizarea tensiunilor de referinta 28V AC Voyant sau 5V AC Voyant impune realizarea conexiunii SX3-30 cu SX3-25.

Se verifica ca versiunea CBU402 de pe eticheta de identificare este in acord cu semnalele discrete de interfatare, conform [S2].

4.      Utilizare

4.1          Descriere

4.1.1            Generalitati

Panoul de Comanda CBU402 poseda doua moduri de functionare:

Normal

Modul operational global

Modul test

Rezerva

4.1.2            Functionarea in modul operational global

Modul operational global corespunde unei functionari corecte a CBU402 cu transponderul.

In cadrul acestui mod de functionare se efectueaza testul continuu CBIT, care supravegheza continuu legatura seriala cu transponderul.

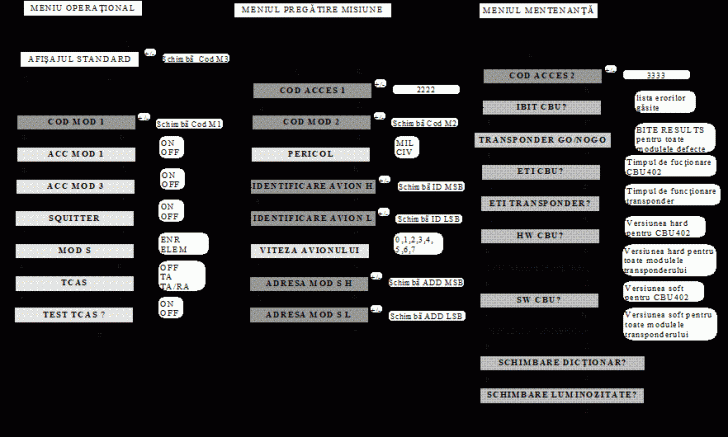

CBU402 functioneaza in 3 submoduri distincte, carora le sunt asociate 3 meniuri de programare, si anume:

a. Meniul Operational

Functiile de comanda sunt realizate in timpul misiunii, prin actionarea directa a comutatoarelor de pe Panoul Frontal. Functiile cu actiune directa asupra afisajului alfanumeric se regasesc in primul meniu de programare - meniul Operational - care contine urmatoarele submeniuri:

COD MOD 1

ACC MOD 1

ACC MOD 3

SQUITTER

MOD S

TCAS

TEST TCAS

Trecerea la meniului Reglaj Pregatire Misiune se realizeaza prin introducerea unui cod de acces (COD ACCES 1), format din 4 digiti, cu ajutorul comutatatoarelor A1 A4, care va fi vizualizat pe Afisajul alfanumeric. Acest cod va fi stabilit de producator.

b. Meniul Pregatire misiune

Functiile de comanda sunt realizate inaintea sau in timpul misiunii, prin intermediul comenzilor directe asupra afisajului electronic. Aceste functii se regasesc in al doilea meniu de programare - meniul Pregatire misiune care contine urmatoarele submeniuri:

COD MOD 2

EMERGENCY

IDENTIFICARE AVION H - partea HIGH

IDENTIFICARE AVION L - partea LOW

VITEZA

ADRESA MOD S H - partea HIGH

ADRESA MOD S L - partea LOW

Trecerea la meniului Reglaj Mentenanta se realizeaza prin introducerea unui alt cod de acces (COD ACCES 2) format din 4 digiti cu ajutorul comutatatoarelor A1 A4, care va fi vizualizat pe afisajul alfanumeric. Acest cod va fi stabilit de producator.

c. Meniul Mentenanta

Functiile de comanda se refera la testare si mentenanta si se realizeaza la sol (ateliere de reparatii), fiind realizate prin comenzi combinatorii, care se regasesc in al treilea meniu de programare - meniul Mentenanta cu urmatoarele submeniuri:

IBIT CBU

TRANSPONDER GO/NOGO

ETI CBU

ETI TRANSPONDER

HW CBU

HW TRANSPONDER

SW CBU

SW TRANSPONDER

SCHIMBARE DICTIONAR

SCHIMBARE LUMINOZITATE

4.1.3            Functionarea in modul test

Modul test este activat in urmatoarele doua cazuri:

la punerea sub tensiune se initalizeaza testul PBIT, care verifica functiile principale ale CBU402. Rezultatul testului poate fi vizualizat pe afisajul CBU402, prin mesajele 'TEST OK' daca CBU402 a trecut testul sau 'TEST FAIL' daca s-a depistat cel putin un defect.

la initiativa operatorului, un test declansat IBIT verifica functiile principale ale CBU402. Rezultatul testului poate fi vizualizat in meniul Mentenanta sI este semnalizat de lampa FAULT(care se aprinde in caz de defect detectat).

Rezultatul ambelor teste PBIT sI IBIT este transmis la transponder,prin intermediul legaturii seriale

4.1.4            Functionarea ca rezerva

In cazul in care transponderul foloseste o alta Unitate de comanda, CBU402 intra intr-o stare redusa de functionare. In aceasta situatie, pe afisor apare mesajul 'R.C.S.', iar CBU402 intrerupe comunicatia seriala. Interfata om-masina devine inoperanta, cu exceptia semnalelor discrete de intrare sI a semnalizarilor cu lampi.Comanda de trecere a CBU402 in starea RCS este data de platforma gazda prin activarea semnalului discret CONF. CBU.

4.2          comenzi sI semnalizari principale

4.2.1            Generalitati

Principalele functii ale CBU402 sunt:

interfata intre operatorul uman si transponder, asigurata de elementele de comutare si afisajul alfanumeric

generarea comenzilor catre transponder, atat prin semnale discrete cat si prin mesaje transmise prin interfata seriala

interpretarea si vizualizarea informatiilor si comenzilor venite de la transponder si platforma, atat prin semnale discrete cat si prin mesaje receptionate prin interfata seriala; vizualizarea se face pe afisaj alfanumeric si lampi de semnalizare

autotestarea

configurarea CBU402

4.2.2            Functii de comanda operationale

Comenzile principale ale CBU402 sunt:

pornirea/oprirea a CBU402 sI a transponderului

comanda transponderului in starile:

STANDBY

NORMAL

EMERGENCY

I/P

activarea, dezactivarea si testul pentru toate modurile de lucru ale transponderului

acordarea / anularea permisiunii de tratare AUDIO sau LIGHT a raspunsurilor in Modul4

comenzile de mentinere, schimbare si stergere a codurilor transponderului sI modulului criptografic

comanda selectiei antenelor

gestionarea codurilor modurilor 1, 2, 3 si ID

gestionarea parametrilor modului S

gestionarea parametrilor TCAS

selectia tipului de raspuns de urgenta

4.2.2.1 Comanda STANDBY

Comanda STANDBY se activeaza prin pozitionarea rotactorului principal RT1 pe pozitia SBY. Cand este activa, comanda STANDBY trece transponderul in starea STANDBY: transponderul este alimentat sI gata sa primeasca comenzi, dar nu emite. Pe toata durata cat comanda este activa, pe afisajul CBU402 se poate vizualiza informatia 'STBY'. Comanda STANDBY se transmite la transponder:

serial prin RS485

4.2.2.2 Comanda NORMAL

Comanda NORMAL se activeaza prin pozitionarea rotactorului principal RT1 pe pozitia N. Cand este activa, comanda NORMAL trece transponderul in stare normala de functionare. Transponderul poate emite raspunsuri in modurile autorizate de CBU402. Comanda NORMAL se transmite la transponder:

serial prin RS485

4.2.2.3 Comanda EMERGENCY

Comanda EMERGENCY se activeaza prin pozitionarea rotactorului principal RT1 pe pozitia EMER. Cand este activa, comanda EMERGENCY trece transponderul in stare EMERGENCY -de alarma.Transponderul poate emite raspunsuri in format EMERGENCY. Comanda EMERGENCY se transmite la transponder:

serial prin RS485

prin semnalul discret EMERGENCY - daca este activ

Daca comanda EMERGENCY este activa si este de tip civil (vezi pct. 4.2.2.5) pe Afisajul Standard apare codul 7700 in locul codului de Mod 3/A. Acest cod nu mai poate fi modificat.

4.2.2.4 Comanda de pornire/oprire

Comanda de oprire se activeaza cand rotactorul RT1 se afla pe pozitia OFF. Comanda este transmisa la transponder prin intermediul semnalului discret POWER ENABLE inactiv. Pentru orice alta pozitie a rotactorului RT1, semnalul discret POWER ENABLE devine activ sI comanda pornirea CBU402 sI a transponderului.

4.2.2.5 Comanda de selectie a tipului de raspuns in starea          EMERGENCY

Aceasta comanda permite schimbarea starii functiei EMERGENCY din MIL (militar) in CIV (civil) sI invers. Functie de starea functiei EMERGENCY, transponderul va raspunde la interogarile sosite de la sol cu coduri speciale de alarma, civile sau militare. Vizualizarea si schimbarea starii functiei EMERGENCY se face din meniul Pregatire misiune, submeniul EMERGENCY, cu ajutorul comutatoarelor BT1 sI BT5 (vezi pct. 4.3 sI Anexa1). Comanda de selectie a tipului de raspuns in stare de alarma se transmite la transponder:

serial prin RS485

4.2.2.6 Comanda transponderului in modul MICRO

Aceasta comanda, cand este activa, pune transponderul in modul MICRO. Activarea comenzii se realizeaza prin pozitionarea comutatorului BT6 pe pozitia MIC. Dezactivarea comenzii se realizeaza prin pozitionarea comutatorului BT6 pe pozitia OUT. Comanda de autorizare/dezactivare a modului MICRO se transmite la transponder:

serial prin RS485

4.2.2.7 Selectarea I/P IDENT

Cand este activa, aceasta comanda pune transponderul in starea I/P. Activarea comenzii se realizeaza prin pozitionarea comutatorului BT6 pe pozitia IDENT. Dezactivarea comenzii se realizeaza prin pozitionarea comutatorului BT6 pe pozitia OUT. Comanda de autorizare/dezactivare a starii I/P se transmite la transponder:

serial prin RS485

4.2.2.8 Comanda HOLD

Cand este activa, comanda HOLD pune transponderul in starea HOLD - de mentinere a codurilor crypto in cryptocomputer. Comanda este activa atat timp cat rotactorului RT2 se afla pe pozitia HOLD. Dezactivarea comenzii se realizeaza prin pozitionarea rotactorului RT2 pe orice alta pozitie diferita de HOLD. Comanda HOLD se transmite la transponder:

serial prin RS485

prin semnalul discret HOLD - daca este activ.

4.2.2.9 Selectia codurilor A/B

Comanda de selectie a codului A se face prin pozitionarea rotactorului RT2 pe pozitia A. Comanda se selectie a codului B se face prin pozitionarea rotactorului RT2 pe pozitia B. Comanda de selectie a codurilor A/B se transmite la transponder:

serial prin RS485

prin semnalul discret A/B SELECT

codul B cand semnalul discret este activ

codul A cand semnalul discret este inactiv

Transponderul autorizeaza modulul crypto sa lucreze cu codul A sau codul B.

4.2.2.10 Comanda de stergerea codurilor

Comanda de stergere a codurilor este activa prin pozitionarea rotactorului RT2 pe pozita ZERO. In aceasta situatie se realizeaza:

deschiderea buclei intre semnalele discrete ZEROIZE COMMON sI ZEROIZE RETURN OUT care permite transponderului generarea comenzii de stergerea codurilor crypto Mod 4 in modulul crypto

deschiderea buclei intre semnalele discrete ZEROIZE COMMON sI ACC ERASE care permite transponderului stergerea codurilor ACC proprii

Comanda de stergere a codurilor este transmisa la transponder:

serial prin RS485

prin semnalul discret ZEROIZE COMMON - daca se afla in bucla de stergere

prin semnalul discret ZEROIZE RETURN OUT - daca este activ

prin semnalul discret ACC ERASE - daca este activ

Comanda de stergere a codurilor este inactiva pentru orice alta pozitie a rotactorului RT2.

4.2.2.11 Comanda de autorizare/inhibare Light M4

Aceasta comanda se refera la tratamentul luminos al raspunsurilor in Modul 4. Autorizarea tratamentului luminos se face prin pozitionarea comutatorului BT14 pe pozitiile AUDIO sau LIGHT. Inhibarea tratamentului luminos se face prin pozitionarea comutatorului BT14 pe pozitia OUT. Comanda se transmite la transponder:

serial prin RS485

prin semnalul discret M4 LIGHT DISABLE:

activ - pentru inhibarea tratamentului luminos

inactiv - pentru autorizarea tratamentului luminos

4.2.2.12 Comanda de autorizare/inhibare Audio M4

Aceasta comanda se refera la tratamentul audio al raspunsurilor in Modul 4. Autorizarea tratamentului audio se face prin pozitionarea comutatorului BT14 pe pozitia AUDIO. Inhibarea tratamentului audio se face prin pozitionarea comutatorului BT14 pe pozitiile OUT sau LIGHT. Comanda se transmite la transponder:

serial prin RS485

prin semnalul discret M4 AUDIO ENABLE:

activ - pentru autorizarea tratamentului audio

inactiv - pentru inhibarea tratamentului audio

4.2.2.13 Comanda de selectie a antenelor

Posibilitatea de selectie a antenei de lucru este permisa de comutatorul BT15. Transponderul este fortat sa lucreze cu antena de sus prin actionarea comutatorului pe pozitia TOP. Transponderul este fortat sa lucreze cu antena de jos prin actionarea comutatorului pe pozitia BOT. Actionarea comutatorului BT15 pe pozitia DIV autorizeaza transponderul sa-si aleaga singur antena de lucru. Comanda de selectie a antenelor se transmite la transponder:

serial prin RS485

4.2.2.14 Autorizarea Verif BIT1

Comanda de autorizare Verif BIT1 este activa atunci cand se actioneaza comutatorul BT16 pe pozitia BIT1. La receptionarea comenzii, transponderul comanda pozitionarea BIT1 la modulul crypto. Comanda se transmite la transponder:

serial prin RS485

prin semnalul discret RAD TEST - daca este activ

4.2.2.15 Activarea/dezactivarea Modului 1

Activarea Modului 1 se face prin pozitionarea comutatorului BT8 pe pozitia ON. Transponderul este autorizat sa trateze interogarile in Modul 1.

Dezactivarea Modului 1 se face prin pozitionarea comutatorului BT8 pe pozitia OUT. Transponderul trateaza interogarile pe orice alt mod diferit de Modul 1.

Comanda de activare/dezactivare Mod 1 se transmite la transponder:

serial prin RS485

4.2.2.16 Activarea/dezactivarea Modului 2

Activarea Modului 2 se face prin pozitionarea comutatorului BT9 pe pozitia ON. Transponderul este autorizat sa trateze interogarile in Modul 2.

Dezactivarea Modului 2 se face prin pozitionarea comutatorului BT9 pe pozitia OUT. Transponderul trateaza interogarile pe orice alt mod diferit de Modul 2.

Comanda de activare/dezactivare Mod 2 se transmite la transponder:

serial prin RS485

4.2.2.17 Activarea/dezactivarea Modului 3/A

Activarea Modului 3/A se face prin pozitionarea comutatorului BT10 pe pozitia ON. Transponderul este autorizat sa trateze interogarile in Modul 3/A.

Dezactivarea Modului 3/A se face prin pozitionarea comutatorului BT10 pe pozitia OUT. Transponderul trateaza interogarile pe orice alt mod diferit de Modul 3/A.

Comanda de activare/dezactivare Mod 3/A se transmite la transponder:

serial prin RS485

4.2.2.18 Activarea/dezactivarea Modului 4

Activarea Modului 4 se face prin pozitionarea comutatorului BT13 pe pozitia ON. Transponderul este autorizat sa trateze interogarile in Modul 4.

Dezactivarea Modului 4 se face prin pozitionarea comutatorului BT13 pe pozitia OUT. Transponderul trateaza interogarile pe orice alt mod diferit de Modul 4.

Comanda de activare/dezactivare Mod 4 se transmite la transponder:

serial prin RS485

prin semnalul discret M4 DISABLE - inactiv/activ

4.2.2.19 Activarea/dezactivarea Modului C

Activarea Modului C se face prin pozitionarea comutatorului BT11 pe pozitia ON. Transponderul este autorizat sa trateze interogarile in Modul C.

Dezactivarea Modului C se face prin pozitionarea comutatorului BT11 pe pozitia OUT. Transponderul trateaza interogarile pe orice alt mod diferit de Modul C.

Comanda de activare/dezactivare Mod C se transmite la transponder:

serial prin RS485

4.2.2.20 Activarea/dezactivarea Modului N

Activarea Modului N se face prin pozitionarea comutatorului BT7 pe pozitia ON. Transponderul este autorizat sa trateze interogarile in Modul N.

Dezactivarea Modului N se face prin pozitionarea comutatorului BT7 pe pozitia OUT. Transponderul trateaza interogarile pe orice alt mod diferit de Modul N.

Comanda de activare/dezactivare Mod N se transmite la transponder:

serial prin RS485

4.2.2.21 Activarea/dezactivarea Modului S

Activarea Modului S se face prin pozitionarea comutatorului BT12 pe pozitia ON. Transponderul este autorizat sa trateze interogarile in Modul S.

Dezactivarea Modului S se face prin pozitionarea comutatorului BT12 pe pozitia OUT. Transponderul trateaza interogarile pe orice alt mod diferit de Modul S.

Comanda de activare/dezactivare Mod S se transmite la transponder:

serial prin RS485

4.2.2.22 Activarea/dezactivarea Modului T

Activarea Modului T se face prin pozitionarea comutatorului BT16 pe pozitia BIT1. Transponderul este autorizat sa trateze interogarile in Modul T.

Dezactivarea Modului T se face prin pozitionarea comutatorului BT16 pe pozitia OUT. Transponderul trateaza interogarile pe orice alt mod diferit de Modul T.

Comanda de activare/dezactivare Mod T se transmite la transponder:

serial prin RS485

4.2.2.23 Schimbarea codului de Mod 1

Codul de Mod 1 poate fi generat pe 2 digiti (daca semnalul discret M1 12 BIT ENABLE este inactiv) sau pe 4 digiti (daca semnalul discret M1 12 BIT ENABLE este activ) sI poate fi vizualizat in Afisajul Standard (vezi pct. 4.3.1.1.1). Schimbarea codului de Mod 1 se face din meniul Operational, submeniul COD MOD 1, cu ajutorul comutatoarelor BT1-BT5 (vezi pct. 4.3 sI Anexa1). Comanda de schimbare a codului de Mod 1 se transmite la transponder:

serial prin RS485

CBU402 memoreaza separat codurile generate pentru fiecare stare a semnalului discret M1 12 BIT ENABLE. Trecerea semnalului discret dintr-o stare in alta este insotita automat de transmisia seriala a codului de Mod 1 corespunzator. In cazul in care codul de Mod 1 este generat pe 2 digiti, acesta va fi transmis la transponder tot pe 4 digiti, cu ultimii 2 digiti din dreapta fortati pe '0'.

Daca codul de Mod 1 e generat pe 2 digiti, cifrele codului pot lua valori in plaja 0 3 pentru prima cifra si 0 7 pentru a doua cifra.

Daca codul de Mod 1 e generat pe 4 digiti, cifrele codului pot lua valori in plaja 0 7.

4.2.2.24 Schimbarea codului de Mod 2

Codul de Mod 2 este generat pe 4 digiti sI poate fi vizualizat in meniul Pregatire misiune, submeniul COD MOD 2. Schimbarea codului de Mod 2 se face din meniul Pregatire misiune, submeniul COD MOD 2, cu ajutorul comutatoarelor BT1-BT5 (vezi pct. 4.3 sI Anexa1). Comanda de schimbare a codului de Mod 2 se transmite la transponder:

serial prin RS485

Cifrele codului de Mod 2 pot lua valori in plaja 0 7.

4.2.2.25 Schimbarea codului de Mod 3/A

Codul de Mod 3/A este generat pe 4 digiti sI poate fi vizualizat pe Afisajul Standard (vezi pct. 4.3.1.1.1). Schimbarea codului de Mod 3/A se face direct din Afisajul Standard, cu ajutorul comutatoarelor BT1-BT5 (vezi pct. 4.3 sI Anexa1). Comanda de schimbare a codului de Mod 3/A se transmite la transponder:

serial prin RS485

Cifrele codului de Mod 3/A pot lua valori in plaja 0 7.

4.2.2.26 Comanda ACC MOD 1

Comanda ACC MOD 1 permite schimbarea starii functiei ACC M1. Functia ACC M1 are 2 stari:

ON - este permisa generarea codurilor de Mod 1 atat de la CBU402, cat sI de la transponder; CBU402 preia la intervale de 2s codul de Mod 1 de la transponder. Daca exista, noile coduri sunt afisate pe Afisajul Standard sI in submeniul COD MOD1 in locul celor vechi.

OFF - este permisa generarea codurilor de Mod 1 numai de la CBU402

La revenirea functiei din ON in OFF, se revine la ultimul cod modificat de la CBU402.

Vizualizarea starii functiei se face in Afisajul Standard (vezi pct. 4.3.1.1.1). Schimbarea starii functiei ACC M1 se face din meniul Operational, submeniul ACC MOD 1, cu ajutorul comutatoarelor BT1 sI BT5 (vezi pct. 4.3 sI Anexa1). Comanda ACC MOD 1 se transmite la transponder:

serial prin RS485

4.2.2.27 Comanda ACC MOD 3

Comanda ACC MOD 3 permite schimbarea starii functiei ACC M3. Functia ACC M3 are 2 stari:

ON - este permisa generarea codurilor de Mod 3/A atat de la CBU402, cat sI de la transponder; CBU402 preia la intervale de 2s codul de Mod 3/A de la transponder. Daca exista, noile coduri sunt afisate pe Afisajul Standard in locul celor vechi.

OFF - este permisa generarea codurilor de Mod 3 numai de la CBU402

La revenirea functiei din ON in OFF, se revine la ultimul cod modificat de la CBU402.

Vizualizarea starii functiei se face in Afisajul Standard (vezi pct. 4.3.1.1.1). Schimbarea starii functiei ACC M3 se face din meniul Operational, submeniul ACC MOD 3, cu ajutorul comutatoarelor BT1 sI BT5 (vezi pct. 4.3 sI Anexa1). Comanda ACC MOD 3 se transmite la transponder:

serial prin RS485

4.2.2.28 Comanda SQUITTER

Comanda SQUITTER permite schimbarea starii functiei Squitter din ON in OFF sI invers. Cind functia SQUITTER este activa, transponderul genereaza squittere. Vizualizarea starii functiei se face in Afisajul Standard (vezi pct. 4.3.1.1.1). Schimbarea starii functiei SQUITTER se face din meniul Operational, submeniul SQUITTER, cu ajutorul comutatoarelor BT1 sI BT5 (vezi pct. 4.3 sI Anexa1). Comanda SQUITTER se transmite la transponder:

serial prin RS485

4.2.2.29 Comanda Modui S

Comanda Modului S permite schimbarea starii functiei MOD S din ENR (extins) in ELEM (restrans) sI invers. Vizualizarea starii functiei se face in Afisajul Standard (vezi pct. 4.3.1.1.1). Schimbarea starii functiei MOD S se face din meniul Operational, submeniul MOD S, cu ajutorul comutatoarelor BT1 sI BT5 (vezi pct. 4.3 sI Anexa1). Comanda Modului S se transmite la transponder:

serial prin RS485

4.2.2.30 Comanda Adresa Mod S

Adresa de Mod S se genereaza pe 6 digiti. Comanda Adresa Mod S permite schimbarea adresei Modului S. Vizualizarea sI schimbarea adresei Modului S se face din meniul Pregatire misiune, submeniurile ADRESA MOD S H sI ADRESA MOD S L, cu ajutorul comutatoarelor BT1, BT3-BT5 (vezi pct. 4.3 sI Anexa1). Comanda Adresa Mod S se transmite la transponder:

serial prin RS485

Cifrele codului de adresa Mod S pot lua valori in plaja 0 9, A F.

4.2.2.31 Comanda Viteza Mod S

Informatia de viteza se genereaza pe 1 digit - se opereaza cu trepte de viteza intre 0-7. Comanda Viteza Mod S permite schimbarea vitezei Modului S. Vizualizarea sI schimbarea vitezei Modului S se face din meniul Pregatire misiune, submeniul VITEZA, cu ajutorul comutatoarelor BT1 sI BT5 (vezi pct. 4.3 sI Anexa1). Comanda Viteza Mod S se transmite la transponder:

serial prin RS485

Digitul destinat vitezei poate lua valori in plaja 0 7.

4.2.2.32 Comanda de Identificare avion

Codul de Identificare avion se genereaza pe 8 digiti. Comanda de Identificare avion permite schimbarea codului de identificare avion. Vizualizarea sI schimbarea codului de identificare avion se face din meniul Pregatire misiune, submeniurile IDENTIFICARE AVION H sI IDENTIFICARE AVION L, cu ajutorul comutatoarelor BT1-BT5 (vezi pct. 4.3 sI Anexa1). Comanda de Identificare avion se transmite la transponder:

serial prin RS485

Cifrele codului de identificare avion pot lua valori in plaja 0 7, A Z, spatiu.

4.2.2.33 Comanda TCAS

Comanda TCAS permite schimbarea starii functiei TCAS. Aceasta poate lua 3 valori: OFF, TA, TA/RA. Vizualizarea starii functiei TCAS se face pe Afisajul Standard (vezi pct. 4.3.1.1.1). Schimbarea starii functiei TCAS se face din meniul Operational, submeniul TCAS, cu ajutorul comutatoarelor BT1 sI BT5 (vezi pct. 4.3 sI Anexa1). Comanda TCAS se transmite la transponder:

serial prin RS485

4.2.2.34 Comanda TEST TCAS

Comanda TEST TCAS initiaza testul TCAS la transponder. Lansarea testului se face din meniul Operational, submeniul TEST TCAS, cu ajutorul comutatoarelor BT1 sI BT5 (vezi pct. 4.3 sI Anexa1). Comanda TCAS se transmite la transponder:

serial prin RS485

4.2.3            Functiile de comanda IBIT la transponder

4.2.3.1 Declansarea testului in Modul 1

Lansarea testului in Modul 1 se face prin actionarea comutatorului BT8 pe pozitia TEST, dupa care se revine pe pozitia ON. La receptionarea comenzii, transponderul executa un autotest emisiv in Modul 1. Pe toata durata testului, pe afisajul CBU402 este afisata informatia 'IBIT ON GO'. La primirea rezultatelor testului, se revine in Afisajul Standard. Comanda de declansare a testului in Modul 1 se transmite la transponder:

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

serial prin RS485

4.2.3.2 Declansarea testului in Modul 2

Lansarea testului in Modul 2 se face prin actionarea comutatorului BT9 pe pozitia TEST, dupa care se revine pe pozitia ON. La receptionarea comenzii, transponderul executa un autotest emisiv in Modul 2. Pe toata durata testului, pe afisajul CBU402 este afisata informatia 'IBIT ON GO'. La primirea rezultatelor testului, se revine in Afisajul Standard. Comanda de declansare a testului in Modul 2 se transmite la transponder:

serial prin RS485

4.2.3.3 Declansarea testului in Modul 3/A

Lansarea testului in Modul 3/A se face prin actionarea comutatorului BT10 pe pozitia TEST, dupa care se revine pe pozitia ON. La receptionarea comenzii, transponderul executa un autotest emisiv in Modul 3/A. Pe toata durata testului, pe afisajul CBU402 este afisata informatia 'IBIT ON GO'. La primirea rezultatelor testului, se revine in Afisajul Standard. Comanda de declansare a testului in Modul 3/A se transmite la transponder:

serial prin RS485

4.2.3.4 Declansarea testului in Modul 4

Lansarea testului in Modul 4 se face prin actionarea comutatorului BT13 pe pozitia TEST, dupa care se revine pe pozitia ON. La receptionarea comenzii, transponderul executa un autotest emisiv in Modul 4. Pe toata durata testului, pe afisajul CBU402 este afisata informatia 'IBIT ON GO'. La primirea rezultatelor testului, se revine in Afisajul Standard. Comanda de declansare a testului in Modul 4 se transmite la transponder:

serial prin RS485

prin semnalul discret M4 TEST - daca este activ

4.2.3.5 Declansarea testului in Modul C

Lansarea testului in Modul C se face prin actionarea comutatorului BT11 pe pozitia TEST, dupa care se revine pe pozitia ON. La receptionarea comenzii, transponderul executa un autotest emisiv in Modul C. Pe toata durata testului, pe afisajul CBU402 este afisata informatia 'IBIT ON GO'. La primirea rezultatelor testului, se revine in Afisajul Standard. Comanda de declansare a testului in Modul C se transmite la transponder:

serial prin RS485

4.2.3.6 Declansarea testului in Modul N

Lansarea testului in Modul N se face prin actionarea comutatorului BT7 pe pozitia TEST, dupa care se revine pe pozitia ON. La receptionarea comenzii, transponderul executa un autotest emisiv in Modul N. Pe toata durata testului, pe afisajul CBU402 este afisata informatia 'IBIT ON GO'. La primirea rezultatelor testului, se revine in Afisajul Standard. Comanda de declansare a testului in Modul N se transmite la transponder:

serial prin RS485

4.2.3.7 Declansarea testului in Modul S

Lansarea testului in Modul S se face prin actionarea comutatorului BT12 pe pozitia TEST, dupa care se revine pe pozitia ON. La receptionarea comenzii, transponderul executa un autotest emisiv in Modul S. Pe toata durata testului, pe afisajul CBU402 este afisata informatia 'IBIT ON GO'. La primirea rezultatelor testului, se revine in Afisajul Standard. Comanda de declansare a testului in Modul S se transmite la transponder:

serial prin RS485

4.2.3.8 Declansarea testului pe toate modurile

Lansarea testului in toate modurile se face prin actionarea comutatorului BT16 pe pozitia TEST, dupa care se revine pe pozitia neutra. La receptionarea comenzii, transponderul executa un autotest emisiv in toate modurile. Pe toata durata testului, pe afisajul CBU402 este afisata informatia 'IBIT ON GO'. La primirea rezultatelor testului, se revine in Afisajul Standard. Comanda de declansare a testului in toate modurile se transmite la transponder:

serial prin RS485

4.2.4            Semnalizarile transponderului

4.2.4.1 Indicatia REPLY Mod SIF

Atunci cand transponderul este interogat sI raspunde in unul din modurile SIF (M1, M2, M3/A, MC), transmite serial (RS 485) la CBU402 informatia de REPLY SIF. Aceasta situatie este semnalizata de CBU402 prin aprinderea lampii REPLY.

4.2.4.2 Indicatia REPLY Mod 4

Atunci cand transponderul este interogat sI raspunde in Modul 4, transmite la CBU402 informatia de REPLY M4:

serial prin RS485

prin semnalul discret M4 REPLY LIGHT ENABLE daca este activ

Aceasta situatie este semnalizata de CBU402 prin aprinderea lampii REPLY M4.

4.2.4.3 Indicatia CAUTION Mod 4

Cand transponderul detecteaza o situatie de alarma in Modul 4, transmite la CBU402 indicatia de CAUTION Mode 4:

serial prin RS485

prin semnalul discret CAUTION M4 - daca este activ

Aceasta situatie este semnalizata de CBU402 prin afisarea in Afisajul Standard a informatiei 'C_M4' in alternanta cu codul de Mod 3/A.

4.2.4.4 Indicatia de pana CBIT

Daca in urma efectuarii testului CBIT transponderul a detectat un defect, aceasta informatie este transmisa la CBU402:

serial prin RS485

prin semnalul discret NO GO INDICATOR - daca este activ

Aceasta situatie este semnalizata de CBU402 prin aprinderea lampii FAULT. Pana detectata poate fi vizualizata in Meniul Mentenanta, submeniul TRANSPONDER NOGO.

4.2.4.5 Indicatia de bruiaj

Daca transponderul a detectat o situatie de bruiaj la intrarea in receptor, transmite aceasta informatie la CBU402:

serial prin RS485

Aceasta situatie este semnalizata de CBU402 prin afisarea in Afisajul Standard a informatiei 'JAM' in alternanta cu codul de Mod 1.

4.2.4.6 Indicatia de temperatura

Daca in urma unui test CBIT la transponder s-a detectat o crestere a temperaturii peste limita admisibila, aceasta informatie se transmite la CBU402:

serial prin RS485

Aceasta situatie este semnalizata de CBU402 prin aprinderea lampii FAULT. In Meniul Mentenanta, submeniul TRANSPONDER NOGO se poate vizualiza mesajul 'HIGH TEMPERATURE'

4.2.4.7 Indicatia STANDBY

Daca in urma unui test CBIT la transponder s-a detectat o situatie de STANDBY, informatia corespunzatoare este transmisa la CBU402:

serial prin RS485

Aceasta situatie este semnalizata de CBU402 prin aprinderea lampii FAULT. In Meniul Mentenanta, submeniul TRANSPONDER NOGO se poate vizualiza mesajul 'BIT STANDBY'

4.2.4.8 Indicatia Mod 4 invalid

Daca in urma unui test CBIT transponderul a detectat o functionare defectuasa in Modul 4, informatia corespunzatoare este transmisa la CBU402:

serial prin RS485

Aceasta situatie este semnalizata de CBU402 prin aprinderea lampii FAULT. In Meniul Mentenanta, submeniul TRANSPONDER NOGO se poate vizualiza mesajul 'MODE 4 NOT VALID'

4.2.4.9 Indicatia Mod Mark X invalid

Daca in urma unui test CBIT transponderul a detectat o functionare defectuasa in unul din modurile Mark X, informatia corespunzatoare este transmisa la CBU402:

serial prin RS485

Aceasta situatie este semnalizata de CBU402 prin aprinderea lampii FAULT. In Meniul Mentenanta, submeniul TRANSPONDER NOGO se poate vizualiza mesajul 'MARK X NOT VALID'

4.2.4.10 Indicatia Mod S invalid

Daca in urma unui test CBIT transponderul a detectat o functionare defectuasa in Modul S sau daca adresa de Mod S este nula informatia corespunzatoare este transmisa la CBU402:

serial prin RS485

Aceasta situatie este semnalizata de CBU402 prin aprinderea lampii FAULT. In Meniul Mentenanta, submeniul TRANSPONDER NOGO se poate vizualiza mesajul 'MODE S NOT VALID'

4.2.4.11 Indicatia Mod S degradat

Daca in urma unui test CBIT transponderul a detectat o functionare degradata in Modul S, informatia corespunzatoare este transmisa la CBU402:

serial prin RS485

Aceasta situatie este semnalizata de CBU402 prin aprinderea lampii FAULT. In Meniul Mentenanta, submeniul TRANSPONDER NOGO se poate vizualiza mesajul 'MODE S DEGRADED'

4.2.4.12 Indicatia Pana Antene

Daca in urma unui test CBIT,IBIT sau PBIT transponderul a detectat o problema la antene, informatia corespunzatoare este transmisa la CBU402:

serial prin RS485

Aceasta situatie este semnalizata de CBU402 prin aprinderea lampii FAULT. In Meniul Mentenanta, submeniul TRANSPONDER NOGO se poate vizualiza unul din mesajele 'ANTENNA PB', 'FAULT UP ANTENNA' sau 'FAULT DOWN ANTENNA'

4.2.4.13 Cererea de configurare

In cazul in care transponderul doreste o reinitializare interna, transmite o cerere de reconfigurare catre CBU402

serial prin RS485

In momentul in carea CBU402 a receptionat aceasta cerere, porneste imediat secventa de configurare a transponderului, transmitandu-i serial prin RS485 toate informatiile necesare reconfigurarii. Aceasta secventa este initializata automat de CBU402 sI la pornire.

4.2.4.14 Indicatia de lucru in regim BCP

In momentul in care transponderul doreste sa lucreze cu un Panou de Comanda de rezerva (BCP) transmite aceasa informatie la CBU402:

serial prin RS485

La receptionarea informatiei, CBU402 intra in starea Rezerva Calda.

CBU402 semnalizeaza aceasta situatie prin afisarea permanenta pe afisor a informatiei 'BCP_ON' pana la preluarea controlului asupra transponderului. In momentul in care CBU402 preia controlul asupra transponderului, revine la starea pe care o avea inainte de intrarea in starea Rezerva Calda.

4.2.4.15 Indicatia de test in curs

Transponderul informeaza CBU402 ca efectueaza un test IBIT:

serial prin RS485

La receptionarea acestei informatii CBU402 afiseaza intermitent pe afisor informatia 'IBIT ON GO' pana la terminarea testului IBIT la transponder.

4.2.4.16 Indicatia FAULT

Daca in urma unui test IBIT, transponderul a detectat cel putin un modul in pana, informeaza CBU402:

serial prin RS485

prin semnalul discret NO GO INDICATOR - daca este activ

CBU402 aprinde lampa FAULT.

4.2.4.17 Rezultatele testului IBIT

Daca in urma unui test IBIT, transponderul a detectat cel putin un modul in pana, odata cu indicatia precedenta transmite la CBU402 sI lista modulelor in pana:

serial prin RS485

Lista modulelor aflate in pana se actualizeaza la fiecare secunda si poate fi vizualizata in meniul Mentenanta, submeniul TRANSPONDER NOGO, prin urmatoarele mesaje:

4.2.4.18 Informatia ETI

Transponderul memoreaza timpul scurs de la prima pornire. La cererea operatorului, furnizeaza informatia de timp ETI la CBU402:

serial prin RS485

Imedit ce a receptionat informatia, CBU402 o afiseaza in meniul Mentenanta, submeniul ETI TRANSPONDER. Intre momentul lansarii cererii de ETI sI momentul receptionarii informatiei ETI, CBU402 intra in starea WAITING, pe care o afisaeza corespunzator pe afisaj.

4.2.4.19 Informatia HW TRANSPONDER

La cererea operatorului, transponderul furnizeaza informatiile privind versiunile hard ale modulelor SPR, MSTP, IOCP sI BINT, la CBU402:

serial prin RS485

Imedit ce a receptionat informatia, CBU402 o afiseaza in meniul Mentenanta, submeniul HW TRANSPONDER. Intre momentul lansarii cererii de HW sI momentul receptionarii informatiilor HW, CBU402 intra in starea WAITING, pe care o afiseaza corespunzator pe afisaj.

4.2.4.20 Informatia SW TRANSPONDER

La cererea operatorului, transponderul furnizeaza informatiile privind versiunile sI reviziile soft ale modulelor CONF, MSTPsi IOCP, la CBU402:

serial prin RS485

Imediat ce a receptionat informatia, CBU402 o afiseaza in meniul Mentenanta, submeniul SW TRANSPONDER. Intre momentul lansarii cererii de HW sI momentul receptionarii informatiilor SW, CBU402 intra in starea WAITING, pe care o afisaeza corespunzator pe afisaj.

4.2.5            Functiile de configurare ale CBU402

Aceste functii se refera la posibilitatea schimbarii dictionarului sI a caracteristicilor de iluminare ale Panoului Frontal CBU402. Aceste functii se realizeaza la sol, cu ajutorul Bancului de incarcare, care se conecteaza la CBU402 in locul transponderului.

4.2.5.1 Schimbarea dictionarului

Schimbarea dictionarului se refera la posibilitatea schimbarii tuturor textelor afisate de CBU402.

Schimbarea textelor se realizeaza iterativ, in meniul Mentenanta, submeniul SCHIMBARE DICTIONAR, cu ajutorul comutatoarelot BT1 sI BT2 (vezi pct. 4.3 sI Anexa1). Comanda de schimbare a dictionarului se transmite la Bancul de incarcare:

serial prin RS485

Pe toata perioada de schimbare a unui text, CBU402 afiseaza informatia 'WAITING'. In momentul receptionarii textului modificat, se revine in submeniul SCHIMBARE DICTIONAR, dupa care se poate trece la schimbarea textului urmator.

4.2.5.2 Schimbarea caracteristicilor de iluminare

Pot fi schimbate toate cele 4 caracteristici de iluminare ale CBU402:

caracteristica de iluminare pentru iluminatul de fond

caracteristica de iluminare pentru lampile de avertizare REPLY si REPLY_M4

caracteristica de iluminare pentru lampa de avertizare FAULT

caracteristica de iluminare pentru afisaj

Aceste caracteristici de iluminare pot fi schimbate iterativ.

Schimbarea unei caracteristici de iluminare se realizeaza in meniul Mentenanta, submeniul SCHIMBARE LUMINOZITATE, cu ajutorul comutatoarelot BT1 sI BT2 (vezi pct. 4.3 sI Anexa1). Comanda de schimbare a caracteristicilor de iluminare se transmite la Bancul de incarcare:

serial prin RS485

Pe toata perioada de schimbare a caracteristicii de iluminare, CBU402 afiseaza informatia 'WAITING'. In momentul receptionarii noii caracteristici, se revine in submeniul SCHIMBARE LUMINOZITATE, dupa care se poate schimba urmatoarea caracteristica de iluminare.

4.2.6            Functiile de autestare ale CBU402

CBU 402 comporta 3 functii de autotest :

functia PBIT          – testul la punerea sub tensiune

functia CBIT          – testul continuu

functia IBIT           – testul declansat

4.2.6.1Functia PBIT - Testul la punerea sub tensiune

Acest test se declanseaza automat la pornirea CBU402. Urmatoarele functii sunt testate la punerea sub tensiune:

testul intern - pe toata durata sa se afiseaza “TESTING CBU” pe afisajul CBU402:

verificarea memoriei de program

verificarea memoriei de date

verificarea afisajelor

verificarea tensiunii interne de alimentare

testul utilizator – sesizabil de operatorul uman:

comanda aprinderii secventiale a lampilor

afisarea unor modele de testare pe afisorul alfanumeric

Rezultatul testului PBIT este vizualizat pe afisor prin intemediul mesajelor “TEST OK sau “TEST FAIL”, timp de 3 secunde.

Rezultatul testului PBIT este semnalizat, in caz de defect, prin aprinderea lampii FAULT.

Testul PBIT dureaza aproximativ 8s. Pe perioada acestui test interfata om-masina este inoperanta si este obligatorie respectarea observatiilor de la pct. 4.3.2.1.1.

4.2.6.2 Functia CBIT - Testul continuu

Testul CBIT are ca scop supravegherea legaturii seriale si se executa pe toata durata de functionare a CBU402. Pot exista doua situatii de defect:

legatura seriala intrerupta - semnalizata continuu prin afisarea mesajului “PROTOCOL BREAK” in locul Afisajului Standard pana la reluarea comunicatiei seriale

legatura seriala accidental perturbata - semnalizata prin aprinderea lampii FAULT (pana la eliminarea defectului) si prin afisarea informatiei “SERIES MESS ERR' in meniul Mentenanta, submeniul TRANSPONDER NOGO. Aceasta indica ca exista cel putin un mesaj pentru care nu s-a primit achitare de la transponder. Aceste mesaje vor fi transmise serial din 15 in 15 secunde pana la primirea achitarii (in conformitate cu [S3]).

4.2.6.3Functia IBIT - Testul declansat

Testul IBIT se lanseaza la cererea utilizatorului, din meniul Mentananta, submeniul IBIT CBU, prin actionarea comutatorului BT2 pe pozitia '+' (vezi punctul 4.3 si Anexa 1).

Urmatoarele functii sunt testate la testul IBIT:

testul intern - pe toata durata sa se afiseaza “TESTING CBU” pe afisajul CBU402:

verificarea memoriei de program

verificarea memoriei de date

verificarea afisajelor

verificarea tensiunii interne de alimentare

testul utilizator – sesizabil de operatorul uman:

comanda aprinderii secventiale a lampilor

afisarea unor modele de testare pe afisorul alfanumeric

Daca testul a trecut cu succes, pe afisajul CBU se afiseaza “CBU GO'.

In situatia in care s-a detectat cel putin un defect, se afiseaza mesajul “CBU NOGO” si se aprinde lampa FAULT. Cu ajutorul comutatoarelor BT1, BT2 se poate intra/iesi in/din lista de defecte si se poate parcurge lista in directia inainte (vezi punctul 4.3 si Anexa 1).

Lista defectelor posibile este urmatoarea:

4.3          interfata cu utilizatorul

Operatorul are la dispozitie totalitatea elementelor de actionare (comutatoare, rotactoare) sI semnalizare (afisajul alfanumeric, lampile de semnalizare) aflate pe Panoul Frontal al CBU402.

Se pot distinge doua zone cu functii diferite:

zona superioara a Panoului Frontal;

zona inferioara a Panoului Frontal

4.3.1            Zona superioara a Panoului Frontal

Zona superioara a Panoului Frontal contine afisajul alfanumeric impreuna cu comutatoarele L/R, A1 A4 (BT1 BT5) necesare accesarii diferitelor meniuri sI submeniuri de programare si modificarii datelor corespunzatoare acestor meniuri

Modul de acces la meniuri sI submeniuri, precum sI navigarea in in cadrul acestora, sunt prezentate in Anexa 1.

4.3.1.1Afisajul alfanumeric  A1

Afisajul alfanumeric contine afisoare integrate cu LED-uri care asigura o buna vizibilitate a mesajelor in conditii diverse de iluminare. Se pot afisa 16 caractere alfanumerice, fiecare din ele avand inaltimea de 5 mm , fiind realizat prin aprinderea LED-urilor corespunzatoare dintr-o matrice de 5x7.

4.3.1.1.1 Afisajul Standard

Atat intrarea, cat si revenirea din meniurile de programare se face prin intermediul Afisajului Standard, care la randul sau poate fi privit ca un meniu de programare.

Afisajul Standard contine informatii privind codurile Modurilor 1 si 3/A, Modul S elementar/extins, functiile Squitter, ACC M1, ACC M3,TCAS, precum sI informatiile de bruiaj sI alarma in Modul 4, pe 16 digiti, conform figurii de mai jos:

Figura 5 Afisajul Standard

D1,D2 sunt dedicati functiei Squitter:

se afiseaza 'SQ' daca functia Squitter este activa (in meniul Operational, submeniul SQUITTER s-a ales optiunea ON)

nu se afiseaza nimic daca functia Squitter este inactiva (in meniul Operational, submeniul SQUITTER s-a ales optiunea OFF)

D3, D4 dau informatii despre Modul S:

se afiseaza '/S', daca in meniul Operational, submeniul Mod S s-a selectat optiunea ENR sI Modul S este activ

nu se afiseaza nimic, daca in meniul Operational, submeniul Mod S s-a selectat optiunea ELEM sau Modul S este inactiv

D5, D6 sunt dedicati functiei TCAS:

se afiseaza '__' daca in meniul Operational, submeniul TCAS s-a selectat optiunea OFF

se afiseaza 'T_' daca in meniul Operational, submeniul TCAS s-a selectat optiunea TA

se afiseaza 'TR' daca in meniul Operational, submeniul TCAS s-a selectat optiunea TA/RA

D7 este dedicat functiei ACC M1:

afiseaza '*', daca in meniul Operational, submeniul ACC MOD1 este selectata optiunea ON; in acest caz functia ACC M1 este activa sI se permite generarea codurilor de Mod 1 atat de la CBU402, cat sI de la transponder;

nu se afiseaza nimic daca in meniul Operational, submeniul ACC MOD1 este selectata optiunea OFF; in aceasta situatie functia ACC M1 devine inactiva si se revine la ultimul cod modificat de la CBU402; pe toata perioada de timp cat functia ACC M1 este inactiva, se permite generarea de coduri de Mod 1 numai de la CBU402.

D8 D11 sunt dedicati afisarii codului de Mod 1 sI informatiei de bruiaj:

daca semnalul discret M1 12BIT ENABLE este inactiv, codul de Mod 1 poate lua 32 de valori sI in acest caz se afiseaza pe 2 digiti: D9,D10

daca semnalul discret M1 12BIT ENABLE este activ, codul de Mod 1 poate lua 4096 de valori sI in acest caz se afiseaza pe toti ce 4 digiti: D8 D11

Daca de la transponder s-a primit informatia de bruiaj, atunci se afiseaza 'JAM' in alternanta cu codul de Mod 1

D12 este dedicat functiei ACC M3:

afiseaza '*', daca in meniul Operational, submeniul ACC MOD3 este selectata optiunea ON; in acest caz functia ACC M3 este activa sI se permite generarea codurilor de Mod 3/A atat de la CBU402, cat sI de la transponder;

nu se afiseaza nimic daca in meniul Operational, submeniul ACC MOD3 este selectata optiunea OFF; in aceasta situatie functia ACC M3 devine inactiva si se revine la ultimul cod modificat de la CBU402; pe toata perioada de timp cat functia ACC M3 este inactiva, se permite generarea de coduri de Mod 3/A numai de la CBU402.

D13 D16 sunt dedicati afisarii codului de Mod 3/A in alternanta cu informatia de alarma in Modul 4(daca aceasta exista). Daca exista informatia de alarma in Modul 4, se afiseaza 'C_M4' in alternanta cu codul de Mod 3/A.

4.3.1.1.2 Informatiile afisate in meniurile de programare

In ultima coloana, informatia subliniata reprezinta partea fixa a mesajului. Restul informatiei poate fi modificat cu ajutorul comutatoarelor A1 A4, in conformitate cu explicatiile ulterioare:

Observatie: Codurile de identificare avion, precum si adresa de Mod S, necesitand un numar de 8, respectiv 6 digiti, vor fi modificate in 2 transe:

HIGH - primii 4, respectiv 3 digiti ai codului;

LOW - ultimii 4, respectiv 3 digiti ai codului;

4.3.1.2Comutatoarele A1A4

Comutatoarele A1 la A4 (BT1 BT5) notate pe panou +/- produc:

incrementare (+) sau decrementarea (-) informatiei afisate astfel:

informatie de tip numeric, pe patru digiti: A1 corespunde digitului cel mai semnificativ (cel din stanga) si A4 celui mai putin semnificativ (cel din dreapta).

informatie de tip numeric, pe 8 digiti: A1 corespunde digitului cel mai semnificativ si A4 celui mai putin semnificativ, pe rand, in transe de patru digiti.

incrementarea sau decrementarea se produce cu cate o unitate

daca incrementarea atinge pragul de sus al plajei de valori acceptate, urmatoarea incrementare va produce incarcarea cu valoarea pragului de jos.

daca decrementarea atinge pragul de jos al plajei de valori acceptate, urmatoarea decrementare va produce incarcarea cu valoarea pragului de sus.

noua valoare obtinuta se afiseaza

modificarea informatiei de tip optional: comutatorul A4 actionat pe '+', in mod repetat, produce afisarea optiunilor oferite in submeniul respectiv.

activarea informatiei de tip cerere: actionarea comutatorului A1 pe '+' declanseaza actiunea enuntata. In acest caz nu se poate modifica informatia.

Actiunea de modificare a informatiei, acolo unde ea este permisa, este insotita de clipirea afisajului zonei ce este supusa modificarii.

4.3.1.2.1Comutatorul A4 - BT5

Actionarea comutatorului A4 pe pozitia '+'

In functie de meniul si submeniul in care CBU402 se poate afla, se produce:

Actionarea comutatorului A4 pe pozitia '-'

In functie de meniul si submeniul in care CBU402 se poate afla, se produce:

4.3.1.2.2 Comutatorul A3 - BT4

Actionarea comutatorului A3 pe pozitia '+'

In functie de meniul si submeniul in care CBU402 se poate afla, se produce:

Actionarea comutatorului A3 pe pozitia '-'

In functie de meniul si submeniul in care CBU402 se poate afla, se produce:

4.3.1.2.3 Comutatorul A2 - BT3

Actionarea comutatorului A2 pe pozitia '+'

In functie de meniul si submeniul in care CBU402 se poate afla, se produce:

Actionarea comutatorului A2 pe pozitia '-'

In functie de meniul si submeniul in care CBU402 se poate afla, se produce:

4.3.1.2.4 Comutatorul A1 - BT2

Actionarea comutatorului A1 pe pozitia '+'

In functie de meniul si submeniul in care CBU402 se poate afla, se produce:

* - Numai daca mesajul afisat este 'CBU NOGO' (daca rezultatul testului este bun - 'CBU GO' -este evident ca nu exista mesaje de defecte); la fel este si pentru transponder.

Actionarea comutatorului A1 pe pozitia '-'

In functie de meniul si submeniul in care CBU402 se poate afla, se produce:

4.3.1.3 Comutatorul L/R - BT1

Comutatorul L/R (left/right) are efecte diferite (de parcurgere a meniurilor sau de modificare a datelor referitoare la aceste meniuri) functie de starea in care se poate afla CBU402 la momentul respectiv, si anume:

tranzit: s-a inceput modificarea unei informatii prin actionarea comutatoarelor A1A4; in aceasta situatie datele care se modifica clipesc pe afisaj

stabil: un submeniu in care s-a intrat fara a se modifica nimic sau un submeniu in care informatia modificata a fost validata sau s-a renuntat la modificare.

Actionarea pe pozitia L produce:

in cazul de tranzit: functia 'clear' - informatia a carei modificare a inceput deja revine la starea de dinaintea modificarii.

in cazul stabil: derularea meniurilor si submeniurilor 'inapoi'.

Actionarea pe pozitia R produce:

in cazul de tranzit: functia de validare a informatiei, a carei modificare a inceput deja; informatia astfel validata devine noua informatie luata in considerare ca data stabila asociata submeniului respectiv; concomitent cu validarea noii informatii are loc incetarea clipirii afisajului.

in cazul stabil: derularea meniurilor si submeniurilor 'inainte'.

4.3.1.3.1Actionarea comutatorului L/R spre pozitia 'L', intr-un caz de tranzit

Are rolul de 'clear' pentru informatia modificata dar nevalidata. Refacerea starii stabile anterioare este insotita de afisarea ei.

In functie de meniul si submeniul in care a fost ceruta, ea produce revenirea la starea stabila precedenta pentru urmatoarele informatii:

(*) - Chiar daca s-a renuntat la modificarea partii LOW a codului de identificare avion sau a adresei de Mod S, dar partea HIGH a fost modificata si validata, se considera ca exista o informatie noua, completa si stabila care trebuie transmisa serial.

4.3.1.3.2Actionarea comutatorului L/R spre pozitia 'L', intr-un caz stabil.

Produce parcurgerea 'inapoi' a meniurilor si submeniurilor. Ordinea de parcurgere este astfel:

(*) - Daca Modul S este activ si functia Squitter este activa, se trece la TEST TCAS; daca Modul S este inactiv sau functia Squitter este inactiva se trece la MOD S.

4.3.1.3.3Actionarea comutatorului L/R spre pozitia 'R', intr-un caz de tranzit.

Are rolul de a valida informatia modificata. Noua informatie devine cea stabila pentru meniul sau submeniul respectiv.

(*) - Aceasta actiune are loc daca parola introdusa este cea corecta; daca nu, incercarea de a valida parola se soldeaza cu revenirea la Afisajul Standard.

(**) - Pentru a evita preluarea informatiei ca fiind una noua sI stabila, cand de fapt numai jumatate de informatie a fost validata, validarea partii HIGH produce automat trecerea in partea LOW, intr-un caz de tranzit, pentru a forta o decizie de stabilire sI a acestei parti in forma ei finala. De aceea aceasta validare partiala nu produce nici memorarea datelor nici transmisia seriala a lor.

4.3.1.3.4Actionarea comutatorului L/R spre pozitia 'R', intr-un caz stabil.

Produce parcurgerea 'inainte' a meniurilor si submeniurilor. Ordinea de parcurgere este astfel:

(*) Daca Modul S este activ si functia Squitter este activa se trece la TCAS; daca Modul S este inactiv sau functia Squitter este inactiva, se trece la parola spre meniul Reglaj Pregatire Misiune

Observatii:

1. Daca dupa inceperea modificarii unei date, timp de 8 sec, nu s-a mai actionat asupra comutatoarelor afisajului, data revine la valoarea avuta inaintea inceperii modificarii.

2. Daca timp de 30 s nu se actioneaza nici un comutator al afisajului, indiferent de meniul sau submeniul in care se afla (cu exceptia meniului Mentenanta), CBU402 revine la Afisajul Standard.

4.3.2            Zona inferioara a Panoului Frontal

Zona inferioara a Panoului Frontal contine elementele de comanda directa a transponderului (restul comutatoarelor, impreuna cu cele doua rotactoare), precum sI lampile de semnalizare

4.3.2.1Rotactoarele

4.3.2.1.1 Rotactorul principal - RT1

Este un rotactor cu 4 pozitii, din care una sigurantata (EMER), cu urmatoarele semnificatii:

La pornirea CBU402, este obligatorie respectarea urmatoarei secvente:

se trece rotactorul principal de pe pozitia “OFF” pe pozitia “SBY” si se mentine pe aceasta pozitie pana la terminarea testului PBIT (vezi pct. 4.2.6.1.)

la afisarea mesajului “STBY”, este permisa trecerea rotactorului principal pe orice alta pozitie.

Dupa o intrerupere scurta a tensiunii de alimentare, se recomanda oprirea si apoi pornirea CBU402, urmand indicatiile de mai sus.

Se recomanda ca operatiile de pornit/oprit ale sistemului IFF sa se faca prin manevrarea rotactorului principal.

4.3.2.1.2Rotactorul Modului 4 - RT2

Este un rotactor cu 4 pozitii, din care una sigurantata (ZERO) si una cu revenire (HOLD), cu urmatoarele semnificatii:

4.3.2.2Comutatoarele

4.3.2.2.1 Comutatoarele de selectie a modurilor BT7 BT12

Este vorba despre comutatoarele notate pe Panoul Frontal cu MN, M1, M2, M3A, MC si MS. Fiecarui mod de lucru ii corespunde un comutator cu 3 pozitii, din care una cu revenire (TEST), cu urmatoarele functii:

4.3.2.2.2 Comutatorul MIC/OUT/IDENT - BT6

Comutator cu 3 pozitii, din care una cu revenire (IDENT), cu urmatoarele functii:

4.3.2.2.3 Comutatorul BIT1/OUT/TEST - BT16

Comutator cu 3 pozitii, din care doua cu revenire (TEST si BIT1), cu urmatoarele functii:

4.3.2.2.4 Comutatorul TOP/DIV/BOTTOM - BT15

Este un comutator cu 3 pozitii, din care doua cu revenire (TOP sI BOTTOM), cu urmatoarele functii:

4.3.2.2.5 Comutatorul AUDIO/OUT/LIGHT BT14

Este un comutator cu toate cele 3 pozitii sigurantate, cu urmatoarele functii:

4.3.2.2.6 Comutatorul TEST/ON/OUT MODE 4 - BT13

Comutator cu 3 pozitii , din care una sigurantata (OUT) si una cu revenire (TEST), cu urmatoarele functii:

4.3.2.3 Indicatoarele

REPLY - L1                       indicator luminos de culoare verde amplasat in apropierea coltului dreapta-sus al Panoului Frontal; se aprinde la cererea transponderului; indicand faptul ca acesta este intrebat sI raspunde in unul din modurile SIF.

REPLY M4 - L2                 indicator luminos de culoare verde amplasat in apropierea rotactorului de Mod 4; se aprinde la cererea transponderului indicand faptul ca acesta este intrebat sI raspunde in Modul 4

FAULT - L3                       indicator luminos de culoare galbena,care atunci cand este aprins semnalizeaza cel putin un defect detectat la transponder sau CBU402 in urma testelor BITE.

5.      Mentenanta

5.1          GENERALITATI

Acest capitol descrie operatiile de mentenanta preventive sI corective accesibile utilizatorului.

Acest nivel de mentenanta se refera la totalitatea lucrarilor care se pot efectua asupra echipamentului plasat la bordul aeronavei - in mediul sau de lucru - fara a necesita demontarea acestuia.

5.2          mentenenta preventiva

Mentenenta preventiva accesibila utilizatorului se limiteaza la urmatoarele operatii:

controlul vizual al elementelor de prindere mecanica (6 sau 8 turnicheti); in cazul in care este necesar se strang cu o surubelnita;

se inspecteza prin actionare elementele de comanda: comutatoarele BT1 BT16, precum si rotactoarele RT1 si RT2; se verifica conditiile de sigurantare si revenire, acolo unde este cazul;

se indeparteaza praful cu ajutorul unei pensule cu par moale sau cu ajutorul unui jet de aer;

se indeparteaza impuritatile care pot apare in urma actionarii elementelor de comanda prin stergere cu o carpa moale care nu lasa scame imbibata in alcool izopropilic SSR 12126/90

5.3          detectarea defectelor

CBU402 contine un sistem de teste integrate care permit detectarea sI localizarea defectelor.

5.3.1            PBIT - Testul la punerea sub tensiune

La punerea sub tensiune se testeaza automat cele doua memorii, afisajul, tensiunea de alimentare si lampile de avertizare (vezi pct. 1.1.6.1).

5.3.2            CBIT - Testul continuu

Testul CBIT are ca scop supravegherea continua a legaturii seriale (vezi pct. 1.1.6.2).

5.3.3            IBIT - Testul declansat

La cererea utilizatorului se testeaza cele doua memorii, afisajul, tensiunea de alimentare si lampile de avertizare (vezi pct. 1.1.6.3).

5.4          mentenanta corectiva

Mentenanta corectiva (schimbarea de sub-ansamble) este fara obiect la acest nivel de mentenanta.

In cazul unei functionari defectuase a CBU402 se inlocuieste echipamentul cu altul.

5.5          depozitarea CBU402

Se verifica ca echipamentul este oprit.

Se desurubeaza turnichetii de fixare.

Se desurubeaza cupla pereche SX3.

Se depoziteaza echipamentul.

5.6          montarea CBU402

Se verifica vizual aspectul exterior, precum sI starea conectorului din spate.

Se introduce echipamentul in lacasul de pe platforma.

Se insurubeaza cupla pereche SX3.

Se fixeaza echipamentul in lacas prin strangerea turnichetilor de fixare.

ANEXA 1

ACCESUL IN MENIURILE SI SUBMENIURILE CBU402
