Modulatorul TV CW-1157

Modulatorul TV CW-1157

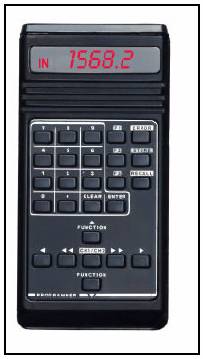

Modulatorul transpune semnalele TV, de la studiouri sau surse receptionate si demodulate, in orice canal din domeniul 10-600 MHz; poate prelucra televiziune alb-negru sau culori PAL sau SECAM (numai analogice). Furnizeaza canale corespunzatoare normei B/G si sunet pe o frecventa sintetizata la dorinta cu programatorul.

In plus poate crea canale TV in banda rezervata sensului de intoarcere, inclusiv in banda de frecventa intermediara TV, canalul dorit putand fi programat dupa numar sau prin frecventa lui.

Intrarea video este protejata contra suprasarcinii prin diode. Canalul video are protectie standard a intarzierii de grup. Banda laterala atenuata este pusa in forma cu un filtru SAW (cuart cu unde de suprafata). Adancimea de modulatie video este comandata de automatica. Frecventa purtatoare de sunet este programabila. Nivelul de iesire poate fi ajustat cu un potentiometru de pe panoul frontal.

Date tehnice

Semnal de intrare TV                        B/G, D/K, la cerere I sau M/N; banda de baza si semnale

de sunet

Semnal de iesire                               Purtatoare de imagine si sunet in domeniul 10 . 600 MHz

modulate in ASC si respectiv F3.

Caracteristici de transmisie

Modulatie video A5C negativa

Adancimea de modulatie nominala    87,5%

Caracteristica de linearitate               v.tab.1 mai jos

amplitudine-frecventa

Caracteristica de timp de intar-         conform normei B/G

ziere de grup

Castig diferential la 4,43 MHz             max.3 %

Faza diferentiala la 4,43 MHz             max.3°

Modulatie cu sunet F3 (modulatie de frecventa)

Frecventa sunet                                 la 4,5 5,5 6 sau 6,5 MHz (programabila)

Deviatie de frecventa sunet               50 kHz

Caracteristica de amplitudine            incadrata in ± 1dB

Distorsiuni neliniare                           mai mic decat 1%

Preaccentuare                                  50 µsec

Date de intrare

Intrare video

Nivel nominal intrare video                1 V v-v ± 3 dB

Impedanta nominala                          75 ohmi

Intrare sunet

Nivel nominal intrare sunet                0 dBm

Impedanta nominala                          10 Kohmi

Date de iesire radiofrecventa

Domeniu de frecvente                        10 . 600 MHz

Nivel  iesire 100 dBµV reglabil –4 dB . +5 dB

Puritatea semnalului                           armonice sub – 53 dB

alte perturbatii sub –58 dB,tipic sub –60 dB

Raport semnal-zgomot                       imagine mai bun de 46 dB eficace

sunet mai bun de 50 dB

raport purtatoare-zgomot tipic 58 dB

Parametri programabili

1.Frecventa semnalului de iesire

imagine trepte de 50 kHz

precizia mai buna decat 1.10^-4

2.Frecventa semnalului de                la 4,5 5,5 6,0 6,5 MHz deasupra imaginii

iesire sunet

3.Semnal de iesire                             comutare da/nu

4.Purtatoare sunet         comutare da/nu

5.Deviatia de frecventa a purta-         0, -3, -6 si –8 dB in trepte

toarei de sunet

Referat: Domurile monolitice - principiu constructiv Eseu: Proprietatile mecanice ale zidariei

Reglaje externe

1.Nivel iesire    reglabil manual continuu in domeniul –4 dB . +5 dB

fata de cel nominal

Stabilitate mai buna decat ± 1 dB

Date suplimentare

Adancimea de modulatie video         reglabila la nivel de alb prin reglaj automat de nivel

Ecarturile sunet-imagine                   norma B/G 5,5MHz

norma D/K 6,5MHz

norma I 6,0MHz

norma M 4,5MHz

Precizia purtatoarei de sunet            mai buna decat 1.10^-4 (cu PLL)

Raportul de nivele al purtatoare-

lor sunet-imagine                             -13 dB + 1 dB/-2dB

Conectori: intrari video-sunet           soclu DIN cu 5 ace

iesiri r.f. CEI 169-2 (DIN 45325)

Dimensiuni fizice                              CW-1000, inaltime 1 modul

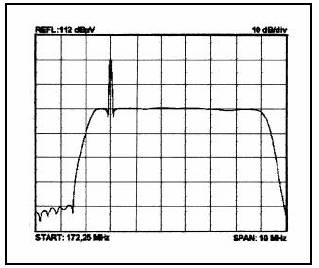

Tab.1 Caracteristica amplitudine-frecventa (atenuari relative)

Filtru SAW G4960 M (S+M)

Procesorul de antena se conecteaza de regula direct la cablul de antena. In sistemele mici, daca doi procesori trebuie sa fie alimentati din aceeasi antena, este necesar un cuplor directiv, care asigura si raportul de nivele cerut.

Daca se receptioneaza emitatori departati, poate fi nevoie de un preamplificator de antena.Acesta poate fi electroalimentat de cei 15V care alimenteaza capul de retea CW-1000. Aceasta tensiune poate fi aplicata conductorului interior al cablului coaxial de antena prin Insertorul de curent continuu. Pentru distribuirea fara riscuri a tensiunii de alimentare se va folosi soclul distribuitor de c.c., care are in interior un fuzibil. Aceste dispozitive suplimentare sunt descrise in Ghidul de programare de sistem (CW-1000 System Planning Guide) a carui procurare de la reprezentantii firmei este recomandata.

Daca se receptioneaza sateliti, blocurile de zgomot redus (LNB) pot fi asigurate direct prin procesorul TV de satelit.

Daca in sistem trebuie sa intre mai multe programe cu aceeasi polaritate este necesar un distribuitor de semnal. Se recomanda ca acesta sa fie un dispozitiv activ, semnalele cu care se lucreaza avand nivele mici.
