Modulul alimentator CW-1091

Modulul alimentator  CW

Modulul da max.6 A la +15 V nominal. Pentru a putea functiona continuu, consumul alocat unui modul trebuie tinut sub 5 A; acest prag poate fi depasit scurt timp la reglaje si programare.

Date tehnice

Date de iesire

Tensiune de iesire                         +15 V . +14,7 V, scazand cu sarcina max.6 A

Curent                                            functionare continua 5A

Perioada de scurtcircuit                 nelimitata

Componenta alternativa si             max.50 mVv-v pe 75 ohmi pana la 20 MHz

zgomot la iesire

Tensiune de retea                         230V +10 . -15% 50 sau 60 Hz

Consum                              max.150W

Siguranta pe curentul de              max.6 A, nerepetabila

pornire

Date generale

Conector de iesire                        tip special CW-1000

Dimensiuni modulul 120 x 88 x 220 mm

sertarul  483 x 88 x 330 mm

Masa                                            modulul cca.1 kg

Sertarul (gol) cca. 2kg

Securitate

Sertarul de alimentare si alimentatorul cand este in sertar au protectie de soc electric clasa I. Iesirile au protectie de soc electric cl.II cu izolatie intarita conform standardelor unguresti MSZ 91-1988 si MSZ 172-5 in acord cu norma CEI 65.

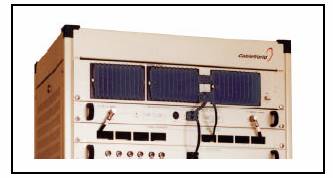

CW-1094 echipat cu 3 module de alimentare de 6A, introdus in rama sistemului
