Probleme de stabilitate a descarcatoarelor cu ZnO

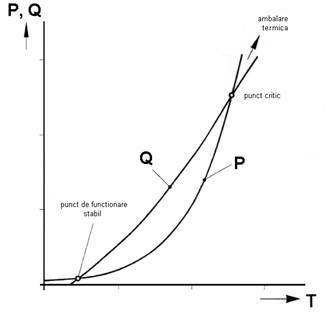

In fig. 2 este ilustrata pierderea de putere P a descarcatorului cu ZnO, la aplicarea U_c. Este evidenta cresterea exponentiala a P cu temperatura rezistoarelor, ceea ce produce o incalzire crescuta a partilor active. Racirea rezistoarelor se produce prin disiparea de caldura Q dinspre partea activa spre exterior. La temperaturi peste punctul critic P>Q racirea nu este suficienta pentru a disipa pierderile de putere. Rezistoarele s-ar incalzi si descarcatorul s-ar distruge prin supraincalzire. Dimensionind corespunzator rezistoarele si prin masuri din proiectare pentru racire, devine posibila ridicarea punctului critic la un nivel la care nu mai exista pericol, indiferent de nivelul supratensiunilor ce pot sa apara in functionare.

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

4.     in incinte industriale si agricole, plaje si terenuri de camping.

NTE 003/04/00

Tabelul 20 (pct.1)

Raspuns corect : 2,3

Formatii :LEAMT,

Intrebarea nr. : 465

La care dintre urmatorii stalpi ai LEA 20 KV, tensiunea maxima de atingere (Ua) si de pas (Upas) nu trebuie sa depaseasca 125 V  la retele compensate prin bobina daca timpul de intrerupere la protectia de baza depaseste 3 secunde?

1.     la stalpii LEA de 20 KV fara aparataj din zonele cu circulatie frecventa din localitati;

2.     la stalpii LEA de 20 KV fara aparataj din incinte industriale si agricole, plaje si terenuri de camping;

3.     la stalpi LEA 20 KV cu aparataj, indiferent de zona.

NTE 003/04/00

Tabelul 20 (pct.1+2)

Raspuns corect : 1,2,3

Formatii :LEAMT,

Intrebarea nr. : 466

La care dintre urmatorii stalpi ai LEA de 20 KV, tensiunea maxima de atingere (Ua) si de pas (Upas) nu trebuie sa depaseasca 125 V  la retelele legate la pamant cu doua sisteme de eliminare a defectului, daca timpul de intrerupere la protectia de baza depaseste 3 secunde?

1.     stalpi LEA fara aparataj din incinte industriale si agricole, plaje si terenuri de camping;

2.     stalpi LEA cu aparataj din incinte industriale si agricole, plaje si terenuri de camping.

NTE 003/04/00

Tabelul 20 (pct.1+2)

Raspuns corect : 1,2

Formatii :LEAMT,

Intrebarea nr. : 467

Ce distanta minima trebuie respectata la traversarea LEA 20 KV peste cai ferate, in locurile marcate prin porti de gabarit, distanta masurata intre conductorul LEA la sageata sau deviatie maxima si poarta de gabarit ?

1.     2 m;

2.     3 m;

3.     4 m.

NTE 003/04/00

Art. 159

Raspuns corect : 2

Formatii :LEAMT,

Intrebarea nr. : 468

Ce distanta minima trebuie respectata la traversarile LEA de 20 KV peste drumuri, in locurile in care exista porti de gabarit, porti purtand indicatoare de circulatie etc., distanta masurata intre conductorul LEA la sageata sau deviatie maxima si structura portii de gabarit ?

1.     2 m;

2.     3 m;

3.     4 m.

NTE 003/04/00

Art. 162

Raspuns corect : 1

Formatii :LEAMT,

Intrebarea nr. : 469

Pentru care dintre urmatoarele categorii de drumuri, distanta minima pe verticala intre conductorul inferior al LEA de 20 KV, la sageata maxima, si partea carosabila a drumurilor (din afara localitatilor) pe care le traverseaza este de 7 m ?

1.     pentru autostrazi si drumuri nationale;

2.     pentru  drumuri judetene;

3.     pentru drumuri comunale, strazi (urbane, rurale);

4.     pentru drumuri care servesc activitatilor economice.

NTE 003/04/00

Tabel 26.a

Raspuns corect : 1,2,3,4

Formatii :LEAMT,

Intrebarea nr. : 470

Pentru care dintre urmatoarele categorii de drumuri, distanta minima pe verticala intre conductorul inferior al LEA de 20 KV, la sageata maxima, si partea carosabila a drumurilor (din interiorul localitatilor) pe care le traverseaza este de 7 m ?

1.     pentru autostrazi si drumuri nationale;

2.     pentru  drumuri judetene;

3.     pentru drumuri comunale si strazi (urbane, rurale);

4.     pentru drumuri care servesc activitatilor economice.

NTE 003/04/00

Tabel 26.b

Raspuns corect : 1,2,3,4

Formatii :LEAMT,

Intrebarea nr. : 471

Care trebuie sa fie distanta minima pe verticala intre conductorul inferior al LEA de 20 KV care traverseaza si conductorul superior al LEA de 20 KV traversate, cand lungimea deschiderii liniei care traverseaza este sub 100 m si distanta de la locul de incrucisare la axul celui mai apropiat stalp al liniei care traverseaza este sub 50 m, ambele conductoare aflandu-se la temperatura de 15° C iar liniile electrice sunt realizate cu stalpi de beton ?

1.     1,5 m;

2.     2 m;

3.     2,5 m.

NTE 003/04/00

Tabel 27.a

Raspuns corect : 2

Formatii :LEAMT,

Intrebarea nr. : 472

Care trebuie sa fie distanta minima pe verticala intre conductorul inferior al LEA de 20 KV care traverseaza si conductorul superior al LEA de joasa tensiune traversate, in regim normal de functionare cand distanta de la axul stalpului liniei care traverseaza pana la punctul de incrucisare in axul liniei traversate este maximum 40 m ?

1.     1,5 m (aceasta distanta verificandu-se pentru cazul in care ambele conductoare se afla la temperatura de +40^°C).;

2.     2 m (aceasta distanta verificandu-se pentru conditiile :

-conductorul LEA 20 kV se afla la
