Voltmetre magnetoelectrice cu amplificator

Voltmetre magnetoelectrice cu amplificator

Pentru inbunatatirea unora din performantele voltmetrelor magnetoelectrice sensibilitatea si rezistenta de intrare se pot utiliza amplificatoare electronice dispuse in amonte de dispozitivul indicator.

Amplificatoarele electronice utilizate pot fi cu cuplaj direct sau cu modulare ,demodulare.

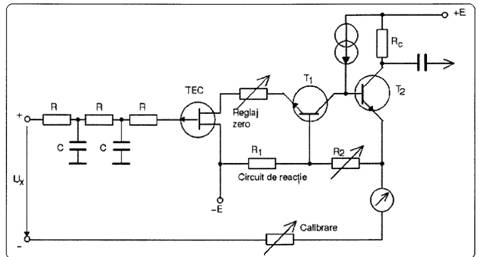

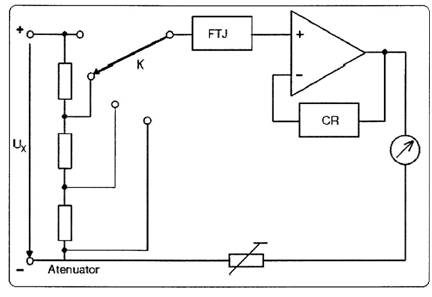

Schema bloc a unui voltmetru cu amplificator electronic de curent continu cu cuplaj direct si cu instrument magnetoelectric este aratata in figura 1.8.iar o detaliere a acestei scheme este prezentata in figura 1.9.

Atenuatorul de la intrare permite modificarea sensibilitatii voltmetrului filtrul trece jos suprima eventualele componente alternative ale marimii masurate iar prin reactia negativa se realizeaza cresterea stabilitatii caracteristicilor de transfer ale anplificatorului.

O crestere si mai importanta a sensibilitatii ca si eliminarea derivei la masurarea tensiunilor de nivel redus se asigura prin utilizarea amplificatoarelor electronice cu modulare, demodulare.Schema bloc a unui astfel de amplificator este rezentata in figura 1.10

Fig 8.

Fig 9.

Semnalul de la iesirea atenuatorului este transformat intr-o tensiime alternativa cu ajutorul modulatorului de tensiune care este amplificata de catre un amplificator de curent alternativ cu banda de trecere si castigul foarte stabil.

Tensiunea alternativa obtinuta este redresata si ulterior amplificata obtinandu-se in final o tensiune continua proportionala cu tensiunea de intrare care se mascara cu ajutorul unui voltmetru magnetoelectric:

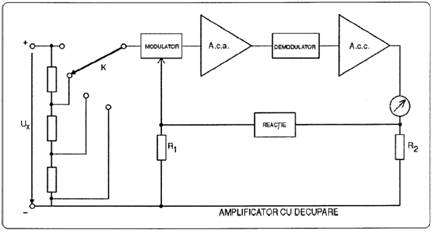

Fig.10. amplificator cu decupare

3.3.Voltmetru magnetoelectric in punte.

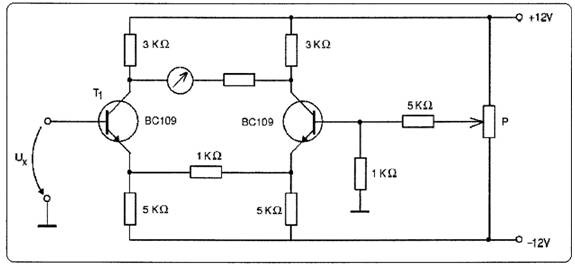

Se realizeaza prin introducerea unui voltmetru magnetoelectric in diagonala de masura a unei punti de curent continuu (wheatstone) in laturile careia sunt rezistente si tranzistoare conform schemei de detaliu a exemplului prezentat in figura 1.11.:

Fig.11. Voltmetru magnetoelectric in punte

In absenta semnalului de intrare tensiunea de dezechilibru a puntii este nula.La amplificarea semnalului de masurat U pe baza tranzistorului T puntea se dezechilibreaza iar tensiunea de dezechilibrare a punti masurate de aparatul magnetoelectric este proportionala cu tensiunea aplicata la intrare.

3.4.Voltmetre magnetoelectrice cu compensare

Metoda de masurare prin compensate se foloseste in geneal pentru masurarea tensiunilor mici si foarte mici si prezinta doua calitati remarcabile:

-permit realizarea masurarii fara consum de putere din circuitul de masurare;

-precizia masurarii este ridicata atingand valori de la 106 la 104;

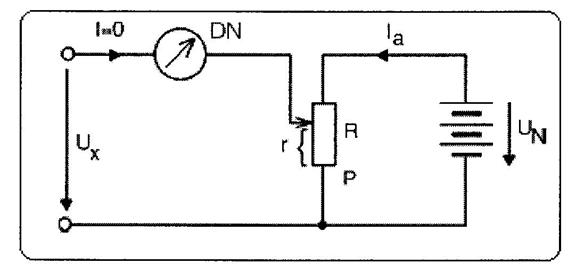

Schema de principiu pentru masurarea tensiunilor continue prin metoda compensatiei este prezentata in figural.12.

Tensiunea necunoscuta de valoarea Ux se compara cu o tensiune a carei valoare este cunoscuta cu mare precizie.Cu ajutorul potentiometrului P se modifica tensiunea de iesire a divizorului rezistiv pana cand aparatul magnetoelectric indica valoarea zero.

La echilibru:

Rezistentele R si r sunt cunoscute putand fii rezistoare de precizie decodice iar sursa de tensiune de referinta este un etalon de tensiune.

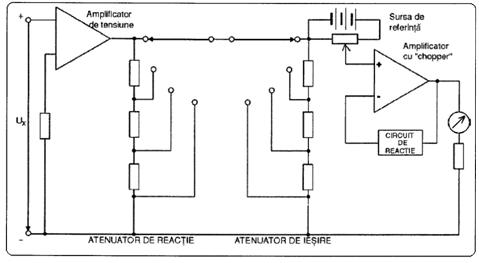

In figura 1.13.este prezentata schema unui voltmetru electronic de curent continuu cu copensare.

Fig.12.Voltmetru magnetoelectric cu compensare.1.

Fig.13.Voltmetru magnetoelectric cu compensare.2.
