Folosire a pachetului cu softuri si a comenzii telnet pentru modem-urile utilizate de romtelecom adsl



Folosire a pachetului cu softuri si a comenzii telnet pentru modem-urile utilizate de romtelecom adsl


INSTRUCTIUNI DE FOLOSIRE A PACHETULUI CU SOFTURI

SI A COMENZII TELNET PENTRU MODEM-URILE UTILIZATE DE ROMTELECOM

PENTRU SERVICIUL ADSL



I.PACHETUL DE SOFTURI


1.Continutul pachetului de softuri


Pachetul contine 6 fisirere cu softuri:

  • 516v6
  • 546v6
  • ST 5XX Upgrade

Explicatii :

a)      primele 5 fisiere contin softul cu drivere , denumirea fisierului corespunzand cu fiecare tip de modem utilizat de Romtelecom : 330,516,516v6,546,546v6

b)      pentru modem-ul 330 avem 3 versiuni de soft :



Old - varianta de soft si drivere cea mai stabila , recomandata a fi utilizata

Realese 4.0- varianta cu drivere ce se livreaza in acest moment pe CD       ( ramane in pachet pentru orice eventualizate , in general aceasta versiune se inlocuieste cu varianta OLD)

NOTA : aceste doua variante de soft nu sunt compatibile cu Windows Vista ci doar cu variantele precedente ale sistemului de operare Windows : 98,2000,XP

Vista - contine varianta cu drivere pentru sistemul de operare WINDOWS VISTA ( se poate sa intalniti clienti cu 330 si sistem de operare Windows Vista instalat pe PC, caz in care e inutil CD-ul din kit-ul de instalare si trebuie instalat aceste drivere compatibile)


ATENTIE !!! Toate softurile pentru modem-ul 330 se lanseaza in instalare prin executabilele gasite in cele 3 fisiere mentionate mai sus :

Old : setup.exe

Release 4.0 : SpeedTouch330seriesR4.0.0.5.exe

Vista : Vista41C.exe


LA MODEM-UL 330 INTOTDEAUNA SE DEZINSTALEAZA VECHIUL DRIVER INAINTE DE A SE INSTALA DRIVER-UL NOU !


c)      Pentru modem-urile celelalte ( 516,516v6,546,546v6) exista cate un fisier cu acelasi nume care contine driverele in format .bin

Lansarea lor in executie se face prin utilizarea unui program ST 5XX UPGRADE


d)      Ultimul fisier denumit " ST 5XX Upgrade " contine softul care va fi folosit la instalarea noilor drivere-upgradare softului de pe toate modemurile din seria 5XX

Lansarea programului se face prin executabilul gasit in fisier : upgradeST.exe

In acest fisier gasiti inca doua alte fisiere importante :

fisierul "Variatie tensiune" : contine un soft (bant-v_lop.inf) care se lanseaza tot cu programul ST 5XX Upgrade si care face un upgrade de soft cu stabilizarea modem-ului la variatii de tensiuni ( garantat de la 230V pana la 190 V)

NOTA : ACEST SOFT NU FUNCTIONEAZA DECAT PENTRU MODEM-URILE 516v6 SI 546v6 ( MODEM-URILE CARE LE DAM CLIENTILOR IN ACEST MOMENT) SI CARE SUNT DE FAPT SI CELE MAI SENSIBILE MODELE LA VARIATII DE TENSIUNE

Desi pentru 516v6 si 546v6 se poate face upgrade direct din fisierul " variatie tensiune" am lasat totusi si cealalta varianta de upgrade fara stabilizare la variatia de tensiune


fisierul " kit program" : contine kit-ul de instalare al programului ST 5XX UPGRADE;in fisier este programul gata instalat , dar din prevedere am lasat si kit-ul de instalare.


NU NECESITA DEZINSTALAREA DRIVER-ULUI VECHI PENTRU A INSTALA DRIVER-UL NOU


2. La ce este util pachetul de softuri descris mai sus


rezolva incompatibilitati intre softul modem-ului si cel al DSLAM-ului care produc desincronizari si rate mari de erori

pentru modelul 516v6 si 546v6 se poate crea o anumita imunizare a modem-ului fata de variatia tensiunii la priza ;e garantat ca are efect de stabilizare pana la 190V

duce la o crestere prin soft a SNR-ului ( cu cateva unitati)



3. Pasii ce trebuie urmati la schimbarea soft-ului unui modem prin programul ST 5XXX Upgrade :



Upgrade-ul se face prin lansarea executabilului upgradeST.exe aflat in directorul "ST 5XX Upgrade"

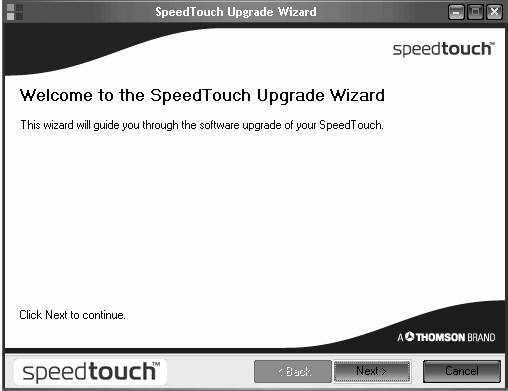

Lansati programul si Click NEXT





Programul va cauta modemul.

Daca nu detecteaza modemul verificati daca nu aveti o problema cu cablul UTP sau daca nu exista un SWITCH intre modem si calculator .

Daca exista un switch eliminati-l ,puneti pe direct(modem-calculator).

Daca totusi nu va detecteaza modemul incercati un reset hard :

tineti apasat butonul de reset in timp ce opriti si porniti modemul de la butonul de POWER.Atentie mentineti butonul de reset apasat pina cind ledul de power se face rosu.

Asteptati pina cind va apare in dreapta linga ceas LIMITED OR NO CONNECTIVITY.In acest moment dati Back.

Dupa detectare dati NEXT.

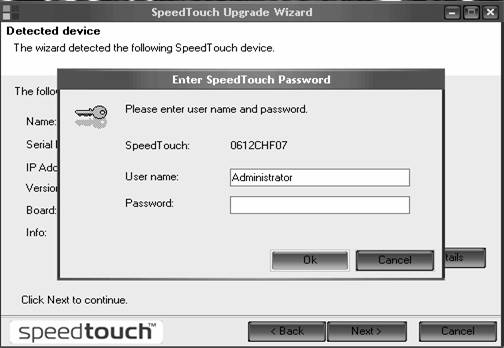

O sa va ceara USERNAME si PAROLA (USERNAME implicit este Administrator si fara parola) .

Dati OK

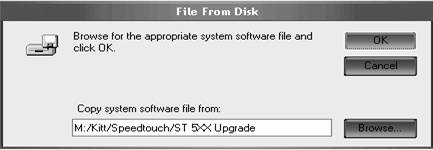

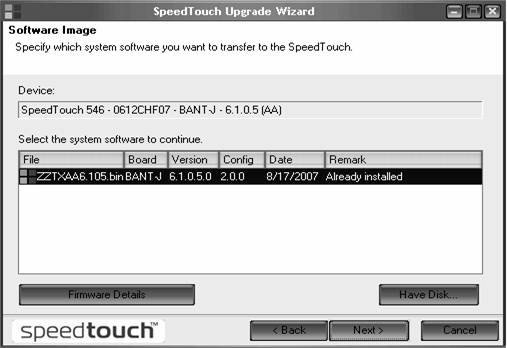

CLICK pe Have Disk.


Click pe BROWSE

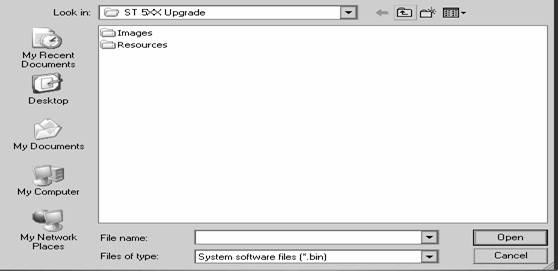

Click pe UP ONE LEVEL(pliculetul galben cu o sageata pe el)

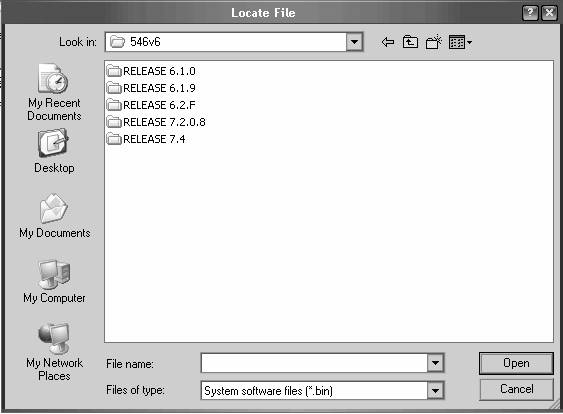

Acum gasiti toate directoarele cu toate versiunile de modemuri.Alegeti directorul corespunzator modemului si dati dublu click pe el.In acest caz un 546v6.

Alegeti versiunea care o doriti in general cele cu cifra mai mare sint cele mai noi.

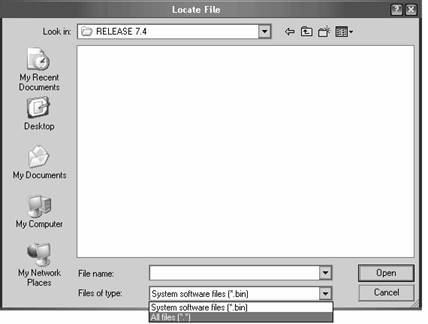

Ex:release 7.4 este cel mai nou.Selectati ALL FILES

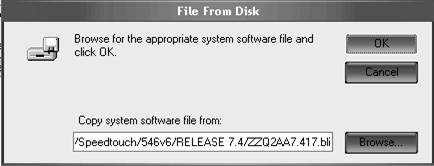

Dati dublu Click pe fisierul care apare si OK

Click NEXT


Si Click NEXT inca odata. Daca in timpul update-ului acesta se opreste si va da eroare asteptati pina va apare LIMITED OR NO CONNECTIVITY si dati BACK.

II. Comanda TELNET


  1. Scop
    • Comanda data prin TELNET amplifica output powerul modemului
    • aceasta amplificare  duce automat la o crestere semnificativa a SNR-ului ( ex: de la 10 la 20 !!!)
    • de asemenea reduce sau elimina rata de erori
  2. Decriere comanda ( sintaxa)

Sintaxa comenzii este :

adsl config modemoption=00050000200000000000000000000000


  1. Pasii ce trebuie urmati :

NOTA : pasii descrisi mai jos sunt valabili doar pentru sistemele de operare Windows 98,2000,XP( fara VISTA)


a) Pasii pe scurt :


1. Activare Telnet :


Start - Run - Telnet


2. Accesarea consolei modem-ului


2.1 In fereastra care apare tastati :


O 192.168.1.254


Observatie : 192.168.1.254 este adresa consolei pentru modem-urile noi.

Exista si adresa de consola de pe modelele mai vechi 10.0.0.138.Daca nu se poate accesa consola cu 192.168.1.254 se foloseste 10.0.0.138


2.2 Introducerea parolei penttru consola modem-ului


Username-ul : implicit aste Administrator

Parola : implicit este fara parola


3. Introducerea comenzii


adsl config modemoption=00050000200000000000000000000000


4. Salvarea comenzii si iesirea din TELNET


saveall

exit










b) Pasii detaliati cu imagini :

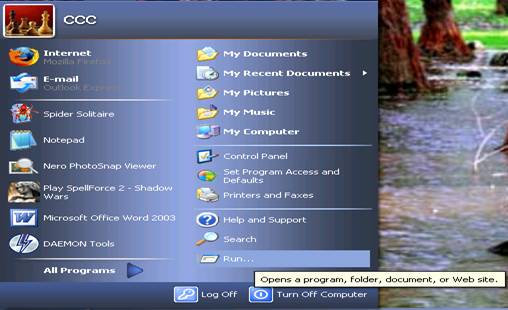

CLICK pe START si pe RUN

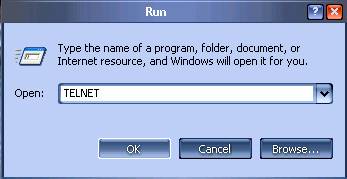

Scrieti TELNET

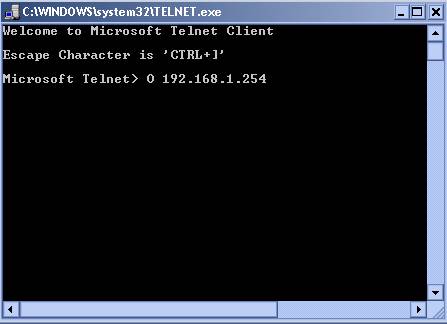

In fereatra care apare scrieti O 192.168.1.254 si ENTER

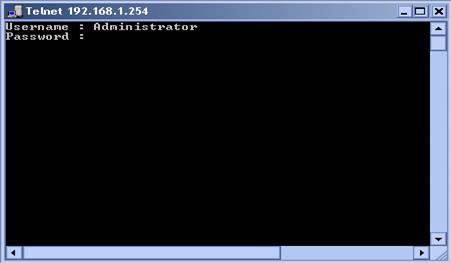

Introduceti USERNAME-UL si PAROLA (username implicit la toate modemurile speedtouch este Administrator, iar la parola nu scrieti nimic)

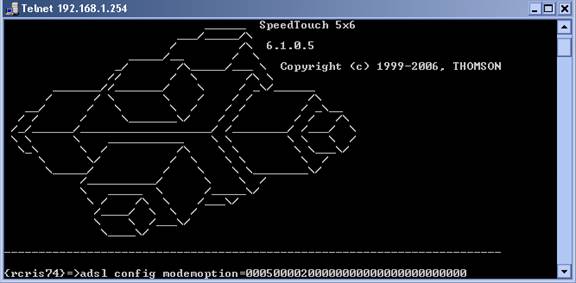

Scrieti urmatoarea comanda cu litere mici:

Adsl config modem option=00050000200000000000000000000000 (dupa 2 sint 23 de zerouri)

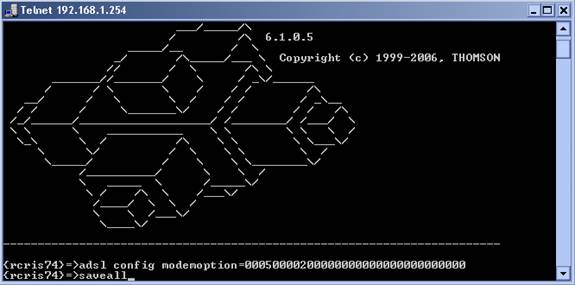

Scrieti: saveall

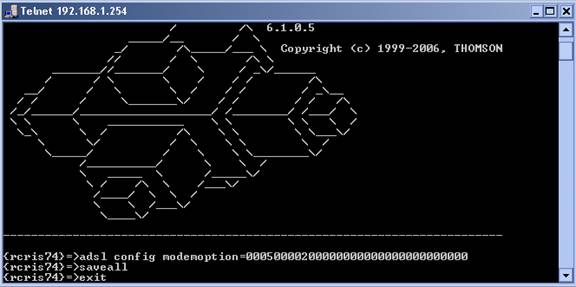

Scrieti :exit





III RECAPITULARE INSTALARE MODEM


Instalare Modem Speedtouch 516 si 546

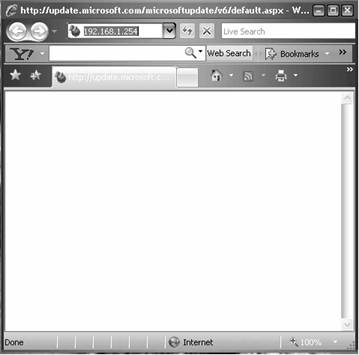

Deschideti o pagina de Internet Explorer si in bara de adrese scrieti 192.168.1.254 si dati ENTER

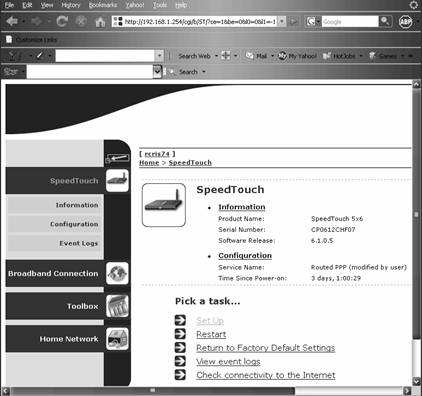

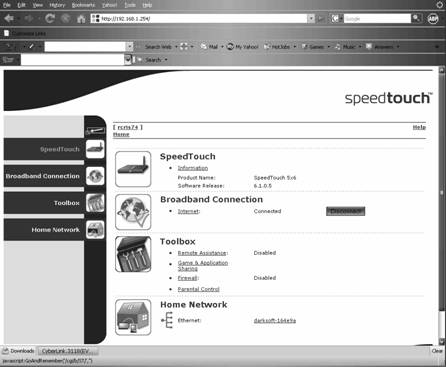

Click pe SPEEDTOUCH


Click pe SETUP

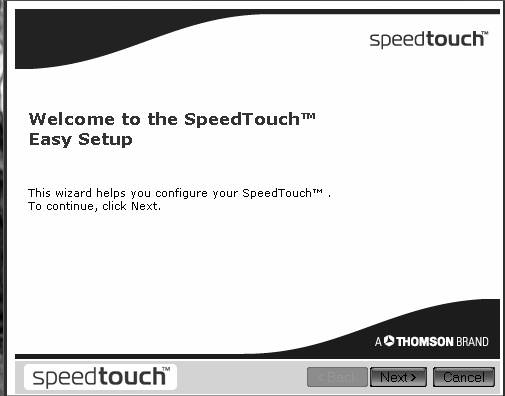

Click NEXT

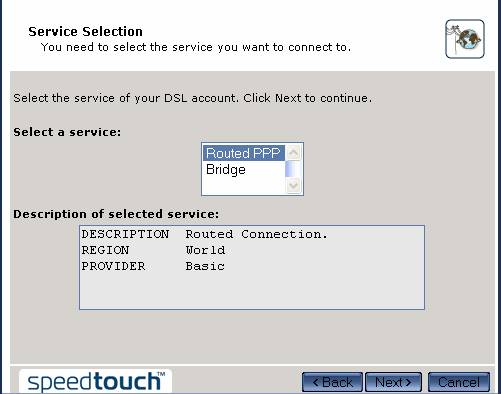

Click pe ROUTED PPP si Click NEXT

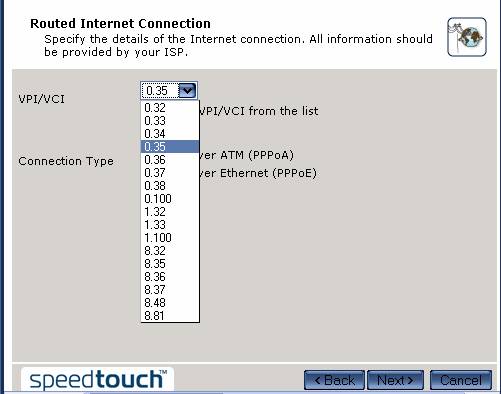

La VPI/VCI sa fie 0.35 si NEXT

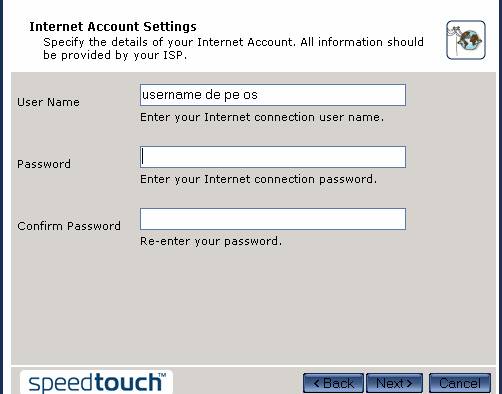

Introduceti Username si Parola de pe O.S si Click NEXT

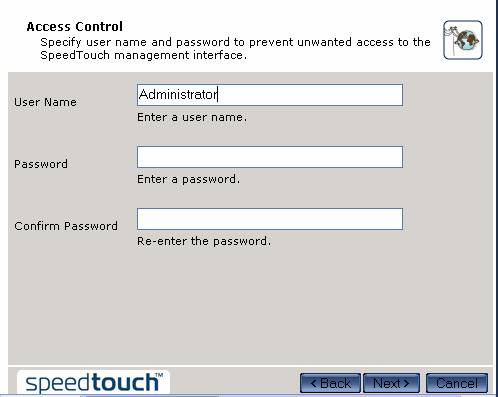

Aici puteti modifica Userul si Parola de acces pe modem(Nu modificati nimic!) si NEXT

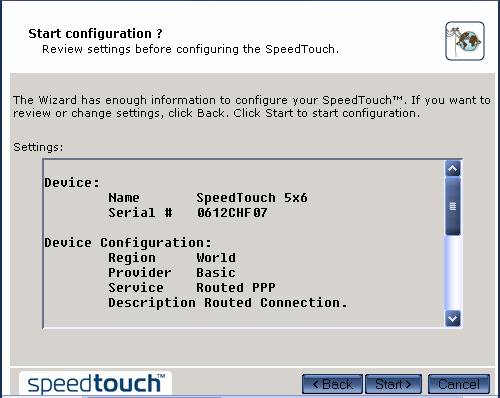

Click pe START









VERIFICARE PARAMETRI CONEXIUNII

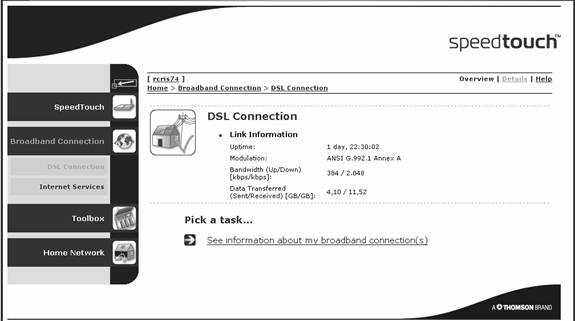

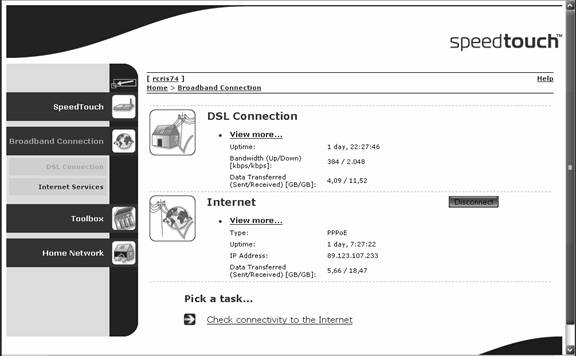

Ca sa verificati parametri conexiunii mergeti la Broadband Connection si dati Click pe DSL Connection

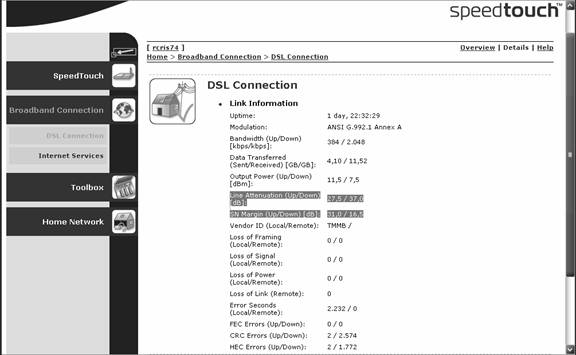

Click pe View More si sus in dreapta Click pe Details



Parametri care va intereseaza sint :

- SN Margin care trebuie sa fie peste 10 dB

- Line Attenuation care nu trebuie sa depaseasca 39 dB (in dreapta pe down)



SUGESTIE :

IN CAZURILE IN CARE MASURATORILE CU ACTERNA NU SUNT CONCLUDENTE PENTRU STABILIREA BENZII PE CARE O POATE DUCE UN CIRCUIT , SE RECOMANDA COMPARAREA CU PARAMETRI ARATATI DE MODEM PE UPLOAD ( 512 KBPS - ASTAZI).


EX:

Daca PE UPLOAD , LA 512 kbps aveti unul din parametri in afara limitelor admise :SNR (<10) si/sau Atenuare(>39) , e clar ca circuitul nu tine la nici o viteza vanduta de ROMTELECOM.



IN INCHEIERE VREAU NEAPARAT SA FAC PRECIZAREA CA ACESTE INFORMATII SI SOFTURI , VA AJUTA SA VA DESCURCATI MAI USOR LA REMEDIEREA UNOR DERANJAMENTE MAI SPECIALE , CA VARIATIILE DE TENSIUNE SAU AMELIORAREA UNOR PARAMETRI AFLATI LA LIMITA DAR NU VA AJUTA LA REMEDIEREA TUTUROR DERANJAMENTELOR DE ADSL.


SA NU CUMVA SA CADETI IN PACAT SI SA CREDETI CA UTILIZAND ACEST PACHET DE SOFTURI SI COMANDA TELNET NU MAI E CAZUL SA INLOCUITI PERECHI, BRANSAMENTE SAU FIRE INTERIOARE ! !!!
