Instalatii de receptie

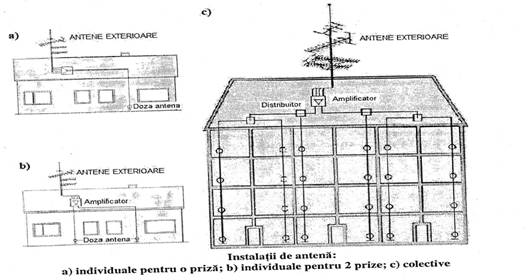

Receptia semnalelor radio si televiziune este asigurata prin instalatii de antenna individuale (pentru una sau doua prize) sau colective (pentru colectivitati ce include una sau mai multe cladiri).

Un sistem colectiv are numeroase avantaje ce decurg din lipsa interferentelor intre antenele individuale si posibilitatea pozitionarii antenei comune pentru asigurarea receptiei optime.

Reteaua de televiziune prin cablu reprezinta o forma speciala a sistemului colectiv,semnalul primit la o statie de receptie fiind transmis utilizatorilor printr-o retea de cabluri si amplificatoare.

Antenele se pot monta sub sau pe acoperis in functie de aceasta prezentand anumite avantaje si dezavantaje.

* Montajul sub acoperis:

-daca emitatorul se afla in imediata apropiere (la distanta perceptibila cu ochiul liber);

-antena nu este deranjata de perturbari atmosferice sau conditiile meteorologice;

-montaj si control fara a fi nevoie de escaladarea acoperisului;

-bobinele de antenna nu sunt deranjate;

-sunt posibile dificultati de plasare;

-obstructionarea spatiului in cazul antenelor mari;

-este posibila diminuarea calitatii receptiei.

* Montaj pe acoperis:

-la anumite cerinte speciale de receptie;

-receptia nu este bruiata din pricina lucrarilor la acoperis;

-chiar si antenele mari pot fi montate fara probleme;

-vulnerabilitatea la coroziune,in special in apropierea cosurilor de simineu sau a celor de

incalzire pe baza de pacura

Antenele trebuie sa fie impamantate.Exceptie fac:

-antenele de camera

-antenele care sunt montate la cel putin un metro sub acoperis

Impamantarea are loc printr-un tip special de cablu special de impamantare care se leaga la egalizatorul de potential.Acesta nu trebuie sub nici o forma legat la cablul de protectie care trece prin reteaua de curenti tari.

Pentru proiectarea si exploatarea instalatiilor de receptie comuna TV este necesar sa fie urmarite aspecte specifice determinate de:

nivelul semnalului receptionat atenuarea semnalului in reteaua de distributie;

raportul semnal/zgomot la intrarea in receptor;

Proiect: Lucrare de licenta marketing si afaceri economice internationale - dezvolatrea mixului de marketing in cadrul companiei sc.petrom. sa Proiect: Modelul comunicarii in negocieri - modelul structural

evitarea interferentelor produse de echipamentele electronice;

limitarea radiatiei proprii;

protejarea instalatiei fata de descarcarile electrice atmosferice si de influente inductive.

In cazul retelelor de televiziune prin cablu private trebuie respectate norme specifice referitoare la frecventele folosite.Este interzis sa fie proiectate si realizate sisteme de receptie pentru alte servicii radio si TV decat cele cu destinatie publica.

Prizele de antena sunt componente pasive care asigura legatura de la reteaua de distributie la aparatele terminale (televizoare, radio, receptoare de satelit, receptoare de cablu etc.) permitand transmiterea spectrului de radiofrecventa necesar receptiei.

a) Din punct de vedere al tipurilor de aplicatii prizele pot fi:

-aplicatii MATV (antene colective) care permit conectarea receptoarelor de radio si

televiziune .MATV este prescurtarea de la Master Antenna Television si inseamna

head-endul (statia) care permite receptia canalelor emise terestru si transmiterea intr-o

instalatie colectiva.

-aplicatii CATV (retele de cablu) care permit conectarea receptoarelor de radio,TV sau alte

echipamente pentru alte servicii (de exemplu serviciul internet, televiziunea cu plata).CATV

inseamna Cable Antenna Television si reprezinta statia sistemului comunitar al unei firme care

administreaza aceasta activitate si care transmite abonatilor semnalul TV prin cablu.Abonatii

au un contract cu furnizorul de semnal si platesc un abonament lunar

-Aplicatii SMATV (antene colective) care permit conectarea receptoarelor de radio,TV sau

satelit .SMATV reprezinta Satellite Master Antenna Television care este asemanator cu

MATV cu completarea ca statia poate receptiona si canale de la satelit si poate remodula in

canale TV in banda S si /sau amplificarea benzii de FI intermediare de satelit 950-2150 MHz

si transmiterea in retea.In acest caz receptia si demodularea semnalului se face cu receptoare

de satelit montate la fiecare abonat in parte.

b) Din punct de vedere a pozitiei de conectare in retea, prizele de antena pot fi:

- prize terminale-sunt prizele care inchid linia de distributie ele fiind prevazute cu rezistente

de inchidere de 75 ohmi.Este recomandabila folosirea prizelor terminale decat conectarea

directa a cablului coaxial de distributie la receptoare TV.Aceasta deoarece linia nu va mai

prezenta impedanta de 75 ohmi la capat in momentul in care receptorul tv este inchis si pot

apare reflexii ale semnalului RF.Acest lucru duce la degradarea calitati semnalului

receptionat de catre alti utilizatori.

- prize intermediare sunt prize care se monteaza in cadrul retelei de distributie fiind prevazute

atat cu borne de intrare si iesire retea si borne pentru conectarea utilizatorilor.

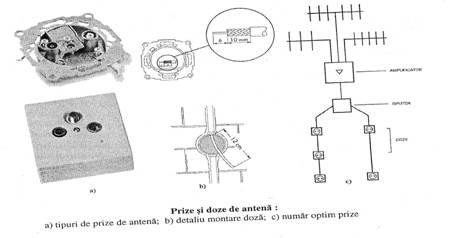

Dozele pentru prize de antenna pot fi montate pe sau sub tencuiala.In cazul dozelor montate sub tencuiala se alege deseori o combinatie cu doze de priza cu contact protejat.Dotarea optima trebuie sa fie formata din trei pana la cinci prize astfel incat conectarea radioului, televizorului sau a altor aparate sa fie posibila fara a se crea o harababura prea mare de cabluri.

Cablurile de antenna si de curenti tari trebuie instalate separate.Ele nu trebuia sa se incruciseze si in cazul asezarii commune in acelasi canal de cablu,trebuie sa se afle la distanta de cel putin 1 cm pentru a evita deranjamentele de transmisie.

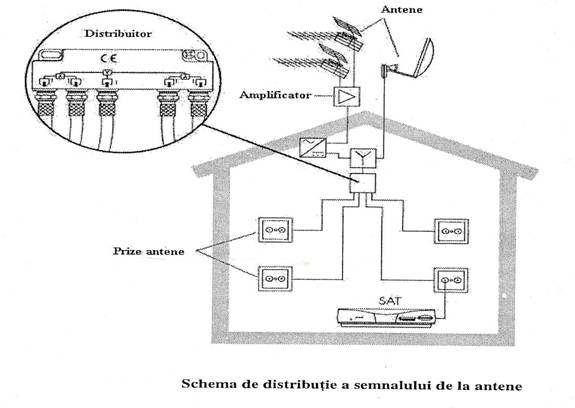

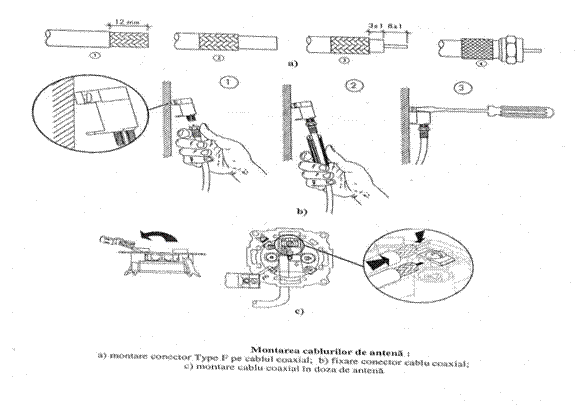

Daca este nevoie sa se conecteze mai multe cabluri de antena se foloseste un spliter de antena,care poate fi montat intr-o doza de spliter de antena.Fixarea cablului in conector sau doza se face ca in figura de mai jos:

Daca distanta de la televizor la tabloul distribuitor este prea mare,este posibil sa se receptioneze o imagine de slaba calitate.Motivele calitatii slabe a imaginii pot fi:

-pierderi prin cablu coaxial prea lung;

-pierderi in dozele terminale si intermediare;

-pierderi in splitere;

-pierderi din cauza instalatiei proaste(cablu inadit,strangere defectuasa a suruburilor etc).

In timp ce pierderile cauzate de o instalatie proasta pot fi evitate printr-o lucrare

atenta si prin imbunatatiri ulterioare,

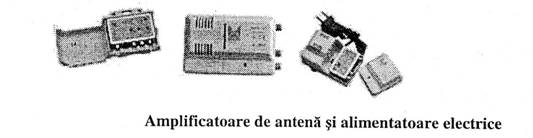

celelalte pierderi pot fi ajustate prin montarea unui amplificator de antenna,care este o componenta activa cu rolul de a amplifica semnalul TV.

Instalatiile cuprinzand mai mult de 20 m cablaj de antena si mai mult de 1-3 doze intermediare pot fi imbunatatite printr-un amplificator.

Amplificatorul trebuie montat,de preferinta,cat mai aproape de antenna,o plasare pe aparatul de receptie fiind mai putin recomandata.

Amplificatorul are intrari de antenna pentru diversele zone de receptie si,in functie de constructie,cate una sau mai multe iesiri pentru cablurile de antenna din interiorul casei.
