GRUP SCOLAR ˝MIRON NICOLESCU˝ GIURGIU

SPECIALIZAREA: TEHNICIAN OPERATOR TEHNICA DE CALCUL

PROIECT

pentru obtinerea certificatului de calificare nivel III

TEMA: TOPOLOGIA STAR INTR-O RETEA DE 15 CALCULATOARE

Descrierea problemei

Sa se prezinte topologia star intr-o retea de 15 calculatoare. Se urmaresc urmatoarele etape:

- Tipuri de retele de calculatoare

- Topologii de retele

-Topologia STAR soft si hard

-Arhitectura de retea

Medii de transmisie

- Necesarul de materiale pentru realizarea retelei STAR

- Preturi componente retea

-Reteaua de calculatoare pune in comun o imprimanta, fisiere de imagini si o conexiune INTERNET .

Tipuri de retele de calculatoare

Computer network (retea de calculatoare ) este alcatuita din cel putin doua calculatoare si alte dispozitive hard (imprimanta, harddiscuri externe, modem, routers ) legate impreuna (interconectate ) astfel incat sa poata comunica intre ele, sa schimbe comenzi si sa utilizeze in comun ( share ) resursele.

Dispozitivele din retea se numesc noduri. Nodurile pot fi interconectate prin diverse medii:

Cablu de cupru torsadat (twester pair)

Cablu coaxial (coaxial cable)

Fibra optica (fiber optics)

Unde radio (radio waves)

Satelit (satellite)

Retelele de calculatoare sunt de mai multe feluri in functie de numarul statiilor de lucru si de aria lor de raspandire:

retele locale ( LAN - Local Area Networks) lucreaza la nivelul unei cladiri sau al unui grup de cladiri avand distanta intre statiile de lucru de 10-1000 m;

retele orasenesti ( MAN - Metropolitan Area Networks ) - lucreaza la nivelul unui oras avand distanta intre statiile de lucru de ordinul kilometrilor;

retele regionale/mondiale ( WAN WideAreaNetworks ) - lucreaza la nivelul unei regiuni sau la nivel mondial avand distanta intre statiile de lucru de ordinul  miilor de kilometri;

retele publice ( PDN - Public Data Networks ) - lucreaza la nivelul unei regiuni sau la nivel mondial si au acces la diverse retele locale :

INTERNET (E-mail -posta electronica, WWW-World Wide Web);

USENET si EUNET  (posta electronica si circulatia stirilor) ;

CSNET si ARPANET (cercetare stiintifica) ;

BITNET (informatii in diverse domenii).

Retelele sunt clasificate in retele peer-to-peer si retele bazate pe server. Intr-o retea peer-to-peer nu exista servere dedicate si nici o organizare ierarhica a calculatoarelor - toate calculatoarele sunt egale. De aceea se si numeste retea Peer-to-Peer (de la egal la egal). Fiecare calculator are atat rol de client cat si de server. Eveident ca acest lucru inseamna ca nu exista un administrator care sa se ocupe de retea, ci fiecare utilizator trebuie sa aiba grija de propriul sistem (fiecare utilizator este atat administratorul propriei masini cat si utilizatorul acesteia). Costul unei astfel de solutii este in general mic, nefiind nevoie de a achizitiona un sistem care sa joace rolul de server. O retea peer-to-peer poate fi formata din minim 2 calculatoare. De obicei o retea peer-to-peer este mai ieftina decat o retea bazata pe server.

Reteaua 2010 este conectata la internet si mesagerie instant

Topologii de retele locale

Topologia unei retele se refera la amplasarea sau dispunerea fizica a calculatoarelor, distribuitoarelor, ruterelor, cablurilor si a altor componente. Furnizeaza o harta ce arata unde sunt componentele si cum este configurata reteaua.

In timp ce retelele sunt adesea unice, topologia fiecarei retele are caracteristici comune cu celelalte retele. Retelele vor utiliza una sau o combinatie de topologii, dupa cum urmeaza:

- Topologie tip magistrala- Topologie tip stea- Topologie tip inel- Topologie tip plasa(retea)- Topologie fara fir (wireless)

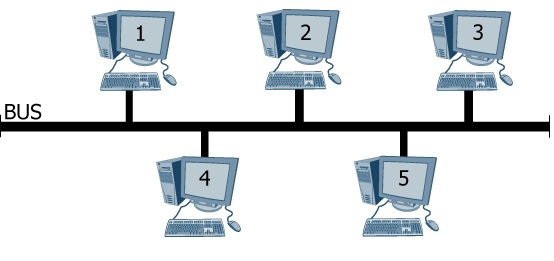

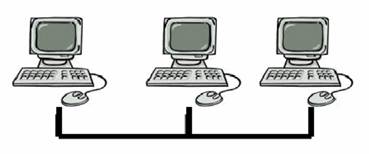

Topologia tip "magistrala"(bus)

Topologia tip magistrala este o topologie invechita, care nu este folosita in retelele moderne. Toate calculatoarele intr-o topologie de tip magistrala sunt conectate impreuna utilizand un singur fir, care poarta numele de trunchi sau tulpina , coloana vertebrala sau segment. De obicei se foloseste cablu coaxial pentru trunchi, care este acelasi tip de cablu folosit si in televiziune.

Calculatoarele sunt atasate la segmentul de cablu coaxial de 50 ohmi, utilizand conectori in forma literei "T". Deoarece toate aceste calculatoare folosesc acelasi cablu, numai unul singur poate trimite pachete de date(care sunt semnale electronice) prin retea la un moment dat.

Cand un calculator trimite un pachet de date prin cablul principal, acesta este trimis in ambele directii, asa incat fiecare calculator din retea are sansa sa-l primeasca. Fiecare din aceste calculatoare "asculta" traficul retelei. Astfel poate determina daca exista un pachet pentru el.

Cand un calculator asculta reteaua, orice pachet care nu se adreseaza lui, este ignorat. Exceptie de la aceasta regula este atunci cand se realizeaza o "difuziune", pachetele fiind destinate pentru toate calculatoarele din retea.

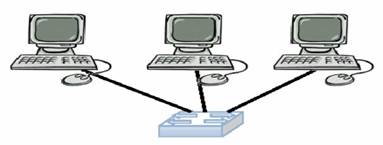

Topologia de tip 'stea'

Intr-o topologie de tip "stea", calculatoarele nu sunt conectate unul cu celalalt, dar sunt conectate toate la un "dispozitiv concentrator", de obicei numit distribuitor (hub) sau comutator (switch).

Cand un calculator trimite date spre alte calculatoare prin retea, de fapt trimite date prin cablu spre distribuitor sau comutator. Aceste pachete de date sunt trimise mai departe de aceste dispozitive spre alte calculatoare conectate la ele. Cand calculatoarele sunt cablate la un distribuitor, fiecare punct din retea este similar cu o stea.

Desi este considerata invechita, aceasta topologie este inca populara, fiind reconsiderata tinand cont de nevoile si standardele actuale. De fapt, este reteaua cea mai utilizata astazi.

Deoarece cablurile sunt orientate spre un singur punct, daca un cablu este intrerupt sau defect, numai calculatorul care este conectat la acest cablu nu poate folosi reteaua. Celelalte calculatoare nu vor fi afectate deoarece au propriile cabluri conectate la distribuitor. Acest tip de rețea este și mai usor de depanat, pentru ca putem repede identifica care este cablul intrerupt.

Alt avantaj al acestei topologii este faptul ca se pot adauga noi calculatoare la distribuitor pe masura ce reteaua se mareste. Din pacate, deoarece este asa mult cablu utilizat pentru a conecta fiecare calculator la distribuitor, va creste si costul extinderii si mentinerii in stare de functionare a retelei.

Topologia de tip 'plasa' (mesh)

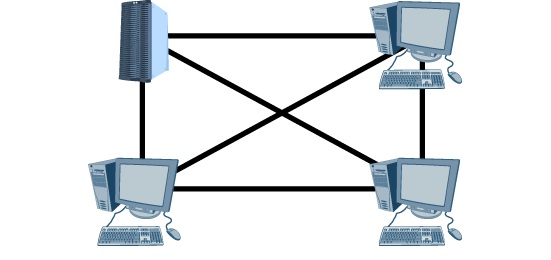

O topologie de tip plasa(retea) are multiple conexiuni, facand din aceasta topologie cea mai "rezistenta la defecte" din toate. Fiecare componenta a retelei este conectata direct cu toate celelalte componente. Acest lucru creaza o topologie care furnizeaza legaturi redundante(in plus) de-a lungul retelei.

Daca o intrerupere apare intr-un segment de cablu, traficul poate fi realizat prin alte rute utilizand alte cabluri. Cu alte cuvinte, daca o conexiune esueaza, un calculator poate inca accesa alt calculator prin utilizarea altei conexiuni.

Cu toate ca este aproape imposibil pentru un cablu sa provoace o cadere a unei retele de acest tip, este rar folosita topologia de tip plasa (mesh). Este costul destul de ridicat, dar si munca de realizare a retelei de tip plasa este semnificativa. Este greu de administrat si are un cost mai mare decat la celelalte toplogii.

Referat: Contabilitatea tertilor Referat: Structurarea elementelor de activ si pasiv dupa criterii financiare

Topologia de tip 'inel' RING

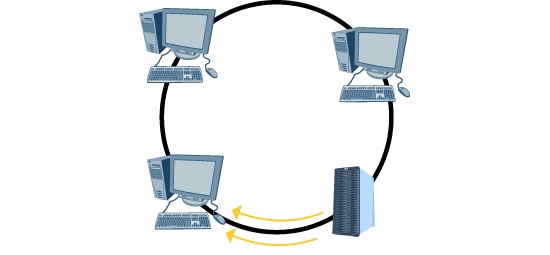

Topologia de tip inel consta in calculatoare conectate la un cablu care formeaza o bucla inchisa. Nu exista capete de cabluri neconectate la inel, deci terminatorii nu mai sunt utilizati.

Data se transfera prin bucla intr-o singura directie. Pe masura ce ajunge in dreptul fiecarui calculator, acesta examineaza fiecare pachet de date si determina daca adresa de destinatie coincide cu adresa de retea.

Daca nu coincide, calculatorul trimite pachetul de date la celalalt calculator din inel. Facand asa, fiecare calculator se comporta ca un repetor, re-transmitand pachetul si prin acest lucru sustine semnalul. Cand pachetul ajunge la calculatorul destinatie, acesta indeparteaza pachetul de pe retea.

Topologia in inel permite doar unui singur calculator sa aiba acces pentru a trimite date pe inel la un moment dat, acest lucru ducand la o retea determinata. Accesul determinat se refera la capacitatea calculatoarelor de a avea tururi regulate de accesare a mediului de comunicare (cablul face de fapt inelul).

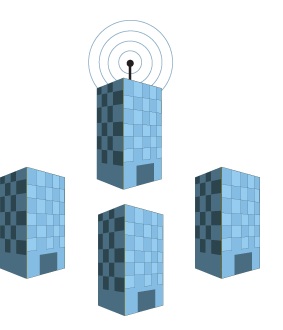

Topologia wireless(fara fir)

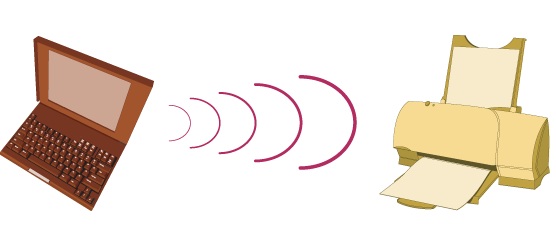

O topologie tip wireless difuzeaza date prin aer, deci foarte putine cabluri sunt utilizate pentru a conecta sistemele impreuna. Aceasta topologie utilizeaza transmitatori numite celule, care difuzeaza pachetele utilizand frecventele radio.

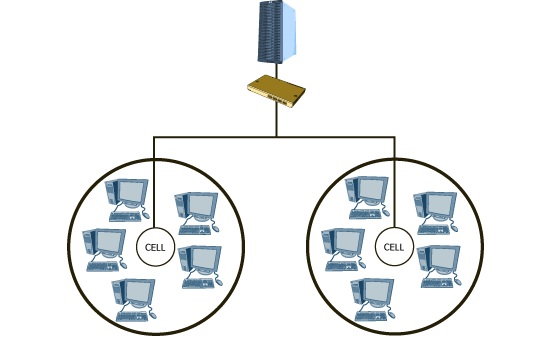

Celulele extind o sfera radio in jurul transmitatorului in forma unui balon, ce poate acoperi mai multe camere sau chiar etaje dintr-o cladire. Fiecare celula este conectata la retea utilizand un cablu, asa incat poate primi sau trimite date la server, la alte celule sau la alte periferice din retea.

Calculatoarele si celelalte dispozitive au o componenta instalata in ele, care transmite si receptioneaza date de la celule. Astfel se permite comunicarea cu reteaua.

Retelele wireless pot de asemenea extinde transmisia lor spre dispozitive wireless prin montarea unor antene radio, care sunt situate pe cladiri sau turnuri. Antena va fi ca o celula care va acoperi o zona intinsa, cum ar fi o cladire sau un campus.

Acest tip de retea wireless este un beneficiu pentru un grup de cladiri apropiate si care au dificultati in conectarea clasica prin cablu.

O alta metoda de interconectare wireless(fara fir) utilizeaza comunicatii in infrarosu, care necesita o linie directa si amplasarea apropiata a dispozitivelor pentru a functiona. Este asemanator cu utilizarea unei telecomenzi la un televizor.

Deoarece are anumite limitari legate de directie si amplasare apropiata, aceasta tehnologie in infrarosu nu este folosita asa des in realizarea retelelor. Aceasta tehnologie poate fi utilizata pentru a conecta laptopuri si alte calculatoare la dispozitive cum sunt imprimantele.

Deoarece foarte putini pot fi conectati direct impreuna la o retea wireless, este o sansa mare ca transmisiunile sa fie blocate sau sa existe interferente. Masinile sau alte dispozitive pot emite frecvente radio sau interferente electrice, care pot intrerupe semnalele ce sunt schimbate intre celule si dispozitivele wireless.

De asemenea, unele cladiri utilizeaza niste ziduri speciale realizate din cantitati mari de metal, pentru a preveni interferentele. Poate ati avut experienta sa nu puteti suna de la un telefon mobil dintr-o astfel de cladire. Semnalele nu pot trece prin aceste materiale si s-ar putea sa fie nevoie de alte frecvente in utilizare.

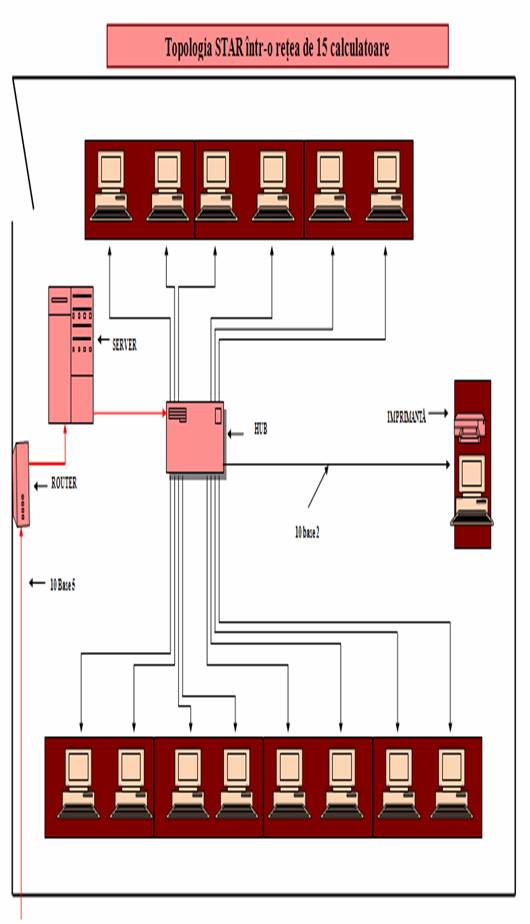

Topologia retelei CLAUDIUS este una STAR.

Reteaua este formata din 15 calculatoare.

Topologia STAR soft si hard

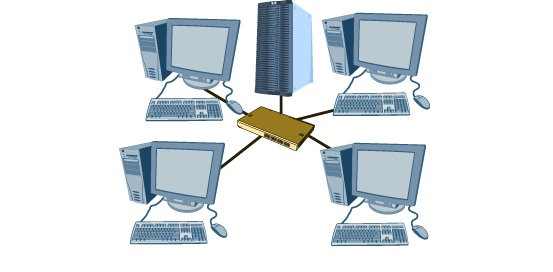

Tipul de topologie de retea in care fiecare din nodurile de retea este conectat la un nod central, numit hub sau switch. Toate datele care sunt transmise dintre nodurile din retea este transmis in acest nod central, care apoi sunt retransmise la unele sau la toate celelalte noduri in retea. Aceasta conexiune centralizata permite o conexiune permanenta chiar daca un dispozitiv de retea iese din functie. Singura amenintare este iesirea din functie a nodului central, care duce la pierderea legaturii cu toata reteaua.

Avantajele topologiei stea

O performanta sporita: Trecerea pachetelor de date prin noduri inutile este prevenita de aceasta topologie. Aceasta topologie dupa sine induce o mare incarcatura asupra nodului central, cu toate acestea daca acest nod are capacitatea respectiva, atunci o utilizare intensiva de catre un dispozitiv din retea nu va afecta celelalte dispozitive din reteaua respectiva.

Izolarea dispozitivelor: Fiecare dispozitiv este izolat inerent de catre legatura care se conecteaza la nodul central. Acest lucru face izolarea dispozitivelor individuale destul de simplu, si permite deconectarea lui in orice moment de la nodul central. Aceasta procedura de izolare previne orice esec non-centralizat care va afecta toata reteaua.

Dezavantajele topologiei stea

Primul dezavantaj este dependenta sistemului cu privire la functionarea nodului central. In timp ce esecul unei legaturi individuale duce numai la izolarea unui singur nod, defectiunea nodului central duce la pierderea legaturii dintre toate nodurile. Scalabilitatea si performanta retelei depind de nodul central. Marimea retelei este limitata de numarul de conexiuni pe care nodul central poate sa le suporte. Traficul dintre un nod si nodul central este izolat de celelalte, dar daca un nod din retea ocupa o parte semnificativa din capacitatea de procesare a nodului central atunci celelalte noduri pot sa se confrunte cu scaderea performantei retelei.

Arhitectura de retea

Doua din cele mai importante arhitecturi de retea sunt Ethernet si Token Ring.

Ethernet este fara indoiala cea mai populara arhitectura de retea in momentul de fata. Aceasta arhitectura foloseste topologia bus sau star si poate transmite datele la 10 Mbps dar si la 100 Mbps datorita standardului 100 BaseX Ethernet (sau mai uzual numit Fast Ethernet).

Ethernet este cea mai larg raspandita metoda de acces, fiind definita de

standardul IEE 802.3. Retelele Ethernet au devenit atat de populare incat o

specificatie pentru conexiune LAN sau pentru o retea LAN implica utilizarea

Ethernet chiar daca nu este specificata explicit.

Ethernet utilizeaza tehnica accesului multiplu cu sesizarea semnalului

purtator si detectarea coliziunii, difuzand fiecare cadru prin mediul fizic respectiv

(fir, fibra, eter s.a.m.d). Inainte de a transmite date, fiecare statie trebuie sa

"asculte"reteaua pentru a vedea daca este utilizata. Datele sunt trimise doar daca

statiile nu "aud" date trimise in retea. COLIZIUNEA este situatia in care doua statii

detecteaza linistea si emit in acelasi timp. Pentru a preintampina problemele legate

de coliziuni, hardware-ul Ethernet este prevazut cu senzori de detectare a

coliziunilor.Cand o coliziune e detectata, datele sunt ignorate iar statiile care au trimis datele le vor retrimite.

Adesea Ethernet este considerat ca fiind un mediu LAN partajat, ceea ce inseamna ca toate statiile de pe un segment de retea folosesc in comun largimea de banda totala. Topologia tipica folosita este topologie bus.

Daca reteaua Ethernet este construita pe baza de comutatoare atunci reteaua nu mai este considerata ca fiind retea partajata.In aceasta situatie, fiecare pereche emitator - receptor are la dispozitie intreaga latime de banda a retelei Ethernet.

Reteaua CLAUDIUS are o arhitectura ETHERNET.

Medii de transmisie:

Legatura dintre calculatoare si hub se face cu cablu UTP - cablu torsadat neecranat 10 Base T. Folosim la placile de retea un conector de tip RJ 45.

Legaturile hub - server - router se face cu cablu coaxial gros THICKNET. Conectorii utilizati pentru cablul coaxial sunt de tip BNC.

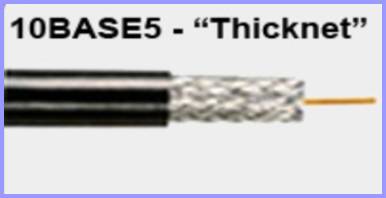

Cablu coaxial:

Cablul coaxial este un cablu electric care se compune dintr-un fir conductor inconjurat de un material izolator, inconjurat de un alt imvelis conductor la randul sau acoperit de un ultim strat izolator. Acesta este ultilizat pentru treansmisiuni de inalta frecventa sau pentru semnale de banda larga. Deoarece campul electromagnetic purtator al semnalului exista doar in spatiul dintre cei 2 conductori el nu poate interfera sau permite interferente cu alte campuri electromagnetice externe.

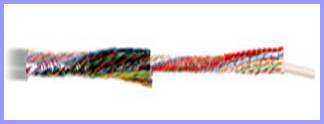

Cablu UTP - cablu torsadat neecranat

Se recomanda cablu categoria 3 si 5. Lungimea maxima de transmitere semnal este 100 m.  Peste 100 m se foloseste un repetitor

100 Base T

Pentru conectare la placa de retea si la hub se utilizeaza conectori RJ 45

desenul

Necesarul de materiale pentru realizarea retelei CLAUDIUS este:

• Statii de lucru: -15 buc.
• cablu 10 Base 5                                  - 10m
• 100 Base T      -60m
• Hub-uri 16 porturi:                            -1 buc.
• Placa de reta:                         -15 buc
• Imprimanta                            -1 buc.
• Conector RJ 45:                                  -30 buc.
• Conector BNC:  -2 buc

Preturi componente retea

Cost retea

• Statii de lucru: -15 buc.
• cablu 10 Base 5                                  - 10m
• 100 Base T      -60m
• Hub-uri 16 porturi:                            -1 buc.
• Placa de reta:                         -15 buc
• Imprimanta                            -1 buc.
• Conector RJ 45:                                  -30 buc.
• Conector BNC:  -2 buc

Costul total al retelei : 15495

Partajarea unei conexiuni Internet,

a fisierelor si imprimantelor

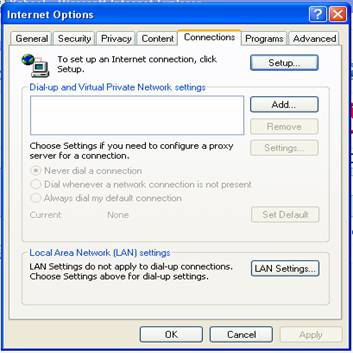

Pentru o retea de cartier mica se face conectarea la internet a unui singur calculator si apoi se face partajarea conexunii Internet. Pentru a partaja conexiunea la Internet se da clic dreapta pe conexiunea ce trebuie partajata ,se selecteaza Properters din meniul de comanda rapida care apare si apoi se selecteaza Sharing si se bifeaza

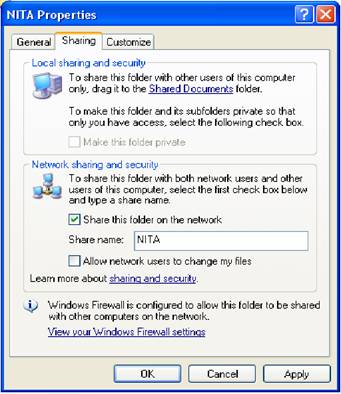

Partajarea fisierelor se face asemanator.Se da clic dreapta pe fisierul ce se doreste sa fie partajat(muzica,jocuri,etc.),se selecteaza Sharing.Apare caseta de dialog Sharing,clic stanga pe Share This Folder,se bifeaza casuta, se poate da un nume folder-ului,se poate specifica o parola si nivelul de acces pentru dosar(Read Only sau Full). Fisierul partajat va avea sub el o mana.

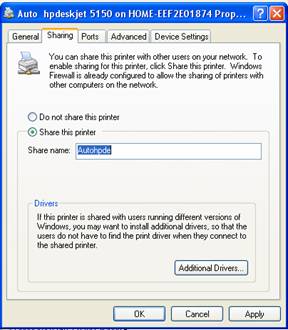

Partajarea imprimantelor se face prin deschiderea unei casute de dialog Printers. In caseta de dialog Properties a imprimantei se da clic dreapta pe imprimanta se selecteaza Sharing.Se da clic pe butonul Share As si se specifica numele imprimantei. Imprimanta partajata va apare cu o mana sub ea :

Punerea in comun a fisierelor de imagini:

• Reteaua STAR se numeste CLAUDIUS, cuprinde 15 calculatoare , 1 Hub-uri cu 16 porturi, 15 Placi de retea, 1 Imprimanta. Reteaua este conectata la internet. Calculatoarele pun in comun o imprimanta, si fisiere de imagini.
