Cablu JTAG

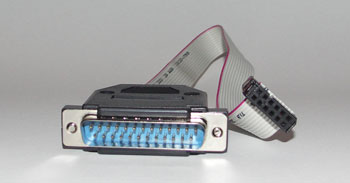

Acest articol prezinta realizarea unui cablu JTAG pentru routerele Linksys WRT54GL si WRT150N si utilitarul folosit pentru citirea si scrierea memoriei flash din router.

Pentru a utiliza cablul JTAG trebuie desfacuta carcasa routerului, ceea ce implica pierderea garantiei routerului.

Materiale necesare

Pentru realizarea cablului JTAG aveti nevoie de urmatoarele materiale:
- cablu panglica cu 12 conductoare, lungime max. 20 cm.
- conector mama (pentru sertizare pe cablu panglica) cu 2x6 pini
- 4 rezistente 100 ohmi (250mW)
- mufa DB25 tata

Pe placa electronica a routerului veti lipi un conector (header) tata 2x6 pini

In cazul in care nu gasiti conectorul mama (pentru sertizare pe cablu panglica) puteti folosi un cablu paglica IDE sau pentru floppy, din care taiati 2x6 pini.

Pin-out cablu JTAG

JTAG LPT
2x6 pini DB25
3------- 100ohmi -------2
5------- 100ohmi -------13
7------- 100ohmi -------4
9------- 100ohmi -------3







|---24
|---25

--- neconectat
neconectat ---1,5-12,14-17

Demontare carcasa Linksys WRT54GL

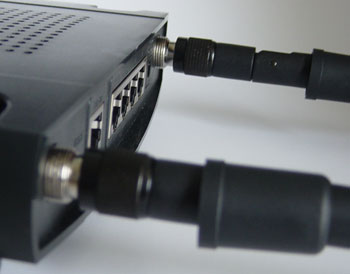

Demontati cele 2 antene. Extrageti cele 2 mansoane de protectie apoi desurubati antenele.

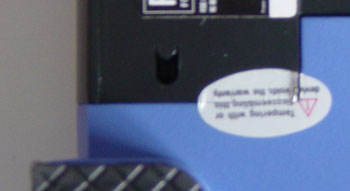

Taiati sigiliul (implica pierderea garantiei routerului !)

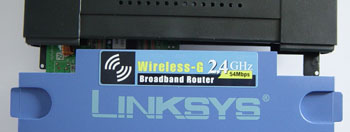

Demontati carcasa, extragand panoul frontal (albastru)

Desfaceti cele 2 suruburi de fixare a placii electronice de carcasa inferioara

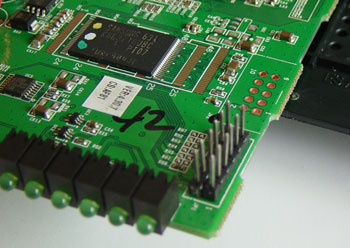

Lipiti conectorul (header) tata 2x6 pini pe placa electronica in zona marcata JP1

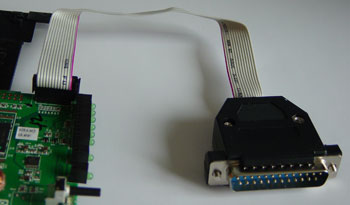

Conectati cablul JTAG in conectorul JP1 lipit pe placa routerului. Conectati pinul 1 al cablului la pinul 1 al conectorului lipit pe placa.

Recomandari
Pentru lipit folositi un letcon de putere mica
Placa electronica contine componente CMOS, ce pot fi distruse cu usurinta datorita incarcarii electrostatice.

Transferul prin cablul JTAG este foarte lent. Citirea (salvarea) a 1,8MB se face in aproximativ 9 minute, scrierea a 256KB in 25 minute, iar scrierea completa a memoriei flash (4MB) dureaza mai mult de 8 ore.

Utilitar

Debrick Utility este folosit pentru citirea si scrierea memoriei flash din router, prin intermediul cablului JTAG. Arhiva HairyDairyMaid_WRT54G_Debrick_Utility contine aplicatiile atat pentru Windows cat si pentru Linux, putand fi descarcata de la aceasta adresa.

Inainte de a folosi acest utilitar cititi cu atentie documentatia in format PDF inclusa in arhiva.

Daca folositi utilitarul in Windows trebuie sa instalati giveio.sys
- Copiati fisierul giveio.sys in c:windowssystem32drivers
- Restartati calculatorul

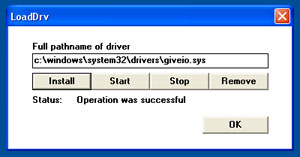

- Accesati aplicatia LoaDrv.exe, completati calea pana la giveio.sys si apoi apasati butonul Install. Verificati statusul operatiei

- Restartati calculatorul
- Accesati aplicatia LoaDrv.exe, completati calea pana la giveio.sys si apoi apasati butonul Start. Verificati statusul operatiei
- Control Panel - System - Hardware - Device Manager - View - Show hidden devices
Dublu click Non-Plug and Play Drivers

- Dublu click giveio

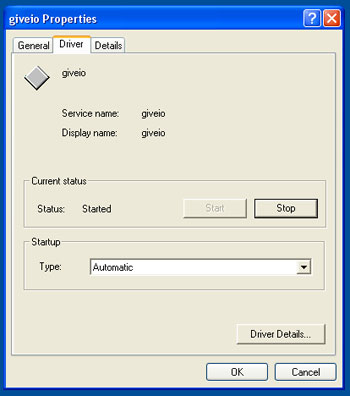

- In tab-ul Driver la Startup selectati Automatic
