Nivelul de Retea – Comunicarea de la Gazda la Gazda

Nivelul de Retea – Comunicarea de la Gazda la Gazda

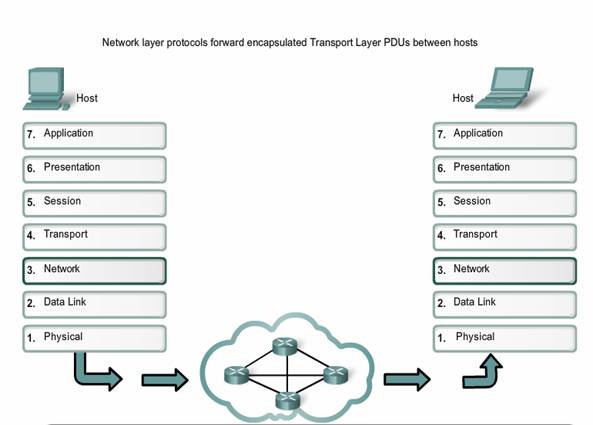

Nivelul de Retea, sau Nivelul 3 al Modelului OSI, ofera Servicii pentru interschimbarea pieselor individuale de Date prin intermediul Retelei intre Dispozitivele de Retea identificate.

Pentru a infaptui acest transport end-to-end (capat- la-capat), Nivelul de Retea utilizeaza patru procese de baza :

• Adresarea

• Incapsularea

• Rutarea

• Decapsularea

Adresarea

Mai intai, Nivelul de Retea trebuie sa furnizeze un mechanism de adresare a Acestor Dispozitive Terminale de Retea (Gazde). Daca piesele individuale de Date sunt directionate catre un Dispozitiv Terminal de Retea, acel dispozitiv va trebui sa aibe o Adresa Unica. In Retelele care folosesc Protocolul IPv4, atunci cand aceasta adresa este adaugata dispozitivului, dispozitivul este astfel referit ca o Gazda.

Incapsularea

In al doilea rand, Nivelul de Retea trebuie sa ofere mecanisme de incapsulare. Nu numai ca trebuie ca Dispozitivele din Retea sa fie identificate printr-o Adresa Unica,dar si piesele individuale – PDU ( ) la Nivelul de Retea- trebuie sa contina aceste Adrese. In timpul procesului de Incapsulare, Nivelul de Retea primeste Datele de la Nivelul de Aplicatie, Segmentate de Nivelul de Transport si carora li s-a aplicat un Heder (Antet) pentru a creea PDU-ul Nivelului de Retea Segmentul (Nivelul 3 Model OSI). Atunci cand ne referim la Nivelul de Retea, vom numi acest PDU “Pachet”. Atunci cand un Pachet este creeat, Heder-ul trebuie sa contina, printre alte informatii, Adresa Gazdei catre care este trimis. Aceasta Adresa se refera la Adresa Destinatie. Heder-ul Nivelului de Retea (Nivelul 3 Model OSI) mai contine si Adresa Gazdei Sursa (care expediaza mesajul). Aceasta se numeste Adresa Sursa.

Dupa ce Nivelul de Retea finalizeaza procesul de Incapsulare, Pachetul este trimis pe Nivelul inferior (Nivelul Legaturilor de Date) pentru a fi pregatit pentru transportul prin Mediul de Retea (pe fire, Fibra Optica sau Radio)

Rutarea

In continuare, Nivelul de Retea trebuie sa furnizeze Servicii pentru a directiona aceste Pachete catre Gazda Destinatie. Gazdele Sursa si Destinatie nu sunt intotdeauna conectate in aceeasi Retea. De fapt, Pachetul ar trebui sa calatoreasca pana la destinatie prin multe Retele diferite. De-a lungul drumului, fiecare Pachet trebuie sa fie dirijat prin Retea pentru a ajunge la destinatia finala. Dispozitivele intermediare de Retea care interconecteaza Retelele se numesc Rutere.

Rolul unui Ruter este de a selecta cai si de a directiona pachetele inainte catre de destinatia lor.

Acest proces se numeste Rutare.

In timpul Rutarii prin Interetele, Pachetul poate traversa mai multe dispozitive de Retea intermendiare. Fiecare Ruta pe care un Pachet o traverseaza pentru a ajunge la urmatorul Dispozitiv de Retea este numita Hop.

In timp ce Pachetul este inaintat, continutul sau (PDU-ul Nivelului de Transport), ramane intact pana cand ajunge la Gazda Destinatie.

Decapsularea

In cele din urma, Pachetul ajunge la Gazda de la Destinatie si este prelucrat la Nivelul de Retea. Gazda examineaza Adresa de Destinatie pentru a verifica daca Pachetul i-a fost adresat. Daca adresa este corecta, Pachetul este Decapsulat de Nivelul de Retea si Antetul (Heder-ul) PDU-lui inclus in Pachet este transmis Serviciului adecvat al Nivelului de Transport.

Spre deosebire de Nivelul de Transport (Nivelul 4 al Modelului OSI), care Gestioneaza Transportul Datelor intre Procesele care ruleaza pe fiecare Gazda Terminala, Protocoalele Nivelului de Retea specifica Structura Pachetului si procesarea folosita Pentru a Transporta Datele de la o Gazda la alta Gazda.  Operarea, fara informatia cu privire la Datele Aplicatiei Transportate in fiecare Pachet permite Nivelului de Retea sa transporte Pachete pentru tipuri multiple de comunicare dintre Gazde multiple.

Protocoalele Nivelului de Retea

1.1 Nivelul de Retea

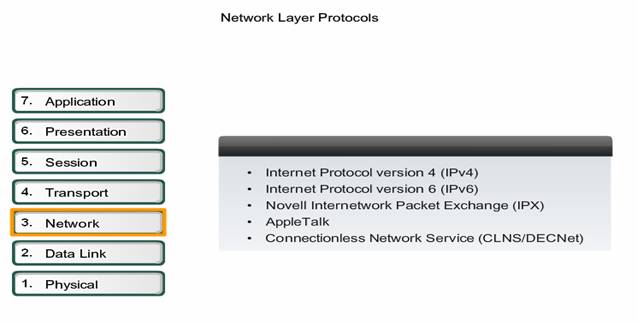

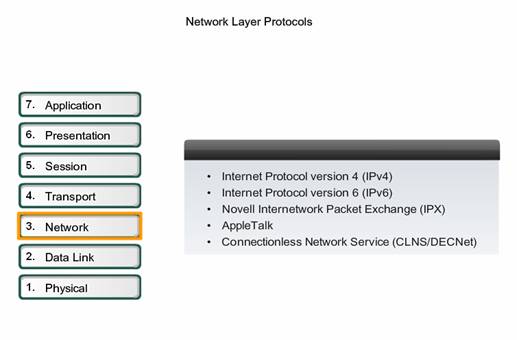

Protocoalele implementate la Nivelul de Retea care transporta datele includ :

• Protocolul Internet Versiunea 4 (IPv4)
• Protocolul Internet Versiunea 6 (IPv6)
• Novell Internetwork Packet Exchange (IPX)
• Apple Talk
• Connectionless Network Service (CLNS/DECNet)

Protocoalele Internet (IPv4 si IPv6) sunt Protocoalele Nivelului de Retea (Nivelul 3 al Modelului OSI) cel mai des utilizate pentru a transporta Datele si de aceea le vom studia in amanunt in acest curs. Discutia pe marginea celorlalte va fi minimala.
