Ajustaj cu joc

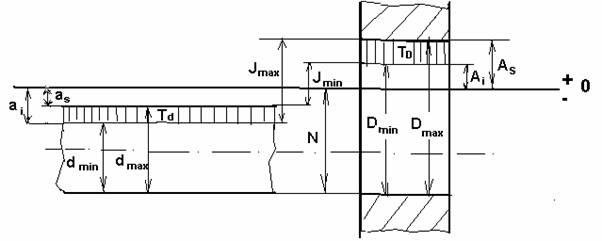

AJUSTAJ CU JOC

Pentru a avea un ajustaj cu joc este necesar ca dimensiunea minima a alezajului sa fie intotdeauna mai mare decat dimensiunea maxima a arborelui:

D_m  > d_M

Caracteristicile ajustajului cu joc sunt:

Jocul minim: J_min = D_m - d_M

Pentru un ajustaj cu joc, jocul minim trebuie sa fie mai mare decat zero:

J_min = D_m- d_M = N + A_i - N - a_s = A_i - a_s > 0

Jocul maxim: J_max = D_M - d_m.

Pentru un ajustaj cu joc, jocul maxim trebuie sa fie mai mare decat zero:

J_max = D_M - d_m = N + A_s - N - a_i = A_s - a_i > 0

Toleranta ajustalui cu joc: este suma tolerantelor alezajului si arborelui

T_aj = T_a + T_D > 0

Toleranta jocului se determina prin diferenta dintre J_max si J_min

T_j = J_max - J_min > 0

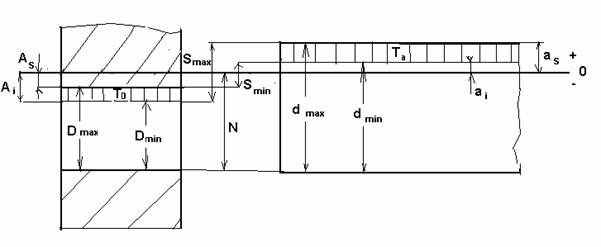

AJUSTAJ CU STRANGERE

Pentru a avea un ajustaj cu strangere este necesar ca dimensiunea minima a arborelui sa fie intotdeauna mai mare decat dimensiunea maxima a alezajului:

d_m > D_M

Caracteristicile ajustajului cu strangere sunt:

Strangerea minima: S_min = d_m - D_M

Pentru un ajustaj cu strangere, strangerea minima trebuie sa fie mai mare decat zero:

S_min = d_m - D_M = N + a_i - N - A_S= a_i- A_S > 0

Strangerea maxima: S_max = D_M - d_m.

Pentru un ajustaj cu strangere, strangerea maxima trebuie sa fie mai mare decat zero:

S_max = d_M - D_m = N + a_s - N - A_i = a_s - A_i > 0

Toleranta ajustajului cu strangere: este suma tolerantelor alezajului si arborelui

T_as = T_a + T_D > 0

Toleranta jocului se determina prin diferenta dintre S_max si S_min

T_S= S_max - S_min > 0

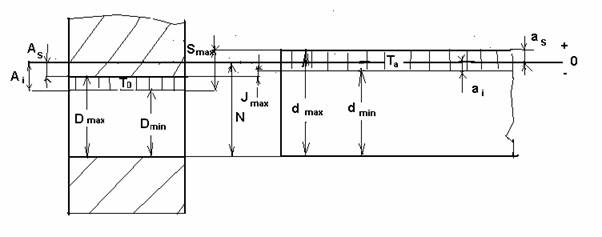

AJUSTAJ INTERMEDIAR

Este acel ajustaj care nu este nici cu joc nici cu strangere, sau este si cu joc si cu strangere.

J_m>0                             J_m>0

J_M<0                             J_M>0

S_M>0                            S_M>0

S_m<0                            S_m>0

S_max = a_S - A_i

J_max = A_S - a_i

S_min = 0

J_min= 0

T_t= S_max + J_max = a_S - A_i + A_S - a_i = T_D + T_a

J_max = -S_min

S_max = -J_min

1.3. STANDARDIZAREA TOLERANTELOR SI AJUSTAJELOR

Se face dupa ISO, avand avantajul:

Elimina subiectivismul si arbitrariul in alegerea tolerantelor si ajustajelor

Este posibila standardizarea SDV-urilor.

Criteriile care stau la baza acestui sistem de tolerante si ajustaje ISO sunt:

1. Baza sistemului.

2. Pozitia campului de tolerante.

3. Unitatea de toleranta

4. Intervalul de dimensiuni.

5. Clasele de precizie (treptele de precizie).

6. Natura si caracteristica ajustajului.

7. Regimul de temperatura.

8. Simbolizarea ajustajului.

1.3.1. Baza Sistemului

Pentru a elimina nr. mare de posibile ajustaje obtinute prin prelucrarea arbore-alezaj s-au stabilit 2 sisteme de baza:

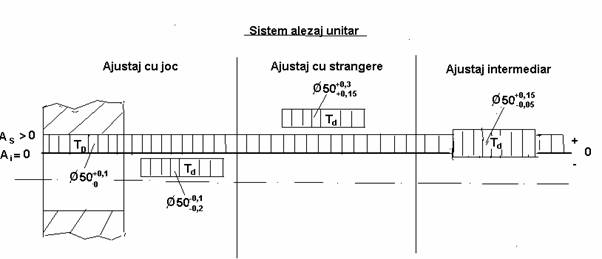

1.Sistem cu Alezaj Unitar: in care caz se mentine constant campul de toleranta al alezajului, urmand ca diverse tipuri de ajustaje sa se faca in campul de tolerante al arborelui, iar A_i = 0.

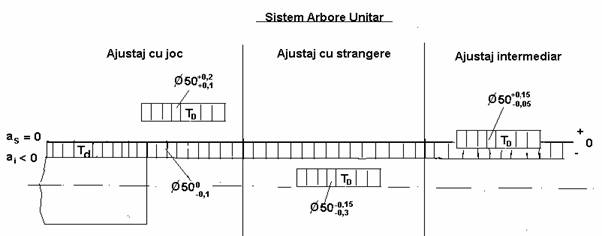

2. Sistem cu Arbore Unitar: in care se mentine constant campul de toleranta al arborelui, urmand ca diferite tipuri de ajustaje sa se execute prin variatia campului de toleranta al alezajului, iar a_s = 0.
