Baterii acide Constructia

Baterii acide Constructia

Structura elementara a bateriei acide este celulara, o baterie de 12V avand 6 celule.

Celula este constituia dintr-un vas , un element si electrolit.

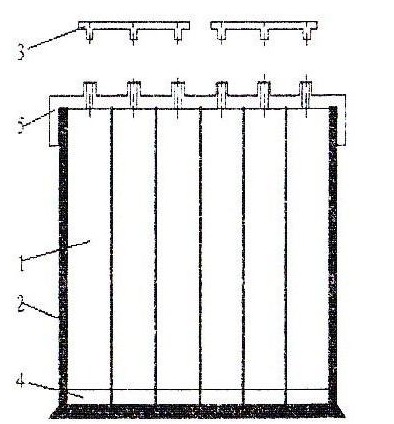

Vasul unei celule (1) este de fapt un compartiment al intregului vas al bateriei (2), obtinut prin compartimentarea acestuia cu ajutorul peretilor despartitori; este realizat din polipropilena.

La baza vasului, in interior, sunt prevazute nervului 4 pe care se aseaza electrozii, distantandu-se astfel de fundul vasului . Se creeaza un spatiu in care se poate depune substanta activa desprinsa de pe placi, evitandu-se scurtcircuitarea placilor.

La partea superioara , vasul se inchide cu un capac 5 , prevazut cu busoane de umplere 3 princare trec bornele esterioara ale bateriei.

Elementul este un ansamblu al celui format din electrozi si separatoare.

Electrozii au forma unor placi, deosebindu-se electrozi electrozi pozitivi si electrozi negagtivi.

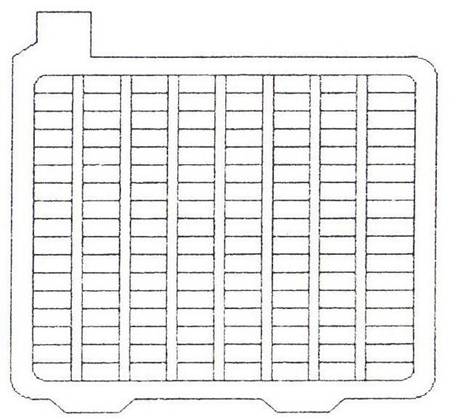

O placa este alcatuita dintr-un suport sub forma de gratar si materia activa, avand grosima de circa 1 mm

Gratarul este executat din Pb la care se adauga materiale pentru usurarea procesului de turnare. Acesta poate fi antimoniu sau calciu pentru baterii cu intretinere redusa. Gratarul asigura :

formarea placi ;

rezistenta mecanica a placii;

Referat: Ferastrau circular cu masa mobila Referat: Criterii pentru aprecierea rezistentei la foc

suport pentru materia activa;

calea de curent spre si de la materia activa a placii.

Materia activa este substanta care intretine fenomenele electrochimic e la incarcare si la descarcare . ea poate rezulta direct din metalul suportului, sau se prepara sub forma de pasta  si se aplica pe suport. An cazul acumulatoarelor auto placile sunt din plastic.

Separatoarele au rolu de a izola placile pozitive fata de placile negative, pentru evitarea scurtcircuitului. Separatoarele sunt placi subtiri, poroase, izolatoare,confectionate din diferite materiale , cum ar fi de exemplu, polipropilena poroasa; pori permit trecerea curentului ionic din electric intre placile pozitive si negative.

Caracteristicile importante ale separatoarelor sunt:

suprafata uniforma plata ;

rezistenta la oxidare;

porozitate;

dimensiunea si distributia porilor;

capacitatea de umidificare si o buna difuziune a acidului.

Fata separatorului asesata spre placa pozitiva trebie sa realizeze:

o suprafata mai mica de contact;

spatii marite cu H₂SO₄;

activarea circulatiei acidului;a

conditii pentru ridicarea la suprafata electrolitului a orcarei bule de baz produsa

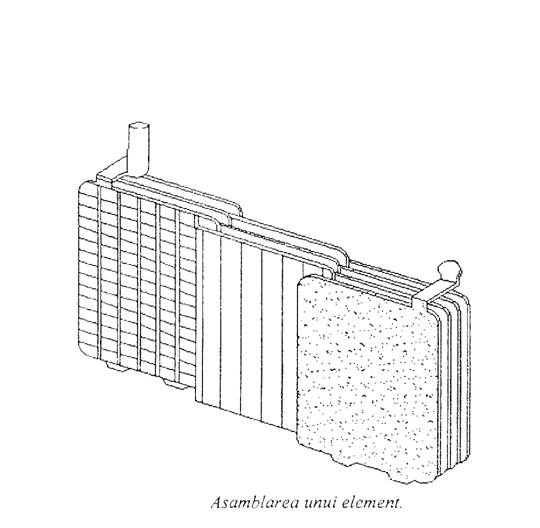

Constructia unui element consta in asamblarea placilor (+), a separatoarelor si a placilor(-), intr-un pachet.

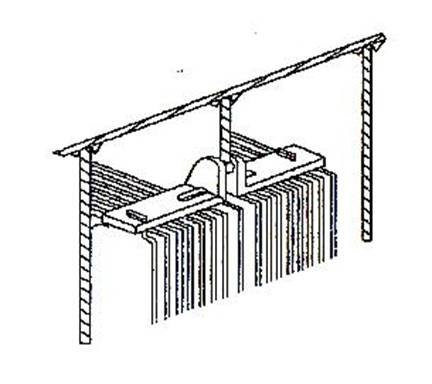

Un elemnt contine 5 ũ 14 placi de acelas fel, care sunt conectate pe la partea superioara ( prin sudura cu ajutorul unor barete, prevazute cu borne pentru inserierea cu elementul vecin. Borna (+) a unui element se conecteaza cu borna (-) a elementului urmator s.a.m.d., tensiunea pentru un element este de 2 V astfel ca o baterie de 12 V va avea 6 celule (elemente).
