Masini de semanat in randuri cu distributie indivi¬duala

Masini de semanat in randuri cu distributie indivi­duala.

Aceste masini sunt fabricate in dife­rite variante constructive, fiind in ultimul timp masini purtate in spatele tractorului. Majoritatea masinilor de semanat fabricate in prezent sunt echipate cu aparate de distributie cu cilindri cu pinteni si cu cilindri canelati, cu caneluri drepte sau elicoidale.

Se fabrica si masini de semanat echipate cu aparate de distributie cu palete (tip turbina) sau cu aparate de distributie cu rotor cu nervuri interioare.

In tara noastra in prezent se fabrica ma­sinile de semanat purtate SUP-21 (fig .1.3.1 ) si SUP-29(fig .1.3.2).

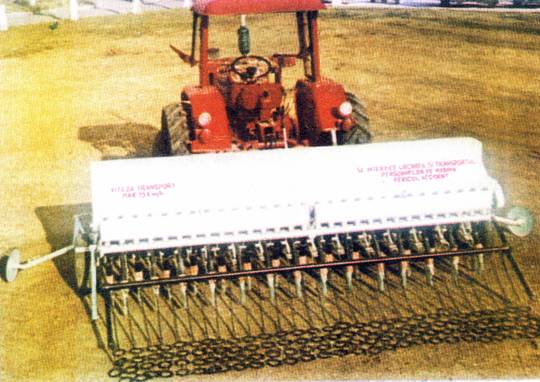

Fig. 1.3.1.

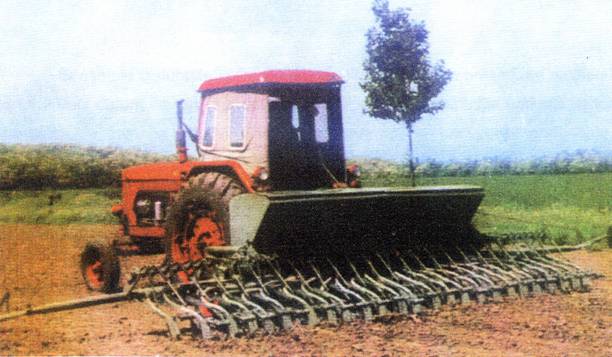

Fig . 1.3.2

Aceste doua masini au in constructia lor multe ansambluri  unificate, principiul de con­structie fiind similar. Ele sunt destinate pen­tru semanatul semintelor de grau, orz, ovaz, mei, salata, tomate, mazare, orez, marar, ceapa, morcov, patrunjel, pastarnac, sparceta, trifoi, lucerna, varza, sfecla, timoftica, canepa, ridichi, putand lucra in agregat cu tractorul legumicol de 40 CP, respectiv cu tractorul U-650.

Semanatorile SUP-21 si SUP-29 sunt pre­vazute cu aparate de distributie cu cilindri cu pinteni, brazdare de tip cultural, latimea de lucru a masinilor fiind de 2,625 m si respectiv de 3,625 m.

Actionarea aparatelor de distributie se face de la roata masinii printr-o transmisie prevazuta cutie de viteze tip Northon care asigura obtinerea unui numar de 72 de ra­poarte de transmitere, cuprinse intre 0,012 si 0,9.

Tuburile de conducere a semintelor sunt telescopice. Toate tuburile de conducere sunt fixate pe o placa suport, prevazuta cu orificii, prin care semintele debitate de apara­tele de distributie, sunt dirijate spre brazdare.

Pentru verificarea debitului aparatelor de distributie, aceasta placa suport, impreuna cu partea superioara a tuburilor, se depla­seaza inainte, sub aparatele de distributie introducandu-se jgheabul de colectare a se­mintelor.

Masina de semanat SUP-21 are 21 de brazdare , distanta dintre randuri este de minim 12,5 cm si are o greutate de 560 kg fara incarcatura ; volumul lazii fiind de300 dm³ .

Masina de semanat SUP-29 este prevazuta cu 29 de brazdare de tip ancora, adancimea maxima de lucru fiind de 12 cm. Volumul cutiei pentru seminte este de 400 dm³ greutatea totala a masinii fiind de 720 kg . Masina este prevazuta cu lanturi de nivelare ce realizeaza acoperirea semintelor si are o capacitate de lucru de 1,2.2,2 ha/h

Masinile de semanat purtate prevazute cu aparate de distributie individuala, fabri­cate pe plan mondial, din punct de vedere al constructiei, in principiu nu difera prea mult intre ele. Diferentele se refera la la­timea de lucru, forma si capacitatea cutiilor de seminte, tipul si sistemul de reglare a debitului aparatului de distributie, tuburile de conducere a semintelor, tipul brazdarelor si mecanismele de ridicare, protejare si reglare. Ca urmare exista o diversitate de masini cu latimi de lucru cuprinse intre 1,8 si 6 m, echipate cu aparate de distributie diferite (frecvent fiind folosite cele cu cilindri cu pinteni), prevazute cu transmisii ce permit obtinerea unui numar diferit de trepte de viteze. Totodata aceste masini difera si prin constructia brazdarelor si a mecanismelor de reglare si conducere.

Eseu: Reguli privind depozitarea materialelor si substantelor combustibile Referat: Caiet de sarcini pentru demolare

O constructie mai deosebita din grupul masinilor de semanat in randuri este cea indicata in figura 1.3.3, la care aparatele de distributie sunt dispuse in partea superi­oara a cutiei de seminte. Alimentarea apa­ratelor de distributie cu cilindri cu pin­teni se face prin intermediul unui trans­portor melc, dispus vertical in interiorul cutiei si a unui transportor melc orizon­tal, cu doua elice infasurate in sens invers.

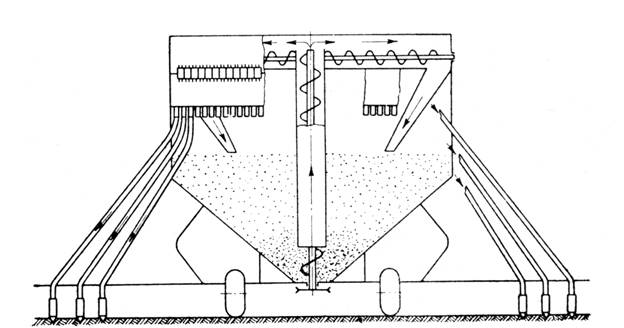

Fig .1.3.3. Schema masinii de semanat , cu recircularea semintelor in interiorul cutiei

De la aparatele de distributie semintele sunt dirijate spre brazdare prin tuburi din masa plastica. Acest sistem cu recircularea semintelor in interiorul cutiei de seminte permite ca in timpul operatiei de semanat sa se efectueze tratarea seminte­lor cu substante pulverulente. Prin recircularea fortata a semintelor in inte­riorul cutiei se realizeaza acoperirea uni­forma cu praf a semintelor.

In scopul asigurarii conditiilor uniforme de deplasare a semintelor prin tuburile de conducere atat spre brazdarele anteri­oare cat si spre brazdarele posterioare, la unele masini de semanat tuburile de con­ducere se dispun in pozitie verticala. in acest caz aparatele de distributie (cu cilin­dri cu pinteni) ale masinii se dispun pe doua randuri, in partea inferioara a cutiei de seminte (fig.1.3.4). Pentru asigurarea ali­mentarii continue a celor doua grupuri de aparate de distributie, partea inferioara a cutiei este realizata din patru pereti inclinati.

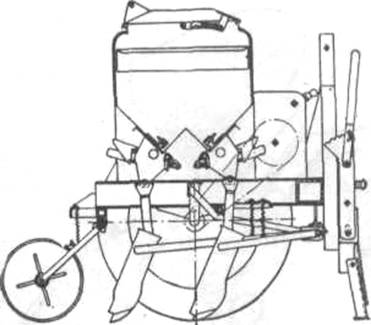

Fig.1.3.4. Schema masinii de semanat cu aparate de distributie, dispuse pe doua randuri

La masina de semanat aratata in figura 1.3.4, in spatele fiecarui brazdar este prevazuta cate o roata de tasare. Regla­rea tendintei de patrundere in sol a brazdarelor precum si a presiunii rotilor de tasare se face prin intermediul arcurilor.

La unele masini de semanat in randuri, transportul semintelor de la aparatele de distributie spre brazdare se face pneuma­tic, in figura 1.3.5 se arata schema de princi­piu a unei masini de semanat, la care dis­tributia semintelor se face mecanic, prin intermediul aparatelor de distributie cu cilindri cu pinteni, iar transportul semin­telor spre brazdare se face pneumatic. La aceste masini lungimea cutiei de seminte este mult mai mica decat latimea de lucru a masinii, aparatele de distributie, cu cilindri cu pinteni, fiind dispuse grupat pe un arbore comun, numarul aparatelor de distributie fiind egal cu numarul brazdarelor masinii.

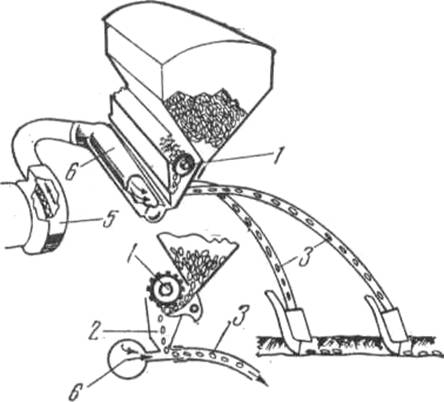

Fig. 1.3.5. Schema masinii de semanat cu distri­butie mecanica si transport pneumatic

al semintelor

Semintele distribuite de fiecare cilin­dru cu pinteni 1, prin camerele 2, sunt dirijate spre tuburile de conducere 3. Din momentul intrarii in canalele de lega­tura cu tuburile de conducere, semintele sunt antrenate de curentul de aer debitat de ventilatorul 5. Repartizarea curentului de aer la fiecare tub de conducere 3 se face prin intermediul conductei 6, preva­zuta cu orificii si care este dispusa de-a lungul cutiei de seminte. Ca urmare, trans­portul semintelor, la fiecare brazdar se face pneumatic.

Acest tip de masina de semanat se realizeaza si la noi in tara , se numeste SUP-48 (fig 1.3.6 ) si are o capacitate de lucru de aproximativ 40 ha/zi.

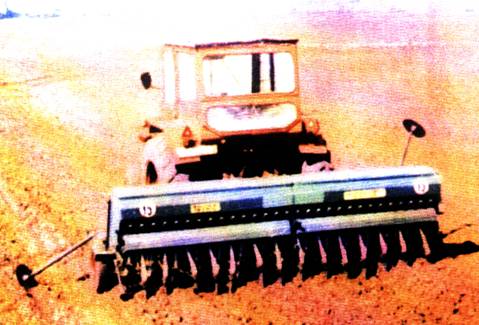

Fig . 1.3.6

Aceasta masina datorita distributiei mecanice a semintelor si transportului pneumatic al acestora are o precizie de insamantare mare (95 % ).Masina este prevazuta cu posibilitatea de pliere a partilor laterale pentru a reduce latimea de gabarit in timpul transportului.

In scopul folosirii in conditii mai bune a puterii tractoarelor, unele firme livreaza impreuna cu masinile de semanat si dis­pozitive de cuplare a acestora. Aceste dis­pozitive asigura adaptarea in plan trans­versal a masinilor din agregat la denivelari ale terenului. Astfel de dispozitive sunt realizate pentru cuplarea a 2-5 masini de semanat.

In cazul masinilor de semanat cu latime mare de lucru (5-6 m) pentru a se realiza adaptarea in plan transversal a brazdare-lor la denivelarile terenului, se prevad sisteme care permit modificarea pozitiei fata de cadrul masinii a unor grupuri de brazdare.
