Strungul MAZAK cu ajutorul sistemului MAZATROL 640

POZITIE

INFORM.

SET UP

PROGRAM

DATE

SCULE

COND.

ASCHIERE

PARAM

DIAGNOZA

DATE

I/E

HARTA

MENIURI

PROGRAM Nr

CAUTA

PROGRAM

AJUTOR

CTS

ORDINEA

OPERAT.

TRASEU

SCULA

FISIER

PROGRAM

PROGRAM Nr

EIA/

ISO

PROGRAM

MAZATROL

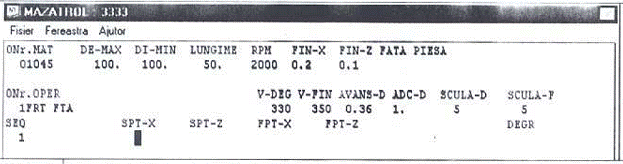

Linia declarativa cu privire la semifabricat si adaosuri de prelucrare

Pornirea lichidului de racire (folosirea functiilor auxiliare - codurile M)

Corpul programului structurat pe operatii

Sfarsitul programului

MAT

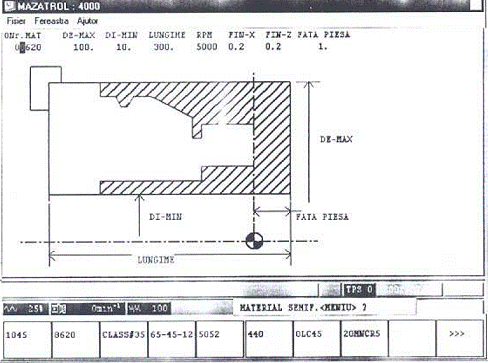

Materialul semifabricatului ce urmeaza a fi prelucrat.

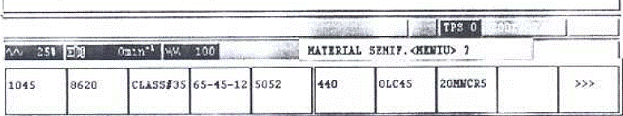

Cand cursorul se afla in dreptul etichetei MAT , in partea de jos a ecranului apare un meniu din care se selecteaza materialul dorit

DE-MAX

(OD-MAX)

Diametrul exterior maxim al semifabricatului

DI-MIN

(ID-MIN)

Diametrul exterior minim al semifabricatului

LUNGIME

(LENGTH)

Lungimea semifabricatului

RPM

Turatia maxima a universalului in cadrul programului

FIN-X

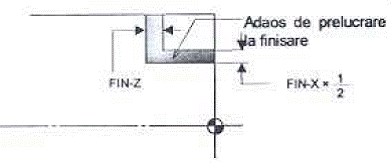

Adaosul de finisare pe axa X considerat pe diametru (mm)

FIN-Z

Adaosul de finisare pe axa Z ( pe lungime) (mm)

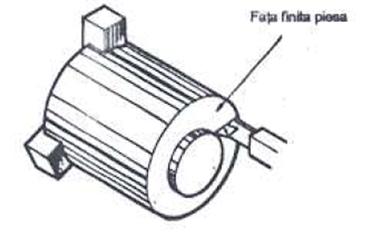

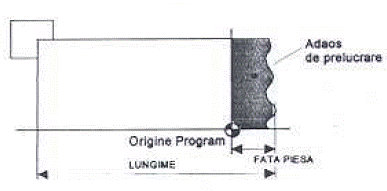

FATA PIESA

(WORK FACE)

Adaosul de prelucrare total la fata piesei fata de zeroul de lucru ( Punctul de zero al piesei = Origine program)

Nr. Crt.

Simbol

Denumire

FRT (EDG)

Operatie strunjire fata

FTA (FCE)

Strunjire frontala

SPT (BAK)

Strunjire pe spatele piesei

V-DEG (RV)

Viteza de aschiere in timpul degrosarii (m/min)

V-FIN (FV)

Viteza de aschiere in timpul finisarii (m/min)

AVANS-D (R-FEED)

Avansul in timpul degrosarii (mm/rot)

ADC-D (R-DEP)

Adancimea maxima de aschiere la o trecere in timpul degrosarii

SCULA-D (R-TOOL)

Numarul sculei utilizate pentru degrosare

SCULA-F (F-TOOL)

Numarul sculei utilizate pentru finisare

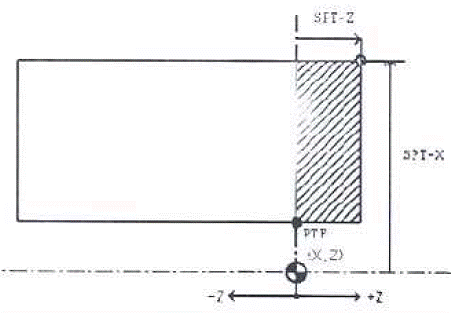

SPT- X

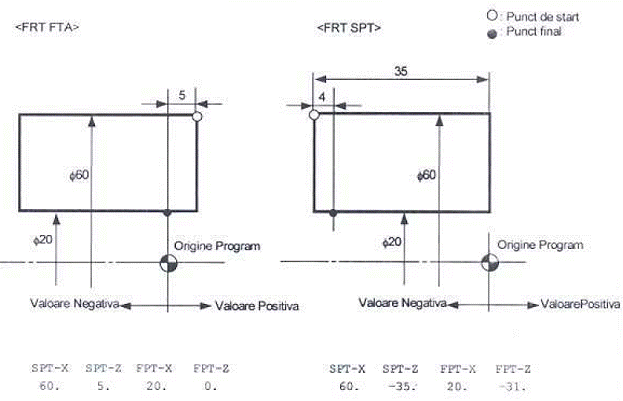

Punct de start pe axa X

SPT- Z

Punct de start pe axa Z = valoare introdusa in linia de inceput la FATA PIESA (WORK FACE)

FPT- X

Punct final  pe axa X

FPT- Z

Punct final  pe axa Z

DEGR (ROUGH)

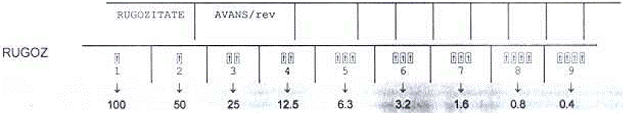

Alegerea rugozitatii pentru suprafata definita care poate fi facuta prin introducerea unui simbol sau scrierea directa a valorii avansului

Nr. Crt.

Simbol

Denumire

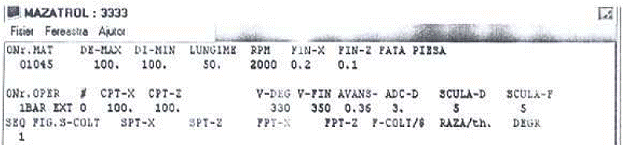

BAR

Operatie strunjire

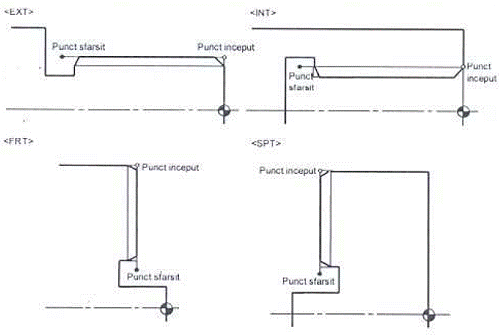

Zona de prelucrare

EXT (OUT)

Strunjire exterioara ( prelucrare la exterior incepand de la fata piesei)

EXT (OUT)

Strunjire exterioara ( prelucrare la exterior pe un contur inchis)

INT (IN)

Strunjire interioara ( prelucrare la interior incepand de la fata piesei)

INT (IN)

Strunjire interioara ( prelucrare la interior pe un contur inchis)

FTA(EDG)

Strunjire frontala (prelucrare pe un contur deschis)

FTA(EDG)

Strunjire frontala (prelucrare pe un contur inchis)

SPT (BAK)

Strunjire pe spatele piesei (prelucrare pe un contur deschis)

SPT (BAK)

Strunjire pe spatele pieseii (prelucrare pe un contur inchis)

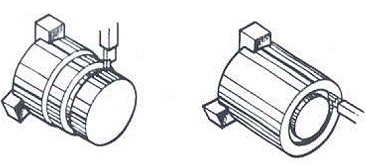

Modul de retragere din material dupa fiecare trecere

Retragere ,cu avans de lucru, pe directie  perpendiculara pe directia de aschiere

Retragere ,cu avans rapid , pe diagonala fata de  directia de aschiere

Se utilizeaza numai pentru prelucrarea interioara pe contur inchis

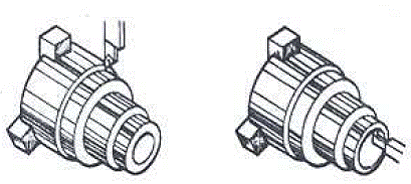

Aceasta prelucrare graduala permite o buna eliminare a aschiilor in cazul prelucrarii gaurilor adanci

0Nr.

OPER

CPT-X

CPT-Z

V-DEG

V-FIN

AVANS-D

ADC-D

SCULA-D

SCULA-F

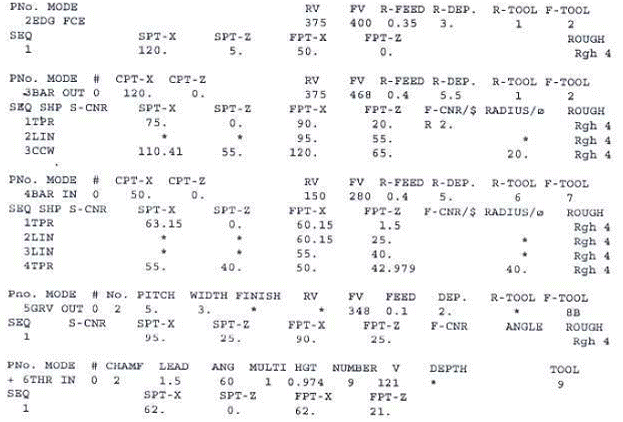

BAR  EXT

SEQ

FIG.

S-COLT

SPT-X

SPT-Z

FPT-X

FPT-Z

F-COLT/s

RAZA/th

DEGR

LIN

LIN

CON

LIN

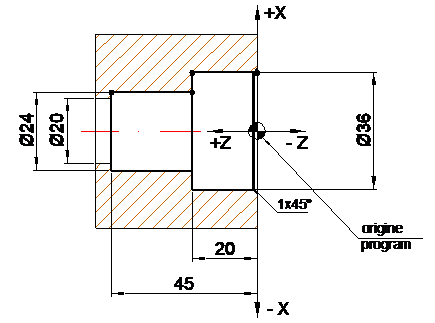

0Nr.

OPER

CPT-X

CPT-Z

V-DEG

V-FIN

AVANS-D

ADC-D

SCULA-D

SCULA-F

BAR  INT

SEQ

FIG.

S-COLT

SPT-X

SPT-Z

FPT-X

FPT-Z

F-COLT/s

RAZA/th

DEGR

LIN

LIN

Nr. Crt.

Simbol

Denumire

COP

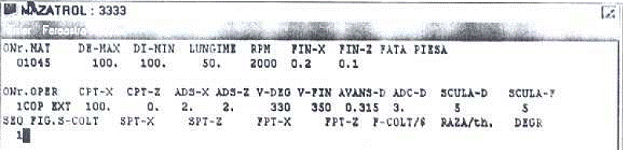

Operatie strunjire pe contur

Zona de prelucrare - idem strunjire (BAR)

Modul de retragere din material dupa fiecare trecere

Retragere ,cu avans de lucru, pe directie  perpendiculara pe directia de aschiere

Retragere ,cu avans rapid , pe diagonala fata de  directia de aschiere

CPT- X , CPT- Z

idem strunjire (BAR)

ADS-X

Adaosul de prelucrare maxim pe axa X ( pe diametru)

ADS-Z

Adaosul de prelucrare maxim pe axa Z ( pe lungime)

V-DEG , V-FIN

idem strunjire (BAR)

AVANS-D, ADC-D

idem strunjire (BAR)

SCULA-D, SCULA-F

idem strunjire (BAR)

DEFINIREA CONTURULUI - idem strunjire (BAR)

FIG, S-COLT, SPT- X, SPT- Z, FPT- X, SFPT- Z, F-COLT, RAZA-th, DEGR

Nr. Crt.

Simbol

Denumire

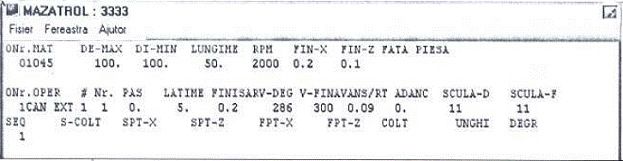

CAN (GRV)

Operatie strunjire canal

Zona de prelucrare

EXT (OUT)

Suprafata exterioara

INT (IN)

Suprafata interioara

FTA(EDG)

Fata din dreapta

SPT (BAK)

Fata din stanga

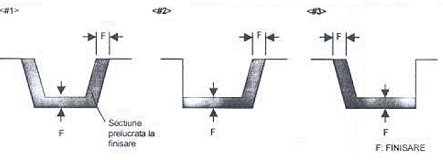

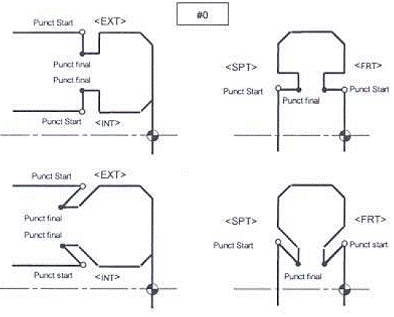

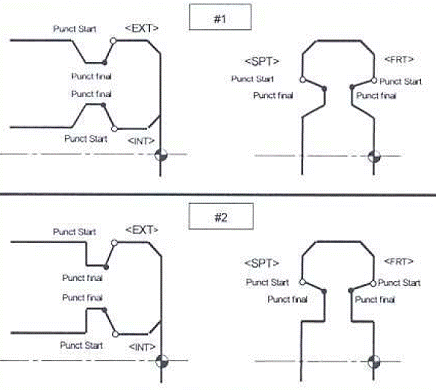

Tipul canalului

Canal cu pereti drepti

Canal cu pereti inclinati simetric

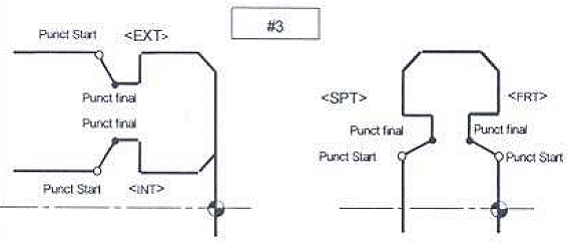

Canal cu un perete inclinat din dreapta respectiv din stanga

Debitare cu tesitura pe partea drepta respectiv partea stanga

Nr. (No.)

Numarul de canale in cazul prelucrarii mai multor canale de acelasi tip si aflate la distanta egala intre ele

PAS (..)

Pasul canalelor in cazul prelucrarii mai multor canale de acelasi tip cu distanta egala intre ele.

Pasul poate fi setat cu valoare poyitiva daca prelucrarea se face de la drepta la stanga , sau negativa daca prelucrarea se face de la stanga la dreapta

LATIME (WITDH)

Latimea canalului prelucrat . Pentru tipurile #4 si #5 latimea canalului = latimea cutitului de canal

FINISAR (..)

Adaosul de prelucrare la finisare.

Pentru tipul #0 nu se stabileste un adaos de finisare.

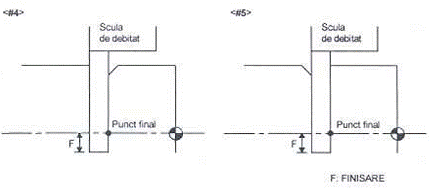

Pentru tiprile #4 si #5 utiliyate la debitare se selecteaza adaosul de finisare ca fiind valoarea cu care de depaseste axa piesei.

V-DEG (RV)

Viteza de aschiere in timpul degrosarii (m/min)

V-FIN (FV)

Viteza de aschiere in timpul finisarii (m/min)

AVANS/RT (FEED)

Avansul la degrosare (rot/min)

ADINC (DEP.)

Adancimea maxima de aschiere la o trecere de degrosare

SCULA-D (R-TOOL)

Numarul sculei utilizate pentru degrosare

SCULA-F (F-TOOL)

Numarul sculei utilizate pentru finisare

DEFINIREA CONTURULUI

S-COLT (S-CNR)

Valoare tesitura sau raza de racordare in punctul de start al canalului.

Pentru tipul de canal #0 datele din S-COLT devin invalide

SPT- X

Punct de start pe axa X

SPT- Z

Punct de start pe axa Z

FPT- X

Punct final  pe axa X

FPT- Z

Punct final  pe axa Z

COLT (CNR)

Valoare tesitura sau raza de racordare in punctul final al canalului.

Se introduc valori numai pentru tipurile #1, #2 si #3

UNGHI (ANGLE)

Valoarea unghiului pentru canale cu pereti inclinati daca nu se cunoaste una din valorile punctului de start sau final

DEGR (ROUGH)

Calitatea suprafetei prelucrate intoduse ca rugozitate sau avans ( mm/rot)

0Nr.

OPER

Nr.

PAS

LATIME

FINISAR

V-DEG

V-FIN

AVANS/RT

ADANC

SCULA-D

SCULA-F

CAN  EXT

SEQ

S-COLT

SPT-X

SPT-Z

FPT-X

FPT-Z

COLT

UNGHI

DEGR

0Nr.

OPER

Nr.

PAS

LATIME

FINISAR

V-DEG

V-FIN

AVANS/RT

ADANC

SCULA-D

SCULA-F

CAN  INT

SEQ

S-COLT

SPT-X

SPT-Z

FPT-X

FPT-Z

COLT

UNGHI

DEGR

Nr. Crt.

Simbol

Denumire

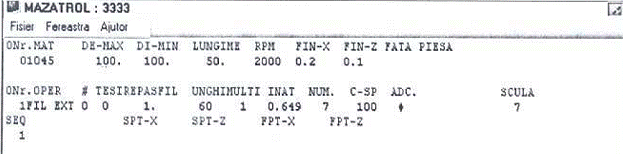

FIL (THR)

Operatie de filetare cu cutit

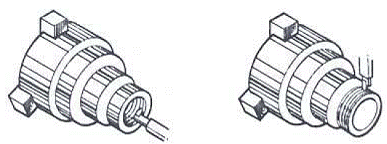

Zona de prelucrare

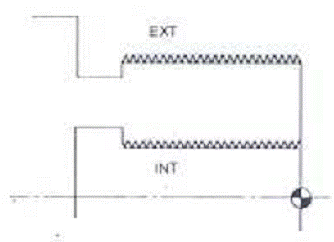

EXT (OUT)

Filet pe suprafata exterioara

INT (IN)

Filet pe suprafata interioara

FTA(EDG)

Filet pe pe fata din dreapta piesei

SPT (BAK)

Filet pe pe fata din stanga piesei

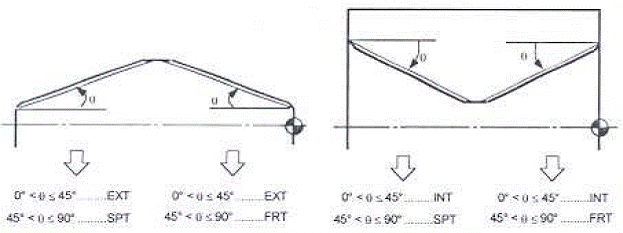

Alegerea filetelor pe suprafese conice se face in felul urmator :

Modul de repartizare a adaosului de prelucrare

#0 ,

Valoarea adaosului de prelucrare scade cu cresterea numarul de treceri

#1,

Valoarea adaosului de prelucrare este constanta

#2 ,

Valoarea adaosului este invers propotionala cu numarul de treceri

Variantele in chenar se pot folosi cand indepartarea adaosului de prelucrare se face alternativ pe cele doua flancuri ale filetului (daca unghiul filetului este mai mare de 30

TESIRE

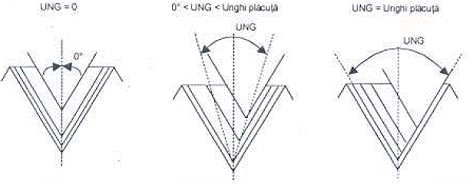

Unghiul tesiturii in punctul de sfarsit al filetului

(CHAMF)

Daca tesitura nu este necesara

Daca tesitura este la 45

Daca tesitura este la 60

PAS FIL (LEAD)

Pasul filetului

UNGHI (ANG)

Unghiul filetului

MULTI

Numarul de inceputuri

INALT (HGT)

Inaltimea filetului (mm)

NUM (NUMBER)

Numarul de treceri

C-SP (V)

Viteza de aschiere (m/min)

ADC (DEPTH)

Adancimea maxima de aschiere (mm)

SCULA ( TOOL)

Numarul sculei utilizate pentru filetare

DEFINIREA CONTURULUI

SPT- X

Punct de start pe axa X

SPT- Z

Punct de start pe axa Z

FPT- X

Punct final  pe axa X

FPT- Z

Punct final  pe axa Z

0Nr.

OPER

TESIRE

PASFIL

UNGHI

MULTI

INALT

NUM

C-SP

SCULA

CAN  INT

SEQ

SPT-X

SPT-Z

FPT-X

FPT-Z

Nr. Crt.

Simbol

Denumire

GRE (DRL)

Operatie de gaurire

Zona de prelucrare

FTA(FCE)

Gaurire pe fata din dreapta piesei

SPT (BAK)

Gaurire pe fata din stanga piesei

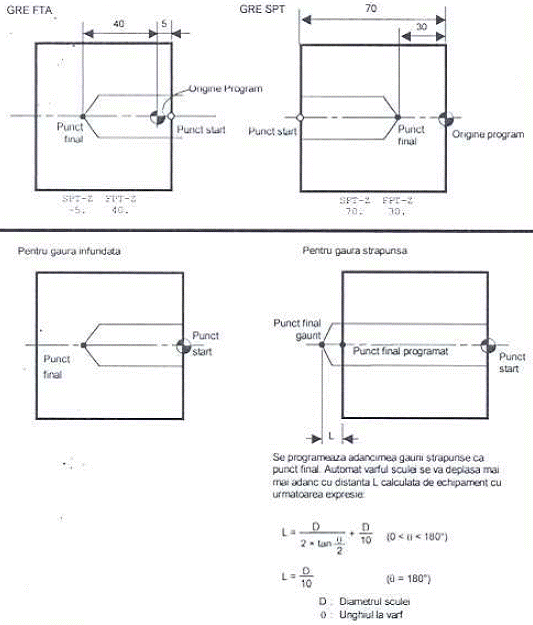

Tipuri de gaurire pentru gauri infundate si gauri strapunse

DIA (DRL-DIA)

Diametrul gaurii ( mm)

ADANC-1 (DEP-1)

Adancimea de aschiere la prima trecere (mm)

ADANC-2 (DEP-2)

Valoarea incrementului cu care se micsoreaza adancimea de aschiere pana la ultima trecere (mm)

ADANC-3 (DEP-3)

Valoarea minima a adancimii de aschiere (mm)

C-SP (V)

Viteza de aschiere (m/min)

AVANS/RT (FEED)

Avansul burghiului (mm/rot)

SPT- Z

Punct de start pe axa Z

FPT- Z

Punct final  pe axa Z

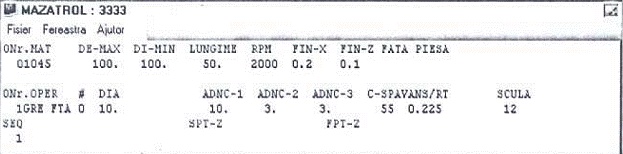

0Nr.

OPER

DIA

ADANC-1

ADANC-2

ADANC-3

C-SP

AVANS/RT

SCULA

GRE  FTA

SEQ

SPT-Z

FPT-Z

Nr. Crt.

Simbol

Denumire

TAR (TAP)

Operatie de gaurire

Zona de prelucrare

FTA(FCE)

Filetare pe fata din dreapta piesei

SPT (BAK)

Filetare pe fata din stanga piesei

DIA-NOM

(NOM-DIA)

Diametrul filetului ( M4, M5   etc. )

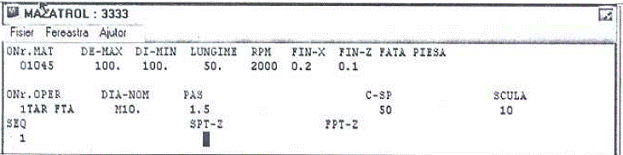

Exemplu :  pentru filet M8 se apasa

PAS (PITCH)

Pasul filetului (mm)

C-SP (V)

Viteza de aschiere (m/min)

SCULA (TOOL)

Numarul sculei utilizate la filetare

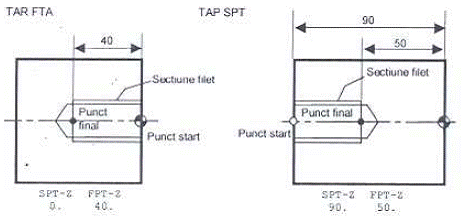

SPT- Z

Punctul de inceput al filetului

FPT- Z

Punctul final al filetului

0nr.

OPER

CONTOR

INTOARCERE

PR. Nr.

CONT

NUM

SHIFT

END

Nr. Crt.

Simbol

Denumire

END

Sfarsit program.

Se apasa tasta meniului END→ Este intodusa pe ultima linie de program

CONTOR (COUNTER)

Realizeaza numarul de piede prelucrate

Se seteaza 1 daca contorizarea este dorita

Se seteaza 0 daca contorizarea nu este dorita

INTOARCERE

(RETURN)

Pozitia la care se intoarce scula dupa prelucrare

0 pentru intoarcerea in pozitia de schimbare scula definita in parametrul P17

1 pentru intoarcerea in pozisia yero masina

2 pentru intoarcerea intr+un punct fix stabillit prin parametrul A5

PR. Nr.

(WK. No.)

Numarul de program pentru executarea unui alt tip de piesa dupa ce este finalizat programul actual

CONT (CONT)

1 daca se doreste executarea unui alt program dupa finalizarea programului in lucru sau continuarea executarii acestuia de un numar de ori nespecificat

0 daca se doreste executarea programului in lucru o data sau de un numar de ori specificat in dreptul NUM

NUM (NUM)

Numarul de repetari pentru programul in lucru

SHIFT (SHIFT)

Mutarea originii programului curent cu o valoare specificata in aceasta eticheta, pentru executarea din aceeasi prindere a mai multor profile de acelasi tip pe o piesa data
