TRANSMISII MECANICE - Alegerea solutiei pentru proiectare

Pentru proiectare se alege sistemul de actionare format din:

ME - TCT - RTC2 - C - ML

a a (1)
Unde:

ME- motor electric asincron trifazat

TCT - transmisie prin curea trapezoidala

RTC2  - redactor de turatie cilindric cu doua trepte

CPM- cuplaj permanent mobil

ML- masina de lucru

Z1, Z2  - roti dintate

Ac1 - angrenaj cilindric

LR  - lagar de rostogolire

I-II - arborii reductorului, arborele I, de intrare respectiv de iesire

"-----"  - flux de putere

RC1,2  - roata de curea

2.1. Stabilirea schemei mecance a sistemului de actionare

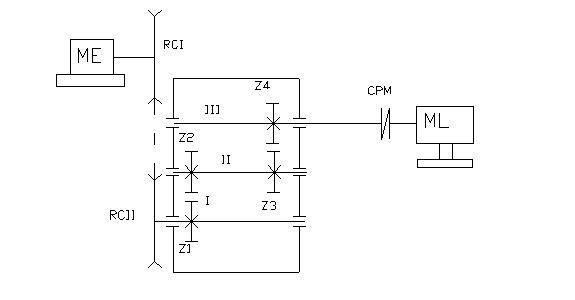

Fig. 1 Schema sistemului de actionare

 Calculul randamentului transmisiei mecanice

Pe baza schemei cinematice din figura randamentul total al transmisiei se determina cu relatia urmatoare:

A  (2)

Unde

- - randamentul transmisiei prin curele trapezoidale

- - randamentul lagarelor de rostogolire, rulmentilor

- - randamentul cuplei dintate

Valori estimative pentru randamentul mecanic al masinilor motoare si masinilor de lucru recomandate

Valori estimative pentru randamentul mecanic caracteristic cuplelor de frecare din structura transmisiilor mecanice

- aleg 0.96

-  aleg 0.98

- aleg 0.97

Rapoarte de transmitere pentru transmisii mecanice elementare

Tabel 1

Repartizarea rapoartelor de transmitere pentru un redactor cu roti cilindrice in doua treapta

Tabel 2

2.2. Alegerea motorului electric

2.3.1 Calculul puterii si turatiei al arborele motorului electric

Puterea la arborele motorului electric se calculeaza conform relatiei;

A  (3)
Turatia la arborele motorului electric( ) se calculeaza cu relatia;

A  (4)
unde:

- raportul de transmitere al curelei(dat prin tema de proiectare). aleg 1

- raportul de transmitere al reductorului(dat prin tema de proiectare).

Alegem un motor asincron trifazat.

Seria unitara de motoare asincrone trifazate cu rotorul in scurt-circuit, de uz general este destinata utilizarilor industriale cele mai diverse fara conditii speciale de mediu, robustete sub aspectul unor parametri de functionare impusi:

-cupluri de pornire marite

-alunecare marita

ASI- motor asincron trifazat cu rotor in scurt circuit in constructie inchisa.

Pe baza datelor obtinute, din cataloagele firmelor producatoare de motoare electrice, sau anexa se alege motorul electric astfel incat parametrii adoptati sa aiba valori apropiate de cele obtinute, chiar cu o rezerva de putere. Se alege motorul cu caracteristicile urmatoare, conform cu tabelul urmator;

Cu noii parametrii adoptati  se va calcula raportul de transmitere rezultat , se calculeaza eroarea si aceasta trebuie sa satisfaca relatia urmatoare;

A  (5)

Dimensiunile de gabarit ale motoarelor asincrone cu rotorul in scurcircuit, din seria unitara, constructie cu talpi.

P_ML=0.6η_TCT=0,96

n_ML=270  η_LR=0,98

i_RTC1=18 η_CD=0,96

i_TCT=2

Din STAS se mai sus obtinem urmatoarele valori pentru puterea motorului si avem caracteristicile:

2.3.Determinarea parametrilor principali la nivelul arborilor

Dupa repartizarea rapoartelor de transmitere pe treptele de reducere, se determina turatiile arborilor. Se foloseste relatia de definitie a raportului de transmitere;

A  (6)
Corespunzator fiecarui arbore al reductorului turatiile se exprima astfel;

  (7)

Tinand seama de pierderile de putere, implicit de randamentele cuplelor de frecare, rezulta puterile pe fiecare arbore al reductorului;

a.  (9)

Cunoscand turatia si puterea pe fiecare arbore, se pot determina momentele de torsiune folosind relatiile;

  A (10)
