Desen

Qdidactic » bani & cariera » constructii » desen
Sa realizeze desene 2D carora sa le confere proprietati de modele 3D

Sa realizeze desene 2D carora sa le confere proprietati de modele 3D

Modele 21/2 D. Comenzile ELEV si THICKNESS

Atunci cand realizam desene in plan (2D), valoarea coordonatei Z, desi nu e precizata, este considerata 0.

Alegerea unei valori diferite de zero pentru aceasta variabila, va avea ca efect desenarea tot intr-un plan, dar situat la inaltinea Z fata de planul initial cand Z era egal cu 0.

Valoarea coordonatei Z este fixata printr-o variabila numita ELEVATION.

Comanda ELEV stabileste elevatia si grosimea obiectelor ce urmeaza a fi desenate.

Command: elev

Specify new default elevation <0.0000>: (se scrie o valoare pentru noul nivel)

Specify new default thickness <0.0000>: (se scrie o valoare pentru noua grosime)

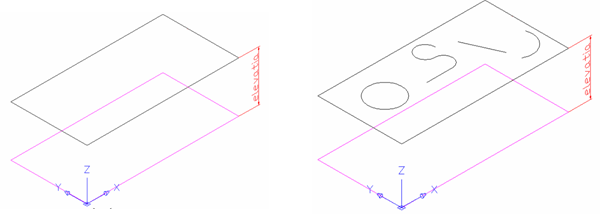

In exemplul de mai sus am desenat obiectele (cerc, polilinie, linie, arc) in plan, dar la o anumita inaltime (elevation) fat de planul xOy

Comanda THICKNESS stabileste grosimea obiectelor ce urmeaza a fi desenate

Command: thickness

Enter new value for THICKNESS <0.0000>: (se scrie o valoare pentru noua grosime)

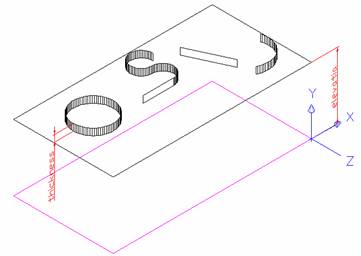

In exemplul de mai sus am fixat o grosime (thickness) obiectelor plane desenate anterior.
