Alimentatori seria PS



Alimentatori seria PS


Alimentatori seria PS


Descriere

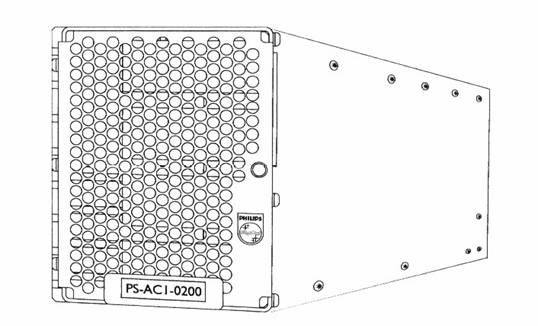

Fig.24 Alimentator seria PS

PS/AC primesc energia electrica de la retea



Exista si PS/DC, care o primesc in curent continuu

Alimentatorii PS/AC si PS/DC dau 200 W c.c., suficient pentru un sertar cu 7 module de emitatori, receptori sau amplificatory.

Sertarul DT accepta si alimentarea de rezerva. Rezervarea este “calda”. La caderea unitatii de lucru sistemul de supraveghiere arata alarma.

V. si Sertarul de alimentare rezervata pag.301


Carcasa, de aluminiu turnat, dirijeaza aerul cald afara din modul si din rama. In fata are un panou cu gaurele pentru primirea aerului ambiant.

Fiecare modul contine o placa cu circuite principale, care creeaza tensiunile de 24 V, +5V si -5 V c.c., si o placa de interfata cu reteaua, care asigura izolatia si semnalizarea de stare a modulului.

Conectorii de c.c. de iesire si cei de interfata intra direct in conectorii din spate ai sertarului. Pentru cordonul de retea este un conector CEI standard, pe 110 V sau 220 V c.a. Blocul de intrare in c.c. primeste -48 V sau +24 V (v.pag.83)


Denumirea variantei

Alimentatorii PS sunt procurabili in 4 variante:PS/AC1-0200-110 V, PS/AC2-0200-220 V, PS/DC1-0200-048V si PS/DC-0200-024V    (0200=200W)

Unitatile marcate cu CE necesita un filtru exterior ca sa se incadreze in conditiile CENELEC (filtrul se livreaza cu comanda)

Alimentatorii RPS (v.pag.301) au R dupa 0200 (-0200R-)


Indicatori si conectori

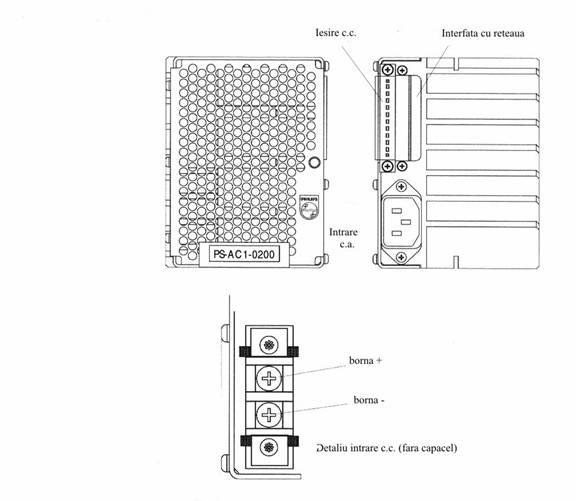

Fig.25 Conectori de intrare

Depind de varianta


LED verde: alimentatorul da +24, +5 si -5 V

Iesire c.c. regleta cu 10 pozitii                        Interfata retea; conector de muchie;

Intrare c.a. conector CEI 110/220 V               scoate informatiile de stare a modulului

Intrare c.c. bloc cu 2 borne


Descriere functionala

Alimentatorul PS contine doua placi cu circuite (v.fig 26).

•placa principala – stabilizare, generare c.c., filtrare

•placa de interfata cu reteaua – supraveghierea starii

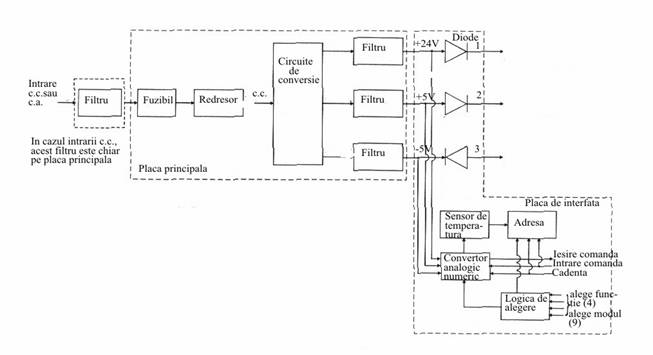

Fig.26 Functiile alimentarii



Filtrul de conector CEI (varianta de c.a.):

Intrarea de c.a. trece printr-un conector CEI standard care o filtreaza inainte de a atinge placa principala (conditie de compatibilitate electromagnetica).

Filtrul de imunitate electromagnetica (EMI):

Pentru instalatiile de 220 V care respecta CENELEC trebuie inserat filtrul EMI care pune la masa radiofrecventa culeasa de circuitele electrice. Acestea se introduce direct in alimentator. Se livreaza odata cu alimentatorul (v.fig.27)

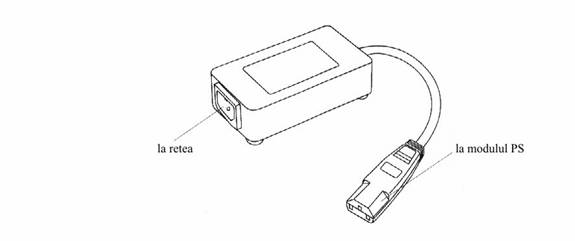

Fig.27 Filtrul EMI


Blocul de intrare in c.c. (la variantele in c.c.):

Blocul intra prin doua borne, de aici tensiunea ajunge la placa principala, unde este filtrate.

Siguranta:

Protejeaza alimentatorul contra scurtcircuitului in sarcina care poate produce un incendiu. Nu este accesibila utilizatorului.

Redresor (varianta in c.a.):

Redresorul obtine, din c.a., o tensiune c.c.nominala de 300 V si o transmite la trei module separate.

Redresor (varianta in c.c.):


Redresorul alimentat in c.c. are rostul sa impiedice curentul sa se intoarca spre sursa.

Circuitele de conversie:

Produc cele trei tensiuni continue (+24,5 V, + 5,5 V, - 5,5 V)

Filtrele (la fel c.c. si c.a.):

Tensiunile continue produse sunt filtrate fiecare separate

Condensatorii de trecere (la fel c.c. si c.a.):

Iesirea filtrelor este dusa spre diodele de orientare de pe placa de interfata prin cate un condensator de trecere.

Diodele de orientare (la fel c.c. si c.a.):

Intr-un alimentator rezervat, diodele impiedica trecerea puterii de la unitarea de rezerva in cea principala scurtcircuitata si scoasa din uz. Dupa ce trec prin aceste diode,tensiunile c.a. ies din modul printr-un conector cu 10 pozitii de pe panoul din spate al modulului, iar de aici,prin cablajul sertarului sunt conduse la celelalte module.

Circuitele de supraveghiere de stare (la fel c.c. si c.a.):

In paralel cu diodele, tensiunile create sunt duse la un convertor analogic, un sensor de temperature, o logica de alegere si una de adresa. Aceste circuite supraveghiaza temperatura din modul si tensiunile furnizate. Semnalele date de ele si comenzile primate trec prin conectorul de interfata cu reteaua (NIC).


Instalare

Isosceles Triangle: !


Atentie inainate de a incepe!


-a nu se perturba modulele deja instalate si mai ales fibrele conectate la

ele

-a nu se rasuci, indoi sau agata vreo fibra



A nu se deschide capacul modulului cand acesta este in sertar si

primeste alimentare electrica. Pericol de electrocutare, 300 V c.c.

Modulul alimentator nu are piese inlocuibile de catre utilizator.



Cand se introduce si se scoate un modul din sertar, atentie sa nu se

atinga fibrele optice ale celorlalte.



Alocarea spatiului

Alimentatorul sertarului ocupa locurile 1 si 2.

Alimentatorul de rezerva, daca exista, ocupa locurile 3 si 4 dupa scoaterea conectorilor de r.f. (v.pag.81)

Scule si echipament

•Alimentator seria PS – cu cordon

•Filtru de perturbatii (numai la alimentatorul de 220 V c.a.)

•Sertar Dt

•Alimentator seria PS (de rezerva)

•Surubelnita Philips (necesara numai cand modulele sunt de c.c. sau este unul de rezerva)

A se verifica daca tipul se potriveste cu sursa electrica disponibila ( c.c./c.a., tensiune)


Instalarea unui singur modul

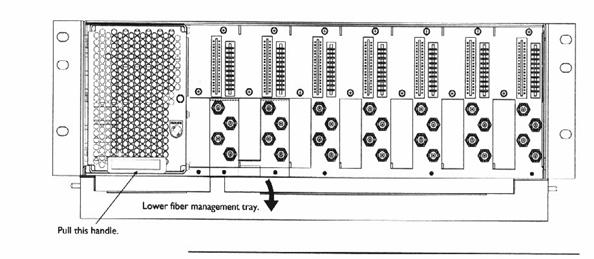

1.Se trage cu putere in jos jghiabul cu fibre optice; bilele cu resorturi de pe laturi se desprind din adancurile sertarului.

2.Se introduce alimentatorul asa ca lamelele pentru lacasurile 1 si 2 sa se potriveasca in carcasa alimentatorului (v.fig.28)

3.Se impinge modulul in lacas cat intra, pentru a asigura facerea conexiunilor la reglete

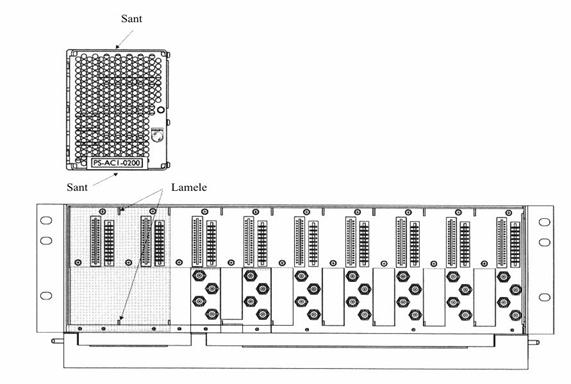

Fig.28 Instalarea alimentatorului

Lamelele de pe sertar se aliniaza cu santurile de pe modul


4.Daca trebuie instalat si al doilea alimentator, v.pag.81.



5.Se aduce la loc jghiabul pana ce bilele intra la locurile lor

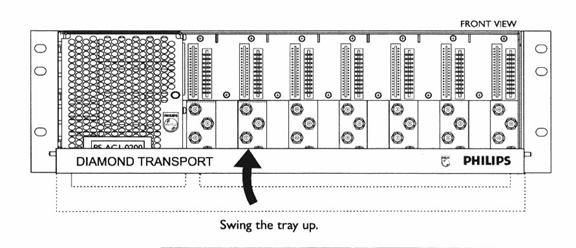

Fig.29 Jghiabul pentru fibre

In pozitia inchisa se imbina cu sertarul


6.Daca alimentarea este de 220 V c.a., pentru respectarea prescriptiilor CEI se insereaza filtrul intre cordon si intrarea in modul.

7.Se pune la priza


Scoaterea conectorilor de r.f. pentru a pune un al doilea alimentator

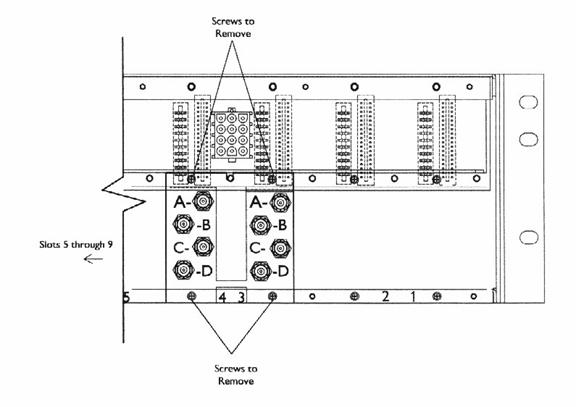

1.Se identifica pe spatele sertarului si se scot cele 4 suruburi care tin placa cu conectorii locasurilor 3 si 4

2.Se scoate placa de pe sertar

Dupa scoaterea ei se poate introduce modulul, ca in pag.79




Fig.30 Instalarea alimentatorului de rezerva  (vedere din spate



Legarea la retea

Fiecare modul de alimentare se livreaza cu cordon de retea.

1.Daca nu se insereaza filtrul cerut de CEI (v.pag.80), se baga stekerul pentru 3 lamele in soclul de pe modul.

Daca trebuie introdus si filtrul,

a) filtrul se introduce cu fisa mama in soclul de pe modul

b)se baga stekerul mama al cordonului in soclul (cu 3 lamele) de pe modul

2.Apoi se pune cordonul la priza

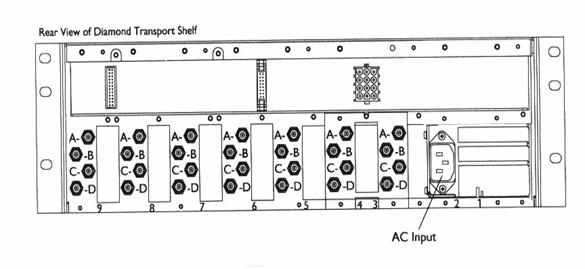

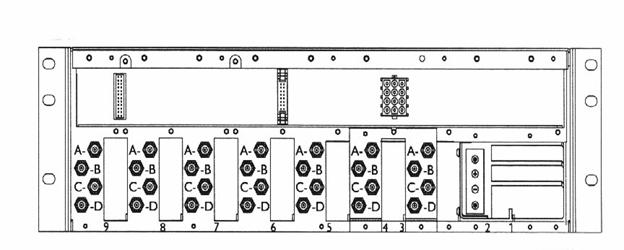

Fig.31 Panoul spate al sertarului DT


Legarea la sursa de c.c.

Modulul PS pentru c.c. are pe spate un bloc terminal acoperit cu un capacel de plastic.

1.Se scoate capacelul strangandu-l de laturi si tragand.

2.Se slabesc suruburile marcate cu + si – si se leaga la ele firele de la sursa de c.c.


Alimentare de la-48V Alimentare de la +24V

+ pamant 24 V c.c.

- 48 V c.c. pamant


3.Se strang la loc suruburile marcate + si –

4.Se aplica peste ele capacelul



Fig.32 Bloc terminal de c.c. Vedere din spate

Capacelul este scos. Se vad + si –


Verificarea

Alimentatorul nu are buton de pornire-oprire. Pus in priza, functioneaza.


Daca becul verde de pe panoul din fata lumineaza, cele 3 tensiuni date de alimentator exista. Daca nu se cheama centrul de asistenta Philips.

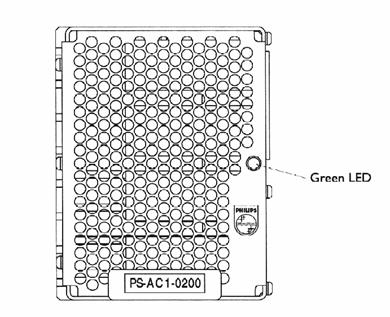

Fig.33. Indicator de iesire pe modulul PS

Daca LED-ul verde lumineaza, toate cele 3 tensiuni c.c. sunt furnizate.


Scoaterea alimentatorului

1.Se scoate din priza/se desface legatura cu sursa de energie

Isosceles Triangle: !


Atentie! Sa nu se deranjeze fibrele din jgheab


2.Se trage puternic jghiabul in jos, ca bilele sa se elibereze din adanciturile de pe sertar.

3.Se trage de manerul modulului ca sa iasa afara.

4.Dupa ce modulul a fost scos, se aduce jghiabul la loc pana ce bilele intra in adancituri.




Fig.34 Scoaterea alimentatorului

Se trage manerul de pe fata modulului


Specificatii            Obs. PS/AC PS/DC unitati


Tensiuni de intrare

PS/AC 1-0200-110 V                                       90…128 - V c.c.

“ 2-0200-240 V (a) 180…256 - V c.c.

PS/DC 1-0200-048 V - -42…-56 V c.c.

“ 2-0200-024 V - +21…+28 V c.c.

Limita curent de intrare                                     5(AC1) 6,2 (DC1) A

2,5 (AC2) 13,0(DC2) A

Specificatii Obs. PS/AC PS/DC unitati


Componenta alternative si zgomot,v-v                     - 140 mV

Conector                                                                CEI,fisa bloc terminal

Iesirile sunt stabilizate

Tensiuni de iesire (± 0,5 V c.c.) +24V, 6 A; +5 V, 4 A; -5V, 7A

Conector de iesire                                                                       reglata 10 pozitii

Conector de iesire interfata retea(NIC)                                       reglata pe muchie

Indicator de putere                                                                             LED

Componenta alternative si zgomot, v-v                                   100 mV

Randament (tipic)                                                                                 77 %

Interfata de stare

Comunicatii          SPI protocol serie

Adresa numerica                            (b)

Alimentare                                                                           de la omnibus +24V si +5V pe sertar

Functii supraveghiate: (plaja si rezolutia   (c)

+24 V c.c. 0…30V (0,03 V)

+5,5 V c.c. 0…10 V (0,01 V)

-5,5 V c.c -10…+5 V *(0,015 V)

temperatura in modul 0…100sC

precizie tensiune ± 1%

precizie temperatura ± 2sC

temperaturi de lucru v.pag.29

temperaturi de depozitare -40sC…+50sC

Compatibilitate/susceptibilitate electromagnetica cf.cEI 728-1

Securitate in munca cf. CEI 65

Protectie descarcari electrice cf.CEI 02-2 8 kW

Dimensiuni 12,1 x 9,5 x 33 cm

Greutate 2,9 kg

Protectie                                                                                                   CEI 529

Soc, Vibratii       cf.CEI 68-2-36/-6/-29


Obs.    a) In comanda se va indica tipul de cordon

b)Fiecare componenta are o adresa numerica pentru identificare in telesupraveghiere

c)Inainte de diodele de orientare
