Alimentatorul separat CW-1093



Alimentatorul separat CW-1093


Alimentatorul separat CW-1093

Folosite independent, aparatele din seria CW-1000 pot fi alimentate din alimentatori montati pe spatele lor. Acestia pot alimenta si mai mult decat un aparat cu consum mic.

Date tehnice

Date de iesire

Tensiunea de iesire +15,5V . 14,7 V, scazand cu sarcina max.1,2 A continuu

Curentul de incarcare max.1,2 A continuu

max.1,5 A timp de 20 minute

Perioada de scurt circuit nelimitata

Componenta alternativa si max.50 mVv-v pe 75 ohmi pana la 20 MHz

zgomot la iesire

Date despre retea

Tensiunea de retea 230V +10 -15% 50 sau 60 Hz

Consum max.35 VA

Siguranta pe curentul de pornire max.4A, nerepetabila



Date generale

Conector de iesire tip special CW-1000

Dimensiuni 300x40x55 mm

Masa cca.1,2 kg

Securitate


Alimentatorul CW-1093 apartine clasei II de protectie la soc electric conform standardelor

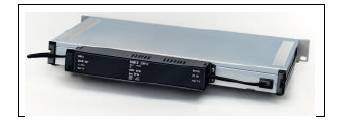

CW-1093 montat pe spatele unui aparat

Conditii ambientale si date generale

Unitatile din seria CW-1000 se livreaza separat sau In configuratie de sistem. Ambalajul este ecologic.

Cerinte climatice:

Temperatura de lucru pentru respectarea specificatiilor +10 . +35C

Pentru ramanere in functie 0 . 40C

Temperatura de depozitare -25C . +45C

Cele mai multe unitati sunt sertare CW-1000 tip, inalte de 1 modul, prevazute cu manere; dimensiunile sunt:

483 mm(19) x 44 mm(1 modul) x 330 mm (fara manere, 13)

Sertarele au socluri duble pentru cordoane de alimentare si pe panoul frontal, si pe cel din spate; prin acestia unitatile pot fi conectate in paralel mai multe pe un alimentator.

Pentru functionare pe masa, sertarul poate fi prevazut cu picioruse.

Informatiile despre racirea fortata (optionala) se gasesc in Ghidul de organizare a sistemului (System Planning Guide) v.sfarsitul brosurii.


Consumul de curent

Curentul total absorbit de un cap de retea si repartitia lui pe module alimentatoare se poat calcula din tabelul de mai jos:

Consum de curent in capul de retea CW-1000

Nr.

Denumirea unitatii

Simbol

Nr.buc.

Curent(A)

Sub-

total(A)


Procesor TV satelit

CW-117





Procesor TV antena

CW-1126,CW-1126





Procesor TV antena



CW-1127





Modulator TV

CW-1157





Demodulator TV

CW-1161





Procesor sunet m.f.

CW-1031,CW-1032





Procesor sunet m.f. antena

CW-1041,CW-1042





Procesor sunet satelit

CW-1037,CW-1038





Combinor activ

CW-1076,CW-1077





Distribuitor in f.i. satelit

CW-1052





LNB si preamplif.exterior






Programator

CW-3081





Transcodor PAL-SECAM

CW-3587





Comutator video

CW-3586




Total curent:
