Semne conventionale pentru relee si sisteme de protectie prin relee

Semnele conventionale pentru reprezentarea releelor de protectie, precum si a sistemelor de protectie prin relee sunt stabilite de STAS 1590/8-71.

• In schemele de principiu ale protectiilor, releele se reprezinta printr-un patrat, avand deasupra un semicerc (fig. 3. 1.). Patratul simbolizeaza elementul sensibil al releului; in partea inferioara a acestuia se reprezinta legaturile la circuitele care alimenteaza bobina releului respectiv. Semicercul simbolizeaza elementul mobil al releului, cu contactele acestuia. De aceea, in interiorul semicercului se reprezinta toate contactele releului.

Contactele se reprezinta in pozitie de repaus, adica in situatia cand bobina (sau bobinele) releului nu sunt alimentate. Astfel spus, pozitia normala a contactelor este pozitia pe care ocupa acestea atunci cand releul se afla in magazin de aparate.

In fig. 3. 2. este reprezentat simbolul unui releu intermediar, avand doua contacte normal deschise (contactele 1 si 2) si doua contacte normal inchise (contactele 3 si 4).

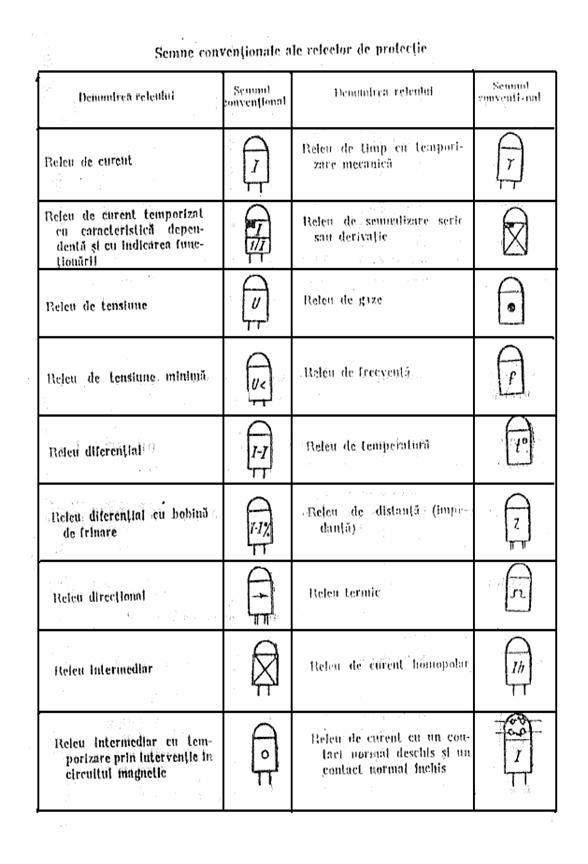

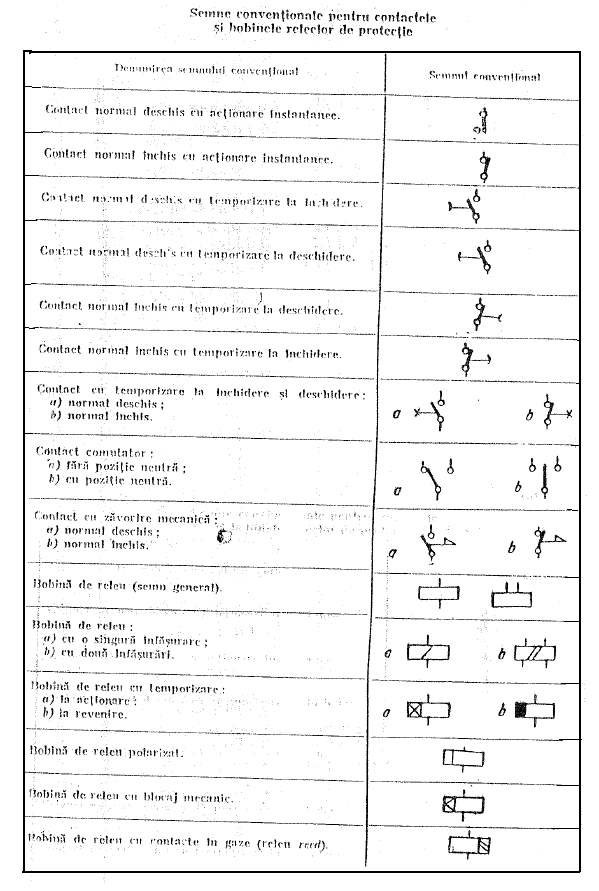

In tabela 3.1. se prezinta semnele conventionale ale releelor de protectie (conform STAS 1590/8-71), iar in tabela 3.2. sunt grupate semnele conventionale pentru contactele si bobinele releelor de protectie (conform STAS 1590/6-71 si 1590/8-71).

La reprezentarea in schemele detaliate, bornele se deseneaza sub forma unor cercuri in care se noteaza cifrele de numerotate (sau marcarea) a acestora.

Reprezentarea conectarii in circuit a contactelor se face astfel incat parcurgerea circuitului de la comanda la executie se face de la stanga la dreapta (sau de sus in jos)

• In tabela 3. 3. sunt prezentate cateva din semnele conventionale pentru sisteme de protectie prin relee, mai des folosite. Prin sistem de protectie se intelege combinatie de relee care au scopul de a asigura protectia completa in potriva unor anumite defecte sau regimuri anormale de functionare.
