Amplificatoare audio cu circuite integrate



Amplificatoare audio cu circuite integrate


Amplificatoare audio cu circuite integrate


Pentru a asculta o sursa audio (calculator/tuner/desck, CD, etc) este necasara o 'statie', adica un amplificator audio.

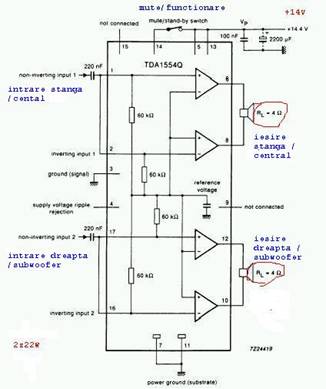

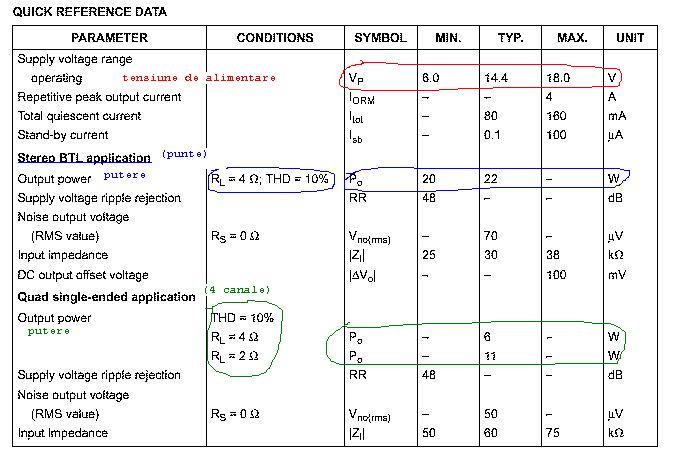

Pentru inceput, prezint un circuit integrat Philips TDA 1554Q (pe care l-am mai prezentat si la Audio pe PC).



Desi eu am realizat partea de amplificator - varianta in punte (2x22W), compusa din circuitul integrat TDA1554Q, 2 condensatori pe intrari, radiator (de la o sursa de calculator) 'in aer', adica asa:

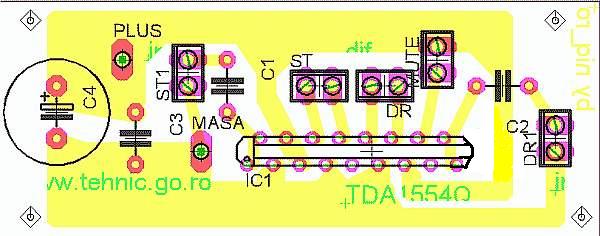

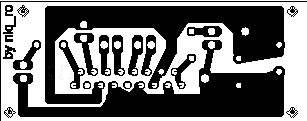

prezint si o varianta de cablaj:

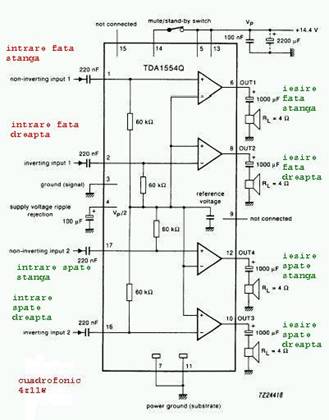

Un cablaj, pentru varianta cuadrofonica (4x11W), poate fi realizat, astfel:

Cu 2 integrate TDA1554Q putem realiza un amplificator 5+1:
- unul pentru fata (2x6/11W) si spate (2x6/11W)
- celalalt pentru central (22W) si subwoofer (22W).

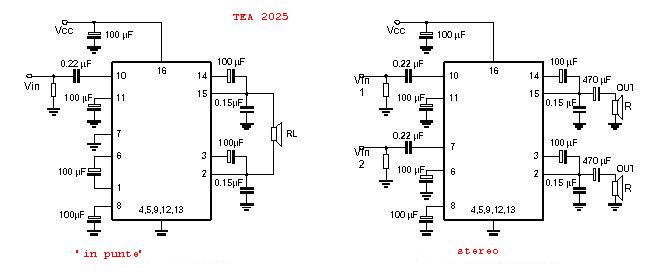

In continuare, prezint circuitul integrat TEA 2025 de 2x2W (sau 1x5W), care echipeaza multe placi se sunet (inclusiv cele cu cipset-uri Yamaha):

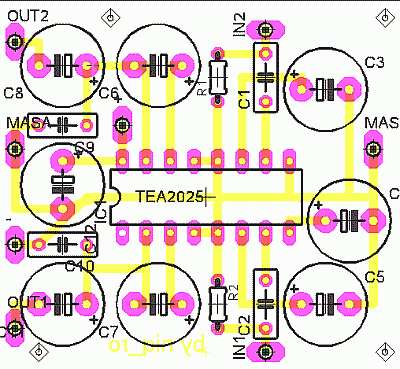

..pentru varianta stereo, cablajul si modul de amplasare al componentelor este:

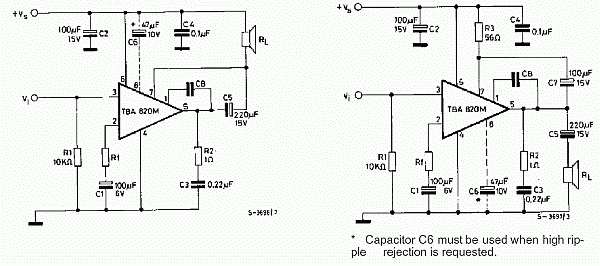

Alt circuit integrat de mica putere este si TBA 820 (1W):

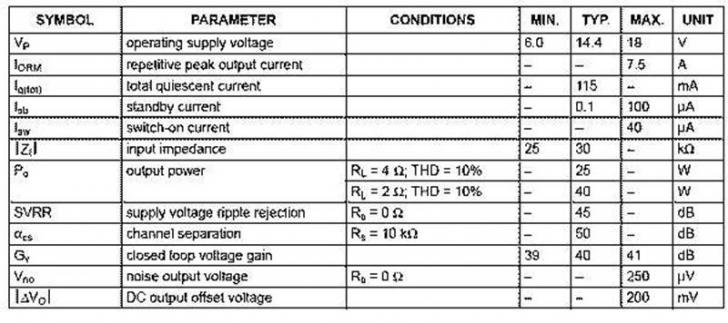

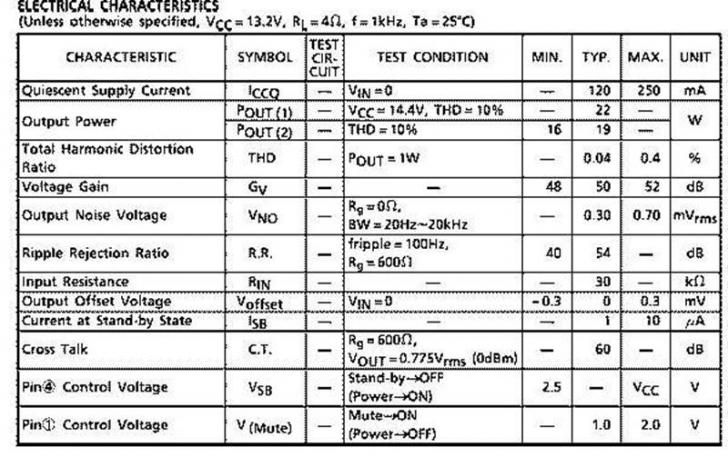

Circuitul integrat TA 8210H produs de Toshiba, compatibil cu KIA 6210AH produs de KEC, are urmatoarele caracteristici:

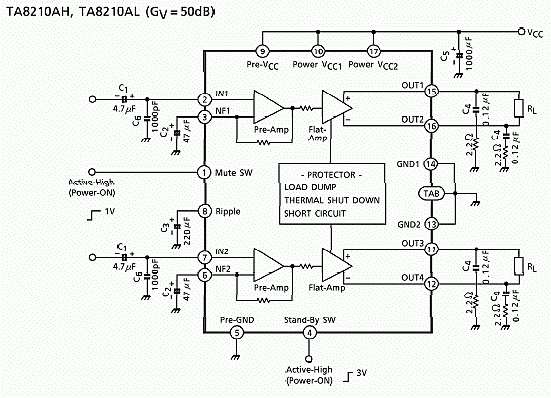

..schema de aplicatie este urmatoarea:

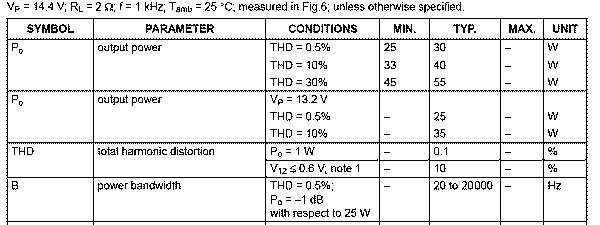

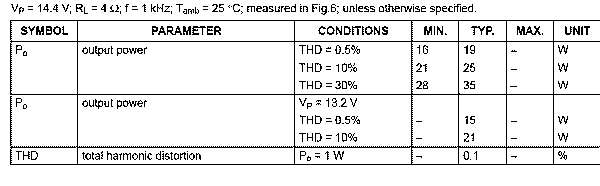

Circuitul integrat TDA 8560 produs de Philips, are urmatoarele caracteristici:

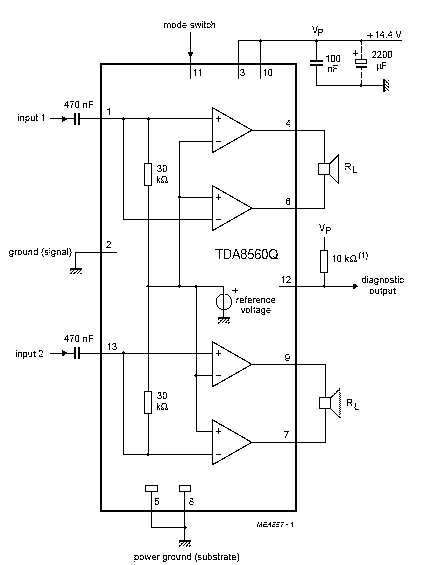

Schema tipica de aplicatie este:

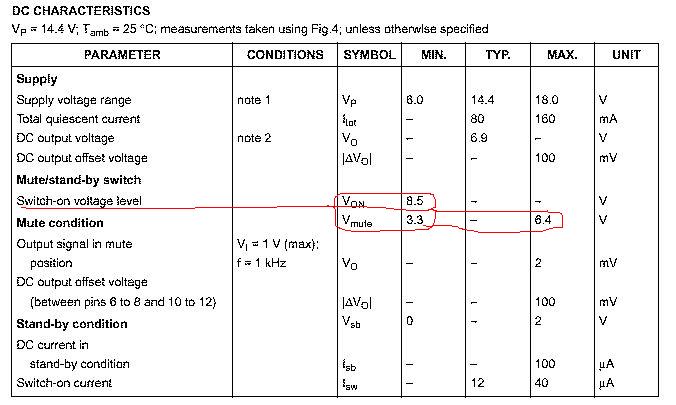

..iar comanda mute/stand-by (asigura si intarziere la pornire):

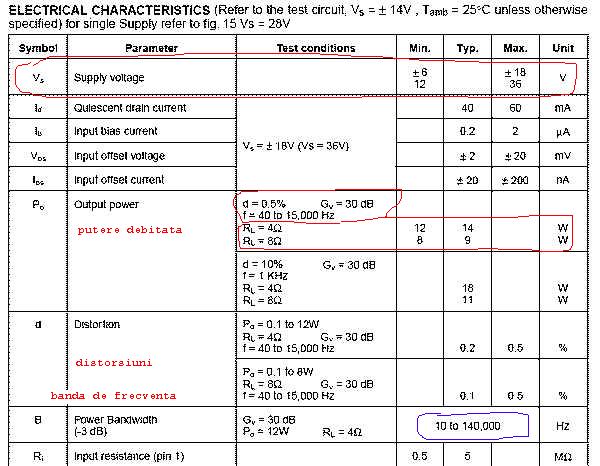

Un alt integrat, destul de raspandit in amplificatoare, este TDA 2030; la o alimentare cu +/-14V sau 28V o putere de 12W pe sarcina de 4 ohm sau 8W la 8 ohm.

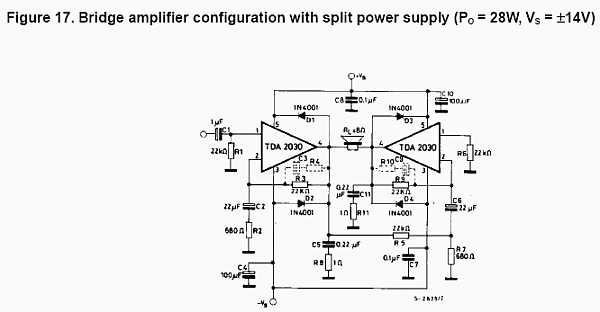

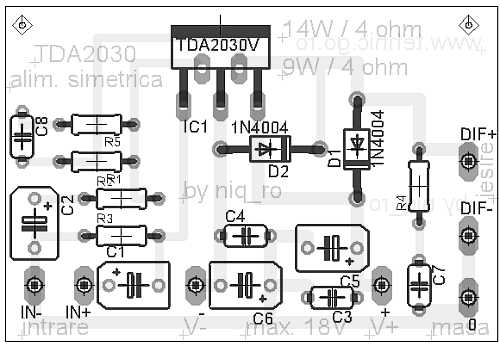

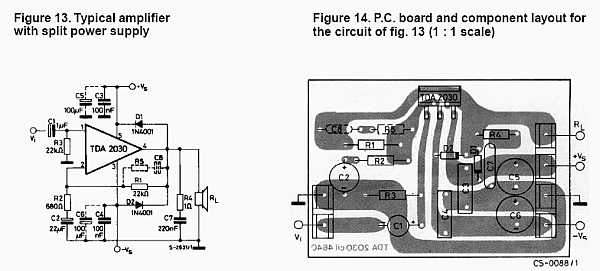

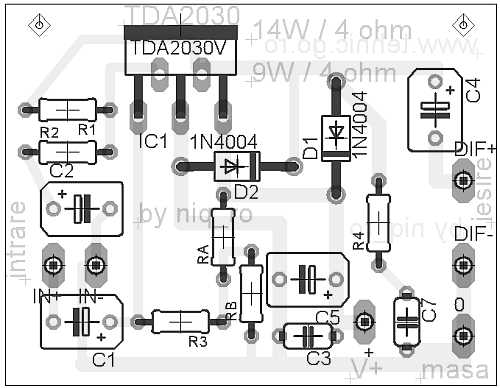

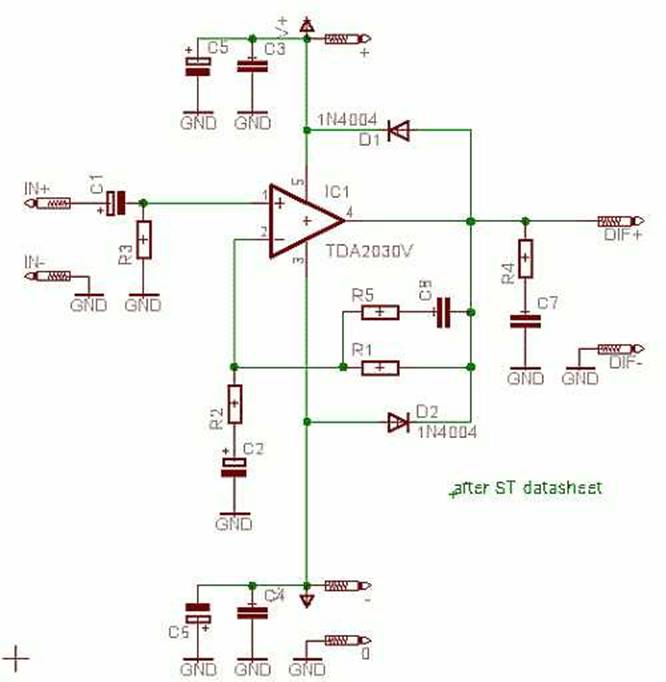

Schema si cablaj realizat de mine in EAGLE, pentru alimentare simetrica (+ - si masa):




AICI - cablaj la scara 1:1

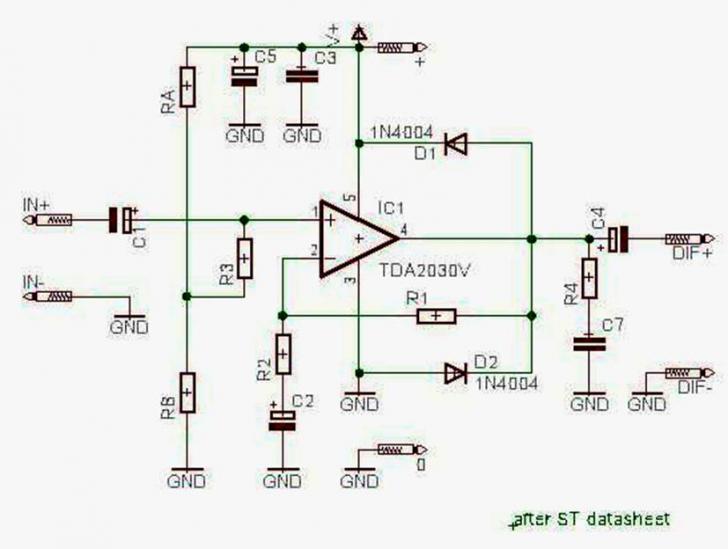

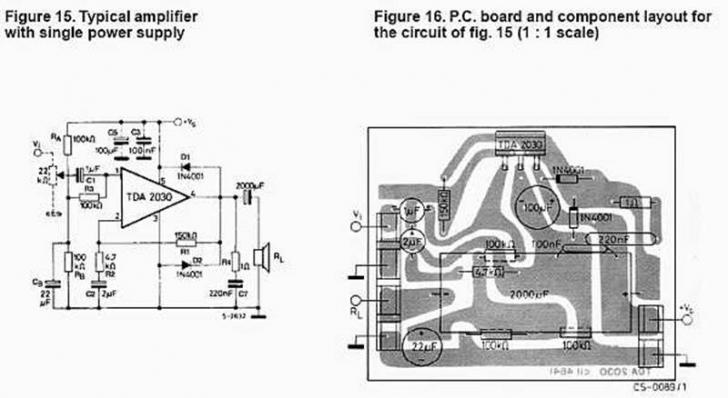

Schema si cablaj realizat de mine in EAGLE, pentru alimentare asimetrica (+ si masa):




AICI - cablaj la scara 1:1

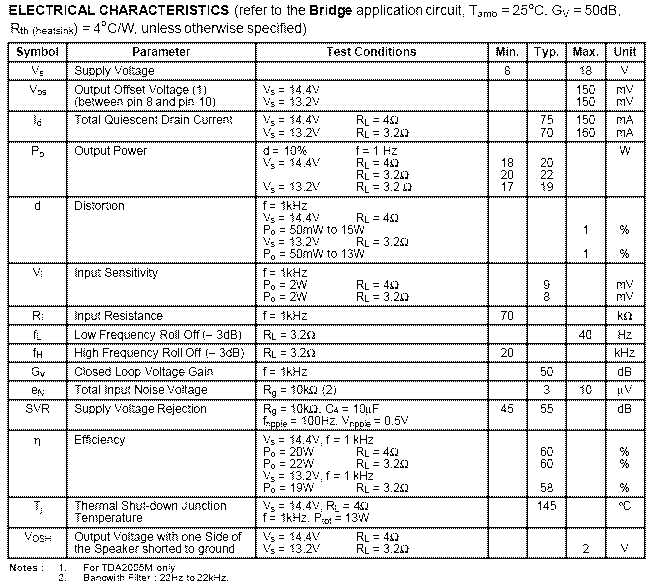

In multe din casetofoanele auto s-a folosit si inca se foloseste integratul TDA 2005, care are urmatoarele caracteristici, la configuratia in punte:

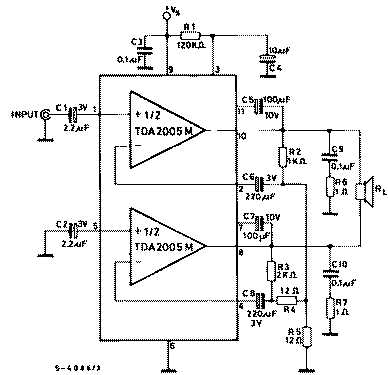

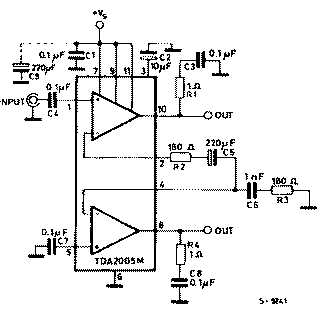

..schema 'in punte' (bridge) este:

sau asta (cu mai putine componente):

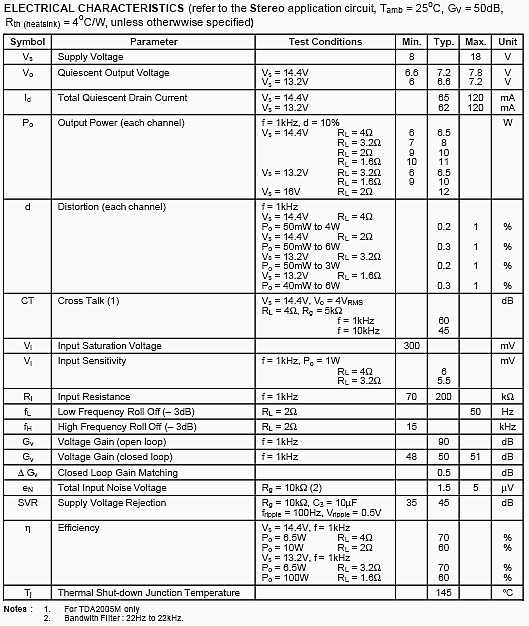

Pentru configuratia stereo, caracteristicile sunt:

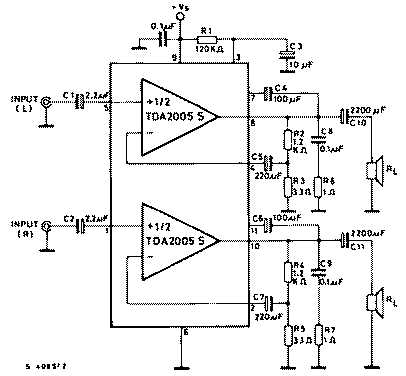

iar schema:

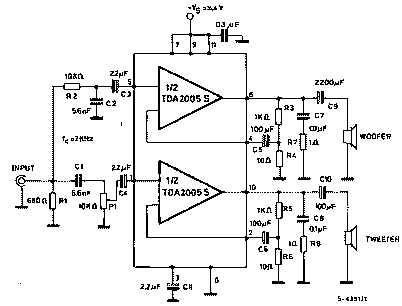

O boxa activa poate fi realiziata astfel:

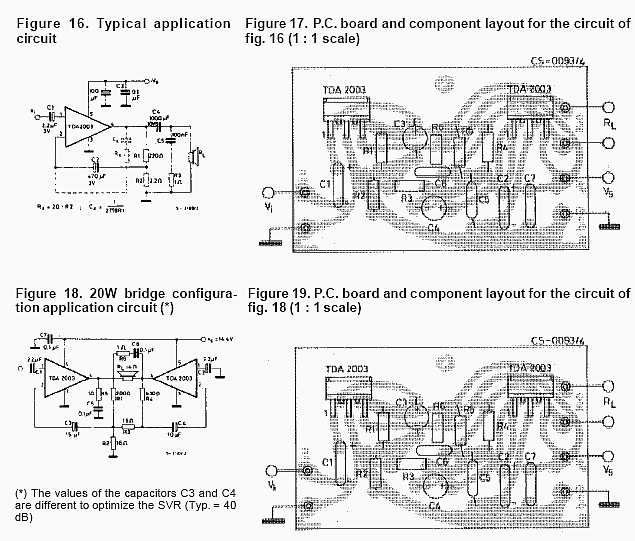

Alt integrat des intalnit in casetofoanele auto este TDA 2003, care poate fi folosit in urmatoarele configuratii:

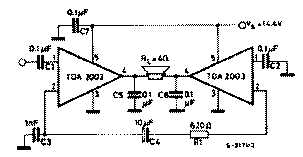

O varianta simplificata de configurare in punte este:

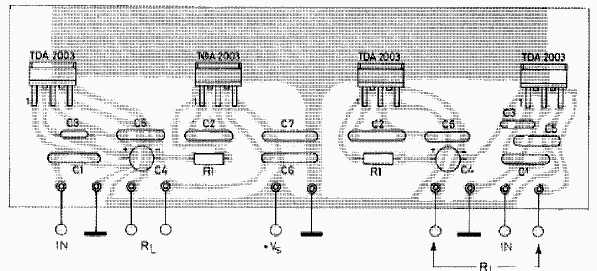

iar cablajul si modul de montare al pieselor pentru aceasta configuratie, in punte si stereo:
