Amplificatori seria AMP



Amplificatori seria AMP


Amplificatori seria AMP


Descrierea echipamentulu

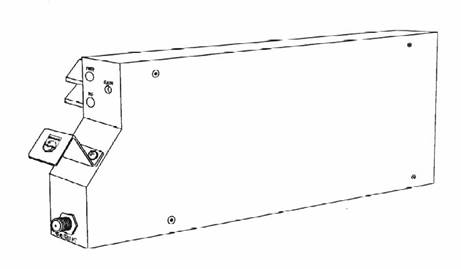

Fig.80 Amplificator seria DT AMP

Amplificatorii modulari DT AMP pentru cap de retea amplifica sensul principal (DT 815-AMP) sau secundar (DT 215-AMP)


Sunt amplificatori de r.f. de banda larga utili la capetele de retea si in nodurile electro-optice. Ocupa un lacas in sertarul DT.

DT-815-AMP, pentru sensul principal, are banda 45-862 MHz

DT-215-AMP, pentru sensul de intoarcere,are banda 5-200 MHz


Carcasa : de aluminiu turnat, cu acelasi mod de aerisire brevetat ca si celelalte module. Intrari de r.f.prin conectori de r.f. tip G. Semnalele de c.c. intra printr-un conductor cu 10 contacte; toate intrarile prin spate.

Fiecare modul are un atenuator variabil PIN; reglabil manual, si un amplificator hibrid de un singur etaj.

Pe panoul frontal sunt doua LED-uri si un punct de masura, precum si reglajul de nivel de iesire.



Denumire: DT 815 AMP


Amplificare in dB

Frecventa max.in sute de MHz

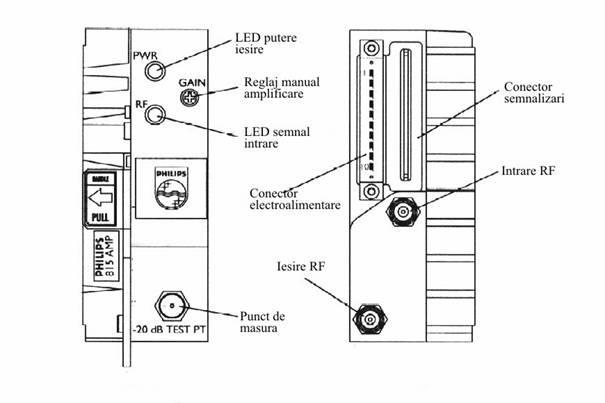

Fig.81 Indicatori, comenzi, conexiuni la AMP



Comenzi, indicatori, conectori

Inscriptie Descriere

Panou frontal

PWR LED putere iesire. Verde cand este iesire normala

RF LED intrare r.f. Verde cand nivelul de intrare depaseste un anu-

Mit prag.

GAIN Potentiometru de reglaj al amplificarii.Atenuare maxima 5 dB

-20 dB TEST PT Punct de masura cu conector F, accepta RG-59.

20 dB sub valoarea reala.

Panou din spate

Conector electro- Conector cu 10 contacte.Da tensiuni c.c. la componentele active.

alimentare

Conector de semna- Conector tip muchie. Transmite semnalele de supraveghiere si

Le de comanda comanda la circuitele sertarului.

Mufe de r.f. intrare Mufe tip G.

Si iesire


Descriere functionala

Schema amplificatorului este:

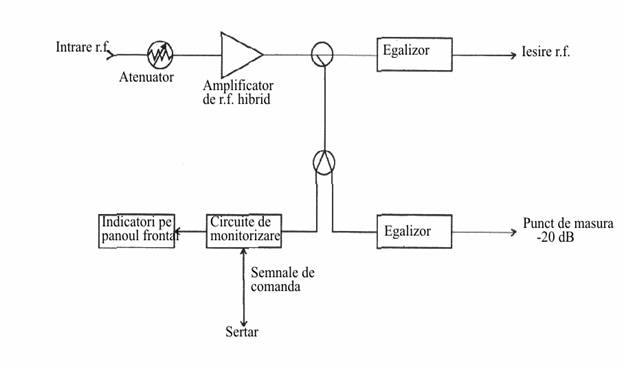

Fig.82 Schema bloc



Semnalele de radiofrecventa

Poarta de intrare primeste semnalul slab de radiofrecventa (in spatele modulului)

Semnalul de r.f. trece apoi printr-un atenuator variabil, reglat manual de pe panoul frontal. Atenuare totala: min.5 dB.

Amplificatorul este un hibrid.

Semnalul amplificat trece printr-un cuplor directiv care preia o mica parte din putere, o separa printr-un repartitor cu doua iesiri si o trimite parte la punctul de masura (1:100 din putere) parte la indicatorul de pe panoul frontal. Iesirea principala din cuplorul directiv, trecuta printr-un egalizor, este livrata la iesirea de r.f.

Egalizorii corecteaza in aceeasi masura caracteristica amplitudine-frecventa si pe iesirea principala, si pe iesirea la punctul de masura, ca sa fie in limitele de linearitate permise.

Semnalul trimis spre panoul frontal trece prin niste circuite de monitorizare unde converg informatiile despre prezenta semnalului la intrare (peste un prag prestabilit), despre prezenta electroalimentarii in modul (de la sertar) si cele de identificare a modulului pentru sistemul de telesupraveghiere pe elemente ale sistemului. Pe de o parte sunt comandate LED-urile de pe panoul frontal, pe de alta parte toate informatiile sunt transmise prin sertar la sistemul de telesupraveghiere al retelei printr-o placuta interfata (NIC) optionala.

Informatiile provenite din circuitele de monitorizare sunt conduse spre sistemul de telesupraveghiere pe elemente (EMS).Pe aceeasi cale vin spre modul semnale de comanda.

Instalare

Isosceles Triangle: !

Atentie!

Verificarea si instalarea necesita personal de specialitate.

Inainte de a incepe se citesc instructiunile. Atentie sa nu fie perturbate mo-

dulele instalate anterior in sertar si sa nu se indoaie, suceasca sau agate fibra.


Unelte si echipament

-modulul amplificator

-documentatia de proiectare, pentru nivelele de intrare si iesire

-o sursa de radiofrecventa

-un analizor de spectru sau voltmetru electronic

-o surubelnita de reglaj nemetalica

Instalarea amplificatorului in sertar

1.Se trage in jos cu putere jghiabul cu fibre, cu grija sa nu se intinda sau agate vreo fibra si se lasa coborat pana se termina instalarea (v.fig.83)

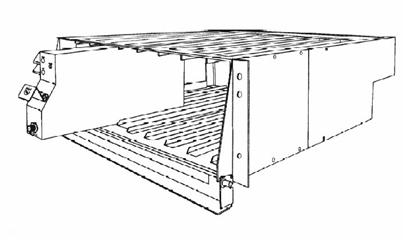

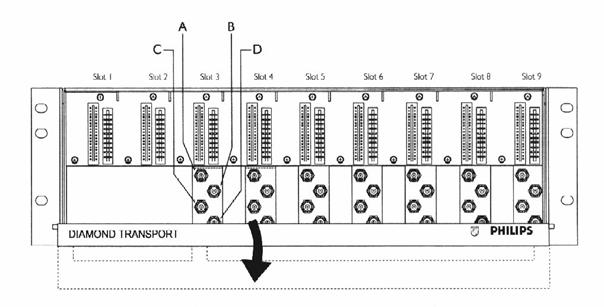

Fig.83 Jghiabul cu fibre (identica cu fig.71 p.177)

2.Se alege un lacas liber pentru modul amplificator, dupa ce s-a lasat loc pentru alimentator(I) primul alimentator pe locurile 1 si 2, eventualul al doilea pe 3 si 4.

3.Modulul se tine cu aripioarele de racire pe stanga.

4.Manerul de pe stanga modulului trebuie sa fie in pozitia de eliberare (in fata); se impinge de el ca sa intre in modulul in sertar.Dintisorii de la baza manerului se prind de sertar, asigurand pozitia corecta ca sa intre contactele si mufele la locurile lor.







Fig.84 Instalarea amplificatorului


Se impinge in sertar cu manerul din stanga modulului

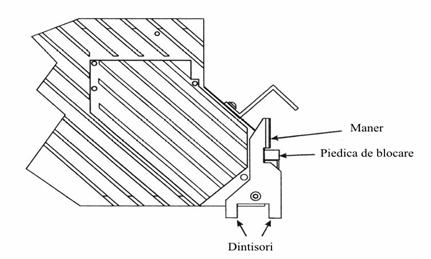

Fig.85 Blocarea modulului

Se impinge modulul inlauntru pana ce dintisorii de sub maner se prind de sertar.


5.Cand modulul a fost impins pana la capat, se verifica daca LED-ul PWR (electroalimentare) s-a aprins. Daca nu, se verifica electroalimentarea sertarului.

Isosceles Triangle: !


Atentie! Amplificatorul este alimentat cat timp este in sertar. Nu are comutator

De pornire-oprire.


6.Dupa instalare se ridica jghiabul cu fibre la locul lui.

Conectarea in radiofrecventa

Se masoara nivelul de intrare r.f. (afara din sertar)

Daca este corect, se conecteaza cablele de intrare si de iesire la mufele de r.f. de pe spatele amplificatorului si se masoara, la nevoie se regleaza nivelul de iesire.

Intrarea se masoara cu analizorul de spectru sau voltmetrul selectiv la mufa cablului de intrare. Se compara cu cea din proiect; daca corespunde, se va conecta, daca nu, nu se va conecta, ci se va depana echipamentul care alimenteaza cu semnal r.f. amplificatorul.



Fig.86 Conectori pe panoul din spate (ca si fig.81 dreapta)


Cablele de radiofrecventa de intrare si de iesire RG-59 sunt conectate la amplificator.

Obs. Spre deosebire de modulele de emisie si receptie, la modulul amplificator nu se mentioneaza folosirea mufelor de r.f. montate pe spatele sertarului ca treceri; or, intre acestea si modulul amplificator nu este loc sa se duca un cablu coaxial, care sa iasa afara din rama. Probabil este o simplificare a exprimarii.


Cablul de intrare se conecteaza la conectorul de r.f. mai de sus de pe panoul din spate, iar cel de iesire la conectorul mai de jos.(v.fig.86)

Se verifica daca nivelele de r.f. sunt potrivite. Daca LED-ul de r.f. nu lumineaza, se masoara sursa de semnal si cablul de la ea incoace. Se trece la verificarea iesirii de r.f.

Se conecteaza un analizor de spectru sau voltmetru electronic la punctul de masura de 20 dB de pe fata modulului.

Se compara valoarea gasita cu cea din proiect. Daca nu concorda, se ajusteaza din atenuatorul variabil (rotind spre stanga scade nivelul, spre dreapta il creste).

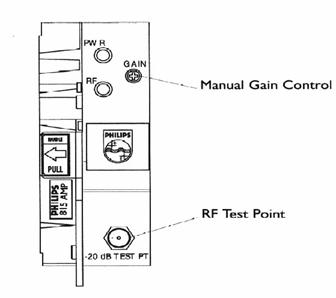

Fig.87 Panoul frontal cu comenzi si semnalizari (= fig.81 stanga)


Se repeta masuratoarea si reglajul pana se atinge valoarea dorita. Daca plaja atenuatorului nu este suficienta, se revine la masurarea intrarii.

Scoaterea modulului din sertar

1.Se trage in jos cu putere jghiabul pentru fibre, cu grija sa nu se traga de fibre.

2.Se desface modulul din sertar rotind manerul la stanga si apoi se trage de el spre in fata pana se scoate modulul din sertar.

3.Dupa terminare se aduce la loc jghiabul cu fibre, pana ce bilele lui intra in adanciturile de pe sertar.


Specificatii: (se pot schimba fara anunt prealabil)

DT-AMP Note DT 815-AMP DT 215-AMP Unitati

Largime de banda 45-862 5-200 MHz

Amplificatoare de lucru (total min.) 15 15 dB

Domeniu de amplificator(cu atenuatorul) 1015 1015 dB

Linearitatea amplitudine-frecventa 0,5 0,5 dB

Atenuarea de reflexie la iesire (min) ≥18dB la 45MHz ≥16 dB

-1 dB/octava

Punct de masura (conductorul cen- -20 1 -20 1 dB

Tral φ 0,561,06 mm

Nivel de prag prezenta r.f. a 20 dBmV 23dBmV

La intrare

Nivel de iesire nominal b 3032 30 dBmV

Amplificare nominala 15 15 dB

Batai de ord.3 -90-80 - 100 dBc

Batai de ord.2 -75-70 - 92 dBc

Intermodulatie -91 - 90 dBc

Cifra de zgomot 1012 9 dB

Dimensiuni 12,3x4,6x35,6 cm

Domeniu de temperaturi v.pag.29

Consum electric < 15 W


a Masurat la iesirea amplificatorului

b Incarcare minima maxima (americane) Incarcarea numerica este cu 20 dB mai mica decat cea analogica.
