Circuite integrate - scheme

Unul dintre cele mai 'maleabile' si 'dashtepte' circuite integrate este lm 317(click pe numele integratului pentru a descarca datasheet-ul lui), care este un circuit stabilizator de tensiune (dar poate functiona f. bine si ca generator de curent constant)

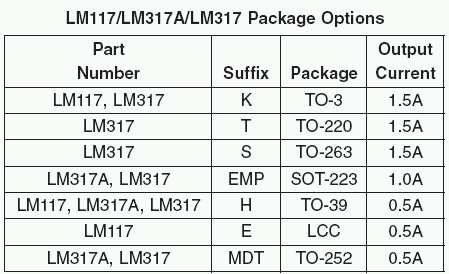

Codificarea acestu-i integrat consta in numar si un set de cifre, dupa cum urmeaza:

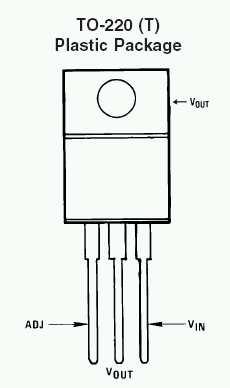

cele mai uzuale sunt LM317K si LM317T (preferatul meu)

Cateva caracteristici:
- putere disipata: limitata intern
- diferenta maxima de tensiune intre intrare si iesire: +40V, -0,3V
- tensiunea de referinta: tipic: 1,25V minim: 1,20V maxim: 1,30V
- curent prin pinul de comanda: tipic: 0,05mA maxim: 0,1mA
- curent la limita (Vin-Vout<15V): tipic: 2,2A minim: 1,5A maxim: 3,4V pentru LM317K
- curent la limita (Vin-Vout<15V): tipic: 0,5A minim: 0,8A maxim: 1,8V pentru LM317H

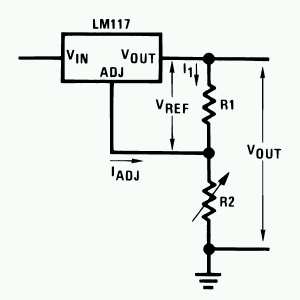

Schema tipica de aplicatie este urmatoarea:

Daca se tine cont ca Iadj=100uA=0,1mA iar R2max=5k rezulta ca ultimul termen e maxim 0,5V si se poate neglija, rezultand relatia:

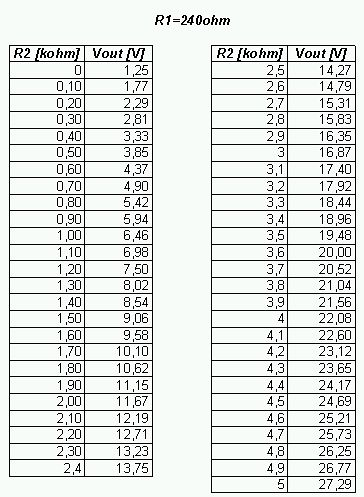

Putem inlocui in relatia initiala si R1=240 ohm rezultand si urmatorul tabel:

Un mod mai rapid de calcul, care tine cont si de curentul Iadj gasim la http://www.whatcircuits.com/lm317-calculator/.

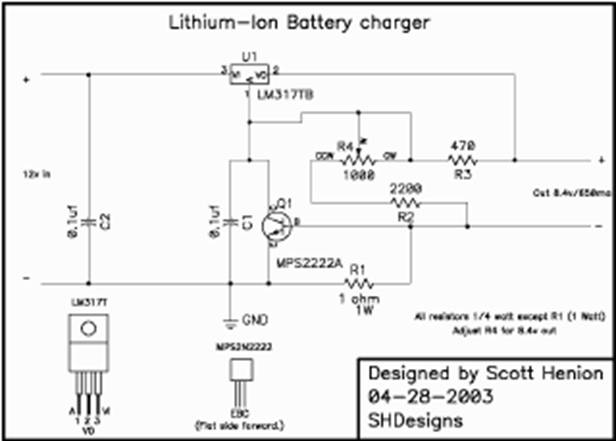

O aplicatie interesanta si de efect este prezentata la http://www.shdesigns.org/lionchg.html .. pornind de la un incarcator de acumulatori destul de 'inteligent' se ajunge la ceva si mai de efect

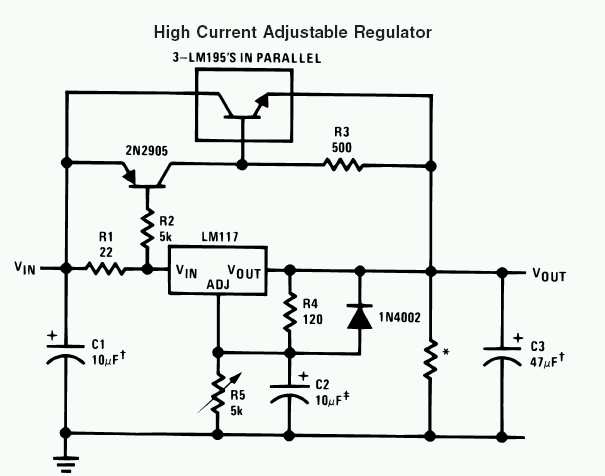

Pentru o sursa de tensiune de putere mai mare se foloseste schema urmatoare (indicat ade fabricant):

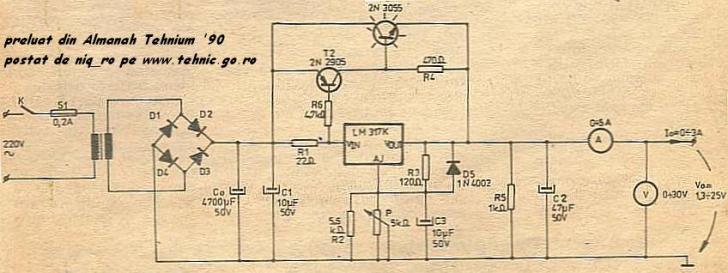

In almanahul TEHNIUM '90 pag. 154-155 este o prezentata o schema care, dupa cum se constata, e identica cu aceasta( pag.154 si pag.155):
