Acest convertor de tensiune (si curent) cc –
cc ridica o tensiune continua la aproximativ dublul ei si este util in mod
deosebit pentru marirea tensiunii de iesire a bateriilor solare pana la nivelul
cerut pentru incarcarea acumulatoarelor acide cu plumb sau a celor NiCd. Poate
livra un curent de pana la 3A. Masurarile efectuate la curent de sarcina de 2A
sunt prezentate in tabelul de la sfarsit. Tensiunea de iesire in gol este cu
aproximativ 1 – 1.5V mai mare.
In descrierea care urmeaza s-a presupus ca tensiunea de intrare a
circuitului este 12V si cea de iesire de 22V.
Tranzistoarele T2 si T3 conduc alternativ. Cand conduce T2, C10 se incarca pana
la nivelul semnalului de intrare, prin T3 si D3. Cand T2 este blocat si T3
conduce, C9 se incarca in mod similar. Condensatorul C10 isi pastreaza sarcina,
intrucat D3 previne descarcarea acestuia. Cum cele doua condensatoare se afla
in serie, tensiunea de iesire este dublul tensiunii de intrare.
Datorita
multiplelor inversari ale ambelor semnale, care urmeaza retelelor de
intarziere, este imposibil ca T2 si T3 sa conduca simultan.
Condensatorul C1 constituie un tampon pentru tensiunea de intrare, astfel incat
incarcarea acestuia sa fie constanta in ciuda variatiilor curentului absorbit
de acest convertor de curent continuu.
Este esential
ca D2, D3, T2 si T3 sa aiba o buna racire. Cel mai bine ar fi sa se monteze
toate aceste componente pe un radiator comun.

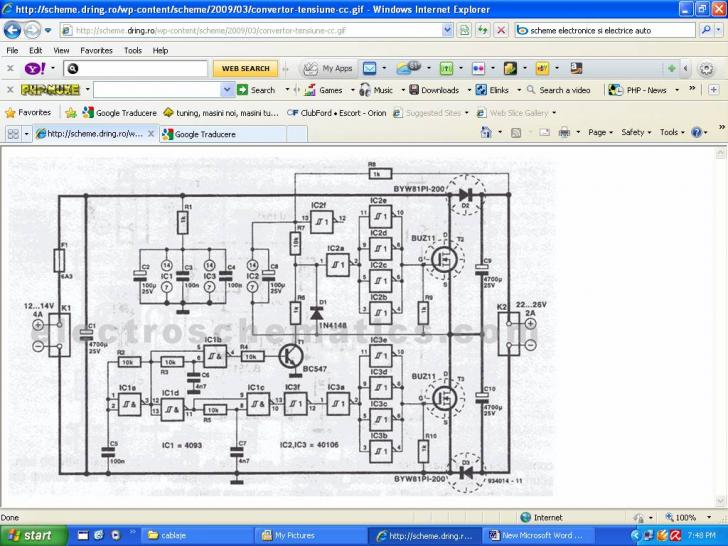

Liniile ingrosate din schema convertorului de tensiune reprezinta traseele de
curent mare, care trebuie sa fie cat mai scurte posibil, deoarece transporta un
curent de 6A.
Un convertor de tensiune
construit ingrijit poate avea un randament de 94% (la 22.2V si 1.8A).
Tensiunile de intrare si iesire la un curent de sarcina de 2 amperi sunt:
