RELEE ELECTROMAGNETICE INTERMEDIARE

In cazurile in care capacitatea de rupere a contactelor sau numarul de contacte de lucru ale releelor principale electromagnetice (de exemplu de tensiune, de timp etc.) sunt insuficiente se folosesc relee inermediare .

Releele inermediare de tip RI, se construiesc in tara noastra. Sunt aparate electromagnetice cu armatura basculanta, de curent continuu sau alternativ;in fig. 1.3 este reprezentat schematic un astfel de releu. Circuitul magnetic este construit din tole magnetice. Cand curentul circula prin infasurarea bobinei 1, miezul ei atrage armatura basculanta 2, impruna cu puntea de contacte mobile 3, care deschid contactele fixe , normal inchise 5 si inched contactele, fixe, normal deschise 4 si, in consecinta, releul actioneaza. Dupa intreruperea curentului din bobina 1, sub actiunea resortului 6, armatura basculanta 2, revine imediat in pozitia initiala si contactele releului revin la pozitia normala (releu dezexcitat).

Timpul de actionare a releelor inermediareeste de numai

cateva sutimi de secunda si din aceasta cauza,

ele influientiaza putin aspra timpului de actionare

a protectiei

Releele intermediare se utilizeaza fie pentru a “amplifica” un semnal mai slab, de la un traductor sau un alt releu , fie pentru multiplicarea numarului de circuite.

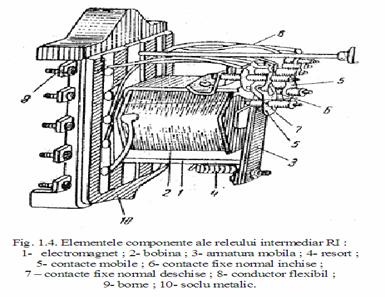

Releele intermediare se executa pentru tensiuni nominale de 24, 48, 110 si 220 V, avand tensiunea minima de actionare 0,5U_n (la aceasta tensiune este invinsa forta antagonista a resortului 6). Contactele releului suporta , fara sa se deformeze, un curent de 5A timp de 20 min. In fig 1.4 este reprezentat un astfel de releu intermediar
