Cracteristicile dispozitivelor semiconductoare de putere



Cracteristicile dispozitivelor semiconductoare de putere


Cracteristicile dispozitivelor semiconductoare de putere

DS1


  1. Obiectivul lucrarii

In cadrul lucrarii de studiaza caracteristicile statice ale diodei redresoare de putere, diacului tiristorului si triacului aceste caracteristici sunt prezentate mai jos:



Dioda

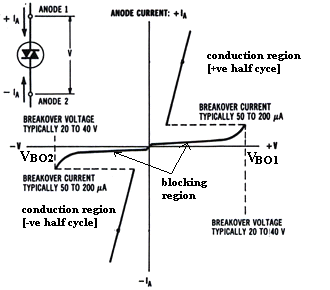

Diac

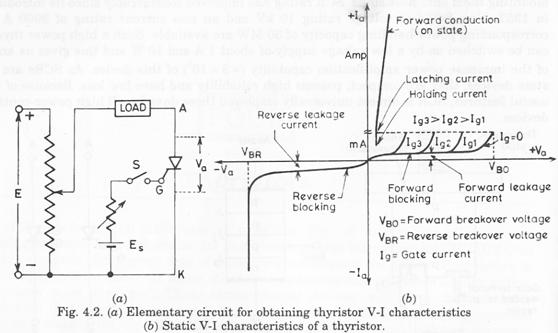

Tiristorul

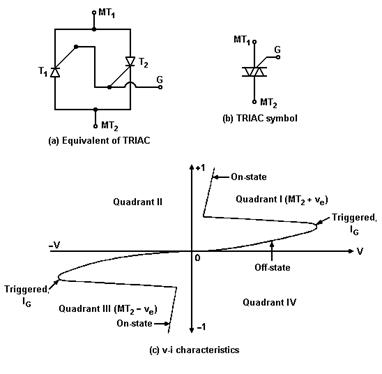

Triac

REFERAT: Ce sa faceti inainte de inundatie?
REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn


  1. Descrierea montajului

Pentru dioada si diac montajele ce vor fi prezentate asigura ridicarea dinamica a caracteristicilor:

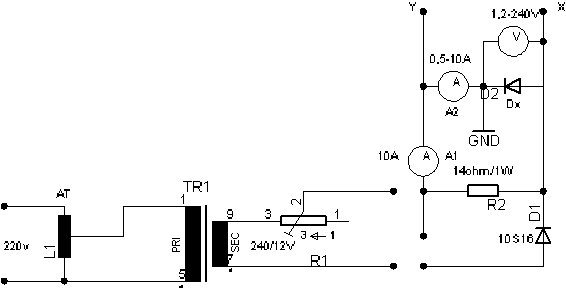

Montaj pentru trasarea caracteristicii Dx

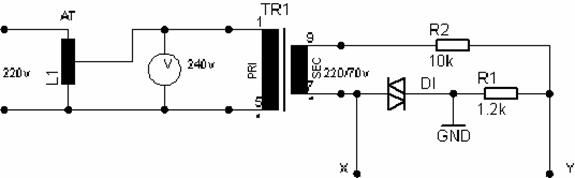

Montaj pentru ridicarea caracteristici directe a diacului




Pentru dioda:

V[V]

A2[A] -

A1[A] ~

1

0.5

1.4

2.2

2

0.56

2.1

3.5

3

0.67

3.6

5.9

4

0.75

4.9

7.7

Pentru diac:

Sonda divizoare cu 10

ΔUF = 0.5* 1v/div = 0.5*10 = 5v

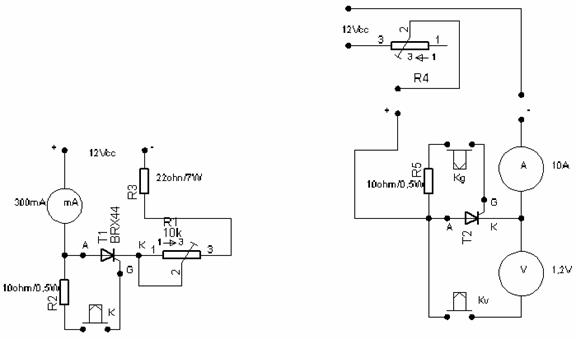

Pentru tiristorul:

IL curent de acrosare

It<ih

IL – 120mA

16*2=32mA
