Emitatori serii TX si QTX

Emitatori serii TX si QTX

Descrierea echipamentului

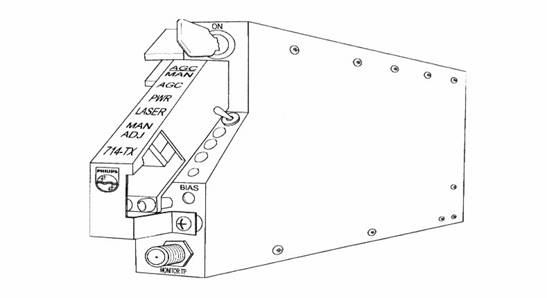

Fig.35 Modul DT emitator

Toate tipurile se potrivesc intr-un lacas din sertarul DT

TX transmit pe fibra semnale analogice

QTX fac parte din sistemul de transport analogic/numeric pe 1550 nm Philips Overlay

Emitatorii din seria DT-TX transforma semnalele de radiofrecventa primate in semnale optice si le trimite, prin fibre unimod, la receptorii optici din nodurile unei retele hibride. Modulele 700-TX si 800 TX sunt pe sensul principal, 200 Tx pe sensul de intoarcere.

Emitatoarele DT-QTX, modulate in amplitudine in cuadratura (QAM) sunt parti ale sistemului de transport “Spectral Hub, 1550 nm, analogic/numeric Overlay. DT-QTX usureaza trecerea la multiplexare cu diviziune de ג (DWDM) pentru Internet de banda larga, telefonie si TV la cerere.

Seria                           Banda totala Banda folosita in analogic

200-TX 5-200 MHz 5-200 MHz

700-TX 45-750 MHz 45-550 MHz

800C-TX                     45-862 MHz 45-862 MHz

800 E-TX                    45-862 MHz 45-862 MHz

800 G-TX                    45-862 MHz 45-862 MHz

210 – QTX                   5-200 MHz -

810 – QTX                 400-870 MHz -

Fiecare emitator moduleaza un laser DFB (cu reactie distribuita)

Modulele de emisie ocupa un lacas din sertarul DT inalt de 3 U.

Carcasa

Carcasa de aluminiu turnat protejeaza circuitele delicate dinlauntru. Proiectarea ei, brevetata, usureaza iesirea caldurii, lungind viata si crescand fiabilitatea. Laserul are un disipator de caldura suplimentara care sa-l protejeze de temperature ambiante mari.

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

Circuite interioare

Fiecare modul emitator are un atenuator variabil, manual sau automat, pentru reglarea nivelului de modulatie r.f. pe laser. Semnalul de r.f. este amplificat si precorectat (prin precompensarea distorsiunilor  de ord.2) inainte de a fi aplicat.

Prin circuite electronice de reglaj din modul se mentin constante puterea optica de iesire si temperatura laserului. Comunicand starea emitatorului prin cartela de interfata NIC (optionala), el este supraveghiat local sau de la distanta.

Emitatoarele ofera foarte buna izolare a intrarii de radiofrecventa auxiliare prin care se introduce programe locale.

Fiecare 210-QTX sau 810-QTX este acordat pe o lungime de unda UIT si reglat pentru una dintre lungimile de traseu continuu de fibra de 75, 100 sau 150 km la 64 QAM. Lungimile de traseu pot fi ajustate ca sa se potriveasca mai bine cu cele efective.

Panou frontal

Buna functionare a emitatorului se poate urmari dupa semnalizarea luminoasa si punctele de control de pe panoul frontal.

Toti emitatorii DT au pe panoul frontal un conector optic, cu acces de ambele parti ale peretelui separator.

Tipurile 200-TX, 700-TX si 800-TX au un comutator AGC/MAN cu care se alege intre reglajul de nivel automat sau manual.

Tipurile 200A-TX, 800E-TX si 800G-TX au un reglaj suplimentar pentru stabilirea manuala a punctului de functionare pe care-l va pastra reglajul automat. In modul automat, emitatorul compenseaza micile fluctuatii de nivel de r.f. si tine constant nivelul de r.f. aplicat laserului. In modul manual nivelul se regleaza din butonul de nivel de pe panoul frontal. Nivelul de intrare de r.f. variaza din cauza de fluctuatii la sursa lui.

Tipurile 210-QTX si 810-QTX nu au reglaj automat de amplificare. Au insa reglaj de adaptare la lungimea reala a legaturii si punct de masura, care usureaza optimizarea pentru o anumita legatura.

Panoul din spate

Cuprinde intrarile de r.f. (toti emitatorii TX au o intrare principala si una pentru semnale locale) si ale semnalelor in c.c.

Tipurile de emitatori

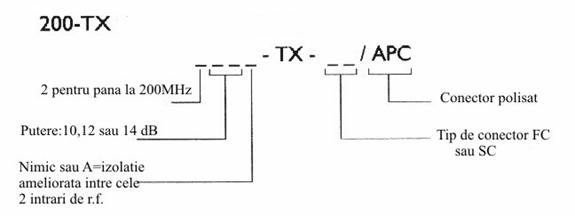

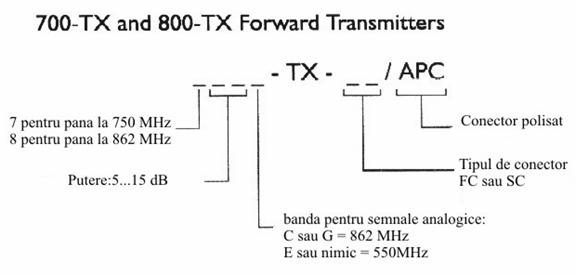

Numele modelelor se interpreteaza ca mai jos

Izolatia mai buna intre cele doua intrari de r.f. la tipurile 200A-Tx, pentru a suporta introducerea unui program local (peste 60 dB in combinatie cu repartitorul DT-SRS). Deasemeni 200A-Tx ofera trei optiuni  referitor la reglajul de nivel: automat pe nivel stabilit de fabrica; automat pe nivel stabilit de utilizator sau manual (200-Tx nu are o a doua alternative).

Literele G sau E indica mai buna izolatie intre intrarile de r.f. (ca A mai sus) si trei optiuni privind reglajul de nivel (ca mai sus), dar numai la tipurile care incep cu 8.

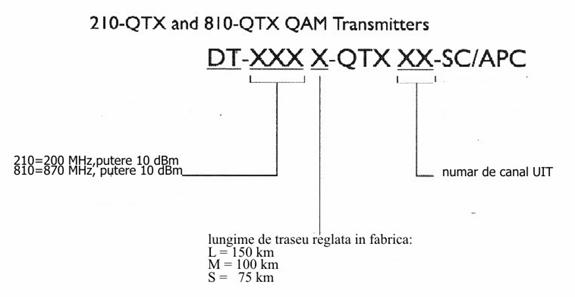

Tipul 810 are banda 400…870 MHz, pentru distributie restransa (narrowcast) sau intoarcere. Tipul 210 are banda 5…200 MHz si este numai pentru intoarcere.

Fiecare laser este acordat pe un anumit canal UIT de lungime de unda: 810 intre 21 si 59 incl., 210 intre 21 si 37 inclusiv.

Reglajul expres pentru fibra de 75,100,150 km este la 64 QAM si poate fi ajustat fin la lungimea reala de catre utilizator.
