FILTRU TRECE SUS cu functie de transfer de ordinul 2 de tipul Salen-Key

FILTRU TRECE SUS cu functie de transfer de ordinul 2 de tipul Salen-Key

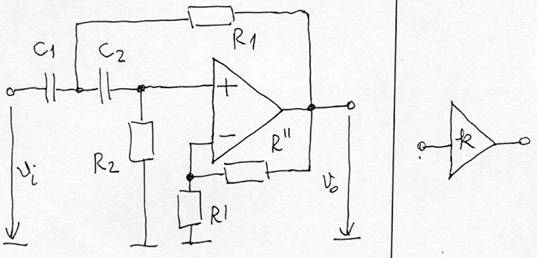

schema de principiu:

- AO: in schema de amplificator neinversor cu amplificare finita;

- AO si R’ si R” se echivaleaza cu un amplificator de tensiune:

- amplificarea ;

- impedanta de intrare foarte mare;

- impedanta de iesire foarte mica.

* functia de transfer:

* prin identificare cu relatia generala:

- ;

- ;

- ;

* la proiectarea FILTRU TRECE SUS, se impun frecventa de taiere, atenuarea in banda de atenuare, supracresterea admisa in banda de trecere si amplificarea in banda de trecere si se calculeaza elementele de circuit.

REFERAT: Ce sa faceti inainte de inundatie? REFERAT: Executarea si receptionarea ancorajelor metalice tip inel-con si dorn

* importanta senzitivitatii performantelor la valorile componentelor si dispersia de fabricatie a acestora.

* Varianta de circuit cu amplificare unitara in banda de trecere:

Cu rezistentele si capacitatile din circuit, se obtin parametrii:

; ; ; .

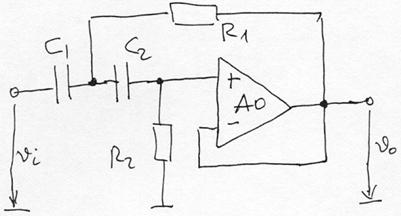

FILTRU TRECE SUS cu functie de transfer de ordinul 2 cu reactie multipla

AO este folosit ca un amplificator cu amplificare infinta in bucla deschisa si se realizeaza reactia negativa multipla prin C₂ si prin R₂

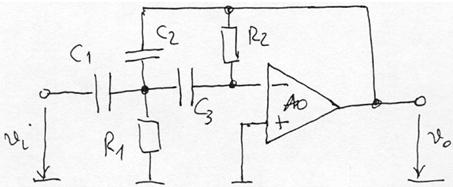

* se procedeaza ca la FTJ; dar: amplificarea in banda de trecere este data de raportul a doua capacitati, deci mai putin precisa si stabila, iar utilizarea a trei capacitati este mai putin economicoasa.
