Laborator DEEA - determinarea parametrilor amplificatoarelor operationale prin masuratori



Laborator DEEA - determinarea parametrilor amplificatoarelor operationale prin masuratori


Determinarea parametrilor amplificatoarelor operationale prin masuratori


Partea 1. Analiza AO-ului in bucla deschisa.


Principalii parametrii care caracterizeaza performantele/functionarea AO-ului in acest regim:


Amplificarea in tensiune in bucla deschisa: AOL

Tensiunile de saturatie: VSAT+ si VSAT-

Raspunsul in frecventa al amplificatorului in bucla deschisa: fB – (frecventa la care AOL=1)


1. Determinarea tensiunilor de sturatie ale amplificatorului.

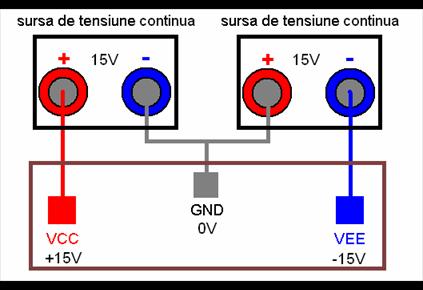

a. Se va alimenta circuitul din Figura 1, de la 2 surse de tensiune continua, setate la 15V. Aceste surse se vor conecta in serie, ca in figura de mai jos, pentru a asigura o alimentare diferentiala pentru AO.

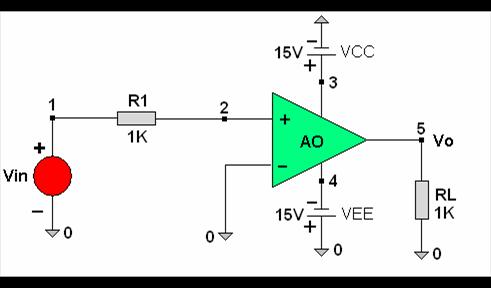

Figura 1




b. Se va introduce in circuitul din Figura 1 un semnal sinusoidal de amplitudine 1V si frecventa 1kHz si se va vizualiza cu osciloscopul tensiunea la iesire observandu-se distorsiunile in forma de unda a acestui semnal (modificarea formei semnalului de iesire fata de cel aplicat la intrare), datorate intrarii AO-ului in regiunile de saturatie.

c. Se vor masura  cu osciloscopul tensiunile de saturatie VSAT+ si VSAT-:

- in acest scop, mai intai se va fixa pe ecranul osciloscopului, din potentiometrul Y-POS1, reperul pentru 0V prin apasarea comutatorului GD (situat langa mufa la care este concetata sonda);

- se elibereaza comutatorul GD, si se masoara pe ecranul osciloscopului valoarea dintre valoarea maxima a tensiunii de iesire si reperul pentru 0V T VSAT+, respectiv valoarea dintre valoarea minima a tensiunii de iesire si reperul pentru 0V T VSAT-,


Partea 2. Analiza AO-ului in bucla inchisa la semnal mic.


Principalii parametrii care caracterizeaza performantele/functionarea AO-ului in acest regim:


Amplificarea in tensiune in bucla inchisa: ACL

Raspunsul in frecventa al amplificatorului in bucla inchisa: fS – (frecventa la care ACL scade de 0.707 ori fata de valoarea maxima)


Semnal mic = variatia maxima a tensiunii la iesirea AO-ului este < 1V.

6

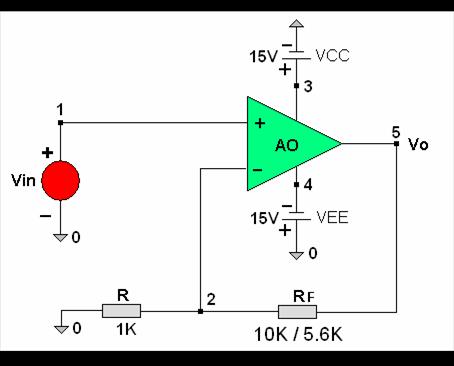

Figura 2


1. Determinarea amplificarii in tensiune in bucla inchisa


a. Se va alimenta circuitul din Figura 2, de la 2 surse de tensiune continua, setate la 15V, pentru a asigura o alimentare diferentiala pentru AO.



b. Se va introduce in circuitul din Figura 2 un semnal sinusoidal de amplitudine 1V si frecventa 1kHz si se va vizualiza cu osciloscopul tensiunea la iesire. Pe forma de unda observata se va masura amplitudinea tensiunii de iesire si se va determina amplificarea in tensiune a circuitului cu relatia:



unde V0 si Vin sunt amplitudinile celor 2 tensiuni. Se va compara rezultatul obtinut cu rezultatul teoretic, calculat cu formula:




2. Determinarea raspunsului in frecventa al amplificatorului neinversor.


Se va calcula mai intai frecventa superioara a amplificatorului neinversor cu formula:



unde fB reprezinta raspunsul in frecventa al amplificatorului in bucla deschisa (frecventa la care amplificarea in tensiune in bucla deschisa =1) si reprezinta un parametru al AO-ului furnizat in catalog; pentru AO-ul din circuit fB=1MHz.


b. Se va introduce in circuitul din Figura 2 un semnal sinusoidal de amplitudine 1V si frecventa 1kHz si se va vizualiza cu osciloscopul tensiunea la iesire. Se va masura frecventa superioara a amplificatorului:



- se masoara amplitudinea tensiunii de iesire – amplitudinea tensiunii de iesire la frecventa de 1kHz.;

- se pastreaza amplitudinea tensiunii de intrare constanta (nu se modifica pozitia potentiometrului .AMPL de la generatorul de semnal) si se creste frecventa acestui semnal pana cand amplitudinea tensiunii de iesire se micsoreaza de 0.707 ori fata de amplitudinea tensiunii de iesire masurata la frecventa de 1kHz.

- se citeste frecventa actuala afisata pe ecranul generatorului de semnal – aceasta este frecventa superioara fS.


3. Produsul amplificare-banda


La um amplificator, banda de frecvente B este diferenta dintre frecventa superioara fS si cea inferioara fL, unde frecventa inferioara se defineste similar cu cea superioara dar se determina in domeniul frecventelor joase.  Deoarece, in cazul amplificatorului inversor fL este 0, banda de frecvente a acestuia devine:


B=fS-fL=fS-0=fS


Utilizand relatia de la punctul 2 si formula pentru ACLideal, rezulta ca produsul amplificare – banda este constant:



Se va verifica prin calcule ca produsul rezultatelor obtinute la punctele 1 si 2 pentru cele 2 rezistente RF este aproximativ acelasi. Observatia de mai sus conduce la urmatoarea remarca importanta:


la un amplificator, cu cat este mai mare amplificarea, cu atat este mai mica banda de frecventa.


Partea 3. Analiza AO-ului in bucla inchisa la semnal mare.


Semnal mare = variatia maxima a tensiunii la iesirea AO-ului este > 1V.

Principalii parametrii care caracterizeaza performantele/functionarea AO-ului in acest regim:


Viteza de variatie a tensiunii de iesire: SR (SR= Slew Rate - furnizeaza informatii despre cat de repede se poate modifica valoarea tensiunii de iesire).



Frecventa maxima a AO-ului fMAX: frecventa maxima pana la care la iesire nu se observa distorsiunile generate de parametrul SR.

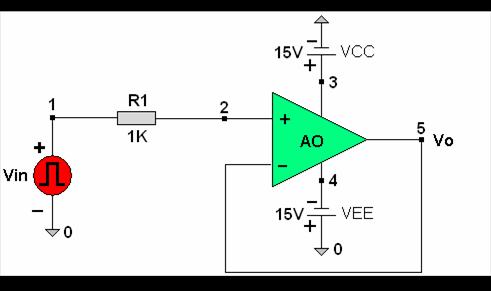

Figura 3

1. Determinarea parametrului SR


a. Se va alimenta circuitul din Figura 3, de la 2 surse de tensiune continua, setate la 15V, pentru a asigura o alimentare diferentiala pentru AO.

b. Se va introduce in circuitul din Figura 3 un semnal sinusoidal de amplitudine 5V si frecventa 25kHz si se va vizualiza cu osciloscopul tensiunea la iesire. Pe forma de unda vizualizata se va observa distorsionarea semnalului de iesire (nu mai este sinusoidal) cauzata de viteza de variatie redusa a tensiunii de iesire a AO-ului, care-l face incapabil pe acesta sa urmareasca la iesire variatia semnalului de la intrare. Pe aceasta forma de unda se va masura variatia maxima a tensiunii de iesire, intervalul de timp in care este realizata aceasta variatie si se va calcula cu formula de mai sus parametrul SR.


2. Calculul frecventei maxime a AO-ului


Se va calcula frecventa maxima a AO-ului cu formula:



unde V0MAX reprezinta variatia maxima a tensiunii de iesire exprimata in volti.


Prin reducerea frecventei semnalului de intrare Vin la o valoarea inferioara lui fMAX calculat cu formula de mai sus, se va observa daca distorsiunile de pastreaza in forma de unda.
