Mijloace pentru reducerea reactiei indusului



Mijloace pentru reducerea reactiei indusului



In multe cazuri reactia indusului este dezavantajoasa pentru functionai c;i masinii de curent continuu. Exista posibilitatea de a influenta favorabil asupra rcac^iei de indus prin cateva mijloace.

lnl'asurarea polilor de comutatie. Ca urmare a reactiei transversale a
indusului, axa neutra sc deplaseaza din axa
q si prin urmare in axa q se stabi-
k-sic nu camp magnetic. Daca periile raman in axa
q, atunci in momentul in
i .in o bobinfi csk' scurlcircuitata de perie, se induce de catre campul trans-
ersal
i) lensiune elcclromotoare care poate provoca aparitia scanteilor sub

pei ii'.

Pentru evitarea scanteilor trebuie sa
se anihileze campul de reactie, ceea ce se
poate realiza cu ajutorul polilor suplimen-
tari, plasati in axa
q. Acesti poli imbunS-
tStesc procesul de comutatie, din care ca-
uza se numesc si poli de comutatie.






Infasurarea polilor suplimentari se conecteaza in serie cu infasurarea indusu-
lui, astfel ca solenatia acestor poli sa fie
de sens opus cu solenatia Qaq a reactiei
transversale. Polii suplimentari se dimensioneazS astfel incat nu numai sa com-
penseze reactia transversals a indusului,dar chiar sa producS un camp magnetic de
sens opus, din motive de comutatie. Polaritatea unui pol de comutatie este aceeasi ca §i a polului principal alSturat,sub care campul este slabit.

In figura 6.10 este data o masJnS de curent continuu, bipolarS, cu poli suplimentari. Campul magnetic al polilor suplimentari se inchide de-a lungul axei transversale q §i nu influenteazS repartitia campului magnetic sub talpa polului de excitatie. In juguri se stabileste un camp rezultant, al cSrui flux este egal cu suma dintre flux de excitatie §i eel al polilor auxiliari, ca in
cadranele II si IV, sau diferenta lor, ca in cadranele I si III.

De acest fapt trebuie sa se tina seama la dimensionarea masinii.

Infasurarea de compensatie. Se poate impiedica deformarea campului magnetic sub polul de excitatie, daca se stabileste pe suprafetele talpilor polare, prin intermediul unei infa§urari de compensatie, o solenatie specifics egala si de sens contrar cu cea a indusului. Infasurarea de compensatie se plaseaza in crestaturi inchise sau semiinchise, executate in talpile polare

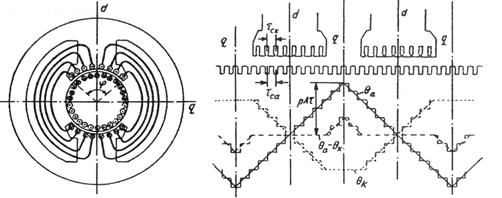

§i se conecteaza in serie cu infasurarea indusului. Intr-o crestatura se plaseaza numai una sau doua bare, care se conecteaza intre ele prin legaturi frontale cum se indica in figura 6.11, a.

In figura 6.11, b sunt reprezentate curbele solenatiei indusului Qa, in ipoteza ca periile sunt in axele q, solenatiei infasurarii de compensate 0^. Si solenatiei rezultante Qa-Qk. S-a admis ca solenatia specifics Aa a indusului este egalS cu Ak a infasurSrii de compensatie. DacS Qca §i Qck reprezinta solenatiile unei crestSturi a indusului §i a uneia a infasurSrii de compensatie,
iar x
ca si xck pasii crestSturilor respective, din egalitatea solena^iilor speci-
fice rezultS si:






Figura 6.11. Masina de curent continuu cu infdsurare de compensatie.


In figura 6.11, b s-a considerat cazul xca =ick. In realitate, pasii cresta turilor se iau diferiti, pentru a se reduce oscilatiile fluxului polar datorita prezentei crestaturilor.

Infasurarea de compensatie impiedica deformarea campului magnetic sub talpile polare, iar cea a polilor de comutatie anihileaza campul magnetic transversal din axa q si produce un camp necesar unei bune comutatii.

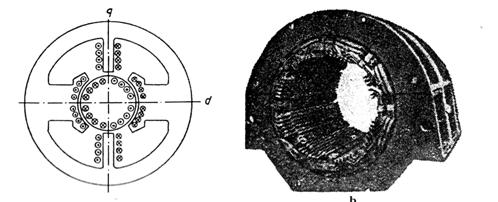

In figura 6.12, a este prezentata o ma§ina de curent continuu, prevazuta atat cu poli auxiliari, cat si cu infasurarea de compensatie, iar in figura 6.12, b este data fotografia unui stator cu infasurarile din figura a. Alte mijloace pentru reducerea reactiei de indus. infasurarea de compensatie complica constructia ma§inii §i din acest motiv nu se utilizeaza decat in cazul ma§i-
nilor speciale §i al celor cu regim greu de functionare. La celelalte tipuri de
ma§ini la care nu se utilizeaza infasurarea de compensatie, se urmare§te fie reducerea deformarii campului magnetic sub poli, marind reluctanta


magnetica
prin sataratia coarnelor talpilor polare, faeancl sa allerne/e lolc lenni
nate drept cu tole prevazute cu preeminence corespunzatoarc talpii polare,
dupa cum se vede in
figura 6.13, a, fie reducerea fluxului transversal prin
intermediul unor adancituri executate in corpul polului inspre intrefier, asa
cum se vede in
figura 6.13, b si c. Efectul acestor adancituri este de marirc a
reluctantei magnetice transversale.


Un efect similar se obtine executand polii cu intrefier variabil, ca in
cazul masinilor sincrone cu poli aparenti.
